殺菌・脱臭機能付空気清浄装置

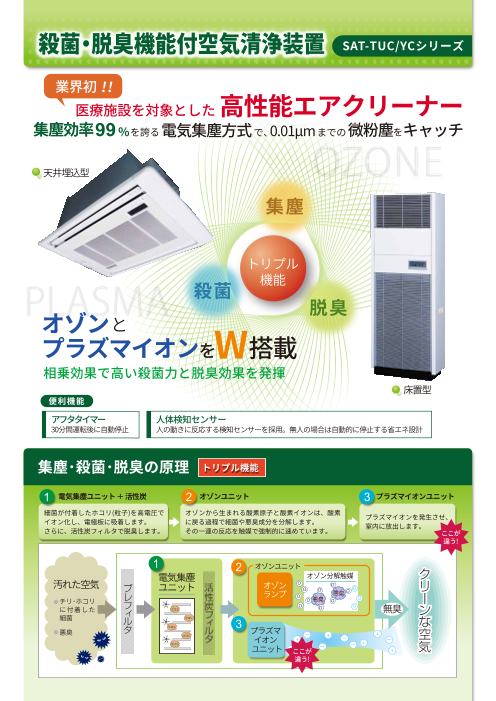

殺菌・脱臭機能付空気清浄装置 SAT-TUC/YCシリーズ 業界初！！ 医療施設を対象とした 高性能エアクリーナー 集塵効率99％を誇る電気集塵方式で、0.01μmまでの微粉塵をキャッチ 天井埋込型 OZONE 集塵 トリプル 殺菌 機能 PLASMA 脱臭 オゾンと プラズマイオンをW搭載 相乗効果で高い殺菌力と脱臭効果を発揮 床置型 便利機能 アフタタイマー 人体検知センサー 30分間運転後に自動停止 30分間運転後に自動停止 人の動きに反応する検知センサーを採用。無人の場合は自動的に停止する省エネ設計 集塵･殺菌･脱臭の原理 トリプル機能 1 電気集塵ユニット ＋ 活性炭 2 オゾンユニット 3 プラズマイオンユニット 細菌が付着したホコリ(粒子)を高電圧で オゾンから生まれる酸素原子と酸素イオンは、酸素 プラズマイオンを発生させ、 イオン化し、電極板に吸着します。 に戻る過程で細菌や悪臭成分を分解します。 室内に放出します。 さらに、活性炭フィルタで脱臭します。 その一連の反応を触媒で強制的に速めています。 ここが 違う! 1 2 オゾンユニット 電気集塵 オゾン分解触媒 汚れた空気 ユニット オゾン O3 O+ O3 O+ ー ランプ O 悪臭 O O2 3 ●チリ･ホコリ O 悪臭 O O2 O3 に付着した ホコリ Oー O2 無臭 細菌 ホコリ ホコリ 3 ●悪臭 プラズマ ホコリ ー + + イオン + ー ー ホコリ ユニッ ー ー + ト + ーここが + 違う!

仕様一覧表 型式 SAT-10TUC SAT-20TUC SAT-40TUC SAT-20YC 項目 適用床面積(㎡)（注1） ～20 ～40 ～80 ～40 風量(㎥/min) 弱3 / 中6 / 強8 弱6 / 中10 / 強16 弱14 / 中21 / 強32 弱8 / 中11 / 強16 風量切替スイッチ ワイヤレスリモコン または ワイヤードリモコン ワイヤレスリモコン 及び本体スイッチ オゾン発生方式 紫外線ランプ方式 形状：コルゲート状　　材質：MnO₂ 、AIO₂、SiO₂、他複合体 オゾン分解触媒 分解効率　99％以上 プラズマイオン発生量 105 個以上 / cc 集塵方式 電気集塵方式 集塵効率(％) (ＤＯＰ法0.8μm) 弱99 / 中99 / 強99 弱99 / 中98 / 強96 弱99 / 中99 / 強95 弱99 / 中99 / 強95 最小捕集じんあい径 0.01μm 電源 AC100V 50 / 60HZ 消費電力(W) 66 / 78 120 / 144 182 / 210 99 / 111 運転音(dB) 42 46 45 42 本体寸法(mm) （W）572 （× D）610 （× H）360 （W）762 （× D）610 （× H）360 （W）1142 （× D）610 （× H）360 （W）630 （× D）300 （× H）1658 パネル寸法(mm) （W）745 （× D）670 （× H）30 （W）935 （× D）670 （× H）30 （W）1315 （× D）670 （× H）30 － 開口寸法(mm) （W）620 （× D）640 （W）810 （× D）640 （W）1190 （× D）640 － 質量(kg) 27 38 57 51 （注1）天井高2.5mの場合。適用床面積は使用場所、使用目的により変わります。 ※適切なメンテナンスを行うことで、機器性能を保つことができます。詳しくはお問合せください。 ※ワイヤレスリモコン使用時のみ、人体検知センサーとアフタタイマー機能が使用可能です。 外形寸法 SAT-10TUC / 20TUC / 40TUC SAT-20YC 300 630 Ａ 点検扉 強 中 弱 入／切 入／切 風量 自動 電源 A SAT‒10TUC 745 SAT‒20TUC 935 SAT‒40TUC 1315 （ｍｍ） お問合せは下記まで 大阪市北区芝田2丁目5番6号 TEL 06(6374)6140　FAX 06(6374)6150 東京都台東区三筋2丁目6番11号 TEL 03(5821)8021　FAX 03(5821)8027 名古屋市中区大須1丁目7番14号 TEL 052(684)6082　FAX 052(684)6083 2025.06 670 360 30 1658
