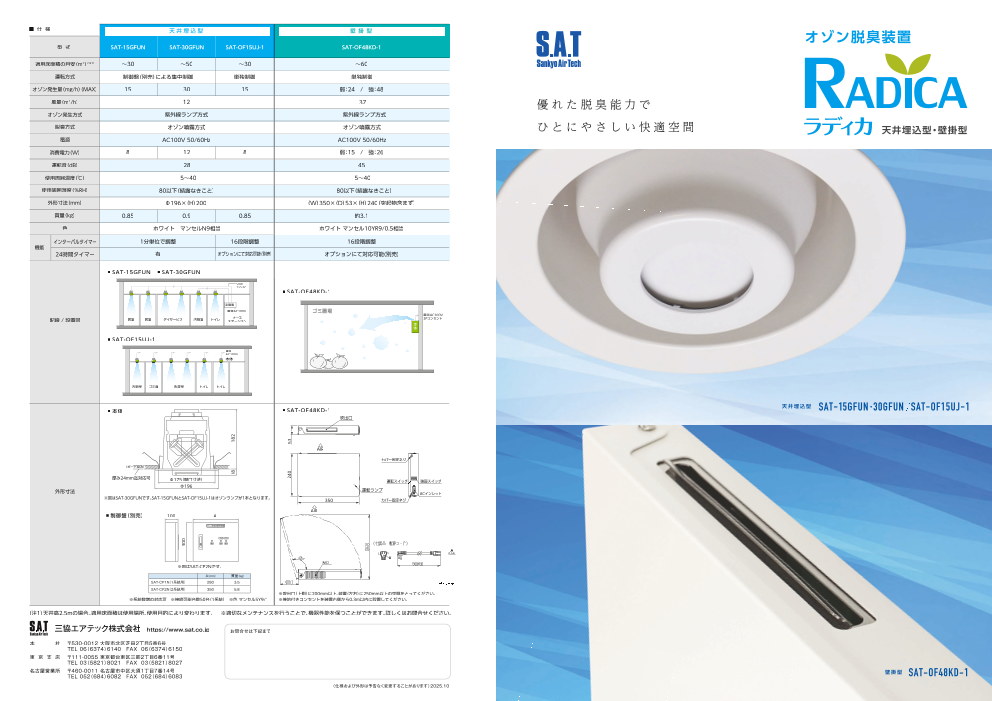

既存の建物から新築の建物まであらゆる場所に取付が可能なオゾン脱臭装置「ラディカ」

■ 仕 様 天井埋込型 壁 掛 型 オゾン脱臭装置 型 式 SAT-15GFUN SAT-30GFUN SAT-OF15UJ-1 SAT-OF48KD 適用床面積の目安（m2）（注1） ～30 ～50 ～30 ～60 運転方式 制御盤（別売）による集中制御 単独制御 単独制御 オゾン発生量（mg/h）（MAX） 15 30 15 弱：24　/　強：48 風量（m3/h） 12 37 優れた脱臭能力で オゾン発生方式 紫外線ランプ方式 紫外線ランプ方式 脱臭方式 オゾン噴霧方式 オゾン噴霧方式 ひとにやさしい快適空間 天井埋込型・壁掛型 電源 AC100V 50/60Hz AC100V 50/60Hz 消費電力（W） 8 12 8 弱：15　/　強：26 運転音（dB） 28 45 使用周囲温度（℃） 5～40 5～40 使用周囲湿度（％RH） 80以下（結露なきこと） 80以下（結露なきこと） 外形寸法（mm） Φ196×（H）200 （W）350×（D）53×（H）240（突起物含まず） 質量（kg） 0.85 0.9 0.85 約3.1 色 ホワイト　マンセルN9相当 ホワイト マンセル10YR9/0.5相当 インターバルタイマー 1分単位で調整 16段階調整 16段階調整 機能 24時間タイマー 有 オプションにて対応可能（別売） オプションにて対応可能(別売) ■SAT-15GFUN　■SAT-30GFUN VVF 2.0-2C ■SAT-OF48KD 制御盤 電源AC100V ゴミ置場 電源AC100V 配線 / 設置図 居室 居室 デイサービス 汚物室 トイレ ナース 3Pコンセント ステーション 本 体 ■SAT-OF15UJ-1 電源 AC100V 本体 汚物室 ゴミ庫 洗濯室 トイレ トイレ 天井埋込型 ■本体 ■SAT-OF48KD SAT-15GFUN・30GFUN SAT-OF15UJ-1 吹出口 AIR カバー固定ネジ （ボード厚み） 厚み24mm迄対応可 Φ175（開口寸法） 運転スイッチ 強弱スイッチ Φ196 外形寸法 運転ランプ ACインレット ※図はSAT-30GFUNです。SAT-15GFUNとSAT-OF15UJ-1はオゾンランプが1本となります。 350 カバー固定ネジ AIR ■制御盤（別売） 100 A 電源コード L N N L 約100° 2000±50 ※図はSAT-CP2Nです。 吸込口 単位：mm ※吹出口（上側）に200mm以上、装置（左右）に250mm以上の空間をとってください。 ※系統数増の対応可　※接続可能台数50台（1系統）　※色 マンセル5Y9/1 ※吹出口（上側）にコンセントの設置は避けてください。 （注1）天井高2.5mの場合。適用床面積は使用場所、使用目的により変わります。 ※適切なメンテナンスを行うことで、機器性能を保つことができます。詳しくはお問合せください。 三協エアテック株式会社 https://www.sat.co.jp お問合せは下記まで 本 　 　 社 〒530-0012 大阪市北区芝田2丁目5番6号 TEL 06（6374）6140　FAX 06（6374）6150 東 京 支 店 〒111-0055 東京都台東区三筋2丁目6番11号 TEL 03（5821）8021　FAX 03（5821）8027 名古屋営業所 〒460-0011 名古屋市中区大須1丁目7番14号 壁掛型 TEL 052（684）6082　FAX 052（684）6083 SAT-OF48KD （仕様および外形は予告なく変更することがあります）2023.03 300 18 182 240 53 （360）

オゾン脱臭装置 オゾン脱臭装置 ラディカ ラディカ 天井埋込型 壁掛型 SAT-15GFUN SAT-30GFUN SAT-OF15UJ-1 SAT-OF48KD 簡単 天井引掛けローゼットに電気配線するだけの簡単施工。 簡単 電源コンセント対応。本体を壁面へビス止めするだけの簡単設置。 施工 本体の取り外しも簡単。 設置 既存建物への後付けもスムーズ。 STOP 悪臭 空間をすばやく脱臭・静菌 「ラディカ」でつくる快適空間 純粋なオゾンの生成 低ランニングコスト 安全制御 脱臭・静菌の原理 タイマーによる自動運転のため操作が不要。 ランプ方式採用の為、NOx（窒素酸化物）や インバータ式冷陰極ランプの採用により、 オゾンランプにより低濃度のオゾンを生成します。 お部屋の広さ、臭気レベルに応じて 不純物を含まないオゾンの生成が可能。 ランプの寿命が延びます。 オゾン量の設定が可能。 オゾンが分解するときに発生する酸素原子及び酸素イオン（O、O＋、O－）が悪臭成分・細菌と反応し脱臭・静菌します。 データでわかる「ラディカ」の脱臭・静菌効果 O＋ O＋ O－ O－ 脱臭効果試験 ［トリメチルアミン（生ゴミ臭）の脱臭効果］ 静菌効果試験 [浮遊菌の静菌効果] O3 O O＋ O 悪臭 悪臭 （CFU/100L) O O 3 強度5 強烈なにおい 自然減衰 O＋ 10,000,000 O－ O－ 機器運転 O 自然減衰 無臭 ＆ 強度4 強いにおい 1,000,000 クリーンな空気 臭 臭気強度 100,000 1時間で O O＋ 気 強度3 楽に感知できるにおい 菌 菌 10,000 99% 強 4２へ 数 強度2 何のにおいであるかが 1,000 減 3時間で 菌 度 わかる弱いにおい O－ 100 機器運転 99.99% 減 オゾンランプ 強度1 やっと感知できるにおい 10 強度0 無臭 1 室内空気 初期値 2時間後 0 1時間後 3時間後 6時間後 8時間後 1 オゾンを生成・放出 2 悪臭成分・細菌と反応 3 クリーンな空気 ■評価方法：6段階臭気強度表示法　■試験方法：密閉空間（約4m3）においてSAT-15GFUNを稼動させ、2時間後の ■試験方法：密閉空間（約25m3）においてSAT-15GFUNを稼働させ、空気100Lあたりの浮遊菌数を経過時間 脱臭効果を自然減衰と比較　■対象臭気：トリメチルアミン ごとに測定し、菌数を自然減衰と比較　■対象：浮遊した細菌（1種）　■試験結果：1時間で99%以上、3時間で 99.99%以上削減　■試験機関：（一財）北里環境科学センター 　■報告書No.：北生発2016_0262号 オゾンが反応しやすい主な臭気 設置例 人（動物）臭 体臭／癌腫臭／口臭／嘔吐臭／動物、ペットの臭い／死体腐敗臭 医療・福祉施設をはじめ、共同住宅や動物施設などで 生活臭 ゴミ臭／靴の臭い／排水口の臭い／下水臭／トイレの臭い／タバコ臭／カビ臭／線香の臭い／調理場の臭い 発生するさまざまな臭気の脱臭に適しています。 SAT-15GFUN SAT-OF48KD 食品臭 果物の臭い／魚の臭い／焼肉の臭い／玉ねぎの臭い／ニンニクの臭い／チーズの臭い／お酒の臭い／焼け焦げ臭／漬物の臭い ●病院、福祉施設 (トイレ、汚物室、共用スペース、居室等) ●保育所(沐浴室、幼児室等) 　　　　 産業臭・その他 下水処理場の臭い／食肉センターの臭い／火葬場の臭い／病院、病室の臭い／ゴム加工臭／肥料の臭い ●葬祭場(収骨室、炉前ホール等) ●動物飼育施設(動物飼育部屋、エサの仕込み場、待合スペース等) オゾンが反応しにくい インクの臭い／塗料の臭い／ガソリンの臭い／グリス臭／ホルマリンの臭い／シンナーの臭い／VOC臭／アスファルト臭／メッキ加工臭／防虫剤の臭い／ ●マンション(ゴミ置場等） 福祉施設 マンションゴミ置場 主な臭気 石鹸の臭い／香辛料の臭い／タール臭／接着剤の臭い
