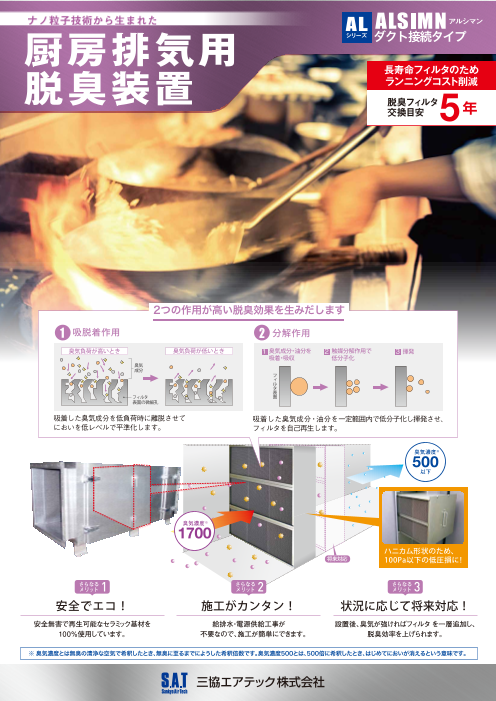

厨房排気による悪臭をカット！ナノ粒子技術から生まれた　厨房排気用脱臭装置　ALシリーズ

厨房排気の悪臭を削減。 近隣への悪臭対策ニーズにお応え致します 用　　途 ● 脱臭フィルタ 厨房などの排気ダクト内に、処理風量に応じ ■ 脱臭効果試験 た必要個数の脱臭フィルタを設置します。こ 試料名称 脱臭前臭気濃度 脱臭後臭気濃度 脱臭効率（％） のため、様 な々規模、形状に対応します。 にんにく調理臭 5000 1410 72 【主な設置場所】 すきやき臭 1400 350 75 飲食店 食品加工工場 酢豚臭 1700 490 71 200mm レストラン 給食センター 【臭気測定方法】 三点比較式臭袋法 100mm 病院・福祉施設 ホテル 脱臭前臭気濃度 － 脱臭後臭気濃度脱臭効率（%）＝ ×100 脱臭前臭気濃度 機種一覧 仕様・性能 L 材質 ＳＳ製（ステンレス対応可能） 屋外仕様 アクリル樹脂焼付塗装 ケーシング 塗装 塗装色 マンセルＮ－６相当 ※下記以上の大型機種や屋内天吊型も対応可能です。 H 　お気軽にお問合せください。 レール数 ２（初期１層＋予備レール１層付） 無機系吸着剤＋触媒 脱臭 材質 （セラミック基材・不燃性） フィルタ W セル数 １１０セル/ｉｎ２（開口孔約2ｍｍ□） 処理風量 装置寸法（ｍｍ） 質量 処理風量 装置寸法（ｍｍ） 質量 装置内圧損 １００Pa以下（注1） 型式 （CMH） 型式縦（Ｈ）横（Ｗ）長さ（Ｌ）（ｋｇ） （CMH） 縦（Ｈ）横（Ｗ）長さ（Ｌ）（ｋｇ） （注1） 2層仕様の圧力損失は200pa以下になります。 SAT-AL012H 1200 400 610 1100 90 SAT-AL133H 13300 1350 1620 1500 450 SAT-AL017H 1700 500 610 1100 100 SAT-AL141H 14100 1350 1720 1500 470 SAT-AL021H 2100 600 610 1100 110 SAT-AL149H 14900 1350 1820 1500 495 設置イメージ SAT-AL025H 2500 700 610 1100 125 SAT-AL157H 15700 1350 1920 1500 510 SAT-AL029H 2900 700 710 1100 140 SAT-AL166H 16600 1350 2050 1500 530 アルシマン 排気ファン SAT-AL033H 3300 700 810 1100 160 SAT-AL182H 18200 1350 2250 1500 595 クリーンな 空気 SAT-AL037H 3700 700 910 1100 185 SAT-AL199H 19900 1350 2450 1500 620 SAT-AL041H 4100 700 1010 1100 200 SAT-AL215H 21500 1500 2450 1500 700 SAT-AL046H 4600 700 1110 1500 235 SAT-AL232H 23200 1600 2450 1500 725 SAT-AL050H 5000 700 1210 1500 250 SAT-AL249H 24900 1700 2450 1500 740 SAT-AL058H 5800 850 1220 1500 270 SAT-AL265H 26500 1800 2450 1500 785 SAT-AL066H 6600 950 1220 1500 285 SAT-AL282H 28200 1900 2450 1500 850 SAT-AL075H 7500 1050 1220 1500 305 SAT-AL298H 29800 2000 2450 1500 870 SAT-AL083H 8300 1150 1220 1500 320 SAT-AL315H 31500 2100 2450 1500 900 フード SAT-AL091H 9100 1250 1220 1500 340 SAT-AL331H 33100 2200 2450 1500 950 SAT-AL099H 9900 1350 1220 1500 355 SAT-AL348H 34800 2300 2450 1500 965 調理臭・油臭 SAT-AL108H 10800 1350 1320 1500 375 SAT-AL365H 36500 2400 2450 1500 1000 SAT-AL116H 11600 1350 1420 1500 400 SAT-AL381H 38100 2500 2450 1500 1050 SAT-AL124H 12400 1350 1520 1500 420 SAT-AL398H 39800 2600 2450 1500 1085 性能及び設計の注意事項 ご使用にあたってのお願い ●脱臭性能：上記の処理風量に対する機種は一般的な厨房の臭気に対して、 ●フード等の排気吸引箇所にグリスフィルタ等の油分捕集機器を必ずご使用 入口臭気濃度1700の臭気を500以下に抑える設計です。 ください。油煙が多い場合は、別途、集塵装置が必要です。 ●フィルタ寿命：フィルタ寿命目安は5年です。臭気成分、微細粉塵、油分の ●臭気の分解・揮発を促すため、常時排気ファンを運転してください。 負荷により、変わります。 ● お問合せは下記まで 本　　社 〒530-0012 大阪市北区芝田2丁目5番6号 TEL 06（6374）6140　 FAX 06（6374）6150 東京支店 〒111-0055 東京都台東区三筋2丁目6番11号 TEL 03（5821）8021　 FAX 03（5821）8027 名古屋営業所 〒460-0011 名古屋市中区大須1丁目7番14号 TEL 052（684）6082　 FAX 052（684）6083 https://www.sat.co.jp 2021.05 100mm
