高分解能／高速応答対応の流量表示計 TD900シリーズ
高分解能／高速応答対応の流量表示計 TD900シリーズはアナログ出力1ms～、デジタル出力はCAN（オプション）を備えています。
このカタログについて
| ドキュメント名 | 流量表示計 高分解能／高速応答タイプ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 304.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 日本テスコン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

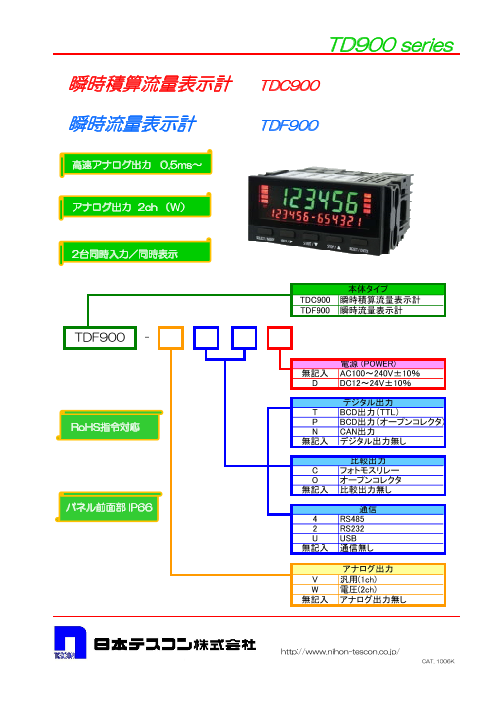

Page1
TD900 series
瞬時積算流量表示計 TDC900
瞬時流量表示計 TDF900
高速アナログ出力 0.5ms～
アナログ出力 2ch （W）
2台同時入力／同時表示
本体タイプ
TDC900 瞬時積算流量表示計
TDF900 瞬時流量表示計
TDF900 -
電源 (POWER)
無記入 AC100～240V±10％
D DC12～24V±10％
デジタル出力
T BCD出力（TTL）
P BCD出力（オープンコレクタ）
RoHS指令対応 N CAN出力
無記入 デジタル出力無し
比較出力
C フォトモスリレー
O オープンコレクタ
無記入 比較出力無し
パネル前面部 IP66 通信
4 RS485
2 RS232
U USB
無記入 通信無し
アナログ出力
V 汎用(1ch)
W 電圧(2ch)
無記入 アナログ出力無し
http://www.nihon-tescon.co.jp/
CAT. 1006K
Page2
TD900 series
仕様
表示部 ◆ 外形寸法
表示器 LCDネガ、バックライト 102
メイン表示 バックライト赤／緑切替，14.2mm，6桁
91.5
サブ表示 バックライト赤／緑切替，6.5mm，
13桁 又は 6桁 が2点
信号入力部
入力レベル Hレベル3.9V以上、Lレベル1V以下
入力周波数 0.005～100kHz
センサ電源 DC12V±10％， 100mA
外部制御入力 接点／TTL （最少パルス幅5ms）
スタート／ストップ／ホールド／リセット
アナログ出力部
D/A変換 16bit
精度 電圧出力 ： ±0.1％F.S.以下 （23℃）
電流出力 ： ±0.2％F.S.以下 （23℃）
更新時間 0.001～9.999 sec
電圧出力レンジ ±10V / 0～10V （負荷 4.7kΩ以上）
電流出力レンジ 4～20mADC （負荷560Ω以下）
比較出力部
出力点数 4点
出力回路
(C) フォトモスリレー 最大負荷電圧（ピークAC/DC） 350V 96
連続負荷電流（ピークAC/DC） 80mA
(O) オープンコレクタ NPN オープンコレクタ
◆ リア 端子台
最大負荷電圧 30V, 最大負荷電流 15mA
通信部
シリアル通信 ( 4 ) RS485，( 2 ) RS232C, ( U ) USB
通信速度 9.6k / 19.2k / 38.4k bps
デジタル出力 （BCD出力）
出力桁数 6桁 +極性
(T) TTL 出力電圧0-5V （出力電流±100mA）
(O) オープンコレクタ 最大負荷電圧 30V, 最大負荷電流 20mA A B C D E
デジタル出力 （CAN） 電源 OP1 OP2 出力 入力
CAN 2.0B 準拠
◆ パネルカット寸法
(N) CAN出力 High-Speed CAN （ISO 11898-2）
更新時間 1/2/5/10 ms
130以上
供給電源
AC電源（標準） AC100～240V±10％ (50/60Hz共用）
( D ) DC電源 DC12～24V±10％ （10W以下）
一般仕様 +0.592 -0
保護等級 前面パネル IP66
使用温湿度範囲 0～50℃，85％RH以下（結露無きこと）
外形寸法 W 96 × H 48 × D100
質量 約 230g
記載内容は改良のため予告なく変更する場合があります。
販売店
〒460-0026
名古屋市中区伊勢山二丁目11番13号 サイドビル
TEL. 052-322-2691 FAX. 052-322-2693
http;//www.nihon-tescon.co.jp/
75以上 48 1.5 100
93
+0.5 7
45 -0
