油圧作動油高圧対応流量計　OMH　スクリューメータ　高精度容積式流量計　液体用

ハイプレッシャー・フローメーター 高圧対応 ボリュームメータ OMHシリーズ スクリュー・メータ 容積式流量計 特　長 ◆ 豊富なラインアップ（6機種） ◆ 大流量対応（Max. 3,000 L/min) ◆ 高圧対応（Max. 42 MPa) ◆ 測定範囲が広い（最大 1：150) ◆ 温度範囲が広い（-20 ～＋200℃) ◆ 高精度（±0.1％R.S.) ◆ 低圧力損失 ◆ 低騒音設計 https://nihon-tescon.co.jp CAT. 21202H

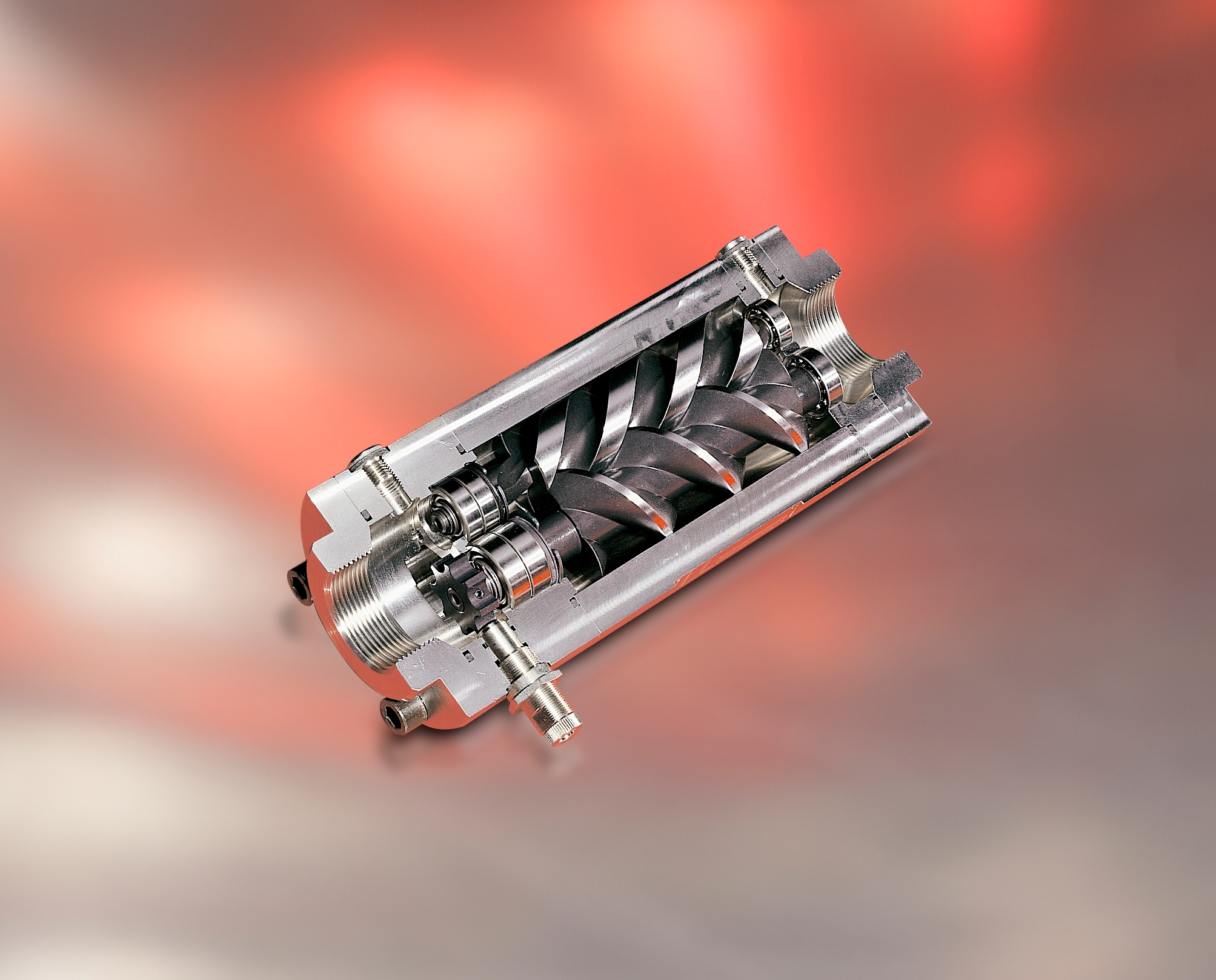

OMH series 概 要 概要／構造 直管部不要 上流／下流の直管部は不要で 自由な取付姿勢 高精度 精密チャンバーで高精度の 計測が可能 出力信号 矩形のパルス出力（PNP出力) 接続 自由な流れ方向 ねじ込み（標準：Rp） 流れ方向を問いません フランジ，その他はお問合せ下さい オプションにて正逆流検知が可能 精密加工されたスピンドルにより幅広い測定範囲と粘度範囲を実現 仕 様 及 び 外 形 寸 法 型 式 OMH 13 OMH 20 OMH 32 OMH 52 OMH 68 OMH 100 測 定 範 囲 L/min 0.1～10 0.3～30 1～100 3.5～350 7～700 20～2,000 最 大 流 量 L/min 15 45 150 525 1,050 3,000 最 大 使 用 圧 力 MPa 42 42 42 42 42 25 使 用 温 度 (*1) ℃ -20 ～ +200 使 用 粘 度 2mm2/s 1 ～ 1,000,000 mm /s K フ ァ ク タ K2 K2 P/L 2,432 1,280 468 142 79.6 33.6 分 解 能 1/K2 mL/P 0.411 0.781 2.137 7.042 12.563 29.762 K フ ァ ク タ K3 K3 P/L 7,296 2,560 1,014 302 167 57.6 分 解 能 1/K3 mL/P 0.137 0.391 0.986 3.311 5.988 17.361 出 力 周 波 数 f2 Hz 405 640 780 828 929 1,120 出 力 周 波 数 f3 Hz 1,216 1,280 1,690 1,760 1,949 1,920 G 1/2" 3/4" 1" 1･1/2" 2" 4" l 150 185 285 320 385 500 d φ100 φ145 φ180 φ220 φ235 φ247 l1 94 115 175 240 295 400 m 7kg 13kg 27kg 57kg 76kg 135kg DN 15 15 25 40 50 100 L 150 185 255 320 385 500 D φ145 φ145 φ180 φ220 φ235 φ300 L1 94 115 175 240 295 400 m 7kg 13kg 27kg 57kg 76kg 155kg (*1) 組合わせるピックアップセンサーにより異なります。

OMH series 材 質 及 び 適 応 流 体 例 材　　質 適応流体 本 体 ダクタイル鋳鉄（0.7040） エンジンオイル, 軽油, 重油, ATF, 作動油 ロ ー タ ー 窒化鋼 シリコンオイル, グリス, インク, 接着剤 ベ ア リ ン グ 転がり軸受け ポリオール, イソシアネート, DOP､ PVC O リ ン グ バイトン® その他研磨材等の固形物のない液体 特 性 及 び 性 能 圧力損失と運転時間 圧力損失と運転時間は流量 計の寿命と係わっています。 連続運転可能な範囲を黄色 短時間運転の推奨範囲を茶 色で示しています。 特に高粘度流体でご使用い ただく際は圧力損失を2.0 MPa(20bar）以内となる ようご注意願います。 圧力損失グラフはニュート ン性流体によるものです。 流量 リニアリティ OMHは高精度の容積式流量 計です。ギアータイプの特 性で低粘度少流量では直線 性が多少落ちてしまいます。 弊社では、リニアライズ補 正機能付きの表示計をご用 意しておりますので、組合 わせてご使用いただきます と高精度の計測が可能とな ります。 黄色は±0.1％R.S. オレンジ色は±0.3％R.S. 計 測 範 囲 と 測 定 精 度 精度：±0.1R.S. 短時間運転範囲 （≧20mm2/s） ※精度は粘度と流量に影響 されます。 詳しくは弊社又は販売店まで お問合せ下さい。 連続運転範囲 ①：スピンドルが動き始める 精度 ラインです。 ②：連続運転はこのライン まで可能です。 流量 粘度 圧力損失

OMH series ピックアップセンサー　BEG センサー仕様 型 式 BEG 44 BEG 53A 方 式 ホールセンサー ホールエフェクト(2相パルス） 出 力 PNP　Max. 10mA Push-pull Max. 20mA 10～30 VDC　 8～32 VDC 電 源 電 圧 消費電流≦18mA 消費電流≦20mA 使 用 圧 力 42 MPa 65 MPa 使 用 流 体 温 度 -40 ～ ＋150 ℃ -40 ～ ＋125 ℃ ケ ー ブ ル 外 形 ／ 長さ 3m 5m（コネクター付き） ケ ー ブ ル 被 覆 PTFE PUR 保 護 等 級 IP 67 IP 68 外 観 ／ 形 状 回 路 図 ／ 接 続 １： 電源（茶） ４： 信号（黒） ３： グランド（青） アプリケーション ◆ 油圧試験装置 ◆ ◆ガスタービン燃費計測◆ ◆シリンダー位置検知◆ ◆ 品質管理 ◆ 流体：油圧作動油 流体：ディーゼル油 流体：油圧作動油 KRAL Volumeter® は1台毎に社内で 流量：7～700 L/min 流量：28～1,770 L/min 流量：5～340 L/min 校正されます。ご要求によりISO/IEC 圧力：42 MPa 圧力：MAX 14｡2 MPa 圧力：35 MPa EN 17025規格で管理されたÖKDのトレ 温度：20～90 ℃ 温度：15～80 ℃ 温度：20～60 ℃ ーサブル校正やテストポイントの追加 粘度：10～32 mm2/s 粘度：1.6～6 mm2/s 粘度：20～140 mm2/s やご指定等も承ります。 機種：OMH 68 機種：OMH 100 （EEx ia 仕様） 機種：OMH 52 2センサー仕様 ISO 9001:2000により品質管理され ピストンポンプ等の高圧脈動流の非常 ガスタービンの燃費消費量の計測で KRAL 正／逆流 双方向で使用されるシリンダー ていますので、高い品質と信頼が保証 に厳しい環境下においても KRAL Volumeter®は、使用されています。 位置検知では、瞬時に流れ方向が切替わる されています。 Volumeter®は、高い信用とご信頼を 大流量でもコンパクト, 高耐久性, 高精度の 為、速い応答性と高い測定精度が要求され いただき使用されています。 ご要求にお応えてしております。 ています。 記載内容は改良のため予告なく変更する場合があります。 販売店 〒460-0015　　 名古屋市中区大井町３－１５ 日重ビル6F TEL. 052-322-2691 FAX. 052-322-2693 https;//nihon-tescon.co.jp
