CC-10用圧力データロガーソフトウェア P-LOGGER

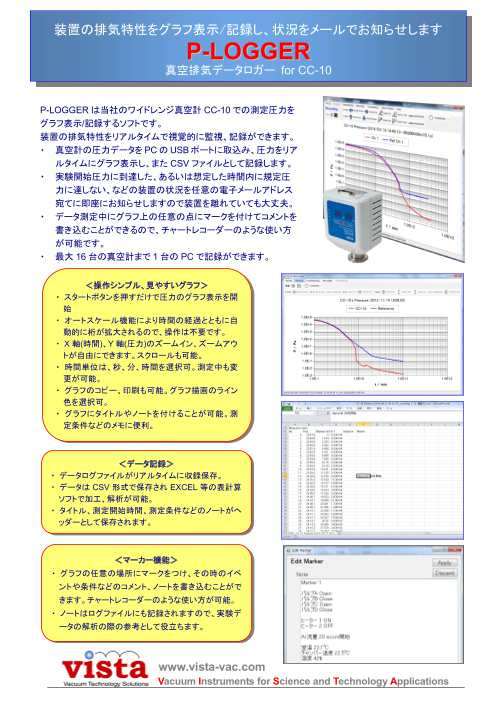

装置の排気特性をグラフP表-示L/O記録GしG、状E況Rをメ ールでお知らせします 真空排気データロガー for CC-10 P-LOGGER は当社のワイドレンジ真空計 CC-10 での測定圧力を グラフ表示/記録するソフトです。 装置の排気特性をリアルタイムで視覚的に監視、記録ができます。 ・ 真空計の圧力データを PC の USB ポートに取込み、圧力をリア ルタイムにグラフ表示し、また CSV ファイルとして記録します。 ・ 実験開始圧力に到達した、あるいは想定した時間内に規定圧 力に達しない、などの装置の状況を任意の電子メールアドレス 宛てに即座にお知らせしますので装置を離れていても大丈夫。 ・ データ測定中にグラフ上の任意の点にマークを付けてコメントを 書き込むことができるので、チャートレコーダーのような使い方 が可能です。 ・ 最大 16 台の真空計まで 1 台の PC で記録ができます。 ＜操作シンプル、見やすいグラフ＞ ・ スタートボタンを押すだけで圧力のグラフ表示を開 始 ・ オートスケール機能により時間の経過とともに自 動的に桁が拡大されるので、操作は不要です。 ・ X 軸(時間)、Y 軸(圧力)のズームイン、ズームアウ トが自由にできます。スクロールも可能。 ・ 時間単位は、秒、分、時間を選択可。測定中も変 更が可能。 ・ グラフのコピー、印刷も可能。グラフ描画のライン 色を選択可。 ・ グラフにタイトルやノートを付けることが可能。測 定条件などのメモに便利。 ＜データ記録＞ ・ データログファイルがリアルタイムに収録保存。 ・ データは CSV 形式で保存され EXCEL 等の表計算 ソフトで加工、解析が可能。 ・ タイトル、測定開始時間、測定条件などのノートがヘ ッダーとして保存されます。 ＜マーカー機能＞ ・ グラフの任意の場所にマークをつけ、その時のイベ ントや条件などのコメント、ノートを書き込むことがで きます。チャートレコーダーのような使い方が可能。 ・ ノートはログファイルにも記録されますので、実験デ ータの解析の際の参考として役立ちます。 w ww.vista-vac.com Vacuum Instruments for Science and Technology Applications

＜メールお知らせ機能＞ ・ セットポイント（圧力や時間）に達した時点で任意の アド レスに、データをお知らせメールする機能が付い てい ますので、装置から離れて別の仕事をしていて も装 置の異常や所定圧力への到達をいち早く知るこ とが できます。 ＜装置の排気監視＞ ・ 過去 のデータや編集したデータをリファレンスデー タと してグラフに同時に表示ができます。装置の標 準特 性をリファレンスデータに登録すれば、装置の 健全性の判定ができます。 ・ 時間 および圧力のセットポイントを複数設定するこ とができます。このセットポイントを用いれば、決め られた時間内に設定圧力に到達しない場合にアラ ームを出 力したり、所定圧力に到達した場合の通 知を行う ことができます。 ＜ポータブ ル＞ 軽量な CC-10 真空計は PC と一緒に持ち歩くことが容易なので、出先でのデータ収録に便利。 ＜複数の CC-10 を同時監視＞ 最大 1 6 台までの CC-10 の圧力を RS485 経由で取り込み、同時に表示、記録、セットポイントの監視が可能で す。 ＜測定ケー ブル、コネクタも用意しています＞ RS-4 85 から USB に変換して PC に接続。1 台通信用、複数台時の増設用。 あ とからの増設も可。複数台 CC-10 でもソフトウエアは 1 ライセンスで可。 ＜対応 OS＞ Windows XP / Vista / 7 / 10 に対応 ＜お問い合わせ＞ 販売店または弊社へ VISTA 株式会社 〒403-0005 山梨県富士吉田市上吉田 6-9-2 TEL: 0555-23-0501 FAX: 0555-72-8581 E-mail: sales@vista-vac.com Website: www.vista-vac.com w ww.vista-vac.com Vacuum Instruments for Science and Technology Applications
