1/2ページ
カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(960.1Kb)

板金屋が追求した板金屋のためのバリ取り機 メタルエステ

製品カタログ

板金屋が追及した板金屋のためのバリ取り機”メタルエステ”

ベストセラーバリ取り機が、進化して新登場。

日本中の板金加工業のユーザーにご愛顧いただいてきたメタルエステが更にパワーアップ。
強力グリップの新コンベアベルト、圧倒的な加工均等性と大口径ブラシの6軸研磨が融合。

◆あらゆる板厚・形状に対応
◆環境と安全の配慮
◆コスト削減と作業効率アップ

◆詳細はカタログをダウンロードしてご覧下さい。

関連メディア

このカタログについて

ドキュメント名 板金屋が追求した板金屋のためのバリ取り機 メタルエステ
ドキュメント種別 製品カタログ
ファイルサイズ 960.1Kb
登録カテゴリ
取り扱い企業 株式会社エステーリンク (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
溶接作業用3D定盤【2024.04】
製品カタログ

株式会社エステーリンク

この企業の関連カタログの表紙
バリ取り機メタルエステ統合カタログ
製品カタログ

株式会社エステーリンク

この企業の関連カタログの表紙
小型バリ取り機メタルスライダー200
製品カタログ

株式会社エステーリンク

このカタログの内容

Page1

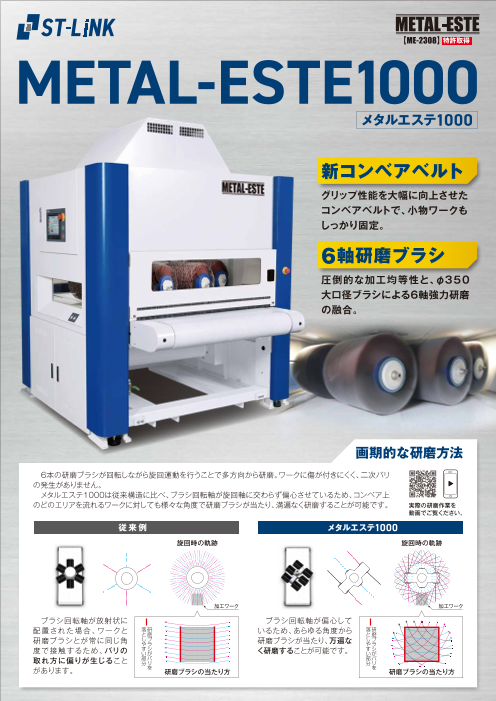

【ME-2308】特許取得 METAL-ESTE1000 メタルエステ1000 新コンベアベルト グリップ性能を大幅に向上させた コンベアベルトで、小物ワークも しっかり固定。 6軸研磨ブラシ 圧倒的な加工均等性と、φ350 大口径ブラシによる6軸強力研磨 の融合。 画期的な研磨方法  6本の研磨ブラシが回転しながら旋回運動を行うことで多方向から研磨。ワークに傷が付きにくく、二次バリ の発生がありません。  メタルエステ1000は従来構造に比べ、ブラシ回転軸が旋回軸に交わらず偏心させているため、コンベア上 のどのエリアを流れるワークに対しても様々な角度で研磨ブラシが当たり、満遍なく研磨することが可能です。 実際の研磨作業を 動画でご覧ください。 従来例 メタルエステ1000 旋回時の軌跡 旋回時の軌跡 加工ワーク 加工ワーク  ブラシ回転軸が放射状に  ブラシ回転軸が偏心して 配置された場合、ワークと 落研 と磨 いるため、あらゆる角度から 落研 と磨 研磨ブラシとが常に同じ角 しブ やラ 研磨ブラシが当たり、万遍な しブ やラ 度で接触するため、バリの すシ いが く研磨することが可能です。 すシ いが 取れ方に偏りが生じること 部バ 部バ 分リ 分リ があります。 を 研磨ブラシの当たり方 を 研磨ブラシの当たり方
Page2

メタルエステ1000の特長 進化した、新しいメタルエステ。  日本中の板金加工業のユーザーにご愛顧頂いてきたメタルエステが、さらにパワーアップ。従来機で人気だったオプション機能(6軸仕様、自動 基点設定)を標準装備とし、コンベア内部清掃などの新機能も追加。タッチパネルの大型化、大光量のLED内部照明・ワイドウィンドウで操作性・ 視認性も大幅に向上しました。 小さなワークも加工可能 加 加 加工事例 加工前 加工後 工 工  従来は固定できなかった小さな 前 後 加工前 ワークも、コンベアベルトのグリップ 性能を大幅に向上させたことにより バリ取り・R仕上げ 加工が可能になりました。 加工後 加工前 加工後 ワーク断面顕微鏡画像 ステンレス、アルミ、メッキ鋼板など材質を 問わず加工可能です。また、保護ビニール 環境と安全の配慮 付きの材料もそのまま加工可能です。 ステンレス素材(保護ビニールが付いていてもOK) ■標準集塵機 加工前 加工後 加工前 加工後  研磨による粉塵は、作業環境および身体に悪 影響を与え、防護メガネ・防護マスク無しでは作業 ができません。メタルエステ1000では付属の集 SECC(メッキを残すキズレス加工) レーザー切断時、端面に付着した酸化被膜の除去 塵機により工場内をクリーンな状態に保ちます。 目にゴミが入ったり、吸い込んだりする心配があり ■加工調整、ブラシについて ません。  研磨ブラシの高さ  集塵機はフィルターのオートパルス機能、差圧 やコンベア送り速度の 表示機能を標準装備しています。 調整によりワーク板厚 やバリの強さに応じた コスト削減と作業効率アップ 加工が可能です。 各種ブラシ 酸化被膜除去ワイヤーブラシ ■作業時間を最大1/5~1/20(当社比)に削減  手作業で行ってきたバリ取り作業も、メタルエステ1000なら1人が コンベアで同時多数処理できるため、大幅に作業効率をアップでき 寸法図・性能諸元 ます。 集塵機の設置位置等により 排気口 1610 どちらかを選択して使用します。 電源接続 400 256 ■品質の安定 φ250  手作業では、作業する人の熟練度や環境の違いなどにより、仕上が 排気口 操作パネル りにムラが発生しますが、メタルエステ1000なら安定した製品を供給 できます。 覗き窓 吸着ブロア 覗き窓 ワーク 手作業 メタルエステ1000による作業 制御盤 コンベア モータ 1706 2250 型 式 ME-2308 機 械 重 量 1850㎏ 最大ワーク幅 1000㎜ コンベア速度 0~4.0m/min 最大ワーク高さ 70㎜ 電 気 容 量 17.5kW ● オ 補助台 ●爆発対策型集塵機 ●バーコード読み取り機能 プ 長尺のワークに最適な、コンベア 湿式集塵機などお客様に合った バーコードを読み込ませる事で シ 入口、出口に設置する専用台車。 集塵機をご提案します。 任意の条件に変更できます。 ョ ン ●リターンコンベア ●シグナルタワー ●タブレット操作 板厚検知 マグネットコンベア 自由な場所から操作が可能。 タブレットは、ホルダーで任意の場所に固定 ● ● することも可能です。 注 意 <安全上の注意> ●爆発性粉塵が堆積すると火花や静電気により発火または爆発することがあります。必ず集塵機を設置、運転することにより、常にメタルエステ1000内には粉塵が堆積しないようにして下さい。 <ワークの形状に関して> ●小さいワークや立体物のワークはコンベアの吸着力が不足して研磨ブラシにはねられる恐れがあります。 ●極端に細長いワークなどもねじれて中央部が持ち上がり、研磨ブラシにはねられる恐れがあります。 ●上記のような不具合は、様々な固定用治具により解決可能ですのでご相談下さい。 <その他> ●表面処理材のエッジバリ取り加工は納入先お客様と仕上がり品質(サビ、キズ等)についてよく相談してから作業を行うようにして下さい。 ●本製品は予告なく仕様・性能など変更する場合がございますのでご了承下さい。 さらに詳しい情報はWebで メタルエステ 検 索 〒959-0113 新潟県燕市笈ケ島1365-1 TEL.0256-97-4846 FAX.0256-98-4821 Certificate Number 4482 E-mail:info@baritoriki.jp  https: //www.baritoriki.jp 21.10 165 2240 1840 820
