バリ取り機メタルスライダー1000

製品カタログ

バリとドロスを同時除去!

4つの研磨モーターがドロスとバリを早く、強力に同時処理!

ドロス除去用モーターとエッジ部のR仕上げ用モーターをそれぞれ2基搭載し、大きなワークでもムラなく仕上げます。
しつこいドロスや大きなバリの除去、スピーディーな作業にも威力を発揮します。

このカタログについて

ドキュメント名 バリ取り機メタルスライダー1000
ドキュメント種別 製品カタログ
ファイルサイズ 1.6Mb
登録カテゴリ
取り扱い企業 株式会社エステーリンク (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

溶接作業用3D定盤
製品カタログ

株式会社エステーリンク

バリ取り機メタルスライダー600
製品カタログ

株式会社エステーリンク

このカタログの内容

Page1

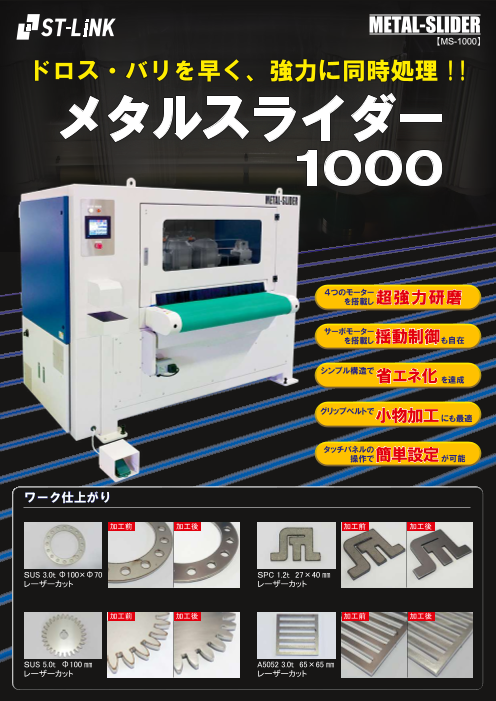

METAL-SLIDER 【MS-1000】 ドロス・バリを早く、強力に同時処理 !! メタルスライダー 1000 4つのモーター を搭載し超強力研磨 サーボモーター を搭載し揺動制御も自在 シンプル構造で省エネ化を達成 グリップベルトで小物加工にも最適 タッチパネルの 操作で簡単設定が可能 ワーク仕上がり 加工前 加工後 加工前 加工後 SUS 3.0t Φ100×Φ70 SPC 1.2t 27×40 ㎜ レーザーカット レーザーカット 加工前 加工後 加工前 加工後 SUS 5.0t Φ100 ㎜ A5052 3.0t 65×65 ㎜ レーザーカット レーザーカット
