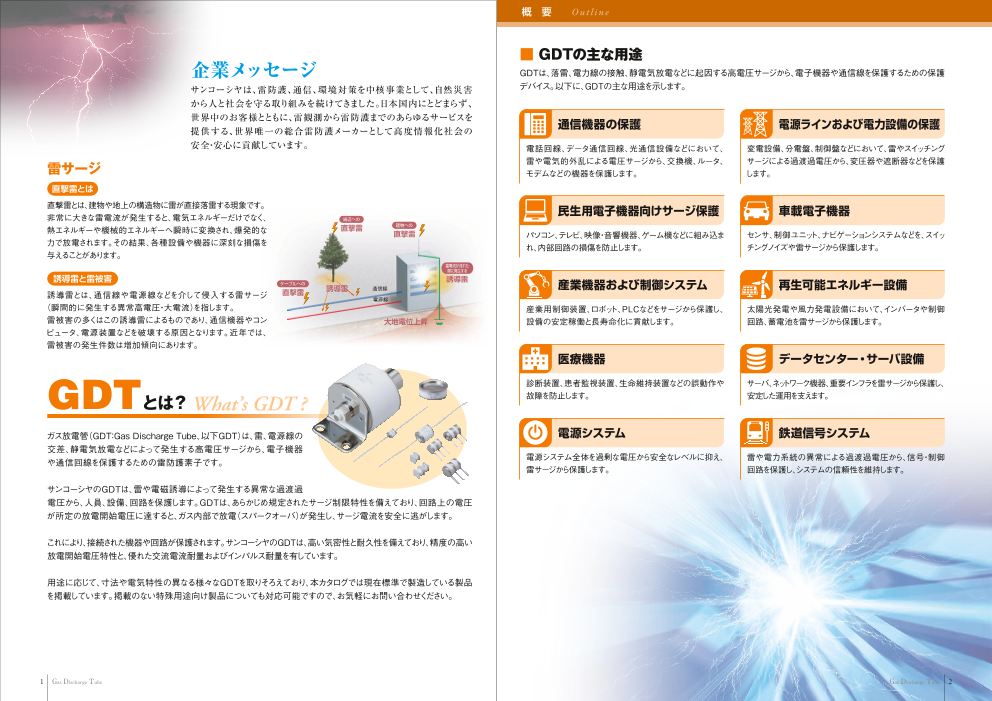

概　要　　Out l i n e ■ GDTの主な用途 企業メッセージ GDTは、落雷、電力線の接触、静電気放電などに起因する高電圧サージから、電子機器や通信線を保護するための保護 サンコーシヤは、雷防護、通信、環境対策を中核事業として、自然災害 デバイス。以下に、GDTの主な用途を示します。 から人と社会を守る取り組みを続けてきました。日本国内にとどまらず、 世界中のお客様とともに、雷観測から雷防護までのあらゆるサービスを 提供する、世界唯一の総合雷防護メーカーとして高度情報化社会の 通信機器の保護 電源ラインおよび電力設備の保護 安全・安心に貢献しています。 電話回線、データ通信回線、光通信設備などにおいて、 変電設備、分電盤、制御盤などにおいて、雷やスイッチング 雷サージ 雷や電気的外乱による電圧サージから、交換機、ルータ、 サージによる過渡過電圧から、変圧器や遮断器などを保護 モデムなどの機器を保護します。 します。 直撃雷とは 直撃雷とは、建物や地上の構造物に雷が直接落雷する現象です。 非常に大きな雷電流が発生すると、電気エネルギーだけでなく、 民生用電子機器向けサージ保護 車載電子機器 周辺への 直撃雷 建物への 熱エネルギーや機械的エネルギーへ瞬時に変換され、爆発的な 直撃雷 パソコン、テレビ、映像・音響機器、ゲーム機などに組み込ま センサ、制御ユニット、ナビゲーションシステムなどを、スイッ 力で放電されます。その結果、各種設備や機器に深刻な損傷を れ、内部回路の損傷を防止します。 チングノイズや雷サージから保護します。 与えることがあります。 雷電流が流れた 際に発生する 誘導雷と雷被害 誘導雷 ケーブルへの 誘導雷 通信線 産業機器および制御システム 再生可能エネルギー設備 誘導雷とは、通信線や電源線などを介して侵入する雷サージ 直撃雷 電源線 （瞬間的に発生する異常高電圧・大電流）を指します。 産業用制御装置、ロボット、PLCなどをサージから保護し、 太陽光発電や風力発電設備において、インバータや制御 雷被害の多くはこの誘導雷によるものであり、通信機器やコン 大地電位上昇 設備の安定稼働と長寿命化に貢献します。 回路、蓄電池を雷サージから保護します。 ピュータ、電源装置などを破壊する原因となります。近年では、 雷被害の発生件数は増加傾向にあります。 医療機器 データセンター・サーバ設備 GDT 診断装置、患者監視装置、生命維持装置などの誤動作や サーバ、ネットワーク機器、重要インフラを雷サージから保護し、 とは？What’s GDT ? 故障を防止します。 安定した運用を支えます。 ガス放電管（GDT：Gas Discharge Tube、以下GDT）は、雷、電源線の 電源システム 鉄道信号システム 交差、静電気放電などによって発生する高電圧サージから、電子機器 や通信回線を保護するための雷防護素子です。 電源システム全体を過剰な電圧から安全なレベルに抑え、 雷や電力系統の異常による過渡過電圧から、信号・制御 雷サージから保護します。 回路を保護し、システムの信頼性を維持します。 サンコーシヤのGDTは、雷や電磁誘導によって発生する異常な過渡過 電圧から、人員、設備、回路を保護します。GDTは、あらかじめ規定されたサージ制限特性を備えており、回路上の電圧 が所定の放電開始電圧に達すると、ガス内部で放電（スパークオーバ）が発生し、サージ電流を安全に逃がします。 これにより、接続された機器や回路が保護されます。サンコーシヤのGDTは、高い気密性と耐久性を備えており、精度の高い 放電開始電圧特性と、優れた交流電流耐量およびインパルス耐量を有しています。 用途に応じて、寸法や電気特性の異なる様々なGDTを取りそろえており、本カタログでは現在標準で製造している製品 を掲載しています。掲載のない特殊用途向け製品についても対応可能ですので、お気軽にお問い合わせください。 1 Gas Discharge Tube Gas Discharge Tube 2

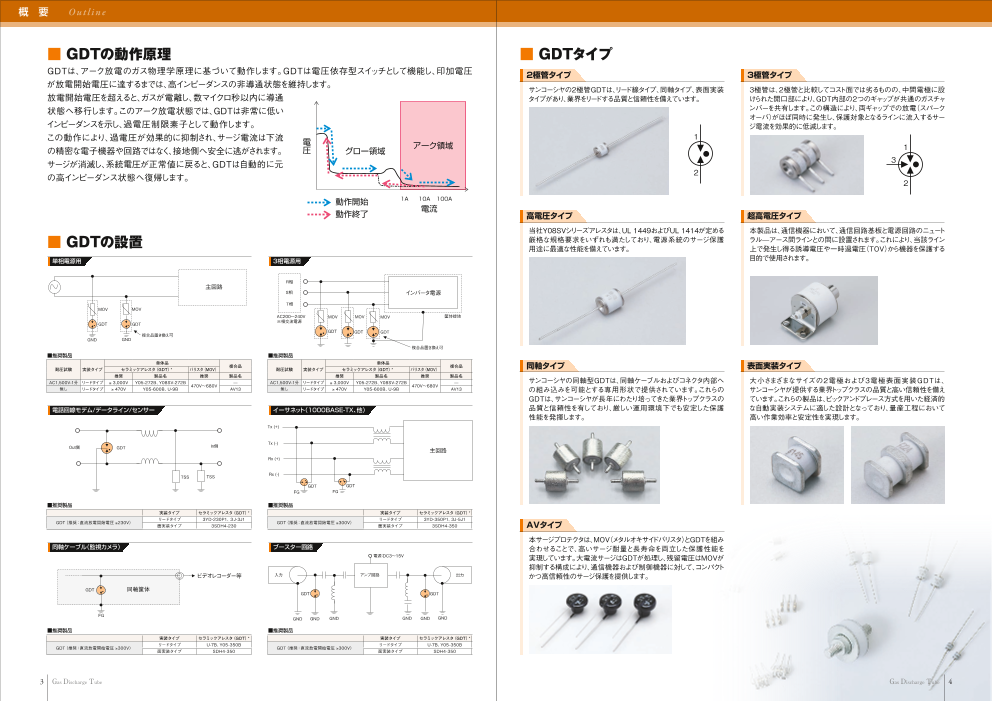

概　要　　Out l i n e ■ GDTの動作原理 ■ GDTタイプ GDTは、アーク放電のガス物理学原理に基づいて動作します。GDTは電圧依存型スイッチとして機能し、印加電圧 2極管タイプ 3極管タイプ が放電開始電圧に達するまでは、高インピーダンスの非導通状態を維持します。 サンコーシヤの2極管GDTは、リード線タイプ、同軸タイプ、表面実装 3極管は、2極管と比較してコスト面では劣るものの、中間電極に設 放電開始電圧を超えると、ガスが電離し、数マイクロ秒以内に導通 タイプがあり、業界をリードする品質と信頼性を備えています。 けられた開口部により、GDT内部の2つのギャップが共通のガスチャ 状態へ移行します。このアーク放電状態では、GDTは非常に低い ンバーを共有します。この構造により、両ギャップでの放電（スパーク オーバ）がほぼ同時に発生し、保護対象となるラインに流入するサー インピーダンスを示し、過電圧制限素子として動作します。 ジ電流を効果的に低減します。 この動作により、過電圧が効果的に抑制され、サージ電流は下流 電 1 の精密な電子機器や回路ではなく、接地側へ安全に逃がされます。 圧 グロー領域 アーク領域 1 サージが消滅し、系統電圧が正常値に戻ると、GDTは自動的に元 3 の高インピーダンス状態へ復帰します。 2 2 動作開始 1A 10A 100A 動作終了 電流 高電圧タイプ 超高電圧タイプ 当社Y08SVシリーズアレスタは、UL 1449およびUL 1414が定める 本製品は、通信機器において、通信回路基板と電源回路のニュート ■ GDTの設置 厳格な規格要求をいずれも満たしており、電源系統のサージ保護 ラル̶アース間ラインとの間に設置されます。これにより、当該ライン 用途に最適な性能を備えています。 上で発生し得る誘導電圧や一時過電圧（TOV）から機器を保護する 単相電源用 3相電源用 目的で使用されます。 R相 主回路 S相 インバータ電源 T相 MOV MOV AC200～240V MOV MOV MOV 筐体接地 GDT GDT 三相交流電源 GDT GDT GDT 複合品置き換え可 GND GND 複合品置き換え可 単体品 単体品 ■推 複合品 耐奨圧製試品験 実装タイプ セラミックアレスタ（GDT）* バリスタ（MOV） ■推 複合品 耐奨圧製試品験 実装タイプ セラミックアレスタ（GDT）* バリスタ（MOV） 推奨 製単品体名品 推奨 製複品合品名 推奨 製単品体名品 推奨 製複品合品名 AC耐1,5圧0試0V験-1分 リ実ー装ドタイプ 3,00セ0ラVミッYク0ア5-レ2ス72タB（、GYD08TS）V* -272B バリスタ（MOV） 同軸タイプ 表面実装タイプ ̶ AC耐1,5圧0試0V験-1分 リ実ー装ドタイプ 3,00セ0ラVミッYク0ア5-レ2ス72タB（、GYD08TS）V* -272B バリスタ（MOV） ̶ 470V～680V 無し リードタイプ 推47奨0V Y05-6製0品0B名、U-9B 推奨 製AV品1名 470V～680V 3 無し リードタイプ 推47奨0V Y05-6製0品0B名、U-9B 推奨 製AV品1名3 AC1,500V-1分 リードタイプ 3,000V Y05-272B、Y08SV-272B ̶ AC1,500V-1分 リードタイプ 3,000V Y05-272B、Y08SV-272B ̶ サンコーシヤの同軸型GDTは、同軸ケーブルおよびコネクタ内部へ 大小さまざまなサイズの2電極および3電極表面実装GDTは、 470V～680V 470V～680V 無し リードタイプ 470V Y05-600B、U-9B AV13 無し リードタイプ 470V Y05-600B、U-9B AV13 の組み込みを可能とする専用形状で提供されています。これらの サンコーシヤが提供する業界トップクラスの品質と高い信頼性を備え GDTは、サンコーシヤが長年にわたり培ってきた業界トップクラスの ています。これらの製品は、ピックアンドプレース方式を用いた経済的 電話回線モデム/データライン/センサー イーサネット（1000BASE-TX、他） 品質と信頼性を有しており、厳しい運用環境下でも安定した保護 な自動実装システムに適した設計となっており、量産工程において 性能を発揮します。 高い作業効率と安定性を実現します。 Tx (+) Tx (-) Out側 GDT In側 主回路 Rx (+) TSS TSS Rx (-) GDT GDT FG FG 実装タイプ セラミックアレスタ（GDT）* 実装タイプ セラミックアレスタ（GDT）* ■推奨製品 リードタイプ 3YD-230P1、３J-3J1 ■推奨製品 リードタイプ 3YD-350P1、3J-5J1 GDT（推奨：直流放電開始電圧 230V） 面実実装装タタイイププ セラミッ3クSDアHレ4ス-2タ3（0GDT）* GDT（推奨：直流放電開始電圧 300V） 面実実装装タタイイププ セラミッ3クSDアHレ4ス-3タ5（0GDT）* リードタイプ 3YD-230P1、３J-3J1 リードタイプ 3YD-350P1、3J-5J1 GDT（推奨：直流放電開始電圧 230V） GDT（推奨：直流放電開始電圧 300V） 面実装タイプ 3SDH4-230 面実装タイプ 3SDH4-350 AVタイプ 本サージプロテクタは、MOV（メタルオキサイドバリスタ）とGDTを組み 同軸ケーブル（監視カメラ） ブースター回路 合わせることで、高いサージ耐量と長寿命を両立した保護性能を 電源：DC3～15V 実現しています。大電流サージはGDTが処理し、残留電圧はMOVが 抑制する構成により、通信機器および制御機器に対して、コンパクト ビデオレコーダー等 入力 アンプ回路 出力 かつ高信頼性のサージ保護を提供します。 GDT 同軸筐体 GDT GDT FG GND GND GND GND GND GND ■推奨製品 ■推奨製品 実装タイプ セラミックアレスタ（GDT）* 実装タイプ セラミックアレスタ（GDT）* リードタイプ U-7B、Y05-350B リードタイプ U-7B、Y05-350B GDT（推奨：直流放電開始電圧 300V） GDT（推奨：直流放電開始電圧 300V） 面実実装装タタイイププ セラミッSクDアHレ4ス-3タ5（0GDT）* 面実実装装タタイイププ セラミッSクDアHレ4ス-3タ5（0GDT）* リードタイプ U-7B、Y05-350B リードタイプ U-7B、Y05-350B GDT（推奨：直流放電開始電圧 300V） GDT（推奨：直流放電開始電圧 300V） 面実装タイプ SDH4-350 面実装タイプ SDH4-350 3 Gas Discharge Tube Gas Discharge Tube 4

概　要　　Out l i n e 製品紹介　　Produ c t s ■ 他方式サージ防護素子との特性比較 ■ 雷防護素子GDT（ Gas Discharge Tube） セラミックアレスタ GDTは、MOVやTVSダイオードに比べて非常に高いサージ電流耐量と極めて低い静電容量を持つ一方、応答速度は これらの雷防護素子は、GDT内部に配置された電極間で生じる電気的放電現象を利用し、通信線および信号線へ侵入 マイクロ秒オーダーです。 するサージ電圧を効果的に抑制します。 GDT バリスタ SPダイオード / TVSダイオード サージ保護デバイス項目 標準 標準 低 動作電圧 約600V～12kV 約30V～5kV 約5V～300V 大 標準 小 電流耐量 5kA～100kA 50A～20kA ～500A 小 標準 標準 静電容量 数pF 約500～5000pF 約100～500pF 標準 高速 非常に高速 動作速度 μs領域 ns～μs領域 ns領域 直径 約φ6～49mm 約φ10～32mm 約φ4mm ■型式識別 厚み 約6～30mm 約2～14mm 約6mm 2極管： 3極管： □ □ □ – □ □ 3 □ □‒□ □ □ □ 端子の種類 フェールセーフの種類 雷防護素子の特性 　A : リード線なし リード線のピッチ幅 1,000 　B : リード線付（φ1.0、φ0.8） 　(J)1 ： 4.4±0.3 　C： ケース入り 　(J)3 ： 5.0±0.3 GDT 公称直流放電開始電圧（V） 　(P)1： 3.8±0.3 (3Y06) MOV 　(P)1： 3.6±0.3 (3YD) TVS ダイオード（ ツエナーダイオード、アバランシェダイオード） 製品の種類 端子の種類 100 アレスタの外径 　A ： リード線なし 　4 ： 4mm　08： 8mm 　B ： リード線付（φ1.0） 　05： 5mm　20： 20mm 　BP： リード線付（φ0.8） 　06： 6mm　49： 49mm 　J ： リード線付（φ1.0） 耐 外囲器の種類 　P ： リード線付（φ0.8） 量10 　 Y： 標準タイプ 公称直流放電開始電圧（V） (kA) 　SD： 表面実装タイプ 製品の種類及び外径 　VJ ： 8mm 　VH： 8mm ■セラミックアレスタ使用上の注意 1 　4 ： 4mm 電源回路にアレスタ単体を使用すると、アレスタが動作した（異常電圧 　06 ： 6mm が消滅した）後も接続された供給電圧により放電が継続する現象（続流 現象）が発生する場合があります。 　20 ： 20mm 電源回路の異常電圧保護には、アレスタ単体ではなく続流現象の発生 外囲器の種類 しない当社電源用SPDをご使用ください。 　 Y： 標準タイプ 0.1 　SD： 表面実装タイプ 0 200 400 600 800 1,000 1,200 電極数 速度 (ns) 5 Gas Discharge Tube Gas Discharge Tube 6

製品紹介　　Produ c t s ■ GDT製品ラインナップ …「UL規格」認証製品 3極管タイプ …「RoHSⅡ指令」対応品 EU RoHS指令（*）における規制対象物質（10物質：鉛、水銀、カドミウム、六価クロ ム、PBB、PBDE、DEHP、BBP、DBP、DIBP）に関して、適用除外項目を除き、規定 3J形 2極管タイプ を超える含有はありません。 *欧州議会・理事会指令2011/65/EU-,（ EU）2015/863 適合規格 Y05形 ●UL規格認証製品（E140906） ●RoHSⅡ指令対応 適合規格 特　長 ●UL規格認証製品（E140906） ※Y05-60を除く ●フェールセーフ機能付あり ●RoHSⅡ指令対応 ■性能表 性　能 項　目 条　件 Ｙ05-60「 」 Ｙ05-90「 」Ｙ05-230「 」Ｙ05-350「 」 ■性能表 質量： 2.8（g） 直流放電 開始電圧 100Ｖ/ｓ 51-72V 90Ｖ±20％ 230Ｖ±20％ 350Ｖ±20％ 性　能 項　目 条　件 インパルス放電 100Ｖ/μｓ ̶ ≦400Ｖ ̶ ≦650Ｖ 3J-1「 」 3J-2「 」 3J-3「 」 3J-4「 」 3J-5「 」 3J-6「 」 3J-7「 」 開始電圧 直流放電 350V± 400V± 1ｋＶ/μｓ ≦600V ≦500Ｖ ≦650Ｖ ≦750Ｖ 質量： 0.7（g） 開始電圧 100Ｖ/ｓ 90V± 145V± 230V± 250V± 300V± 20％ 20％ 20％ 20％ 20％ 20％ 20％ ■外観図（単位: mm） ＤＣ50Ｖ ≧1,000ＭΩ ≧10,000ＭΩ ̶ インパルス 100V/μｓ ≦700V ≦500V ≦600V ≦700V 11.5±0.5 φ7.5±0.2 絶縁抵抗 ＤＣ100Ｖ ̶ ≧10,000ＭΩ ■外観図（単位: mm） 放電 開始電圧 1kV/μｓ ≦850V ≦650V ≦750V ≦850V 静電容量 1ＭＨｚ ≦1.0ｐＦ 5±0.2 φ4.7±0.2 DC50V ≧10,000MΩ ̶ DCホールド 絶縁抵抗 オーバ特性 DC52V ̶ ≦150ｍｓ DC100V ̶ ≧10,000MΩ 1MH（z L-L） ≦1.5pF 交流電流耐量 AC・1s 5A 5回 5A 10回 静電容量 1MH（z L-E） ≦3.0pF インパルス 8/20μｓ 電流耐量 +5、‐5 回 3kA 5kA 30±2 30±2 DC 52V ≦150ms ̶ インパルス寿命 10/1,000μｓ DCホールド 300 回 10A 100A オーバ特性 DC 135V ̶ ≦150ms ̶ DC 150V ̶ ≦150ms A A φ1.0±0.1 交流電流 AC 5A×2・1s 10回 A U形 耐量 J1： 4.4±0.3 AC 10A×2・1s 1回 J3： 5.0±0.3 インパルス 8/20us・5kA×2 +5、-5回 適合規格 電流耐量 8/20us・10kA×2 1回 ●UL規格認証製品（E140906） インパルス 10/1000μs・ ●RoHSⅡ指令対応 寿命 200A×2 300回 ■外観図（単位: mm） 6±0.3 φ8±0.3 高電圧タイプ Y08SV形 30±2 30±2 適合規格 質量： 1.5（g） ●UL規格認証製品（E328370） ■性能表 ●RoHSⅡ指令対応 性　能 項　目 条　件 U-1「 」 U-2「 」 U-3「 」 U-4「 」 U-5「 」 U-6「 」 U-7「 」 U-8「 」 U-9「 」 U-10「 」 U-11「 」 直流放電開始電圧 100Ｖ/ｓ 75V±20％ 90V±20％ 145V±15％ 230V±15％ 250V±15％ 300V±15％ 350V±15％ 400V±15％ 470V±15％ 600V±15％ 800V±15％ インパルス放電 100V/μs ≦500V ≦600V ≦700V ≦800V ≦1,000V 開始電圧 10kV/μs ≦900V ≦1,000V ≦1,200V ≦1,500V DC50V ≧10,000MΩ ̶ ■性能表 絶縁抵抗 DC100V ̶ ≧10,000MΩ ̶ 性　能 DC250V ̶ ≧10,000MΩ 項　目 条　件 質量： 1.5（g） Y08SV-272「 」 Y08SV-312「 」 静電容量 1MHz ≦1.0ｐＦ ■外観図（単位: mm） 直流放電開始電圧 5kV/s 2,430～3,000V 2,850～3,500V DC 52V ≦150ｍｓ ̶ 8.8±0.3 φ8±0.3 インパルス放電開始電圧 1ｋＶ/μｓ ≦3,900V ≦3,700V DCホールド DC 80V ̶ ≦150ｍｓ ̶ オーバ特性 絶縁抵抗 ＤＣ1000Ｖ ≧100MΩ DC 135V ̶ ≦150ｍｓ ̶ 静電容量 1ＭＨｚ ≦1.0ｐＦ DC 150V ̶ ≦150ｍｓ インパルス電流耐量 8/20μｓ・3kA +10、‐10回 交流電流耐量 AC 10A・1s 5回 10回 インパルス寿命 8/20μｓ・100A 300回 30±2 30±2 インパルス 8/20μｓ・5kA 10回 電流耐量 8/20μｓ・10kA 1回 インパルス寿命 10/1,000μｓ・500A 300回 500回 7 Gas Discharge Tube Gas Discharge Tube 8 φ0.8±0.1 φ0.8±0.1 7±0.5 φ0.8±0.1

製品紹介　　Produ c t s 超高電圧タイプ 表面実装タイプ Y49形 SDH4形 適合規格 適合規格 ●RoHSⅡ指令対応 ●UL規格認証製品（E140906） 特　長 ●RoHSⅡ指令対応 ●電流耐量最大100kAの大容量アレスタ 特　長 ●鉄道信号、電力通信など大容量の雷サージ対策に最適 ●超小型表面実装型アレスタ ●電流耐量が大きい 用　途 ●各種電子機器 ●通信回線の防護 質量： 0.3（g） ●交換機 PBX ■外観図（単位: mm） ■推奨ランドパターン ■性能表 質量： 300（g） ●電話機 FAX （単位：mm） 性　能 ■性能表 項　目 条　件 Y49-700 Y49-930 Y49-1000 Y49-1200 Y49-1400 Y49-12kV Y49-23kV 性　能 4.5 項　目 条　件 直流放電 500Ｖ/ｓ 700V±100V 930V±90V 1,000V±150V 1,200V±200V 1,400V±150V ̶ SDH4-75 SDH4-90 SDH4-145 SDH4-200 SDH4-230 SDH4-350 開始電圧 5kV/s ̶ 12ｋV±3ｋV 20～25kV 直流放電開始電圧 100Ｖ/ｓ 75V±20% 90Ｖ±20％ 145Ｖ±20％ 200Ｖ±20％ 230Ｖ±20％ 350Ｖ±20％ 1.8 インパルス放電 10/200μs 3ｋV ̶ ≦2,800V ̶ φ20±0.5 開始電圧 4.2 1.2/50㎲ 30kV ̶ ≦30kV インパルス放電 100Ｖ/μｓ ≦500Ｖ ≦550Ｖ ≦650Ｖ DC250V ≧100MΩ ̶ ≧100MΩ ̶ 開始電圧 1ｋＶ/μｓ ≦600Ｖ ≦650Ｖ ≦750Ｖ ■外観図（単位: mm） 絶縁抵抗 DC500V ̶ ≧10,000MΩ ̶ ≧10,000MΩ ̶ 絶縁抵抗 ≧10,000ＭΩ（DC50V） ≧10,000ＭΩ（DC100V） 3.5±0.2 DC1000V ̶ ≧100MΩ ≧10,000MΩ 4.4 静電容量 ≦0.5pF 静電容量 1MHz ̶ ≦10pF ̶ 0.5±0.1 0.5±0.1 2.9±0.2 AC 1,000A・0.3s ̶ 10回 ̶ DCホールドオーバ特性 ≦150ｍｓ（DC52V） ≦150ｍｓ （DC80V） ≦150ｍｓ（DC135V） AC 20A・80s ̶ 20回 ̶ 交流電流耐量 交流電流耐量 AC50Hz・5A・1s 10回 AC 70A・20s 20回 ̶ 20回 ̶ 30±0.2 AC 500A・0.3s 10回 ̶ 10回 ̶ インパルス電流 .2 耐量 8/20μs・5kA 10回 42±0.5 2－φ6.5 21±1.0 インパルス電流 8/20μs・40kA ̶ 5回 ̶ φ5 .4± 0 インパルス寿命 10/1,000μs・100A 300回 φ49±2.5 耐量 8/20μs・80kA ̶ 1回 同軸タイプ 3SDH4形 CA形 適合規格 ●UL規格認証製品（E140906） 適合規格 ●RoHSⅡ指令対応 ●UL規格認証製品（E140906） ※CA-150/CA2-400を除く 特　長 ●RoHSⅡ指令対応 ●超小型表面実装型アレスタ 特　長 ●電流耐量が大きい ●同軸ケーブルまたはコネクタ内部に対応 用　途 ●大電流の複数回放電に対応 ●各種電子機器 ●放射性物質を使用せず、メンテナンス不要 ●通信回線の防護 ●低静電容量 1.5pF ●交換機 PBX 質量： 0.6（g） ●ニッケルまたは錫メッキ仕様 ●電話機 FAX 用　途 ●同軸ケーブル通信システム向け 質量： CA:1.14, CA2:2.22（g） ■性能表 ■性能表 ■推奨ランドパターン 性　能 ■外観図（単位: mm） 性　能 （単位：mm） 項　目 条　件 項　目 条　件 CA-150（Tin） CA-200（Tin） CA-400 CA2-400 3SDH4-75 3SDH4-90 3SDH4-145 3SDH4-200 3SDH4-230 3SDH4-350 直流放電 開始電圧 100V/s 150V±25％ 140～250V 200～600V 300～600V 直流放電 開始電圧 100Ｖ/ｓ 75V 90V 145V 200V 230V 350V ±20％ ±20％ ±20％ ±20％ ±20％ ±20％ 4.5 インパルス放電 1kV/μs ≦700V ̶ ≦800V A インパルス放電 100V/μs ≦500V ≦550V ≦650V 開始電圧 100V/μs ̶ ＜1,000V ̶ 3 開始電圧 2.4 1kV/μs ≦600V ≦650V ≦750V 絶縁抵抗 DC 100V ≧10,000MΩ ≧1,000MΩ 4.8 3.5±0.5 6±0.2 3.5±0.5 φ0.3 φ6±0.1 DC50V ≧10,000MΩ ̶ 8.4 A 静電容量 1MHz ＜1.5pF CA 絶縁抵抗 DC100V ̶ ≧10,000MΩ DCホールド オーバー電圧 DC48V・1A ̶ ≦150㎳ ̶ ■外観図（単位: mm） 静電容量 1MHz ≦1.0ｐＦ 交流電流耐量 AC50Hz・5A・1s ̶ 10回 DC52V ≦150ｍｓ ̶ 1.2±0.1 4.4±0.2 インパルス電流 8/20μs・5kA 10回 ̶ DCホールド 0.6±0.1 0.6±0.1 2.9 オーバ特性 DC80V ̶ ≦150ｍｓ ̶ 耐量 10/350μs・2.5kA ̶ +1、-1回 最大インパルス 8/20μs・10kA 1回 15回 +5、-5回 DC135V ̶ ≦150ｍｓ 電流耐量 8/20μs・18kA ̶ 1回 交流電流耐量 AC50Hz 5A×2・1s 10回 10/1,000μs・100A 300回 10回 100回 インパルス電流 インパルス寿命 耐量 8/20μs・5kA×2 +5回, -5回 7.2±0.3 5.4 ±0 .2 10/1,000μs・10A ̶ 500回 3.5±0.5 6±0.2 3.5±0.5 A φ0.3 A 続流遮断 DC70V・1.4A ̶ ≦30㎳ CA2-400 インパルス寿命 10/1,000㎲・100A×2 300回 9 Gas Discharge Tube Gas Discharge Tube 10 17±1 6±0.2 82±1 φ2.5 φ1±0.05 φ1±0.05 φ9±0.3 φ3.8 4.4±0.2 4.4±0.2 2.9±0.2 2.9

製品紹介　　Produ c t s AVタイプ ■ GDT製品性能表 AV-11形 2極管タイプ AV-13形 最大 最大AC AC電流 AV-14形 品　名 Vs規格 Vss Vss Vss IR 静電 インパルス ホールド インパルス ルス 電流耐量 耐量 AC電流耐量 インパルス寿命 使用温度 アレスタ アレスタ （100V/μs）（1kV/μs） （その他） （MΩ） 容量 オーバ電圧 電流耐量 電流耐量 インパ 8/20μs （8/20μs 電流耐量 （pF） （ （その他） （AC 50Hz、（AC 50Hz, （その他） AC寿命 （℃） 径 高さ 備考 その他測定項目） 1回） 10回） 1s、1回） 1s,10回） （mm） （mm）（ /200μs 適合規格 Y06S-90 DC90V 10 ±20% ̶ ≦700V 20kV ≦ ≧10,000 ≦1 ̶ 3kA ̶ 10/200μs 2kA 1,000μs 1,000V ±1回 3A ̶ ̶ 10/ 100A 200回 -40～85 6 4.3 ●UL規格認証製品（E328370） 10/200μs Y06S-100 DC100V ±20% ̶ ≦700V 20kV ≦ ≧10,000 ≦1 ̶ 3kA ̶ 10/200μs 2kA ̶ 10/200μs ●RoHSⅡ指令対応 1,000V ±1回 3A ̶ 100A 200回 -40～85 6 4.3 Y06SZ-230 DC180-280V ̶ ≦700V ̶ ≧10,000 ≦1 ̶ ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μs 100A 200回 -30～65 6 4.3 特　長 Y06SZ-350 DC280-420V ̶ ≦800V ̶ ≧10,000 ≦1 ̶ ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μs 100A 200回 -30～65 6 4.3 ●交流125V、240V、440V以下の低圧電源回路の防護 1.2/50μs ●素子タイプなので、省スペースでの設置が可能 Y08S-90 DC90V ±20% ̶ ̶ 5kV ≧10,000 ≦1 ̶ 10kA ̶ ̶ 10A ̶ ̶ ̶ -30～65 8 6.6 ≦1,000V ■外観図（単位: mm） Y08S-230 DC230V 1.2/50μs ±15% ̶ ̶ 5kV ≧10,000 ≦1 ̶ 10kA ̶ ̶ 10A ̶ ̶ ̶ -30～65 8 6.6 ≦1,000V MAX12 MAX16 MAX13 MAX16 1.2/50μs Y08S-350 DC350V MAX11 MAX11 ±15% ̶ ̶ 5kV ≧10,000 ≦1 ̶ 10kA ̶ ̶ 10A ̶ ̶ ̶ -30～65 8 6.6 ≦1,000V DC52V, ■性能表 Y08J-90 DC90V ±20% ≦450V ≦550V ̶ ≧10,000 ≦1 260Ω, ̶ 20kA ̶ ̶ 20A ̶ 10/1,000μs ≦150ms 200A 300回 -40～90 8 8 DC52V, 性　能 Y08J-230 DC184-276V ≦600V ≦700V ̶ ≧10,000 ≦1 260Ω, ̶ 20kA ̶ ̶ 20A ̶ 10/1,000μs 項　目 ≦150ms 500A 500回 -40～90 8 8 AV-11 AV-13 AV-14 DC52V, Y08J-250 DC250V ±20% ̶- ≦1,000V ̶ ≧10,000 ≦1.5 260Ω, ̶ 15kA ̶ ̶ 20A ̶ 10/1,000μs ≦150ms 100A 300回 -40～90 8 8 公称回路電圧 AC125V AC240V AC440V 10±1 11±1 DC52V, Y08J-350 DC350V ±20% ≦800V ≦900V ̶ ≧10,000 ≦1 260Ω, ̶ 20kA ̶ ̶ 20A ̶ 10/1,000μs インパルス放電開始 800V以下 1.2kV以下 2kV以下 φ0.8 φ0.8 ≦150ms 200A 300回 -40～90 8 8 電圧 AV-11 AV-13 DC52V, （10/200μs・3kV印加時） MAX16 MAX16 Y08J-470 DC376-564V ≦900V ≦1,000V ̶ ≧10,000 ≦0.7 260Ω, 25kA 20kA 8/20μs 40kA 1回 40A 20A 50A 9Cycles 10/1,000μs ≦150ms 1回 500A 500回 -40～90 8 8 インパルス MAX11 DC52V, 電流耐量 4.5kA（8/20μs）、1回 Y08J-600 DC600V ±20% ≦950V ≦1,100V ̶ ≧10,000 ≦1 200mA, 40kA 20kA ̶ 40A 20A 50A 9Cycles 10/1,000μs ≦150ms 1回 500A 500回 -40～90 8 8 寸法（ mm） W16×D12×H50 W16×D13×H50 W16×D16×H50 DC52V, Y08J-800 DC800V 9Cycles 10/1,000μs ±20% ≦1,300V ≦1,500V ̶ ≧10,000 ≦1 200mA, 40kA 20kA ̶ 40A 20A 50A ≦150ms 1回 500A 500回 -40～90 8 8 質量（g） 4 5 6 1.2/50μs Y08J-122 DC1,200V ±20% ̶ ≦1,600V 6kV ≧10,000 ≦1 ̶ ̶ 10kA ̶ ̶ ̶ ̶ ̶ -40～90 8 8 ≦2,000V 13±1 Y08J-202 DC2,000V 1.2/50μs, ±20% ̶ ̶ 10kV ≧10,000 ≦1 ̶ ̶ 10kA ̶ ̶ ̶ ̶ 8/20μs 30～65 8 8 ≦2,800V 100A 100回 - φ0.8 DC52V, AV-14 Y08JS-90 DC90V ±20% ̶ ≦800V ̶ ≧1,000 ≦1.5 260Ω, ̶ 20kA 10/350μs 5kA 2回 ̶ 20A ̶ 10/1,000μs ≦150ms 100A 300回 -30～65 8 6 DC52V, Y08JS-145 DC145V ±30V ̶ ≦800V ̶ ≧1,000 ≦1.5 260Ω, ̶ 13kA ̶ ̶ 20A ̶ ̶ -30～65 8 6 ≦150ms AV3P1形 1.2/50μs Y08JS-200 DC200V ±10% ̶ ̶ 5kV ≧10,000 ̶ ̶ ̶ 2.5kA ̶ ̶ ̶ 2A 2s 10回 ̶ -30～65 8 6 CP-ND用 ≦750V （単品売り可） AV3P2形 DC52V, Y08JS-230 DC180-280V ̶ ≦800V ̶ ≧1,000 ≦1.5 260Ω, ̶ 13kA ̶ ̶ 20A ̶ 10/1,000μs ≦150ms 100A 300回 -30～65 8 6 DC52V, Y08JS-250 DC200-300V ̶ ≦800V ̶ ≧1,000 ≦1.5 260Ω, ̶ 13kA ̶ ̶ 20A ̶ ̶ -30～65 8 6 適合規格 ≦150ms DC52V, ●UL規格認証製品（E328370） Y08JS-350 DC290-430V ̶ ≦800V ̶ ≧1,000 ≦1.5 260Ω, ̶ 13kA ̶ ̶ 20A ̶ ̶ -30～65 8 6 ≦150ms ●RoHSⅡ指令対応 DC52V, Y08U-75 DC75V 00μs ±20% ̶ ≦800V ̶ ≧10,000 ≦1 260Ω, 10kA ̶ ̶ 10A ̶ ̶ 10/1,0 ≦150ms 500A 200回 -40～90 8 6 特　長 Y08U-90 DC90V DC52V, ±20% ̶ ≦800V ̶ ≧10,000 ≦1 IEEE, 10kA ̶ ̶ 10A ̶ ̶ 10/1,000μs ≦150ms 500A 200回 -40～90 8 6 ●交流125V、240V以下の低圧電源回路の防護 Y08UZ-145 DC145V ±20% ̶ ≦800V ̶ ≧10,000 ≦1 DC80, ≦150ms 10kA ̶ ̶ 10A ̶ ̶ 10/1,000μs 500A 200回 -40～90 8 6 ●素子タイプなので、省スペースでの設置が可能 ●3極構造なので、単相2線式のラインには1個で対応可能 Y08UZ-230 DC230V 1,000μs ±15% ̶ ≦800V ̶ ≧10,000 ≦1 DC135, ≦150ms 10kA ̶ ̶ 10A ̶ ̶ 10/ 500A 200回 -40～90 8 6 Y08UZ-250 DC250V 5, ±15% ̶ ≦850V ̶ ≧10,000 ≦1 DC13 ≦150ms 10kA ̶ ̶ 10A ̶ ̶ 10/1,000μs 500A 200回 -40～90 8 6 ■外観図（単位: mm） Y08UZ-300 DC270-345V ̶ ≦850V ̶ ≧10,000 ≦1 DC135, ≦150ms 10kA ̶ ̶ 10A ̶ ̶ 10/1,000μs 500A 200回 -40～90 8 6 MAX19 MAX16 MAX22 MAX16 Y08UZ-350 DC350V 0/1,000μs ±15% ̶ ≦850V ̶ ≧10,000 ≦1 DC150, ≦150ms 10kA ̶ ̶ 10A ̶ ̶ 1 500A 200回 -40～90 8 6 ■性能表 表示 表示 Y08UZ-400 DC400V 150, ±15% ̶ ≦900V ̶ ≧10,000 ≦1 DC ≦150ms 10kA ̶ ̶ 10A ̶ ̶ 10/1,000μs 500A 200回 -40～90 8 6 性　能 項　目 DC150V, AV3P1 AV3P2 Y08UZ-470 DC470V ±15% ̶ ≦1,100V ̶ ≧10,000 ≦1 IEEE, 10kA ̶ ̶ 10A ̶ ̶ 10/1,000μs ≦150ms 500A 200回 -40～90 8 6 公称回路電圧 AC125V AC240V DC150V, Y08UZ-600 DC600V ±15% ̶ ≦1,500V ̶ ≧10,000 ≦1 IEEE, 10kA ̶ ̶ 10A ̶ ̶ 10/1,000μs ≦150ms 500A 200回 -40～90 8 6 インパルス放電開始 800V以下 1.2kV以下 7.4±1 7.4±1 φ0.8±0.1 8.4±1 8.4±1 φ0.8±0.1 DC150V, 電圧 Y08UZ-800 DC800V ±15% ̶ ≦2,000V ̶ ≧10,000 ≦1 IEEE, 10kA ̶ ̶ 10A ̶ ̶ 10/1,000μs （ 10/200μs・3kV印加時） （リード線のセンター間 （リード線のセンター間 ≦150ms 500A 200回 -40～90 8 6 根本寸法） 根本寸法） DC 135V, インパルス電流耐量 9kA（8/20μs）、1回 AV3P1 AV3P2 Y08UZ-102 DC800- 1,300V ̶ ≦1,500V ̶ ≧10,000 ≦1 1,300Ω, ̶ 5kA ̶ ̶ ̶ 5A 1s 5回 10/1,000μs ≦150ms 100A 300回 -40～90 8 6 寸法（ mm） W16×D20×H37 W16×D23×H37 DC52, 10A 1s 5回 U-1 DC75V ±20% ≦500V ̶ 10kV/μs ≦900V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ ̶ 65A 9Cycles 10/1,000μs ≦150ms 1回 500A 300回 -30～65 8 6 質量（g） 8 10 U-2 DC90V /μs DC52, 10A 1s 5回 ±20% ≦500V ̶ 10kV ≦900V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ ̶ 65A 9Cycles 10/1,000μs 6 ≦150ms 1回 500A 300回 -30～65 8 DC80, 10A 1s 5回 U-3 DC145V 1,000μs ±20% ≦500V ̶ 10kV/μs ≦900V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ ̶ 65A 9Cycles 10/ ≦150ms 1回 500A 300回 -30～65 8 6 DC135, 10A 1s 5回 U-4 DC230V /μs ±15% ≦600V ̶ 10kV ≦900V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ ̶ 65A 9Cycles 10/1,000μs ≦150ms 1回 500A 300回 -30～65 8 6 11 Gas Discharge Tube Gas Discharge Tube 12 MIN17 MAX20 MIN30 MAX20 MIN30 MAX20 MIN17 MAX20 MIN30 MAX20

製品紹介　　Produ c t s 最大 最大 インパルス インパルス 最大AC AC電流 インパルス インパルス 最大AC AC電流 品　名 Vs規格 Vss Vss Vss IR 静電 ホールド 電流耐量 インパルス 電流耐量 耐量 AC電流耐量 インパルス寿命 使用温度 アレスタ アレスタ （100V/μs）（1kV/μs） （その他） （MΩ） 容量 電流耐量 品　名 Vs規格 Vss Vss Vss IR 静電 インパルス寿命 使用温度 アレスタ アレスタ （pF） オーバ電圧 （8/20μs （8/20μs 電流耐量 （AC 50Hz、（AC 50Hz, （その他） AC寿命 （℃） 径 高さ 備考 （100V/μs）（1kV/μs） （その他） （MΩ） 容量 ホールド 電流耐量 電流耐量 インパルス 量 電流耐量 耐量 AC電流耐量 （pF） オーバ電圧 （8/20μs （8/20μs 電流耐 （その他） （AC 50Hz、（AC 50Hz, （その他） AC寿命 （℃） 径 高さ 備考 （mm） （mm）（その他測定項目） 1回） 10回） （その他） 1s、1回） 1s,10回） （mm） （mm）（その他測定項目） 1回） 10回） 1s、1回） 1s,10回） DC135, 10/200μs DC150V, U-5 DC250V 00μs ±15% ≦600V ̶ 10kV/μs ≦1,000V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ 10A 65A 9Cycles 10/1,0 Y20-610 DC610 kA 1回 10/200μs ≦150ms 1回 500A 500回 -30～65 8 6 ±90V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 10 ≦1,000V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 500A -30～65 20 7 1,000回 DC150, s DC150V, 10/200μs U-6 DC300V ±15% ≦700V ̶ 10kV/μs ≦1,000V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ 10A 65A 9Cycles 10/1,000μs Y20-700 DC700 10/200μ ≦150ms 1回 500A 500回 -30～65 8 6 ±100V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 10kA 1回 500A -30～65 20 7 ≦1,200V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 1,000回 10/200μs DC150V, 10/200μs U-7 DC350V /μs DC150, ±15% ≦700V ̶ 10kV ≦1,000V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ 10A 65A 9Cycles 10/1,000μs Y20-800 DC800 ≦150ms 1回 500A 500回 -30～65 8 6 ±120V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 10kA 1回 ≦1,400V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 500A -30～65 20 7 1,000回 10/200μs DC150V, U-8 DC400V 0kV/μs DC150, ±15% ≦700V ̶ 1 ≦1,000V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ 10A 65A 9Cycles 10/1,000μs Y20-900 DC900 10kA 1回 10/200μs ≦150ms 1回 500A 500回 -30～65 8 6 ±120V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 30～65 20 7 ≦1,600V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 500A - 1,000回 DC150, /200μs DC150V, 10/200μs U-9 DC470V les 10/1,000μs ±15% ≦700V ̶ 10kV/μs ≦1,000V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ 10A 65A 9Cyc Y20-1100 DC1,100 10 ≦150ms 1回 500A 500回 -30～65 8 6 ±220V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 10kA 1回 20回 500A -30～65 20 7 ≦2,000V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 1,000回 DC150, 10/200μs U-10 DC600V 00μs ±15% ≦800V ̶ 10kV/μs ≦1,200V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ 10A 65A 9Cycles 10/1,0 Y20-1200 DC1,200 ≦150ms 1回 500A 500回 -30～65 8 6 ±200V ̶ ̶ 3kV ≧10,000 ≦5 ̶ ̶ ̶ ̶ ̶ ̶ 50A 0.1s 20回 ̶ -20～60 20 7 ≦2,200V DC150, 10/200μs U-11 DC800V /μs ±15% ≦1,000V ̶ 10kV ≦1,200V ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ 10A 65A 9Cycles 10/1,000μs Y20-1300 DC1,300 ≦150ms 1回 500A 500回 -30～65 8 6 ±200V ̶ ̶ 3kV ≧10,000 ≦5 ̶ ̶ ̶ ̶ ̶ ̶ 50A 0.1s 20回 ̶ -20～60 20 7 ≦2,400V DC150, 10/200μs Y08-802 DC8,000V ±20% ≦10kV ̶ 10kV/μs ≦12kV ≧10,000 ≦1 200mA, 5kA 1kA ̶ ̶ 1A ̶ 8/20μs Y20-1600 DC1,400- ≦150ms 200A 20回 -40～90 8 13 1700V ̶ ̶ 3kV ≧10,000 ≦5 ̶ ̶ ̶ ̶ ̶ ̶ 50A 0.1s 20回 ̶ -20～60 20 7 ≦2,200V Y08-103 DC10kV ±20% ̶ ̶ ̶ ≧10,000 ≦1 ̶ ̶ ̶ ̶ ̶ ̶ ̶ 8/20μs 200A 20回 -40～90 8 13 Y20-550AV DC490-630V ̶ ≦900V ̶ ≧10,000 ≦5 ̶ 80kA ̶ 8/20μs 40kA 5回 8/20μs 40kA 20回 ̶ ̶ ̶ ̶ -40～70 20 7 Y08-123 DC12kV ±20% ̶ ̶ ̶ ≧10,000 ≦1 ̶ ̶ ̶ ̶ ̶ ̶ ̶ 8/20μs 200A 20回 -40～90 8 17 Y20-610AV DC520-700 ̶ ≦1,000V ̶ ≧10,000 ≦5 ̶ 75kA ̶ 8/20μs 60kA 2回 10/350μs 15kA 1回 ̶ ̶ ̶ ̶ -40～70 20 7 Y08-143 DC14kV ±20% ̶ ̶ ̶ ≧10,000 ≦1 ̶ ̶ ̶ ̶ ̶ ̶ ̶ 8/20μs 200A 20回 -40～90 8 17 Y20-900AV DC840- 1,000V ̶ ≦1,300V ̶ ≧10,000 ≦5 ̶ 80kA ̶ 8/20μs 40kA 5回 8/20μs 40kA 20回 ̶ ̶ ̶ ̶ -40～70 20 7 10/200μs Y08-163 DC16kV ±20% ̶ ̶ ̶ ≧10,000 ≦1 ̶ ̶ ̶ ̶ ̶ ̶ ̶ 8/20μs 200A 20回 -40～90 8 17 Y49-90L DC90V ±20% ̶ ̶ 3kV ≧10,000 ≦10 ̶ 40kA ̶ 8/20μs 20kA 20回 ̶ ̶ 5,000A 0.1s ≦800V 1回 ̶ -20～60 49 36 DC150V, 10/200μs Y08Z-1000 DC1,000V ±20% ≦1,500V ̶ ̶ ≧10,000 ≦1 IEEE, 10kA 3kA ̶ ̶ 1A 50Hz,5A, 10/1,000μs Y49-145L DC145V s ≦150ms 9Cycles,1回 500A 200回 -30～65 8 8 ±20% ̶ ̶ 3kV ≧10,000 ≦10 ̶ 40kA ̶ 8/20μs 20kA 20回 ̶ ̶ 5,000A 0.1 ≦800V 1回 ̶ -20～60 49 36 10/200μs Y-242 DC2,400V ±20% ≦3,000V ̶ ̶ ≧10,000 ≦1 ̶ 10kA 3kA ̶ ̶ 1A 5A 9Cycles 10/1,000μs 1回 500A 10回 -40～90 8 8.5 Y49-230L DC230V ±20% ̶ ̶ 3kV ≧10,000 ≦10 ̶ 40kA ̶ 8/20μs 20kA 20回 ̶ ̶ 5,000A 0.1s ≦1,000V 1回 ̶ -20～60 49 36 Y-152 DC1,500V ±20% ≦2,200V ̶ ̶ ≧10,000 ≦1 ̶ 10kA 3kA ̶ ̶ 1A 5A 9Cycles 10/1,000μs 1回 500A 10回 -40～90 8 8.5 Y49-350L DC350V 10/200μs 0A 0.1s ±20% ̶ ̶ 3kV ≧10,000 ≦10 ̶ 40kA ̶ 8/20μs 20kA 20回 ̶ ̶ 5,00 ≦1,000V 1回 ̶ -20～60 49 36 10/200μs Y-212 DC2,100V 10/1,000μs ±20% ≦2,700V ̶ ̶ ≧10,000 ≦1 ̶ 10kA 3kA ̶ ̶ 1A 5A 9Cycles 1回 500A 10回 -40～90 8 8.5 Y49-450L DC360-540V ̶ ̶ 3kV ≧10,000 ≦10 ̶ 80kA ̶ 10/200μs 20kA -20～60 49 36 ≦1,500V 30回 ̶ ̶ 1,000A 0.3s 30回 5,000A 0.1s 1回 ̶ 10/200μs Y-302 DC3,000V ±20% ≦4,000V ̶ ̶ ≧10,000 ≦1 ̶ 5kA 1kA ̶ ̶ 1A 5A 9Cycles 10/1,000μs 1回 500A 10回 -40～90 8 8.5 Y49-550L DC450-650V ̶ ̶ 3kV ≧100 ≦10 ̶ ̶ ̶ ̶ ̶ ̶ 200A 3s 1回 AC 20A 80s ≦1,500V 20A 80s 30回 100回 -20～60 49 36 70A 20s Y-402 DC4,000V ±20% ≦5,000V ̶ ̶ ≧10,000 ≦1 ̶ 10kA 1kA ̶ ̶ 1A 5A 9Cycles 10/1,000μs 1回 500A 10回 -40～90 8 8.5 Y49-700L DC600-800V ̶ ̶ ̶ ≧100 ≦10 ̶ ̶ ̶ ̶ ̶ ̶ 20回 ̶ -20～60 49 36 500A 0.3s 10回 Y-602 DC6,000V 9Cycles 10/1,000μs ±20% ≦8,000V ̶ ̶ ≧10,000 ≦1 ̶ 5kA 1kA ̶ ̶ 1A 5A 1回 500A 10回 -40～90 8 13 Y49-800L DC800 70A 20s ±120V ̶ ̶ ̶ ≧100 ≦10 ̶ ̶ ̶ ̶ ̶ ̶ 20回 ̶ -20～60 49 36 500A 0.3s 10回 Y08AV-90 DC90V V/μs ±20% ̶ ≦600V 10k ≦1,000V ≧10,000 ≦1 ̶ 10kA ̶ ̶ 10A ̶ ̶ 8/20μs 2kA ±5回 -30～65 8 6.6 Y49-930L DC930 70A 20s 20回 ±90V ̶ ̶ ̶ ≧10,000 ≦10 ̶ ̶ ̶ ̶ ̶ ̶ 500A 0.3s 10回 ̶ -20～60 49 36 Y08AV-230 DC230V ±20% ̶ ≦700V 10kV/μs ≦1,000V ≧10,000 ≦1 ̶ 10kA ̶ ̶ 10A ̶ ̶ 8/20μs 2kA ±5回 -30～65 8 6.6 Y49-1000L DC1,000 ±150V ̶ ̶ ̶ ≧10,000 ≦10 ̶ ̶ ̶ ̶ ̶ ̶ 70A 20s 20回 500A 0.3s 10回 ̶ -20～60 49 36 Y08SV-272 DC2,430- 3,000V ̶ ≦3,900V ̶ ≧100 ≦1 ̶ ̶ ̶ 8/20μs 3kA 20回 ̶ ̶ ̶ 8/20μs 100A 300回 -40～90 8 8.8 Y49-1100L DC1,100 20回 ±165V ̶ ̶ ̶ ≧10,000 ≦10 ̶ ̶ ̶ ̶ ̶ ̶ 70A 20s 500A 0.3s 10回 ̶ -20～60 49 36 10/200μs DC60V, Y08SV-312 DC2,850- 3,500V ̶ ≦3,700V ̶ ≧100 ≦1 ̶ ̶ ̶ 8/20μs 3kA 20回 ̶ ̶ ̶ 8/20μs 100A 300回 -40～90 8 8.8 Y49-1200L DC1,000- 1400V ̶ ̶ 3kV ≧100 ≦10 200mA, ̶ ̶ ̶ ̶ ̶ 1,000A 0.3s 10回 AC 1kA 0.3s ≦2,800V ≦150ms 5,000A 0.1s 1回 50回 -20～60 49 36 Y08SV-522 DC4,675- .5kV/μs 6,600V ̶ ̶ 7 ≦8,000V ≧10,000 ≦1 ̶ ̶ 5KA ̶ ̶ ̶ ̶ ̶ -40～90 8 8.8 Y49-1400L DC1,400 ±150V(5kV/s) ̶ ̶ ̶ ≧10,000 ≦10 ̶ ̶ ̶ ̶ ̶ ̶ 70A 20s 20回 AC 500A 500A 0.3s 10回 0.3s 10回 -20～60 49 36 DC9,000- YX08-200 DC200V ±10% ̶ ≦1,000V ̶ ≧10,000 ≦3 ̶ 20kA ̶ ̶ 20A ̶ ̶ ̶ -30～65 7.6 20 Y49-12KVL 15,000V ̶ ̶ ̶ ≧100 ≦10 ̶ ̶ ̶ 8/20μs 40kA 5回 ̶ ̶ ̶ ̶ -20～60 49 36 (5kV/s) DC20-25kV(5kV/s)/ 1.2/50μs YX08-230 DC230V ±15% ̶ ≦1,000V ̶ ≧10,000 ≦3 ̶ 20kA ̶ ̶ 20A ̶ ̶ ̶ -30～65 7.6 20 Y49-23KV AC14.2-17.7kV ̶ ̶ 30kV ≧10,000 ≦10 ̶ 80kA ̶ ̶ ̶ ̶ ̶ ̶ -40～70 49 36 (50-60Hz) ≦30kV CA-150 DC150V ±25% ̶ ≦700V ̶ ≧10,000 ≦1.5 ̶ 10kA 5kA ̶ ̶ ̶ ̶ ̶ -30～65 6 6 Y49-1000A DC806- 1,202V ̶ ̶ ̶ ≧10,000 ≦10 ̶ ̶ ̶ ̶ ̶ ̶ AC 5,000A 0.2s 10回 ̶ -20～60 49 36 DC52V, CA-200 DC140-250V ̶ ≦700V ̶ ≧10,000 ≦1.5 ̶ 10kA 5kA ̶ ̶ ̶ ̶ ̶ -30～65 6 6 Y08NS-230 DC184-276V ≦500V ≦650V ̶ ≧10,000 ≦1 260Ω, 25kA 20kA ̶ 40A 20A 130A 9Cycles 10/1,000μs ≦150ms 1回 500A 500回 -40～90 8 6 DC48V, DC 135V, CA-400 DC300-500V ̶ ≦700V ̶ ≧10,000 ≦1.5 1A, 5kA ̶ ̶ ̶ ̶ ̶ ̶ -30～65 6 6 Y08NS-470 DC376-564V ̶ ≦700V ̶ ≧10,000 ≦1.5 1,300Ω, ̶ 20kA ̶ ̶ ̶ ̶ ̶ -40～90 8 6 ≦150ms ≦150ms DC70V, CA2-400 DC300-600V ̶ ≦800V ̶ ≧1,000 ≦1.5 1.4A, 18kA 10kA 10/350μs 2.5kA 10/1000μs A -30～65 9 13 Y08NS-500 DC400-600V ̶ ≦800V ≦1,100V ≦30ms 2回 ̶ 5A ̶ 100 100回 (10kV/μs) ≧10,000 ≦1.5 ̶ ̶ 20kA 10/350μs 2.5kA 2回 ̶ ̶ ̶ ̶ -40～90 8 6 DC 135V, Y12-2000 DC1,800- 2,600V ̶ ̶ ̶ ≧2,000 ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ -30～65 ケース型式 Y08NS-600 DC480-720V ̶ ≦800V ̶ ≧10,000 ≦1.5 1300Ω,≦ ̶ 20kA ̶ ̶ ̶ ̶ ̶ -40～90 8 6 150ms Y12-3000B DC2,500- 3,300V ̶ ̶ ̶ ≧2,000 ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ -30～65 12 20.2 Y05-60 DC51-72V ̶ ≦600V ̶ ≧10,000 ≦1 ̶ 3kA 5kA ̶ 10A ̶ 5A 1s 5回 10/1,000μs 10A 300回 -40～90 4.7 5 DC52V, Y12-3000 DC2,500- 3,300V ̶ ̶ ̶ ≧2,000 ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ -30～65 ケース型式 Y05-75 DC75V ±20% ̶ ≦600V ̶ ≧10,000 ≦1 260Ω, ̶ 5kA ̶ ̶ ̶ 5A 1s 5回 10/1,000μs ≦150ms 100A 300回 -40～90 4.7 5 μs DC52V, 10/200μs DC52V, Y20-90 DC90 10/200 ±20V ̶ ̶ 3kV ≧10,000 ≦5 200mA,≦ ̶ ̶ 10/200μs 10kA 1回 Y05-90B DC90V ≦700V 150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 500A -30～65 20 7 1,000回 ±20% ≦400V ≦500V ̶ ≧10,000 ≦1 260Ω, ̶ 5kA ̶ ̶ ̶ 5A 1s 5回 10/1,000μs ≦150ms 100A 300回 -30～65 4.7 5 10/200μs DC80V, DC52V, Y20-230 DC230 0μs 10kA 1回 10/200μs ±40V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/20 Y05-230 DC230V ≦700V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 500A -30～65 20 7 1,000回 ±20% ̶ ≦650V ̶ ≧10,000 ≦1 260Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μs ≦150ms 100A 300回 -30～65 4.7 5 10/200μs DC80V, 10/200μs Y20-250 DC250 ±50V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 10kA 1回 回 500A -30～65 20 7 Y05-350 DC350V DC52V, s ≦750V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20 1,000回 ±20% ≦650V ≦750V ̶ ≧10,000 ≦1 260Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μ ≦150ms 100A 300回 -30～65 4.7 5 10/200μs DC80V, V, Y20-290 DC290 ±50V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 10kA 1回 50A 0.1s 20回 10/200μs Y05-600 DC600V DC52 ≦750V ≦150ms 10/200μs 400A 300回 ̶ ̶ 20A 10s 1回 400A -30～65 20 7 1,000回 ±20% ≦900V ≦1,000V ̶ ≧10,000 ≦1 260Ω, ̶ 2.5kA ̶ ̶ 5A ̶ 10/1,000μs ≦150ms 100A 300回 -30～65 4.7 5 Y20-350 DC350 10/200μs DC80V, s 10kA 1回 10/200μs ±60V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μ -30～65 20 7 Y05-152 DC1,500V μs ≦750V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 500A 1,000回 ±20% ̶ ≦2,200V ̶ ≧10,000 ≦1 ̶ 2.5kA ̶ 8/20μs 2kA 3回 ̶ ̶ 0.5A 1s 10回 8/20 100A 300回 -40～90 4.7 6 10/200μs DC150V, 10/200μs Y20-425 DC425 ±60V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 10kA 1回 500A -30～65 20 7 Y05-212 DC2,100V ≦750V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 1,000回 ±20% ̶ ≦3,000V ̶ ≧10,000 ≦1 ̶ 2.5kA ̶ 8/20μs 2kA μs 3回 ̶ ̶ 0.5A 1s 10回 8/20 100A 300回 -40～90 4.7 6 0/200μs DC150V, Y20-490 DC490 1 50A 0.1s 20回 10/200μs ,700V 8/20μs 2kA 8/20μs ±70V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/200μs 10kA 1回 Y05-272 DC2 ≦800V ≦150ms 10/200μs 400A 300回 ̶ ̶ 20A 10s 1回 400A -30～65 20 7 1,000回 ±20% ̶ ≦3,500V ̶ ≧10,000 ≦1 ̶ 3kA ̶ 3回 ̶ ̶ ̶ 100A 300回 -40～90 4.7 6 絶縁耐圧 （AC1250V,1s） Y20-550 DC550 10/200μs DC150V, 200μs 10kA 1回 10/200μs ±100V ̶ ̶ 3kV ≧10,000 ≦5 200mA, ̶ ̶ 10/ Y05-312 DC2,700V ≦1,000V ≦150ms 10/200μs 500A 200回 100A ̶ 50A 0.1s 20回 500A -30～65 20 7 1,000回 ±20% ̶ ≦3,700V ̶ ≧10,000 ≦1 ̶ 3kA ̶ 8/20μs 2kA 8/20μs 耐圧 3回 ̶ ̶ ̶ 100A 300回 -40～90 4.7 6 絶縁 （AC1500V,1s） 13 Gas Discharge Tube Gas Discharge Tube 14

製品紹介　　Produ c t s 最大 インパルス インパルス 最大AC AC電流 3極管タイプ 品　名 Vs規格 Vss Vss Vss IR 静電 ホールド 電流耐量 インパルス 電流耐量 耐量 AC電流耐量 インパルス寿命 使用温度 アレスタ アレスタ （100V/μs）（1kV/μs） （その他） （MΩ） 容量 電流耐量 （pF） オーバ電圧 （8/20μs （8/20μs 電流耐量 （AC 50Hz、（AC 50Hz, （その他） AC寿命 （℃） 径 高さ 備考 1回） 10回） （その他） 1s、1回） 1s,10回） （mm） （mm）（その他測定項目） 最大 インパルス DC52V, 8/20μs 品　名 Vs規格 Vss Vss Vss IR 静電 ホールド インパルス インパルス 最大AC AC電流 SD4-75 DC75V （100V/μs）（1kV/μs） （その他） （MΩ） 容量 電流耐量 電流耐量 電流耐量 電流耐量 耐量 AC電流耐量 インパルス寿命 使用温度 アレスタ アレスタ ±20% ≦500V ≦600V ̶ ≧10,000 ≦0.5 260Ω, 2.5kA ̶ ̶ 5A ̶ ̶ 100A -40～90 3.8 3.5 （pF） オーバ電圧 （8/20μs （8/20μs （10回） （その他） AC寿命 （℃） 径 高さ 備考 （mm） （mm）（その他測定項目） ≦150ms 1,000回 1回） 10回） （その他） （1回） DC52V, 8/20μs SD4-90 DC90V ±20% ≦500V ≦600V ̶ ≧10,000 ≦0.5 260Ω, 2.5kA ̶ ̶ 5A ̶ ̶ 100A -40～90 3.8 3.5 ≦150ms 1,000回 3Y06-90 DC90V 5A×2 1s 10/1,000μs ±20% ̶ ≦850V ̶ ≧10,000 ≦3 DC 52V, 2.5kA ≦150ms ̶ ×2 ̶ ̶ ̶ AC 5回 100A×2 -40～90 6 8.6 DC80V, 8/20μs 100回 SD4-145 DC200V ±20% ≦500V ≦600V ̶ ≧10,000 ≦0.5 330Ω, 2.5kA ̶ ̶ 5A ̶ ̶ 100A -40～90 3.8 3.5 10/1,000μs ≦150ms 1,000回 3Y06-230 DC230V ±20% ̶ ≦700V ̶ ≧10,000 ≦3 DC 135V, ≦150ms ̶ 5kA×2 ̶ ̶ ̶ AC 5A×2 1s 5回 100A×2 -30～85 6 8.6 DC 135V, 8/20μs 300回 SD4-200 DC200V 150V, ±20% ≦500V ≦600V ̶ ≧10,000 ≦0.5 1,300Ω, 2.5kA ̶ ̶ 5A ̶ ̶ 100A -40～90 3.8 3.5 ≦150ms 1,000回 3Y06-350 DC350V 10kA× 2.5kA 10A×2 C 5A×2 1s 10/1,000μs ±20% ̶ ≦750V ̶ ≧10,000 ≦3 200mA, 0～85 6 8.6 DC 135V, 8/20μs ≦150ms 2 ×2 ̶ 1s ̶ A 5回 100A×2 -3 100回 SD4-200SVSS DC200V IEEE, 0μs ±20% ̶ ≦800V ̶ ≧10,000 ≦0.5 1,300Ω, 2.5kA ̶ ̶ 5A ̶ ̶ 100A -40～90 3.8 3.5 ≦150ms 1,000回 3J-1 DC90V μs 10kA× 10/1,00 ±20% ≦700V ̶ 10kV/ ≦1,000V ≧10,000 ≦3(L-E) ≦1.5(L-L) DC52V, ̶ 5A×2 200A×2 -40～90 7.5 11.5 DC 135V, 8/20μs ≦150ms 2 5kA×2 1s ̶ 65A×2 9Cycles 1回 300回 SD4-230 DC230V IEEE, ±20% ≦550V ≦650V ̶ ≧10,000 ≦0.5 1,300Ω, 5kA ̶ ̶ 5A ̶ ̶ 100A -40～90 3.8 3.5 ≦150ms 1,000回 3J-2 DC145V 10kV/μs A×2 10/1,000μs ±20% ≦700V ̶ ≦1,000V ≧10,000 ≦3(L-E) ≦1.5(L-L) DC52V, 10kA× 5kA×2 ̶ 5A×2 65 DC 135V, 8/20μs ≦150ms 2 1s ̶ 9Cycles 1回 200A×2 -40～65 7.5 11.5 300回 SD4-350 DC350V ±20% ≦650V ≦750V ̶ ≧10,000 ≦0.5 1,300Ω,≦ 5kA ̶ ̶ 5A ̶ ̶ 100A -40～90 3.8 3.5 150ms 1,000回 3J-3 DC230V kA× 65A×2 10/1,000μs ±20% ≦500V ̶ 10kV/μs IEEE, ≦800V ≧10,000 ≦3(L-E) ≦1.5(L-L) DC135V, 10 DC52V, 8/20μs ≦150ms 2 5kA×2 ̶ 5A×2 1s ̶ 9Cycles 1回 200A×2 -40～65 7.5 11.5 300回 SD3-75 DC75V EE, 1,000μs ±20% ≦500V ≦700V ̶ ≧10,000 ≦0.5 260Ω, 2kA ̶ ̶ ̶ ̶ ̶ 100A -40～90 3.2 4.5 ≦150ms 1,000回 3J-4 DC250V L-E) IE ±20% ≦500V ̶ 10kV/μs ≦800V ≧10,000 ≦3( ≦1.5(L-L) DC135V, 10kA× 5kA×2 ̶ 10A×2 5A×2 65A×2 10/ 200A×2 -40～90 7.5 11.5 DC52V, 8/20μs ≦150ms 2 1s 1s 9Cycles 1回 300回 SD3-90 DC90V ±20% ≦500V ≦700V ̶ ≧10,000 ≦0.5 260Ω, 2kA ̶ ̶ ̶ ̶ ̶ 100A -40～90 3.2 4.5 ≦150ms 1,000回 3J-5 DC300V ≦3(L-E) IEEE, 5A×2 65A×2 10/1,000μs ±20% ≦600V ̶ 10kV/μs ≦900V ≧10,000 ≦1.5(L-L) DC135V, 10kA× DC 135V, 8/20μs ≦150ms 2 5kA×2 ̶ 10A×2 1s 1s 9Cycles 1回 200A×2 -40～90 7.5 11.5 300回 SD3-200 DC200V ±20% ≦500V ≦700V ̶ ≧10,000 ≦0.5 1,300Ω, 2kA ̶ ̶ ̶ ̶ ̶ 100A -40～90 3.2 4.5 ≦150ms 1,000回 3J-6 DC350V 0kV/μs 10kA× 10A×2 5A×2 65A×2 10/1,000μs ±20% ≦600V ̶ 1 ≦900V ≧10,000 ≦3(L-E) IEEE,150V, ≦1.5(L-L) ≦150ms 2 5kA×2 ̶ 1s 1s 9Cycles 1回 200A×2 -40～90 7.5 11.5 DC1,200 10/200μs DC60V, 1,000A 0.3s 300回 2Z122 ±200V ̶ ̶ 3kV ≧100 ̶ 200mA, ̶ 1kA ̶ ̶ ̶ 10回/5,000A AC 1kA 0.3s 10/1,000μs (2kV/s) ≦2,800V ≦150ms 0.1s 1回 50回 -20～60 49 36 3J-7 DC400V -E) IEEE, A× 5A×2 65A×2 ±20% ≦700V ̶ 10kV/μs ≦1,000V ≧10,000 ≦3(L ≦1.5(L-L) 150V, 10k ≦150ms 2 5kA×2 ̶ 10A×2 1s 1s 9Cycles 1回 200A×2 -40～90 7.5 11.5 300回 10/700μs Y10-160 DC125-185V ̶ ̶ 5kV ≧10,000 ̶ ̶ ̶ ̶ 8/20μs 20kA 5回 ̶ ̶ ̶ ̶ -30～60 10.16 9.5 DC 135V, 00μs ≦600V 3YVH-230 DC180-300V ≦700V <900V ̶ >1,000 ≦3 1300Ω, ̶ 5kA×2 ̶ ̶ ̶ AC 5A×2 1s　 10/1,0 100A×2 -40～90 最大 ≦150ms 5回 300回 8.0 10 10/700μs Y10-230 DC180-280V ̶ ̶ 5kV ≧10,000 ̶ ̶ ̶ ̶ 8/20μs 20kA 5回 ̶ ̶ ̶ ̶ -30～60 10.16 9.5 DC 135V, ≦450V 3YVH-250 DC250V ±20% ̶ ≦900V ̶ ≧1,000 ≦3 1300Ω, ̶ 5kA×2 ̶ ̶ ̶ AC 5A×2 1s　 10/1,000μs 40～90 最大 9 最大 ≦150ms 5回 100A×2 - 300回 10.5 10/700μs Y10-260 DC210-305V ̶ ̶ 5kV ≧10,000 ̶ ̶ ̶ ̶ 8/20μs 20kA 5回 ̶ ̶ ̶ ̶ -30～60 10.16 9.5 DC80V, 00μs ≦650V 3YVH-350 DC280-420V ̶ <900V ̶ >1,000 ≦3 330Ω, ̶ 10kA× AC 10A×2 1s 10/1,0100A×2 -40～90 8 10 ≦150ms 2 ̶ ̶ ̶ 　5回 300回 10/700μs Y10-400 DC330-500V ̶ ̶ 5kV ≧10,000 ̶ ̶ ̶ ̶ 8/20μs 40kA 5回 ̶ ̶ ̶ ̶ -30～60 10.16 9.5 DC80V, ≦700V 3YVH-400 DC400V s 10/1,000μs ±20% ̶ ≦900V ̶ ≧10,000 ≦3 330Ω, ̶ 10kA× 10A×2 1 ≦150ms 2 ̶ ̶ ̶ AC 　5回 100A×2 -40～90 最大 8 10 300回 10/700μs Y10-500 DC425-590V ̶ ̶ 5kV ≧10,000 ̶ ̶ 40kA ̶ 8/20μs 20kA 5回 ̶ ̶ ̶ ̶ -30～60 10.16 9.5 DC52V, ≦1,000V 3H-90 DC90V ±20% ̶ ≦500V ̶ ≧10,000 ≦3 260Ω, ̶ 5kA×2 ̶ ̶ 5A×2 10/1,000μs 0 8 10 ≦150ms 1s ̶ 100A×2 -40～9 300回 Y10-550 DC440-620V ̶ ̶ ̶ ≧10,000 ̶ ̶ 40kA ̶ 8/20μs 20kA 5回 ̶ ̶ ̶ ̶ -30～60 10.16 9.5 DC52V, 3H-150 DC150V 5A×2 1s　 10/1,000μs ±20% ̶ ≦600V ̶ ≧10,000 ≦3 260Ω, ̶ 5kA×2 ̶ ̶ ̶ AC ≦150ms 5回 100A×2 -40～90 8 10 300回 10/700μs Y10-900 DC790-990V ̶ ̶ 5kV ≧10,000 ̶ ̶ 40kA ̶ 8/20μs 20kA 5回 ̶ ̶ ̶ ̶ -30～60 10.16 9.5 DC 135V, 0/1,000μs ≦1,500V 3H-230 DC230V ±20% ̶ ≦700V ̶ ≧10,000 ≦3 1,300Ω, ̶ 5kA×2 ̶ ̶ 5A×2 1 -40～90 8 10 ≦150ms 1s ̶ 100A×2 300回 Y10-1100 DC900- DC 135V, 000μs 1300V ̶ ≦1,500V ̶ ≧10,000 ̶ ̶ 40kA ̶ ̶ ̶ ̶ ̶ ̶ -30～60 10.16 9.5 3H-420 DC420V ±20% ̶ ≦1,000V ̶ ≧10,000 ≦3 1,300Ω, ̶ 5kA×2 ̶ ̶ ̶ AC 5A×2 1s　 10/1, 100A×2 -40～90 8 10 ≦150ms 5回 300回 1.2/50μs Y28H-700A DC700 ±100V ̶ ̶ 1.5kV ≧10,000 ̶ ̶ ̶ ̶ 10/350μs 75kA ̶ ̶ -40～90 28 27.8 ≦1.5kV ±1回 ̶ ̶ 3H-500 DC500V DC 135V, 10/1,000μs ±20% ̶ ≦1,000V ̶ ≧10,000 ≦3 1,300Ω, ̶ 5kA×2 ̶ ̶ 5A×2 ̶ 100A×2 -40～90 8 10 ≦150ms 1s 300回 1.2/50μs Y28H-700A1 DC700 0.2s ±100V ̶ ̶ 6kV ≧10,000 ̶ ̶ ̶ 100kA10/350μs 100kA 1 ≦1.5kV 回 ̶ ̶ AC 300A 1回 ̶ -40～90 28 27.8 3YV-350 DC350V ) 10kA× 6A×2 ±20% ̶ ̶ ̶ ≧1,000 ≦3(L-E ≦1.5(L-L) ̶ 2 ̶ ̶ 1s ̶ ̶ ̶ -30～65 8.2 9.1 Y28H-1200A DC1,200 1.2/50μs s ±200V ̶ ̶ 1.8kV ≧10,000 ̶ ̶ ̶ ̶ 10/350μs 75kA ̶ ̶ -40～90 28 27.8 ≦1.8kV ±1回 ̶ ̶ 3YW-230 DC230V ±20% ≦600V ̶ ̶ ≧10,000 ≦5(L-E) DC150V, 20kA× ×2 10/1,000μ ≦3(L-L) ≦150ms 2 ̶ ̶ 20A 1s ̶ ̶ 500A×2 -20～65 8 20.4 1,000回 1.2/50μs Y28-610 DC610 10/1,000μs ±90V ̶ ̶ 1.5kV ≧10,000 ̶ ̶ ̶ ̶ 10/350μs 25kA 2 ≦1.5kV 回 ̶ ̶ ̶ ̶ -20～60 28 7.4 3YW-400 DC300-500V ≦700V ̶ 10kV/μs ≦1,200V ≧10,000 ≦3 ̶ 20kA× 2 ̶ ̶ ̶ ̶ 200A×2 9Cycles 1回 500A×2 -20～65 8 20.4 1,000回 1.2/50μs Y28-700 DC700 2 10/200μs 10/1,000μs, ±100V ̶ ̶ 1.5kV ≧10,000 ̶ ̶ ̶ ̶ 10/350μs 25kA ≦1.5kV 回 ̶ ̶ ̶ ̶ -20～60 28 7.4 3Y20-290 DC220-360V ̶ ̶ 3kV ≧5,000 ̶ 200A, ̶ ̶ 10/200μs 20A×2 10/200μs 0～65 20 13.5 ≦750V ≦150ms 2.5kA×2 1回 1s ̶ ̶ 200A×2 -3 100回 1.2/50μs Y28-800 DC850 10/200μs 10/1,000μs, ±150V ̶ ̶ 1.5kV ≧10,000 ̶ ̶ ̶ ̶ 10/350μs 25kA 2 ≦1.5kV 回 ̶ ̶ ̶ ̶ -40～70 28 7.4 3Y20-420 DC340-500V ̶ ̶ 3kV ≧5,000 ̶ 200A, ̶ ̶ 10/200μs 20A×2 10/200μs -30～65 20 13.5 ≦800V ≦150ms 2.5kA×2 1回 1s ̶ ̶ 200A×2 100回 s Y28-1200 DC1,200 1.2/50μ 10/200μs 10/1,000μs, ±150V ̶ ̶ 1.5kV ≧10,000 ̶ ̶ ̶ ̶ 8/20μs 75kA ≦1.5kV ≧2回 ̶ ̶ ̶ ̶ -40～70 28 7.4 3Y20-490 DC400-580V ̶ ̶ 3kV ≧5,000 ̶ 200A, ̶ ̶ 10/200μs 20A×2 10/200μs -30～65 20 13.5 ≦800V ≦150ms 2.5kA×2 1回 1s ̶ ̶ 200A×2 100回 SDH4-75 DC75V DC 52V, μs 10/200μs 10/1,000μs, ±20％ ≦500V ≦600V ̶ ≧10,000 ≦0.5 260Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1,000 ≦150ms 100A 300回 -40～90 5.4 3.5 3Y20-700 DC600-800V ̶ ̶ 3kV ≧5,000 ̶ 200A, ̶ ̶ 10/200μs 20A×2 10/200μs 2 -30～65 20 13.5 ≦1,200V ≦150ms 2.5kA×2 1回 1s ̶ ̶ 200A× 100回 52V, SDH4-90 DC90V DC DC52V, ±20％ ≦500V ≦600V ̶ ≧10,000 ≦0.5 260Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μs ≦150ms 100A 300回 -40～90 5.4 3.5 3YD-90 DC90V ±20% ̶ ≦600V ̶ ≧10,000 ≦3 260Ω, ̶ 5kA×2 10/350μs 30～65 6 8.3 ≦150ms 2.5kA×2 2回 ̶ ̶ ̶ ̶ - DC 80V, SDH4-145 DC145V ,000μs DC52V, ±20％ ≦500V ≦600V ̶ ≧10,000 ≦0.5 330Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1 ≦150ms 100A 300回 -40～90 5.4 3.5 3YD-230 DC230V ±20% ̶ ≦600V ̶ ≧10,000 ≦3 260Ω, ̶ 5kA×2 10/350μs 2 0～65 6 8.3 ≦150ms 2.5kA×2 2回 ̶ 5A× 1s ̶ ̶ -3 DC 135V, SDH4-200 DC200V DC52V, ±20％ ≦500V ≦600V ̶ ≧10,000 ≦0.5 1,300Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μs .5 ≦150ms 100A 300回 -40～90 5.4 3 3YD-350 DC350V 10/350μs 5A×2 10/1,000μs ±20% ̶ ≦700V ̶ ≧10,000 ≦3 260Ω, ̶ 5kA×2 ≦150ms 2.5kA×2 2回 ̶ 1s ̶ 100A×2 -30～65 6 8.3 100回 DC 135V, SDH4-200SVSS DC200V DC52V, 8/20μs ±20％ ̶ ≦800V ̶ ≧10,000 ≦0.5 1,300Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μs ≦150ms 100A 300回 -40～90 5.4 3.5 3SD4-75 DC75V ±20% ≦500V ≦600V ̶ ≧10,000 ≦1 260Ω,≦ 2.5kA× ̶ ̶ 5A×2 150ms 2 1s ̶ ̶ 100A×2 -40～90 3.8 7.2 1,000回 DC 135V, SDH4-230 DC230V DC52V, 8/20μs ±20％ ≦550V ≦650V ̶ ≧10,000 ≦0.5 1,300Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μs ≦150ms 100A 300回 -40～90 5.4 3.5 3SD4-90 DC90V ±20% ≦500V ≦600V ̶ ≧10,000 ≦1 260Ω, 2.5kA× ̶ 5A×2 0～90 3.8 7.2 ≦150ms 2 ̶ 1s ̶ ̶ 100A×2 -4 1,000回 DC 135V, SDH4-350 DC350V DC80V, ±20％ ≦650V ≦750V ̶ ≧10,000 ≦0.5 1,300Ω, ̶ 5kA ̶ ̶ 5A ̶ 10/1,000μs ≦150ms 100A 300回 -40～90 5.4 3.5 3SD4-145 DC145V 2.5kA× 8/20μs ±20% ≦500V ≦600V ̶ ≧10,000 ≦1 330Ω, ̶ ̶ 5A×2 -40～90 3.8 7.2 ≦150ms 2 1s ̶ ̶ 100A×2 1,000回 DC75V DC 52V, SD8-75 ±20％ ≦500V ≦700V ̶ ≧10,000 ≦1 260Ω, 10kA 5kA ̶ ̶ 10A AC 50Hz,65A, 10/1,000μs (100V/s) ≦150ms 9Cycles,1回 500A 300回 -40～90 7.5 6 3SD4-200 DC200V DC 135V, 8/20μs ±20% ≦500V ≦600V ̶ ≧10,000 ≦1 1,300Ω, 2.5kA× A×2 100A×2 -40～90 3.8 7.2 ≦150ms 2 ̶ ̶ 5 1s ̶ ̶ 1,000回 DC75V SD8S-75 DC 135V, 8/20μs ±20％ ≦350V ≦600V ̶ ≧10,000 ≦1 ̶ ̶ 20kA ̶ ̶ 20A ̶ ̶ -40～90 7.5 5.6 (100V/s) 3SD4-230 DC230V ±20% ≦550V ≦650V ̶ ≧10,000 ≦1 1,300Ω, 5kA×2 ̶ ̶ 5A×2 40～90 3.8 7.2 ≦150ms 1s ̶ ̶ 100A×2 - 1,000回 DC90V DC 52V, SD8-90 DC52V, 10/1,000μs ±20％ ≦500V ≦700V ̶ ≧10,000 ≦1 260Ω, 10kA 5kA ̶ ̶ 10A AC 50Hz,65A, 10/1,000μs (100V/s) ≦150ms (5回) 9Cycles,1回 500A 300回 -40～90 7.5 6 3SDH4-75 DC75V ±20% ≦500V ≦600V ̶ ≧10,000 ≦1 260Ω, ̶ 5kA×2 ̶ ̶ 5A×2 ̶ 100A×2 -40～90 4 7.2 ≦150ms 1s 300回 SD8-230 DC230V DC 135V, AC 50Hz,65A, 10/1,000μs DC52V, s ±15％ ≦600V ≦750V ̶ ≧10,000 ≦1 1,300Ω, 10kA 5kA ̶ ̶ 10A 100A×2 -40～90 4 7.2 ≦150ms (5回) 9Cycles,1回 500A 300回 -30～65 7.5 5.6 3SDH4-90 DC90V ±20% ≦500V ≦600V ̶ ≧10,000 ≦1 260Ω, ̶ 5kA×2 ̶ ̶ 5A×2 10/1,000μ ≦150ms 1s ̶ 300回 80V, 0/1,000μs SD8-600 DC600V DC150V, 50Hz,65A, 10/1,000μs ±15％ ≦800V ≦1,000V ̶ ≧10,000 ≦1 200mA, 10kA 5kA ̶ ̶ 10A AC 3SDH4-145 DC145V DC ≦150ms 9Cycles,1回 500A 500回 -40～90 7.5 5.6 ±20% ≦500V ≦600V ̶ ≧10,000 ≦1 330Ω, ̶ 5kA×2 ̶ ̶ 5A×2 1 100A×2 -40～90 4 7.2 ≦150ms 1s ̶ 300回 DC135V, 10/1,000μs 3SDH4-200 DC200V ±20% ≦500V ≦600V ̶ ≧10,000 ≦1 1,300Ω, ̶ 5kA×2 ̶ ̶ 5A×2 ≦150ms 1s ̶ 100A×2 -40～90 4 7.2 300回 DC135V, 3SDH4-230 DC230V ±20% ≦550V ≦650V ̶ ≧10,000 ≦1 1,300Ω, ̶ 5kA×2 ̶ ̶ 5A×2 10/1,000μs 100A×2 -40～90 4 7.2 ≦150ms 1s ̶ 300回 5V, 10/1,000μs 3SDH4-350 DC350V DC13 ±20% ≦650V ≦750V ̶ ≧10,000 ≦1 1,300Ω, ̶ 5kA×2 ̶ ̶ 5A×2 100A×2 -40～90 4 7.2 ≦150ms 1s ̶ 300回 15 Gas Discharge Tube Gas Discharge Tube 16

製品紹介　　Produ c t s Q&A よくある質問 私たちの強み Q1 続流とは何ですか？ A1 サージ放電後、本来停止すべき放電が継続し、電源や回路からの電流がGDTを通じて流れ続ける現象です。 異常発熱や部品損傷、短絡状態の継続などの原因となります。 確かな品質 Q2 続流は防止できますか？ ISO 9001認証（品質管理） サンコーシヤはISO9001認証を取得しており、厳格に定めら れた品質管理基準に基づいて、すべての製品の品質を管理 A2 GDTとバリスタまたは抵抗を直列に接続することで防止可能です。AV／AV3Pシリーズは、この構成を採用し た電源用保護素子です。 しています。 ISO 14001認証（環境対応） 保証 Q3 GDTの寿命について サンコーシヤはISO14001認証を取得しており、環境マネジメ 製品保証期間は、設置後1年または出荷後15か月のいずれか ントシステムに基づいた製品づくりを行っています。 早い時点までです。正当な不具合と判断された場合には、 A3 一般的には設置後10年を目安に交換を推奨しています。ただし、雷サージの規模や頻度、使用環境によって 寿命は異なります。したがって、絶縁抵抗または直流放電開始電圧の定期的な検査を行ってください。 仕様を満たす代替品を提供します。 RoHSⅡ指令対応 本製品は、EU RoHS指令（10物質：鉛、水銀、カドミウム、 非放射性材料 Q4 長期間保管したGDTは使用できますか？ 六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBP）に サンコーシヤの製品には放射性物質は含まれていません。 おける規制対象物質について、適用除外項目を除き、規定 A4 高温多湿環境で保管されておらず、直流放電開始電圧や絶縁抵抗に異常がなければ使用可能です。ただし、 値を超える含有はありません。 梱包形態 保証期間は出荷後1年のため、保証対象外となります。 全数検査 通常100個単位でプラスチックトレイに梱包され、10トレイ （1,000個）を1箱として出荷されます。製品によってはテーピ Q5 故障モードについて サンコーシヤのGDT製品は、直流放電開始電圧、絶縁抵抗、 ング包装、真空パック包装にも対応しています。なお、事前の 外形寸法について全数検査を実施しています。 通知なく包装形態が変更される場合があります。 その他の性能特性については、ISO2859に基づくAQL抜取り A5 最も一般的な故障モードは短絡故障で、過大なサージにより内部電極が溶着することで発生します。極めてま れに、内部圧力の上昇によりセラミックが破損し、開放故障となる場合があります。 検査を実施しています。 Q6 劣化の判定方法 多彩なラインナップ A6 アレスタテスタ（PD-2N）を使用して直流放電開始電圧を測定、または絶縁抵抗を測定して規定範囲外の サンコーシヤのGDTは、高いサージ耐量、低静電容量、高い信頼性を備え、世界中の通信設備、電力設備、電子機器の 場合、劣化の可能性があります。外観に焼損などの異常がある場合も交換を推奨します。 安全を支えています。長年にわたる実績と幅広い製品ラインアップにより、多様な仕様や用途に対応した最適なソリュー ションを提供します。 Q7フェールセーフ機構とは何ですか。 A7 GDTが異常時にも機器を安全な状態に保つための保護構造です。異常状態に陥った場合には意図的に電流 カスタマイズ対応 のバイパス経路を形成し、それによってさらなる機器損傷や火災リスクを防止するよう設計されています。この お客様のご要望に合わせたカスタマイズオプションを提供します。 機能は3H／3Jシリーズに採用されています。 フェールセーフ機構 Q8 直流放電開始電圧の選定目安 GDTタイプによってはフェールセーフ機構を追加できます。 リード線仕様 A8 通常動作時にGDTが誤動作しないよう、回路の最大使用電圧の約1.5～2倍の直流放電開始電圧を選定 します。信号回路では、通信規格で定められた信号電圧を十分に上回る値を選定してください。 リード線の長さや太さの変更、フォーミング加工などのカスタマ イズが可能です。 複合製品 GDTとMOVを組み合わせた複合製品のカスタマイズにも 対応しています。 17 Gas Discharge Tube Gas Discharge Tube 18
