吸着搬送を活用してカートンの６面全てを外観検査する装置をご紹介
カートン６面外観検査装置は、独自のバキューム搬送技術により、反転機構を使わずにカートンの６面すべてを安定して検査できるシステムで、目視検査の省力化・自動化を実現します。
【ポイント】
・様々な形状不良を一括検査
・様々なサイズのカートンに対応
・カートンの反転機構が不要でラインの短縮可
・ＮＧ品排出機能を内蔵しシンプルな装置構成
【検査項目】
へこみ・潰れ・めくれ・破れ・ゆがみ・フラップ不良・接着不良・差込み不良など
※ご要望に応じて検査内容のカスタマイズが可能です（汚れ・印字品質の検査など）
検査機提供：株式会社 マイクロ・テクニカ
協力メーカー：朝日印刷株式会社
このカタログについて
| ドキュメント名 | カートン６面外観検査装置 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 856.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 大同工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

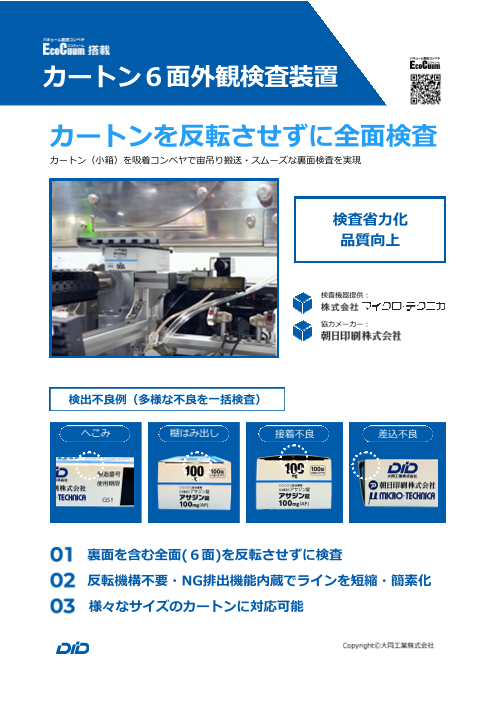

Page1
搭載、カートン６面外観検査装置、カートンを反転させずに全面検査、カートン（小箱）を吸着コンベヤで宙吊り搬送・スムーズな裏面検査を実現、検査省力化 品質向上、検出不良例（多様な不良を一括検査）、へこみ、糊はみ出し、接着不良、差込不良、裏面を含む全面(６面)を反転させずに検査、反転機構不要・NG排出機能内蔵でラインを短縮・簡素化、様々なサイズのカートンに対応可能
搭載
カートン６面外観検査装置
カートンを反転させずに全面検査
カートン（小箱）を吸着コンベヤで宙吊り搬送・スムーズな裏面検査を実現
検査省力化
品質向上
検査機器提供：
協力メーカー：
検出不良例（多様な不良を一括検査）
へこみ 糊はみ出し 接着不良 差込不良
01 裏面を含む全面(６面)を反転させずに検査
02 反転機構不要・NG排出機能内蔵でラインを短縮・簡素化
03 様々なサイズのカートンに対応可能
CopyrightⒸ大同工業株式会社
Page2
装置概略、表面+側面(２面)検査、乗り移り、裏面+側面(２面)検査、NG排出、NG品排出エリア、不良品通過時に吸着をOFF。不良品を落下させ、ライン外に排出。ライン構成がシンプルに。、吸着コンベヤｘ裏面検査、カートンの表面を吸着・宙吊り状態で搬送しながら裏面を検査。 反転機構が不要なため、ラインの短縮が可能。、外観検査項目、導入多数の検査ロジックで目視検査を自動化、様々な形状不良を一括検査（一例）、ご要望に合わせ検査内容の提案が可能です、汚れ、異種混入、印字品質を検査したい、高速ラインに対応してほしい 等
装置概略
1 1 表面+側面(２面)検査
２ ３ ２
２ 乗り移り
４
３ 裏面+側面(２面)検査
４ NG排出
裏面・側面検査部
NG品排出エリア
不良品通過時に吸着をOFF。不良品を
落下させ、ライン外に排出。ライン
構成がシンプルに。
吸着コンベヤｘ裏面検査 EcoCuum吸着搬送のしくみ
カートンの表面を吸着・宙吊り状態で搬 ファンユニットに
よりプラスチック 空 気 の 流 れ
送しながら裏面を検査。 モジュールチェー
反転機構が不要なため、ラインの短縮が ンの隙間から空気
を吸引し、コンベ 負圧
可能。 プラスチック
ヤ内部を負圧に保 モジュールチェーン
排気口
つことで、搬送面
に製品を吸着しな ファンユニット
がら搬送します。
外観検査項目
導入多数の検査ロジックで目視検査を自動化
様々な形状不良を一括検査（一例）
差込み不良 潰れ フラップ不良 やぶれ 接着不良 糊はみ出し ゆがみ めくれ 疑似接着
ご要望に合わせ検査内容の提案が可能です
汚れ、異種混入、印字品質を検査したい、高速ラインに対応してほしい 等
お問い合わせ CopyrightⒸ大同工業株式会社
大同工業株式会社 事業推進部 営業課
東京都中央区日本橋人形町3-5-4（オーキッドプレイス人形町三丁目） 2026年4月発行
TEL: 03-3808-1219
