防音スチールドア DST-T3

遮音性能 遮音性能 工 場 内 で も 、 T-�等 T-�等級 級 耳 栓 い ら ず の 快 適 さ 。 防音スチールドア ＤＳＴ－Ｔ２ ／ ＤＳＴ－Ｔ３

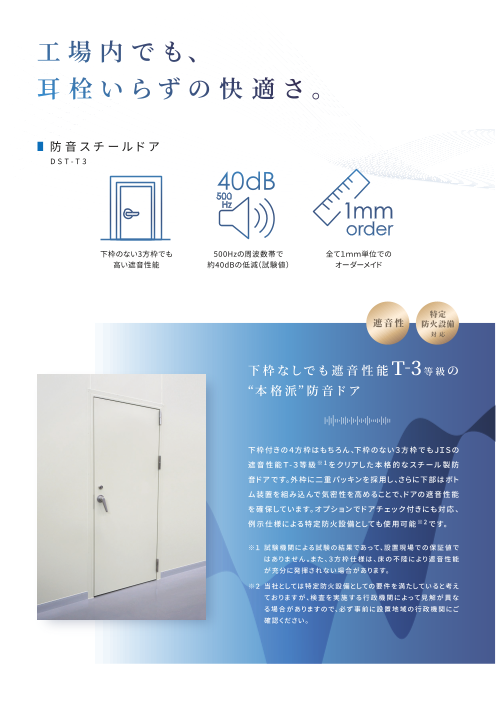

■ 防 音 ス チ ー ル ド ア D S T - T 3 下枠のない3方枠でも 500Hzの周波数帯で 全て１ｍｍ単位での 高い遮音性能 約40dBの低減（試験値） オーダーメイド 特定 遮音性 防火設備 対 応 下枠なしでも遮音性能Ｔ-�等級の “本格派”防音ドア 下 枠 付 き の ４方 枠 はもち ろん 、下 枠 の な い３ 方 枠 で も Ｊ Ｉ Ｓ の 遮 音 性 能 Ｔ- ３ 等 級 ※ 1 を ク リ ア し た 本 格 的 な スチ ール 製 防 音 ド ア で す。外 枠 に 二 重 パッ キンを採 用 し 、さら に 下 部 は ボ ト ム 装 置を 組み込 んで 気 密 性を高め る こ と で、ド アの 遮 音 性 能 を 確 保 して い ま す。オ プ シ ョ ン で ド ア チ ェ ッ ク 付 き に も 対 応 、 例 示 仕 様 に よる 特 定 防火 設 備 と して も使 用可 能 ※2 で す。 ※１ 試 験 機 関 に よる 試 験 の 結 果で あ って、設 置 現 場 で の 保 証 値 で は あ り ま せ ん 。 ま た 、３ 方 枠 仕 様 は 、 床 の 不 陸 に よ り 遮 音 性 能 が 充 分 に 発 揮 さ れ な い 場 合 があ り ま す。 ※２ 当 社 と して は 特 定 防 火 設 備 と しての 要 件 を 満 た して い る と 考え て お り ま す が、検 査 を 実 施 する 行 政 機 関 に よ って 見 解 が 異 な る 場 合 が あ り ま すの で、 必ず 事 前 に 設 置 地 域 の 行 政 機 関 に ご 確 認く だ さ い 。

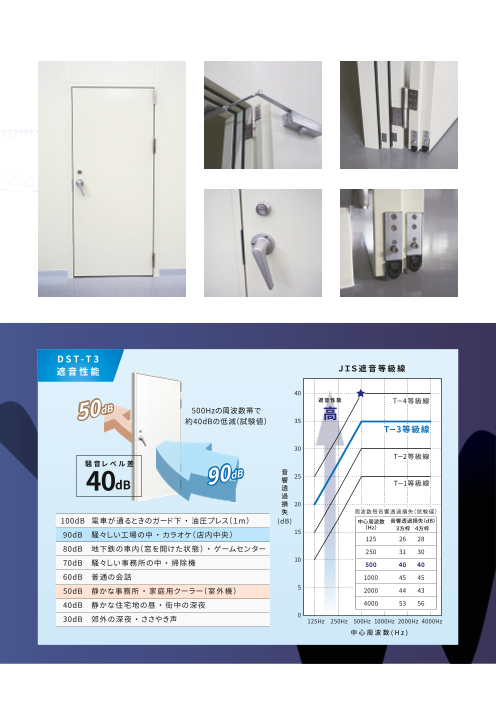

D S T - T 3 遮音性能 ＪＩＳ遮音等級線 40 遮音性能 T－4等 級線 50dB 500Hzの周波数帯で 約40dBの低減（試験値） 35 高 T－3等級線 30 T－2等 級線 騒音レベル差 40 90dB 音 響 25 dB T－1等 級線 透 過 損 20 失 周波数毎音響透過損失（試験値） 100dB 電 車が通るときのガー ド下 ・ 油圧プ レス（１m） (dB) 中心周波数 音響透過損失（ｄB） （Hz） 15 ３方枠 ４方枠 90dB 騒々しい工場 の中 ・ カラオケ（ 店内中央 ） 125 26 28 80dB 地下鉄 の車内（ 窓を開 けた状 態 ） ・ ゲームセンター 250 31 30 70dB 騒々しい 事 務 所 の中 ・ 掃除 機 10 500 40 40 60dB 普 通の 会話 1000 45 45 50dB 静かな事 務 所 ・ 家 庭 用クーラー（ 室 外 機 ） 5 2000 44 43 40dB 静かな住宅 地の昼 ・ 街中の深 夜 4000 53 56 30dB 郊外 の深 夜 ・ ささやき声 0 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 中 心 周 波 数 ( H z )

下枠なしでも遮音性能T - 3等級！ 防音スチールドア DST-T3 ３方３方枠枠 BＴBＴ ４方枠 AＴ 1 2 認定書不要！ ↑ ↑

DD SST-TT 3- T仕 様3・ 製 作 範 囲 DST-T3 仕様 製作範囲 単位＝㎜ 型 式 ＤＳＴ-Ｔ３ 枠外寸法 DST-T3 枠 外枠 溶融亜鉛メッキ鋼板 １.６mm 最大扉面積：2.8m2 扉 表面材 溶融亜鉛メッキ鋼板 １.６mm Ｗ寸法 ６００～１３００ 構 成 材 芯材 グラスウール（９６Kg/㎥） 片開き H寸法 ６００～３０００ 下部枠※１ 沓摺 ステンレス鋼板（ＳＵＳ３０４） １.５mm DW寸法がＤＨ寸法を超えることはできません。 パッキン ホクショー ＰＳ-１ クロロプレンスポンジ 枠外寸法W800mmを超えると、DW：DHは 1 : 1.2 以上必要です。 グレモン（装置本体） ５３シリーズ スチール（本体） 重量は目安として60kg/m2となります。 シブタニ 表側：Ｈ８３Ｖ アルミダイカスト グレモンハンドル ※ 枠見込み寸法は122mm～170mmまでとなります。 裏側：Ｈ８１Ｖ アルミダイカスト 金 物 枠外Ｗ１１０８未満 キンマツ ＳＤ-６３９Ｂ ステンレス 丁番※２ 枠外Ｗ１１０８ 以上 シブタニ ＤＨ-３４０Ｓ-１Ｔ ステンレス ボトム装置 シブタニ ＤＢ-６５０Ｂ クロロプレンゴム 気密性能 ドアチェック※１ リョービ ・ ニュースター BT…3方枠で閉扉時にゴムが下りて下部の隙間を塞ぐ仕様 防錆塗装 一液型変性エポキシ樹脂 錆止めペイント(JPMS２８) グレー AT…4方枠でグレモン錠を使用した仕様 塗 装 枠・扉 溶剤焼付塗装 焼付型アクリル樹脂塗装※3 指定色 粉体焼付塗装 ポリエステル系樹脂塗料 当社標準色（ホワイトグレー）のみ ※1 下部枠とドアチェックはオプションで追加することができます。 ※2 使用する丁番は、ＤＷ寸法や縦横比率によりいずれかになります。 ※3 事前に指定いただければ、ウレタン系塗料やフッ素樹脂塗料等にすることもできます。 D S T-T 3 図 面 Ｗ(枠外寸法) Ｗ(枠外寸法) 60 有効寸法 60 60 有効寸法 60 ４方枠 ３方枠 122～170 122～170 25 ＤＷ 25 25 ＤＷ 25 5 5 5 5 外枠1108未満 外枠1108未満 82 82 ▼ＦＬ ▼ＦＬ 116～124 125～164 ※寸法やＷＨのバランスにより、露出丁番になる場合があります。 詳しくはお問い合わせください。 122～170 8822 25 6 ＤＨ 3 25 60 有効寸法 60 Ｈ(枠外寸法) 25 6 60 122～170 8822 9 ＤＨ 3 25 有効寸法 60 Ｈ(枠外寸法)

外枠形状・見込み寸法自由！ 防音スチールドア DST-T2 ３方枠 BＴ ４方枠 ＳＴ ＡＴ ドアチェック（オプション）にも対応。 ドアをがっちりと締め込むグレモンハンドルの ほか、開閉が容易なレバーハンドルであっても JIS遮音性能Ｔ-2等級※１をクリアするスチール 製防音ドアです。下枠付きの4方枠はもちろん、 下枠のない3方枠でも同等の性能を有していま す。枠の見込み寸法を自由に設定できるため 汎用性が高く、例示仕様による特定防火設備と レバー錠とグレモン錠から選択。 しても使用可能※２です。仕上げは現地塗装の 錆止め仕様のほか、自社工場にて焼付塗装(溶 剤または粉体)にも対応※３ ※１ 試験機関による試験の結果であって、設置現場での 保証値ではありません。また、3方枠仕様は、床の不 陸により遮音性能が充分に発揮されない場合があ ります。 外枠の形状、パッキンの有無、沓摺の形 状なども自由に選択。アンカーによる溶 ※２ 当商品は特定防火設備・防火設備としての関連法令 接固定のほか、一部ネジ固定にも対応。 の要件を満たしておりますが、検査を実施する行政 機関によっては法令解釈が異なる場合もあります。 事前に、設置する地域の行政機関にも当商品の法 令適合性について確認いただくことをお勧めします。 焼付け塗装にも対応。 ※３ 指定なき場合は当社指定のアクリル樹脂塗装になり ます。また事前に指定いただければウレタン系塗料 やフッ素樹脂塗料にすることもできます。 認定書不要！ 500Hz以上の周波数帯で 構造規定の 30dB以上の低減 特定防火・防火設備です。 （試験値） ※ 行政機関へ要確認

DST-T2 D S T-T 2 仕 様 ・ 製 作 範 囲 仕様 製作範囲 単位＝mm 型 式 ＤＳＴ-Ｔ２ 枠外寸法 ＤＳＴ-Ｔ２ 枠 外枠 溶融亜鉛メッキ鋼板※１ １.６mm Ｗ４００～１１１０ 下 部 枠 沓摺 ステンレス鋼板（SUS304） １.５mm 片開き※１ Ｈ５３０～２４３０ 表面材 溶融亜鉛メッキ鋼板※１ １.６mm ＤＷ寸法がＤＨ寸法を超えることはできません。 扉 本 体 芯材 グラスウール（３２Kg/㎥） - ※　 下地に頑丈な鉄骨等が必要となる場合があります。詳細はお問い合わせ下さい。 気密パッキン ホクショー ＡＺ-１０５ ＥＰＤＭゴム 金 物 ※２ ＳＤ-５３６-２ 吊金物 丁番 キンマツ ステンレスヘアライン ＳＤ-６３９Ｂ タイトについて 錠前 F0系 レバー錠 美和:ＬＡ５２ ゴール:ＬＧ-ＮＵ システム※２ グレモン系 グレモン錠 シブタニ:５３シリーズ + Ｈ８３Ｖ（アルミダイカスト） BT…3方枠で閉扉時にゴムが下りて下部の隙間を塞ぐ仕様 ド ア チ ェ ッ ク ※２ ※３ リョービ ・ ニュースター ST…4方枠でＦ0系のハンドルを使用した仕様 防錆塗装 一液型変性エポキシ樹脂錆止めペイント（ＪＰＭＳ２８）グレー AT…4方枠でグレモン錠を使用した仕様 塗装仕上げ 枠・扉 溶剤焼付塗装 焼付け型アクリル樹脂塗装※４ 指定色 OST…外壁面用ＳＴ。4方枠でＦ0系のハンドルを使用し、下枠を雨仕舞い 粉体焼付塗装 ポリエステル系樹脂塗装 （ホワイトグレー当社標準色のみ） 対策を施した仕様 ※1 Ｈ寸法が２４００mmを超える場合は、電気亜鉛メッキ鋼板になります。 OAT…外壁面用ＡＴ。4方枠でグレモン錠を使用し、下枠を雨仕舞い対策 ※2 記載されている金物は当社標準在庫品です。その他のメーカー、型式の金物にも対応い を施した仕様 たします。 ※3 ドアチェックはオプションで追加することが出来ます。 ※4 事前に指定いただければ、ウレタン系塗料やフッ素樹脂塗料等にすることもできます。 D S T-T 2 図 面 Ｗ（枠外寸法） Ｗ（枠外寸法） 40 有効寸法 40 40 有効寸法 40 ３方枠 ４方枠 25 ＤＷ 25 25 ＤＷ 25 40 40 5 5 5 5 ▼ＦＬ ▼ＦＬ D S T - T 2 Ｊ ＩＳ遮音等級線 遮音性能 40 遮音性能 T－4等 級 線 60dB 500Hz以上の周波数帯で 35 高 30dB以上低減（試験値） T－3等 級 線 30 T－2等級線 騒音レベル差 音 30 響 25 T－1等 級 線 以上 90dB dB 透 過 損 20 失 周波数毎音響透過損失（試験値） ※ (d B) 中心周波数 音響透過損失（ｄB） 100dB 電 車が通る ときのガー ド下 ・ 油 圧 プ レス（１m） （Hz） 15 ３方枠 ４方枠 125 22 23 90dB 騒々しい工 場 の中 ・ カ ラオケ（ 店内中央 ） 250 27 25 80dB 地下鉄 の車内（ 窓を開 け た状 態 ） ・ ゲームセンター 10 500 34 35 70dB 騒々しい 事 務 所 の中 ・ 掃 除 機 1000 30 40 60dB 普 通の 会 話 5 2000 31 34 50dB 静かな事 務 所 ・ 家 庭 用クー ラ ー（ 室 外 機 ） 4000 35 41 40dB 静かな 住 宅 地 の 昼 ・ 街 中の 深 夜 0 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 30dB 郊外 の 深 夜 ・ さ さや き声 中 心 周 波 数 ( H z ) 40 9 ＤＨ 3 25 有効寸法 40 Ｈ（枠外寸法） 40 25 6 ＤＨ 3 25 40 有効寸法 40 Ｈ（枠外寸法）

BT…3方枠で閉扉時にゴムが下りて下部の隙間を塞ぐ仕様 ST…4方枠でＦ0系のハンドルを使用した仕様 AT…4方枠でグレモン錠を使用した仕様 OST…外壁面用ＳＴ。4方枠でＦ0系のハンドルを使用し、下枠を雨仕舞い 対策を施した仕様 OAT…外壁面用ＡＴ。4方枠でグレモン錠を使用し、下枠を雨仕舞い対策 を施した仕様 【 〒 424-0204 お き つ な か ち ょ う TEL. 054-360-3222 FAX. 054-360-3227 【 【東京第１営業所・第２営業所】 〒 105-0011 東京都港区芝公園 1-2-8 https://www.sunwizz.co.jp/ AMANO芝公園ビル４階 TEL. 03-3438-0255 FAX. 03-3438-0256 【 【 】 〒 564-0051 〒 812-0041 13-15 TEL. 06-6155-6085 9 0110 - AOF- 010 - 0 4 2024/0 6
