ガラリシリーズ

製品カタログ

アルミガラリ・ステンレスガラリ・スチールガラリの内容を一冊に統合

【GA -取付け簡単なアルミガラリ-】
一定の厚みの壁に挟み込んで固定する、開口回りに下地不要で取付けが簡単なアルミガラリです。30mm~36mmと、40mm~44mmまでの壁厚、ドア厚に対応します。ガラリの羽根は固定式で山型と片流れの2種類を用意、さらに形状やピッチを変えて開口率の異なる計5種類をラインアップしています。山型ガラリの開口率は30%と52%の2種類、片流れガラリは開口率50%の他52%と、さらに開口率の高い60%の3種類を用意しています。

【GAS -どこにでも取付け可能なユーティリティなアルミガラリ-】
片側にフランジをつけた、取付け相手を選ばない便利なガラリです。着脱可能な不織布のフィルターや防虫網など、通気ガラリに必要なオプションも揃っています。フランジの向きが選べますので、フィルターや防虫網をどちらに取付けるかも選択できます。フランジが付かない側にはオプションで化粧用のアングルも用意(ただし取付け厚み30mmから70mmまで)。まさに「ユーティリティな」アルミガラリです。

【GUシリーズ -用途いろいろ4種類の角型ステンレスガラリシリーズ-】
1.5mm厚のステンレス鋼板製の角型ガラリです。両側フランジ挟み込みタイプの“GU”、片側フランジで面付けタイプの“GUS”、 壁厚に合わせて見込み寸法を指定できる屋内間仕切り用の“GUI”、簡易庇と水切りを標準装備した、外壁用の“GUO”の4種類をラインナップしています。 どの仕様も山型と片流れの2種類の羽根形状を選択でき(ただし、外壁用は片流れのみ)、寸法も1mm単位で指定できます。(※1)
※1 H寸法は一部製作できない寸法があります。

【GTシリーズ -用途いろいろ4種類の角型スチールガラリシリーズ-】
1.6mm厚のスチール鋼板製の角型ガラリです。両側フランジ挟み込みタイプの“GT”、片側フランジで面付けタイプの“GTS”、 壁厚に合わせて見込み寸法を指定できる屋内間仕切り用の“GTI”、簡易庇と水切りを標準装備した、外壁用の“GTO”の4種類をラインナップしています。 どの仕様も山型と片流れの2種類の羽根形状を選択でき(ただし、外壁用は片流れのみ)、寸法も1mm単位で指定できます。(※1)
※1 H寸法は一部製作できない寸法があります。


---
関連キーワード:アルミ、ステンレス、スチール、ガラリ、開口率、山型、片流れ、30%、33%、38%、50%、52%、60%、取付け、簡単、挟み込み、両フランジ、ユーティリティ、直付け、片フランジ、フィルター、耐候性、換気、防虫網、建築壁対応、アルミガラリドア

このカタログについて

ドキュメント名 ガラリシリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 3.7Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

フルフラットドア DRF50
製品カタログ

サンワイズ株式会社

フルフラットFIX窓 FFX
製品カタログ

サンワイズ株式会社

このカタログの内容

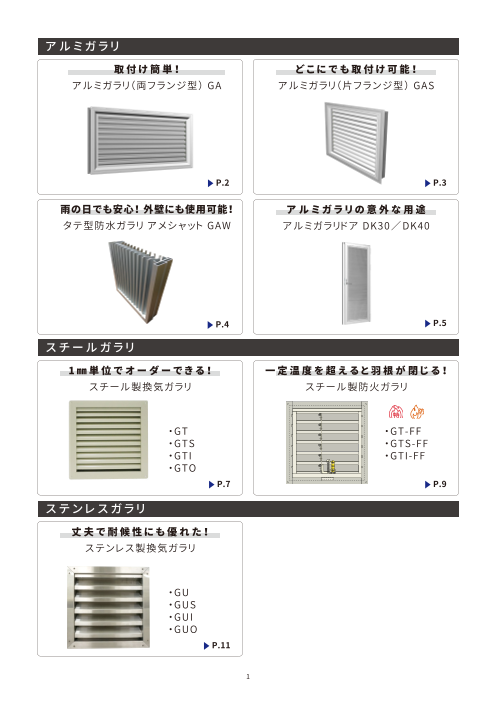

Page1

ガラリシリーズ GA GAS GU GUS 外 部 か ら の 視 線 を 遮 り な が ら 、 同 時 に 換 気 も で き る 。

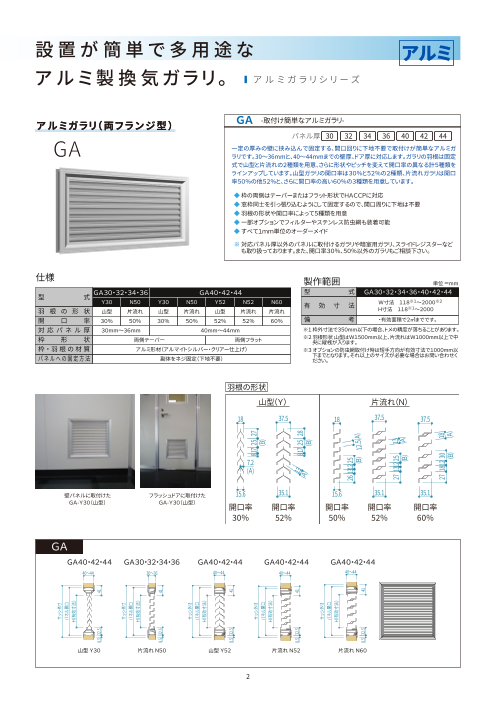

Page2
