ダブルスライドドアシリーズ

ダブルスライドドアシリーズ WSR30 WSR40 WSK30 限られたスペースで最大限の開口を実現

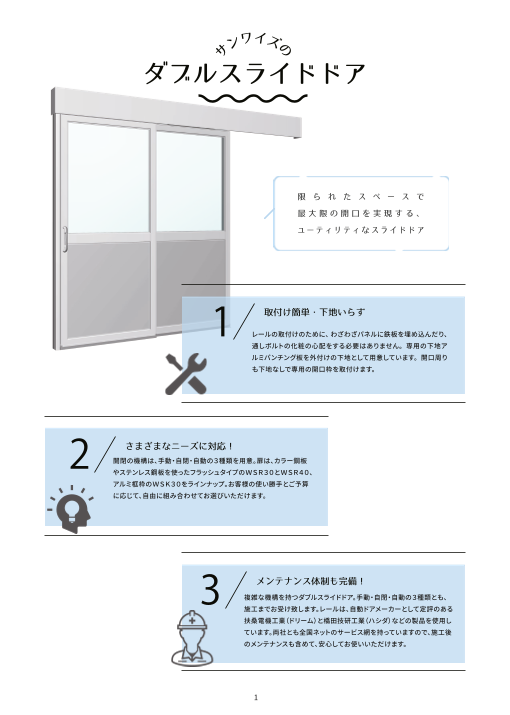

ンワイズの サ ダブルスライドドア 限 ら れ た ス ペ ー ス で 最 大 限 の 開 口 を 実 現 す る 、 ユーティリティなスライドドア 1 取付け簡単・下地いらず レールの取付けのために、わざわざパネルに鉄板を埋め込んだり、 通しボルトの化粧の心配をする必要はありません。専用の下地ア ルミパンチング板を外付けの下地として用意しています。開口周り も下地なしで専用の開口枠を取付けます。 2 さまざまなニーズに対応！ 開閉の機構は、手動・自閉・自動の３種類を用意。扉は、カラー鋼板 やステンレス鋼板を使ったフラッシュタイプのＷＳＲ３０とＷＳＲ４０、 アルミ框枠のＷＳＫ３０をラインナップ。お客様の使い勝手とご予算 に応じて、自由に組み合わせてお選びいただけます。 3 メンテナンス体制も完備！ 複雑な機構を持つダブルスライドドア。手動・自閉・自動の３種類とも、 施工までお受け致します。レールは、自動ドアメーカーとして定評のある 扶桑電機工業（ドリーム）と橋田技研工業（ハシダ）などの製品を使用し ています。両社とも全国ネットのサービス網を持っていますので、施工後 のメンテナンスも含めて、安心してお使いいただけます。 1

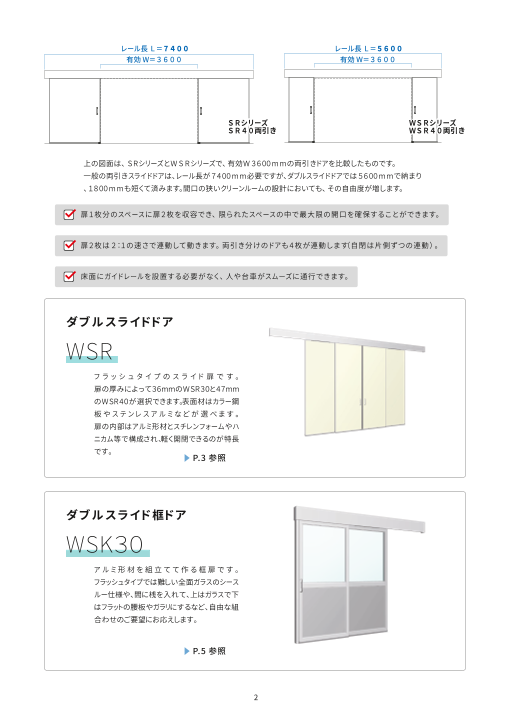

レール長 Ｌ＝７４００ レール長 Ｌ＝５６００ 有効 Ｗ＝３６００ 有効 Ｗ＝３６００ ＳＲシリーズ ＷＳＲシリーズ ＳＲ４０両引き ＷＳＲ４０両引き 上の図面は、ＳＲシリーズとＷＳＲシリーズで、有効Ｗ３６００ｍｍの両引きドアを比較したものです。 一般の両引きスライドドアは、レール長が７４００ｍｍ必要ですが、ダブルスライドドアでは５６００ｍｍで納まり、 １８００ｍｍも短くて済みます。間口の狭いクリーンルームの設計においても、その自由度が増します。 ダブルスライドドア WSR フ ラ ッ シ ュ タ イ プ の ス ラ イ ド 扉 で す 。 扉の厚みによって３６ｍｍのＷＳＲ３０と４７ｍｍ のＷＳＲ４０が選択できます。表面材はカラー鋼 板 や ス テ ン レ ス ア ル ミ な ど が 選 べ ま す 。 扉の内部はアルミ形材とスチレンフォームやハ ニカム等で構成され、軽く開閉できるのが特長 です。 P.3 参照 ダブルスライド框ドア WSK３０ ア ル ミ 形 材 を 組 立 て て 作 る 框 扉 で す 。 フラッシュタイプでは難しい全面ガラスのシース ルー仕様や、間に桟を入れて、上はガラスで下 はフラットの腰板やガラリにするなど、自由な組 合わせのご要望にお応えします。 P.5 参照 2 ▲ ▲

狭い間口も最大限に活用 ！ 大型ドア対応品 ダブルスライドドア W、 H ともに3000mm を超える寸法が 製作可能な商品 ※片開き・片引きは W が1500mmを超える寸法 フラッシュタイプ WSR30 / WSR40 ３方枠… NT ZT ダブルスライドドアは、扉1枚分のスペースに 扉2枚を収納でき、限られたスペースの中で 最大限の開口を確保することが出来る、ユー ティリティなスライドドアです。2枚の扉は2:1 オプションで 窓やガラリを の速さで連動します。 つけられます。 床 面 床は、戸尻がガイドブロック式のため床レー 大 開 口 ルなどによる段差が無く、出入りがスムーズ です。 こんなに開口を確保できる ！ 間口 5600㎜ 開口 3600㎜ 3

WSR30 / 40 仕様 製作範囲 単位 ＝ ㎜ 型 式 ＷＳＲ３０ ＷＳＲ４０ 枠開口寸法 ＷＳＲ３０ ＷＳＲ４０ ド ア 厚 （ 総 厚 ） ３１㎜（３６㎜） ４１㎜（４７㎜） Ｗ寸法　８９０～３８００※１ Ｗ寸法　８９０～３８００※１ レールメーカー 扶桑電機工業・ハシダ技研工業・ナブコ（WSR30のみ） Ｈ寸法　６２０～３０００ Ｈ寸法　６２０～４０００ 片引き 開 閉 形 態 手動・自動 ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 自閉（ハシダ技研工業のみ） ・レールの最大長はＬ＝６０００です。 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ） Ｗ寸法　１８８０～７６００※２ Ｗ寸法　１８８０～７６００※２ エ ッ ジ 材 アルミ形材（アルマイト・クリアー仕上げ） Ｈ寸法　　６２０～３０００ Ｈ寸法　　６２０～４０００ レ ー ル カ バ ー 両引き アルミ（アルマイトシルバー） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 レ ー ル ベ ー ス アルミ形材 ・レールの最大長はＬ＝６０００です。 骨 組 み アルミ形材 Ｗ寸法　８９０～２６３０ Ｗ寸法　８９０～２６３０ 面 材 金属板　０.４㎜～０.６㎜ Ｈ寸法　６２０～３０００ Ｈ寸法　６２０～４０００ 片引き （鋼板・アルミ・ステンレス・支給材） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 スチレンフォーム ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 スチレンフォーム ペーパーハニカム 芯 材 Ｗ寸法　１８８０～５３９０ Ｗ寸法　１８８０～５３９０ 不燃ポリスチレンフォームまたはフェノールフォーム 両引き Ｈ寸法　　６２０～３０００ Ｈ寸法　　６２０～４０００ フェノールフォーム セラミックハニカム （非連動） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 引 手 表側：露出持手（ステンレス SUS304） ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 裏側：埋込み角引手（ステンレス SUS304） Ｗ寸法　８９０～３８００※１ Ｗ寸法　８９０～３８００※１ ガイドブロック 取付けＬ型ステー：ステンレス 片引き Ｈ寸法　６２０～３０００ Ｈ寸法　６２０～４０００ ガイドブロック　：超高分子ポリエチレン ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ズレゴム・ベロゴム ポリエステル基布　フッ素樹脂塗装付 Ｗ寸法　１８８０～５０００※２ Ｗ寸法　１８８０～５０００※２ 戸 先 安 全 ゴ ム エラストマー 両引き Ｈ寸法　　６２０～３０００ Ｈ寸法　　６２０～４０００ 　窓※１ ＦＸ３０（シングル）・ＦＷ３０（複層） ＦＸ４０（シングル）・ＦＷ４０（複層） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ガ 　 ラ 　 リ ※ １ ＧＡ３０ ＧＡ４０ ※１　「レールメーカー」がハシダ技研工業の場合はＷ３１３０㎜までとなります。 錠前システム※１ 美和ロック　ＵＤ錠※２ （引残し有り） 　　　また、Ｗ寸法が２５００㎜を超えるときは一度ご相談ください。 ※１　「窓」「ガラリ」「錠前システム」はオプションで追加することができます。 ※２　「レールメーカー」がハシダ技研工業の場合はＷ６２６０㎜までとなります。 ※２　「自動」につきましては、原則として「錠前システム」は対応しておりません。 　　　また、Ｗ寸法が５０００㎜を超えるときは一度ご相談ください。 ※レールメーカーによって仕様が異なります。詳しくは早見表をご参照ください。 　手動、自動も重量によっては製作可能範囲であっても対応できない場合があります。 　詳しくは営業担当までお問い合わせください。 WSR30/40　共通寸法 WSR４０ ＷＳＲ３０／ＷＳＲ４０共通※ Ａ Ｂ Ｃ Ｄ WSR30の図面に関しては ドリーム 手動・自動 １３７ １８１ ８３ ３１３ 弊社ホームページをご参照ください。 THU（ハシダ） 手動・自閉・自動 １５５ ２２３ ７０ ３７３ ナブコ※ 手動・自動 １２２ ２１０ ６０ ３３６ サンワイズ公式ホームページ https://www.sunwizz.co.jp/ 注１：自閉の場合、ＤＷの寸法と扉の重量によってＡ・Ｂ寸法が変わります。 詳細はお問い合わせ下さい。 「ダブルスライドドアWＳＲ 概要」 注２：この他のレールメーカーにつきましては、お問い合わせ下さい。 ※ ナブコはＷＳＲ４０には対応していません。 Ａ 60 パネル開口 パネル開口 30 枠開口 Ｗ 30 30 枠開口 Ｗ 30 50 Ａ 50 50 50 50 50 ＤＷ２ ＤＷ２ ＤＷ２ ＤＷ１ ＤＷ１ 30 ＤＷ１ レール長さ Ｌ =（３Ｗ／２＋２００） レール長さ Ｌ =（３Ｗ／２＋２００） 41 41 41 41 100 枠開口 Ｗ 枠開口 Ｗ ▼ＦＬ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 4 110 4411 4411 25 ＤＨ =（Ｈ＋１０） 枠開口 Ｈ 30 パネル開口 レールベース取付基準寸法 =（Ｈ＋Ｃ） Ｂ 25 ＤＨ =（Ｈ＋１０） 枠開口 Ｈ 30 パネル開口 レールベース取付基準寸法 =（Ｈ＋Ｃ） Ｄ

全面シースルーにも対応 ！ ダブルスライドドア アルミ框タイプ WSK30 ３方枠… NT ZT ダブルスライドドアの框扉タイプです。フラッ シュタイプでは不可能な全面ガラスのシース ルー仕様や、間に桟を入れて、上はガラスで 下はフラットの腰板やガラリにするなど、自由 な組み合わせのご要望にお応えします。 中桟を入れ上部にガラス、下部に シルバーフラットの面板を使用し た例。ポリカ・アクリル・塩ビなどの 面板だけでなく、羽根形状と開口 率を選べるガラリ、また全面ガラス などの仕様にも対応。 表 裏 SK30両引き全面ガラス仕様 大 開 口 表 ： 露出持手（ステンレス） 裏 ： フック引手（ステンレス） ダブルスライドドアは 、 ２枚の扉が連動して動きます 。 ※ 両引きの場合は4枚が連動するものと片側2枚ずつ連動するものとがあります。 詳しくはお問い合わせください。 5

WSK30 仕様 製作範囲 単位 ＝ ㎜ 型 式 ＷＳＫ３０ 枠開口寸法 ＷＳＫ３０ ド ア 厚 ３６㎜ Ｗ寸法　８９０～２４５０ レールメーカー 扶桑電機工業・ハシダ技研工業・ナブコ Ｈ寸法　３４０～２５００ 片引き 開 閉 形 態 手動・自動 ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 自閉（ハシダ技研工業のみ） ・レールの最大長はＬ＝５０００です。 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ） Ｗ寸法　１８８０～４９００ フ レ ー ム アルミ形材（アルマイト・クリアー仕上げ） Ｈ寸法　　３４０～２５００ 両引き レ ー ル カ バ ー アルミ（アルマイトシルバー） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 レ ー ル ベ ー ス アルミ形材 ・レールの最大長はＬ＝６０００です。 組 立 て 方 法 トメカットによるピース組 Ｗ寸法　８９０～２４５０ Ｈ寸法　３４０～２５００ 面 板 不透明：アルミ積層板 片引き 透明　：ガラス・ポリカ・アクリル・塩ビ・ＰＥＴなど ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 引 手 表側：露出持手（ステンレス SUS304） 裏側：フック引手（ステンレス SUS304） Ｗ寸法　１８８０～４９００ 両引き Ｈ寸法　　３４０～２５００ ガイドブロック 取付けＬ型ステー：ステンレス ガイドブロック　：超高分子ポリエチレン （非連動） ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ズレゴム・ベロゴム ポリエステル基布　フッ素樹脂塗装付 ・使用環境、扉重量によって、製作可能寸法であっても対応できない場合があります。 ガ 　 ラ 　 リ ※ １ 片流れ（開口率50％） ・ 山型（開口率30％） Ｗ寸法　８９０～２４５０ 錠前システム※１ お問い合わせ下さい※２ 片引き Ｈ寸法　３４０～２５００ ※１　「ガラリ」「錠前システム」はオプションで追加することができます。 ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 ※２　「自動」につきましては、原則として「錠前システム」は対応しておりません。 Ｗ寸法　１８８０～４９００ 両引き Ｈ寸法　　３４０～２５００ ・ＤＨ寸法はＤＷ寸法の４倍を超えられません。 レールメーカー別仕様早見表 ※レールメーカーによって仕様が異なります。詳しくは早見表をご参照ください。 手 動 自 閉 自 動 片引き 両引き 両引き 両引き 両引き （連動） （非連動） 片引き （連動） （非 片引き 両引き 連動） （連動） ドリーム ○ ○ ○ × × × ○ ○ THU（ハシダ） ○ × ○ ○ × ○ ○ ○ ナブコ △ △ △ × × × ○ ○ WSK30 ※△についてはお問い合わせください。 WSK３０ ＷＳK３０ Ａ Ｂ Ｃ Ｄ ドリーム 手動・自動 １３７ １８１ ８３ ３１３ THU（ハシダ） 手動・自閉・自動 １５５ ２２３ ７０ ３７３ ナブコ 手動・自動 １２２ ２１０ ６０ ３３６ 注１：自閉の場合、ＤＷの寸法と扉の重量によってＡ・Ｂ寸法が変わります。 詳細はお問い合わせ下さい。 注２：この他のレールメーカーにつきましては、お問い合わせ下さい。 パネル開口 60 パネル開口 Ａ 30 Ｗ（枠開口寸法） 30 30 Ｗ（枠開口寸法） 30 50 50 50 Ａ 50 50 50 ＤＷ =（Ｗ／２＋７５） ＤＷ =（Ｗ／４＋５０） ＤＷ =（Ｗ／４＋５０） ＤＷ =（Ｗ／２＋７５） ＤＷ =（Ｗ／４＋５０） ＤＷ =（Ｗ／４＋５０） 5 レール長さ Ｌ =（３Ｗ／２＋２００） レール長さ Ｌ =（３Ｗ／２＋２００） 36 36 36 36 Ｗ（枠開口寸法） 100 Ｗ（枠開口寸法） ▼ＦＬ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 6 3366 100 3366 25 ＤＨ =（Ｈ＋１０） 枠開口 Ｈ 30 パネル開口 レールベース取付基準寸法 =（Ｈ＋Ｃ） Ｂ 25 ＤＨ =（Ｈ＋１０） 枠開口 Ｈ 30 パネル開口 レールベース取付基準寸法 =（Ｈ＋Ｃ） Ｄ
