ボールバルブ・エスペロール・ニードルボールバルブ 総合カタログ

製品カタログ

流体制御のスペシャリストとして、スムーズな未来に貢献します。

・INSボールバルブ
・エスペロール
・ニードルボールバルブ
・シリンダーバルブ
・計装機器
・エスペロ
・システム開発

このカタログについて

ドキュメント名 ボールバルブ・エスペロール・ニードルボールバルブ 総合カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 56.6Mb
取り扱い企業 株式会社一ノ瀬 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

modec - Portable Valve Actuators -
製品カタログ

株式会社一ノ瀬

ESPERO VALVES
製品カタログ

株式会社一ノ瀬

ゼロから始めるクラフトビール
製品カタログ

株式会社一ノ瀬

このカタログの内容

Page1

INS製品カタログ INS Ball Valves / ESPEROL Control Valves / Needle Ball Valves / Cylinder Valves / ESPERO Valves / System Engineering Vol.2 2022
Page2

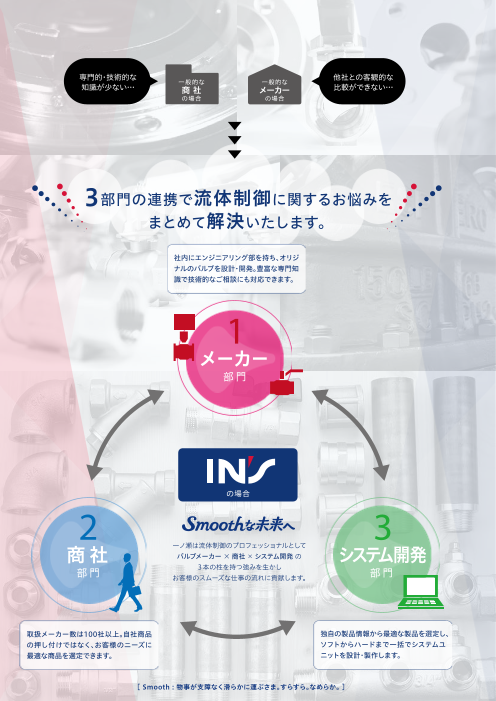

専門的・技術的な 一般的な 一般的な 他社との客観的な 知識が少ない... 商 社 メーカー 比較ができない... の場合 の場合 3部門の連携で流体制御に関するお悩みを まとめて解決いたします。 社内にエンジニアリング部を持ち、オリジ ナルのバルブを設計・開発。豊富な専門知 識で技術的なご相談にも対応できます。 1 メーカー 部門 の場合 2 3 一ノ瀬は流体制御のプロフェッショナルとして 商 社 バルブメーカー × 商社 × システム開発 の システム開発 部門 3本の柱を持つ強みを生かし お客様のスムーズな仕事の流れに貢献します。 部門 取扱メーカー数は100社以上。自社商品 独自の製品情報から最適な製品を選定し、 の押し付けではなく、お客様のニーズに ソフトからハードまで一括でシステムユ 最適な商品を選定できます。 ニットを設計・製作します。 [ Smooth : 物事が支障なく滑らかに運ぶさま。すらすら。なめらか。 ]
Page3

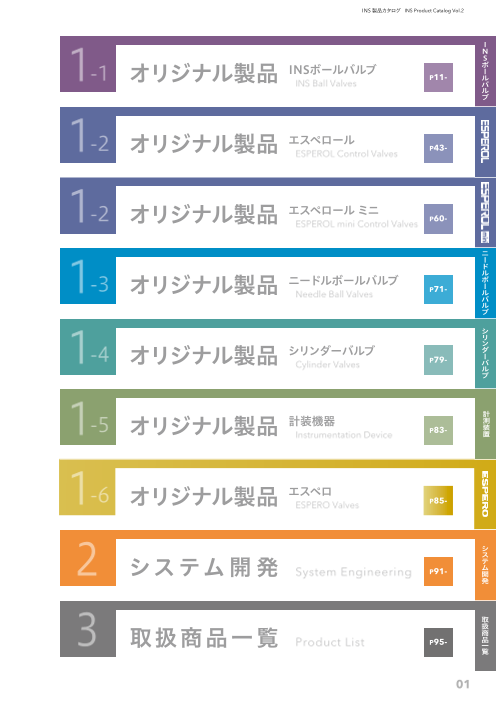

INS 製品カタログ INS Product Catalog Vol.2 I 1 N S -1 オリジナル製品 INSボールバルブ ボ ー INS Ball Valves P11- ル バ ル ブ 1-2 オリジナル製品 エスペロール ESPEROL Control Valves P43- 1-2 オリジナル製品 エスペロール ミニ ESPEROL mini Control Valves P60- ニ 1 ー ド ル -3 オリジナル製品 ニードルボールバルブ ボ ー Needle Ball Valves P71- ル バ ル ブ 1 シ リ ン -4 オリジナル製品 シリンダーバルブ ダ ー Cylinder Valves P79- バ ル ブ 1 計 -5 オリジナル製品 計装機器 測 装 Instrumentation Device P83- 置 1-6 オリジナル製品 エスペロ ESPERO Valves P85- 2 シ ス システム開発 テ System Engineering P91- ム 開 発 3 取 扱 取扱商品一覧 商 Product List P95- 品 一 覧 01
Page4

I N 1Original Products オリジナル製品目次 S ボ ー ル バ 1-1 INSボールバルブ 特殊バルブの技術を生かした一ノ瀬オリジナルボールバルブ P11 ル ブ ステンレス製 BR13 SCS13A Class800 ねじ込み ボールバルブ 手 BR14 SCS14A Class800 ねじ込み ボールバルブ 動 式 BR13W SCS13A Class800 ねじ込み ボールバルブ BR14W SCS14A Class800 ねじ込み ボールバルブ …………………………………… 14 BR02T SCS14A Class1000 ねじ込み ボールバルブ …………………………………… 15 LBR02T SCS14A Class1000 ねじ込み ボールバルブ 2段ロック機構付き ………………… 16 B14S SCS14A JIS10K ねじ込み ボールバルブ …………………………………… 17 B13F SCS13A JIS10K フランジ ボールバルブ B14F SCS14A JIS10K フランジ ボールバルブ …………………………………… 18 J2013F SCS13A JIS20K フランジ ボールバルブ …………………………………… 19 B14F4L SCS14A JIS10K 横型三方Lポート フランジ ボールバルブ B14F4T SCS14A JIS10K 横型三方Tポート フランジ ボールバルブ …………………… 20 TSBH CF8M ヘルール ボールバルブ …………………………………… 21 ダクタイル製 BFCD FCD450 JIS10K フランジ ボールバルブ …………………………………… 22 BFCD4L FCD450 JIS10K 横型三方Lポート フランジ ボールバルブ ……………生産…終…了 … 23 鋳 鉄 製 TFC FC200 JIS10K フランジ ボールバルブ ……………………………生産…終…了 … 24 02
Page5

I N S ボ ー ル バ ル ブ ステンレス製 A-B14S SCS14A JIS10K 複作動 ねじ込み ボールバルブ エ AS-B14S ア SCS14A JIS10K 単作動 ねじ込み ボールバルブ ………………………………… 27 ー 式 A-B13F SCS13A JIS10K 複作動 フランジ ボールバルブ A-B14F SCS14A JIS10K 複作動 フランジ ボールバルブ AS-B13F SCS13A JIS10K 単作動 フランジ ボールバルブ AS-B14F SCS14A JIS10K 単作動 フランジ ボールバルブ ………………………………… 28 A-J2013F SCS13A JIS20K 複作動 フランジ ボールバルブ AS-J2013F SCS13A JIS20K 単作動 フランジ ボールバルブ ………………………………… 29 A-B14F4L SCS14A JIS10K 複作動 横型三方Lポート フランジ ボールバルブ A-B14F4T SCS14A JIS10K 複作動 横型三方Tポート フランジ ボールバルブ AS-B14F4L SCS14A JIS10K 単作動 横型三方Lポート フランジ ボールバルブ AS-B14F4T SCS14A JIS10K 単作動 横型三方Tポート フランジ ボールバルブ …………… 30 A-J3B13F SCS13A JIS10K 複作動 縦型三方Lポート フランジ ボールバルブ AS-J3B13F SCS13A JIS10K 単作動 縦型三方Lポート フランジ ボールバルブ …………… 31 TSBW CF8M 複作動 ヘルール ボールバルブ TSBS CF8M 単作動 ヘルール ボールバルブ ………………………………………… 32 ダクタイル製 A-BFCD FCD450 JIS10K 複作動 フランジ ボールバルブ AS-BFCD FCD450 JIS10K 単作動 フランジ ボールバルブ ………………………………… 33 A-BFCD4L FCD450 JIS10K 複作動 横型三方Lポート フランジ ボールバルブ 生産終了 AS-BFCD4L FCD450 JIS10K 単作動 横型三方Lポート フランジ ボールバルブ ……生産…終…了 … 34 エアー式ボールバルブ用 オプション一覧表 ………………………………………………… 35 03
Page6

I N 1Original Products オリジナル製品目次 S ボ ー ル バ 1-1 INSボールバルブ 特殊バルブの技術を生かした一ノ瀬オリジナルボールバルブ P11 ル ブ ステンレス製 E1-B14S SCS14A JIS10K AC100V ねじ込み ボールバルブ 電 E2-B14S SCS14A JIS10K AC200V ねじ込み ボールバルブ ……………………………… 36 動 式 E1-B13F SCS13A JIS10K AC100V フランジ ボールバルブ E1-B14F SCS14A JIS10K AC100V フランジ ボールバルブ E2-B13F SCS13A JIS10K AC200V フランジ ボールバルブ E2-B14F SCS14A JIS10K AC200V フランジ ボールバルブ ……………………………… 37 E1-J2013F SCS13A JIS20K AC100V フランジ ボールバルブ E2-J2013F SCS13A JIS20K AC200V フランジ ボールバルブ ……………………………… 38 E1-B14F4L SCS14A JIS10K AC100V 横型三方Lポート フランジ ボールバルブ E1-B14F4T SCS14A JIS10K AC100V 横型三方Tポート フランジ ボールバルブ E2-B14F4L SCS14A JIS10K AC200V 横型三方Lポート フランジ ボールバルブ E2-B14F4T SCS14A JIS10K AC200V 横型三方Tポート フランジ ボールバルブ ………… 39 E1-J3B13F SCS13A JIS10K AC100V 縦型三方Lポート フランジ ボールバルブ E2-J3B13F SCS13A JIS10K AC200V 縦型三方Lポート フランジ ボールバルブ ………… 40 ダクタイル製 E1-BFCD FCD450 JIS10K AC100V フランジ ボールバルブ E2-BFCD FCD450 JIS10K AC200V フランジ ボールバルブ ……………………………… 41 E1-BFCD4L FCD450 JIS10K AC100V 横型三方Lポート フランジ ボールバルブ 生産終了 E2-BFCD4L FCD450 JIS10K AC200V 横型三方Lポート フランジ ボールバルブ …生…産…終了… 42 04
Page7

1-2 低価格と高性能を追求した新世代のコントロールバルブ P43 ステンレス製 ASVP-B14S SCS14A JIS10K 単作動 VP ねじ込み コントロールバルブ エ ASYP-B14S ア SCS14A JIS10K 単作動 YP ねじ込み コントロールバルブ ……………………… 46 ー 式 ASVP-B13F SCS13A JIS10K 単作動 VP フランジ コントロールバルブ ASVP-B14F SCS14A JIS10K 単作動 VP フランジ コントロールバルブ ASYP-B13F SCS13A JIS10K 単作動 YP フランジ コントロールバルブ ASYP-B14F SCS14A JIS10K 単作動 YP フランジ コントロールバルブ ……………………… 47 ASFP-J3B13F SCS13A JIS10K 単作動 縦型三方Lポート フランジ コントロールバルブ ……… 48 ASVS-JB13W CF8M Class150/300 単作動 セグメント ウェハー コントロールバルブ ………… 49 ダクタイル製 ASVP-BFCD FCD450 JIS10K 単作動 VP フランジ コントロールバルブ ……………………… 50 鋳 鉄 製 ERA-A51-WE FC250 JIS10K 単作動 単座二方 フランジ コントロールバルブ ………………… 51 ポリ塩化ビニル製 ASYP-56D11 PVC JIS10K 単作動 YP ねじ込み コントロールバルブ ………………………… 52 ASYP-56D12 PVC JIS10K 単作動 YP フランジ コントロールバルブ ………………………… 53 ASYP-56D13 PVC JIS10K 単作動 YP TS コントロールバルブ …………………………………… 54 05
Page8

1Original Products オリジナル製品目次 1-2 低価格と高性能を追求した新世代のコントロールバルブ P43 ステンレス製 E1VP-B14S SCS14A JIS10K AC100V VP ねじ込み コントロールバルブ 電 E2VP-B14S SCS14A JIS10K AC200V VP ねじ込み コントロールバルブ ………………… 55 動 式 E1VP-B13F SCS13A JIS10K AC100V VP フランジ コントロールバルブ E1VP-B14F SCS14A JIS10K AC100V VP フランジ コントロールバルブ E2VP-B13F SCS13A JIS10K AC200V VP フランジ コントロールバルブ E2VP-B14F SCS14A JIS10K AC200V VP フランジ コントロールバルブ ………………… 56 E1FP-J3B13F SCS13A JIS10K AC100V 縦型三方Lポート フランジ コントロールバルブ E2FP-J3B13F SCS13A JIS10K AC200V 縦型三方Lポート フランジ コントロールバルブ …… 57 E1VS-JB13W CF8M Class150/300 AC100V セグメント ウェハー コントロールバルブ E2VS-JB13W CF8M Class150/300 AC200V セグメント ウェハー コントロールバルブ …………… 58 ダクタイル製 E1VP-BFCD FCD450 JIS10K AC100V VP フランジ コントロールバルブ E2VP-BFCD FCD450 JIS10K AC200V VP フランジ コントロールバルブ ………………… 59 06
Page9

1-2 低価格と高性能を追求した新世代のコントロールバルブ P60 ステンレス製 MDVP-B14S SCS14A JIS10K DC24V VP ねじ込み コントロールバルブ 電 MDYP-B14S SCS14A JIS10K DC24V YP ねじ込み コントロールバルブ 動 式 M1VP-B14S SCS14A JIS10K AC100V VP ねじ込み コントロールバルブ M1YP-B14S SCS14A JIS10K AC100V YP ねじ込み コントロールバルブ M2VP-B14S SCS14A JIS10K AC200V VP ねじ込み コントロールバルブ M2YP-B14S SCS14A JIS10K AC200V YP ねじ込み コントロールバルブ ……………… 60 MDVP-B13F SCS13A JIS10K DC24V VP フランジ コントロールバルブ MDVP-B14F SCS14A JIS10K DC24V VP フランジ コントロールバルブ MDYP-B13F SCS13A JIS10K DC24V YP フランジ コントロールバルブ MDYP-B14F SCS14A JIS10K DC24V YP フランジ コントロールバルブ M1VP-B13F SCS13A JIS10K AC100V VP フランジ コントロールバルブ M1VP-B14F SCS14A JIS10K AC100V VP フランジ コントロールバルブ M1YP-B13F SCS13A JIS10K AC100V YP フランジ コントロールバルブ M1YP-B14F SCS14A JIS10K AC100V YP フランジ コントロールバルブ M2VP-B13F SCS13A JIS10K AC200V VP フランジ コントロールバルブ M2VP-B14F SCS14A JIS10K AC200V VP フランジ コントロールバルブ M2YP-B13F SCS13A JIS10K AC200V YP フランジ コントロールバルブ M2YP-B14F SCS14A JIS10K AC200V YP フランジ コントロールバルブ ………………… 61 MDCVP-B14S SCS14A JIS10K DC24V VP ねじ込み コントロールバルブ MDCYP-B14S SCS14A JIS10K DC24V YP ねじ込み コントロールバルブ ………………… 62 MDCVP-B13F SCS13A JIS10K DC24V VP フランジ コントロールバルブ MDCVP-B14F SCS14A JIS10K DC24V VP フランジ コントロールバルブ MDCYP-B13F SCS13A JIS10K DC24V YP フランジ コントロールバルブ MDCYP-B14F SCS14A JIS10K DC24V YP フランジ コントロールバルブ ……………… 63 MD-56C54 SCS14A Class300 DC24V 単座二方 ねじ込み コントロールバルブ M1-56C54 SCS14A Class300 AC100V 単座二方 ねじ込み コントロールバルブ M2-56C54 SCS14A Class300 AC200V 単座二方 ねじ込み コントロールバルブ ………… 64 MD-56C55 SCS14A JIS10K DC24V 単座二方 フランジ コントロールバルブ M1-56C55 SCS14A JIS10K AC100V 単座二方 フランジ コントロールバルブ M2-56C55 SCS14A JIS10K AC200V 単座二方 フランジ コントロールバルブ ……… 65 07
Page10

1Original Products オリジナル製品目次 1-2 低価格と高性能を追求した新世代のコントロールバルブ P60 鋳鉄製 MD-56A51 FC250 JIS10K DC24V 単座二方 フランジ コントロールバルブ 電 M1-56A51 FC250 JIS10K AC100V 単座二方 フランジ コントロールバルブ 動 式 M2-56A51 FC250 JIS10K AC200V 単座二方 フランジ コントロールバルブ …………… 66 MD-56A52 FC250 JIS10K DC24V 複座三方 フランジ コントロールバルブ M1-56A52 FC250 JIS10K AC100V 複座三方 フランジ コントロールバルブ M2-56A52 FC250 JIS10K AC200V 複座三方 フランジ コントロールバルブ …………… 67 ポリ塩化ビニル製 MDYP-56D11 PVC JIS10K DC24V YP ねじ込み コントロールバルブ M1YP-56D11 PVC JIS10K AC100V YP ねじ込み コントロールバルブ M2YP-56D11 PVC JIS10K AC200V YP ねじ込み コントロールバルブ ………………… 68 MDYP-56D12 PVC JIS10K DC24V YP フランジ コントロールバルブ M1YP-56D12 PVC JIS10K AC100V YP フランジ コントロールバルブ M2YP-56D12 PVC JIS10K AC200V YP フランジ コントロールバルブ ………………… 69 MDYP-56D13 PVC JIS10K DC24V YP TS コントロールバルブ M1YP-56D13 PVC JIS10K AC100V YP TS コントロールバルブ M2YP-56D13 PVC JIS10K AC200V YP TS コントロールバルブ ………………… 70 08
Page11

1-3 ニードルボールバルブ 開度表示目盛り付き流量調整用手動ボールバルブ P71 ステンレス製 HVP-BR02T SCS14A Class1000 VP ねじ込み ニードルボールバルブ ………………………… 74 手 動 HVPL-BR02T SCS14A Class1000 VP ねじ込み ニードルボールバルブ ロック機構付き ……… 75 式 HVP-B14S SCS14A JIS10K VP ねじ込み ニードルボールバルブ HYP-B14S SCS14A JIS10K YP ねじ込み ニードルボールバルブ ………………………… 76 HVP-B13F SCS13A JIS10K VP フランジ ニードルボールバルブ HVP-B14F SCS14A JIS10K VP フランジ ニードルボールバルブ ニ ー HYP-B13F SCS13A JIS10K YP フランジ ニードルボールバルブ ド ル HYP-B14F SCS14A JIS10K YP フランジ ニードルボールバルブ ………………………… 77 ボ ー ル ダクタイル製 バ ル ブ HVP-BFCD FCD450 JIS10K VP フランジ ニードルボールバルブ ………………………… 78 シ リ ン ダ ー バ ル ブ 1-4 シリンダーバルブ 使う場所を選ばないON-OFF用途のバルブ P79 ステンレス製 計 測 INS-YSS SCS14 JIS10K ねじ込み Y型シリンダーバルブ ………………………………… 80 装 エ 置 ア INS-YFS SCS14 JIS10K フランジ Y型シリンダーバルブ ………………………………… 81 ー 式 鋳 鉄 製 INS-FCS FC250 JIS10K 蒸 気 用 フランジ シリンダーバルブ INS-FCW FC250 JIS10K 水 用 フランジ シリンダーバルブ ………………………… 82 1-5 計装機器 P83 INS-131 圧力トランスミッタ ……………………………………………………………………… 84 1-6 汎用弁でカバーできない高温・高圧用の特殊バルブ P85 09
Page12

10
Page13

1 Original Products I N S ボ ー ル バ ル ブ 1-1 INSボールバルブ ニ ー ド ル ボ ー INS Ball Valves ル バ ル ブ シ リ ン ダ ー バ ル ブ 計 測 装 置 シ ス テ ム 開 発 取 扱 商 品 一 覧 11
Page14

オリジナル製品 Original Products I N S INS Ball Valves ボ ー ル INSボールバルブ バ ル ブ BR13 BR14 BR02T LBR02T BR13W BR14W SCS14A Class1000 SCS14A Class1000 ねじ込み ねじ込み 2段ロック機構付き 手動式 SCS13A/14A Class800 ねじ込み 手動式 手動式 14 15 16 ページ ページ ページ B14S B13F B14F J2013F SCS14A JIS10K SCS13A/14A JIS10K SCS13A JIS20K フランジ ねじ込み フランジ 手動式 手動式 手動式 17 18 19 ページ ページ ページ B14F4L B14F4T TSBH BFCD SCS14A JIS10K CF8M ヘルール FCD450 JIS10K フランジ 横型三方Lポート/Tポート 手動式 フランジ 手動式 手動式 20 21 22 ページ ページ ページ BFCD4L 生産終了 TFC 生産終了 FCD450 JIS10K FC200 JIS10K フランジ 横型三方Lポート フランジ 手動式 手動式 23 24 ページ ページ A-B14S AS-B14S A-B13F A-B14F A-J2013F AS-J2013F SCS14A JIS10K AS-B13F AS-B14F SCS13A JIS20K 複作動/単作動 ねじ込み SCS13A/14A JIS10K 複作動/単作動 フランジ エアー式 エアー式 複作動/単作動 フランジ エアー式 27 28 29 ページ ページ ページ 12
Page15

オリジナル製品 Original Products I N S ボ ー ル バ ル A-B14F4L A-B14F4T A-J3B13F AS-J3B13F TSBW TSBS ブ AS-B14F4L AS-B14F4T SCS13A JIS10K CF8M エアー式 SCS14A JIS10K 複作動/単作動 複作動/単作動 複作動/単作動 ヘルール エアー式 縦型三方Lポート フランジ エアー式 横型三方Lポート/Tポート フランジ 30 31 32 ページ ページ ページ A-BFCD AS-BFCD A-BFCD4L AS-BFCD4L E1-B14S E2-B14S FCD450 JIS10K FCD450 JIS10K SCS14A JIS10K 複作動/単作動 フランジ 複作動/単作動 AC100V/200V ねじ込み エアー式 エアー式 横型三方Lポート フランジ 電動式 生産終了 33 34 36 ページ ページ ページ E1-B13F E1-B14F E1-J2013F E2-J2013F E1-B14F4L E1-B14F4T E2-B13F E2-B14F SCS13A JIS20K E2-B14F4L E2-B14F4T SCS13A/14A JIS10K AC100V/200V フランジ SCS14A JIS10K AC100V/200V 電動式 AC100V/200V フランジ 電動式 電動式 横型三方Lポート/Tポート フランジ 37 38 39 ページ ページ ページ E1-J3B13F E2-J3B13F E1-BFCD E2-BFCD E1-BFCD4L E2-BFCD4L SCS13A JIS10K FCD450 JIS10K FCD450 JIS10K AC100V/200V AC100V/200V フランジ AC100V/200V 電動式 縦型三方Lポート フランジ 電動式 電動式 横型三方Lポート フランジ 生産終了 40 41 42 ページ ページ ページ 13
Page16

オリジナル製品 Original Products I BR13 BR14 BR13W BR14W N S ボ ー ル SCS13A/14A Class800 ねじ込み ボールバルブ バ ル ブ 操作式 手動式 エアー式 電動式 手 材 質 SSCS13A SSCS14A CF8M 動 式 FCD450 FC200 ボア 径 フルボア レデュースボア 接 続 JIS10K CClalasss8000 Class1000 ねじ込み ねじ込み ねじ込み JIS10K JIS20K フランジ フランジ ヘルール ハンドル カバー色 青 赤 黄 緑 白 紺 ※BR13W、BR14Wのハンドル色は別途お問い合わせください。 Plans - 図 面 - BR13 BR14 材質表 BR13 BR14 BR13W BR14W ❶ ボディ SCS13A SCS14A ❷ SCS13A(3/4-2B) SCS14A(3/4-2B) ボール SUS304(1/4-1/2B) SUS316(1/4-1/2B) ❸ ボールシート PTFE ❹ ステムパッキン PTFE ❺ ステム SUS304 SUS316 BR13W BR14W Size - 寸 法 - Rating - レーティング - BR13 呼び径  d L(mm) 約H(mm) W(mm) 重量 (g) BR14 8A 1/4B Rc 1/4 39 36 63 65 10A 3/8B Rc 3/8 44 39 73 100 15A 1/2B Rc 1/2 57 46 82 175 20A 3/4B Rc 3/4 58 50 82 255 25A 1B Rc 1 71 58 105 435 32A 1-1/4B Rc 1-1/4 78 63 105 675 40A 1-1/2B Rc 1-1/2 83 70 124 900 50A 2B Rc 2 100 76 124 1465 BR13W 呼び径  d L(mm) 約H(mm) W(mm) 重量 (g) BR14W 8A 1/4B Rc 1/4 39 28 51 55 10A 3/8B Rc 3/8 44 31 53 100 15A 1/2B Rc 1/2 56.5 36 57 160 20A 3/4B Rc 3/4 58 39 57 235 25A 1B Rc 1 71 54 73 395 14
Page17

オリジナル製品 Original Products BR02T I N S ボ SCS14A Class1000 ねじ込み ボールバルブ ー ル バ ル ブ 操作式 手動式 エアー式 電動式 材 質 SCS13A SCS14A CF8M 手 動 FCD450 FC200 式 ボア 径 フルボア レデュースボア 接 続 JIS10K Class800 Class1000 ねじ込み ねじ込み ねじ込み JIS10K JIS20K フランジ フランジ ヘルール ハンドル カバー色 青 赤 黄 緑 白 紺 Plans - 図 面 - 材質表 ❶ ボディ SCS14A ❷ ボール SCS14A ❸ ボールシート PTFE ❹ グランドパッキン PTFE ❺ ステム SUS316 Size - 寸 法 - Rating - レーティング - 呼び径  d L 約H W 重量 (mm) (mm) (mm) (mm) (kg) 8A 1/4B 11 50 50 103 0.20 10A 3/8B 11.6 50 50 103 0.21 15A 1/2B 14.5 59 53 103 0.27 20A 3/4B 20 67 62 128 0.46 25A 1B 25 76 65 128 0.59 32A 1-1/4B 32 90 81 156 1.1 40A 1-1/2B 38 99 86 156 1.4 50A 2B 50 121 98 195 2.6 65A 2-1/2B 65 160 135 265 6.0 80A 3B 80 170 142 265 8.1 15
Page18

オリジナル製品 Original Products I LBR02T N S ボ ー SCS14A Class1000 ねじ込み ボールバルブ ル バ ル 2段ロック機構付き ブ 操作式 手動式 エアー式 電動式 手 材 質 SCS13A SCS14A CF8M 動 式 FCD450 FC200 ボア 径 フルボア レデュースボア 接 続 JIS10K Class800 Class1000 ねじ込み ねじ込み ねじ込み JIS10K JIS20K フランジ フランジ ヘルール ハンドル カバー色 黄 Plans - 図 面 - 材質表 ❶ ボディ SCS14A ❷ ボール SCS14A ❸ ボールシート PTFE ❹ グランドパッキン PTFE ❺ ステム SUS316 Size - 寸 法 - Rating - レーティング - 呼び径  d L 約H W 重量 (mm) (mm) (mm) (mm) (kg) 8A 1/4B 11 50 50 103 0.21 10A 3/8B 11.6 50 50 103 0.22 15A 1/2B 14.5 59 53 103 0.28 20A 3/4B 20 67 62 128 0.47 25A 1B 25 76 65 128 0.6 16
Page19

オリジナル製品 Original Products B14S I N S ボ SCS14A JIS10K ねじ込み ボールバルブ ー ル バ ル ブ 操作式 手動式 エアー式 電動式 材 質 SCS13A SCS14A CF8M 手 動 FCD450 FC200 式 ボア 径 フルボア レデュースボア 接 続 JIS10K Class800 Class1000 ねじ込み ねじ込み ねじ込み ステンレス製 JIS10K JIS20K ハンドル フランジ フランジ ヘルール 対 応 Plans - 図 面 - 材質表 ❶ ボディ SCS14A ❷ ボール SCS14A ❸ ボールシート RPTFE ❹ グランドパッキン PTFE ❺ ステム SUS316 Size - 寸 法 - Rating - レーティング - 呼び径  d L 約H D1 重量 (mm) (mm) (mm) (mm) (kg) 10A 3/8B 12.5 62 79 130 0.7 15A 1/2B 15 65 81 130 0.9 20A 3/4B 20 80 84 130 1.1 25A 1B 25 90 94 160 1.7 32A 1-1/4B 32 110 100 160 2.4 40A 1-1/2B 40 120 112 227 3.8 50A 2B 50 140 120 227 5.5 65A 2-1/2B 65 160 129 227 10.0 80A 3B 80 182 164 400 11.0 17
Page20

オリジナル製品 Original Products I B13F B14F N S ボ ー ル SCS13A/14A JIS10K フランジ ボールバルブ バ ル ブ 操作式 手動式 エアー式 電動式 手 材 質 SCS13A SCS14A CF8M 動 式 FCD450 FC200 ボア 径 フルボア レデュースボア 接 続 JIS10K Class800 Class1000 ねじ込み ねじ込み ねじ込み ステンレス製 JIS10K JIS20K ハンドル フランジ フランジ ヘルール 対 応 Plans - 図 面 - 材質表 B13F B14F ❶ ボディ SCS13A SCS14A ❷ ボール SCS13A SCS14A ❸ ボールシート RPTFE ❹ グランドパッキン PTFE ❺ ステム SUS304 SUS316 Size - 寸 法 - Rating - レーティング - 呼び径  d L 約H D1 重量 (mm) (mm) (mm) (mm) (kg) 15A 1/2B 15 108 81 130 2.1 20A 3/4B 20 117 84 130 2.6 25A 1B 25 127 94 160 4.2 32A 1-1/4B 32 140 100 160 5.5 40A 1-1/2B 40 165 112 227 7.5 50A 2B 50 178 120 227 8.0 65A 2-1/2B 65 190 129 227 11.5 80A 3B 80 203 164 400 15.5 100A 4B 100 229 179 400 23.0 125A 5B 125 356 244 460 45.0 150A 6B 150 394 264 750 63.5 18
