ニーズに応じたオーダー歯車おまかせください！
掲載内容
◼︎平・はすば歯車
◼︎内歯車
◼︎マイタ・かさ歯車
◼︎ラック
◼︎ねじ歯車
◼︎ウォームギヤ
◆詳細はカタログをダウンロードのうえご覧いただくか、お気軽にお問い合わせください。
このカタログについて
| ドキュメント名 | オーダー歯車〜特注歯車製作の紹介〜 |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 637.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 小原歯車工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

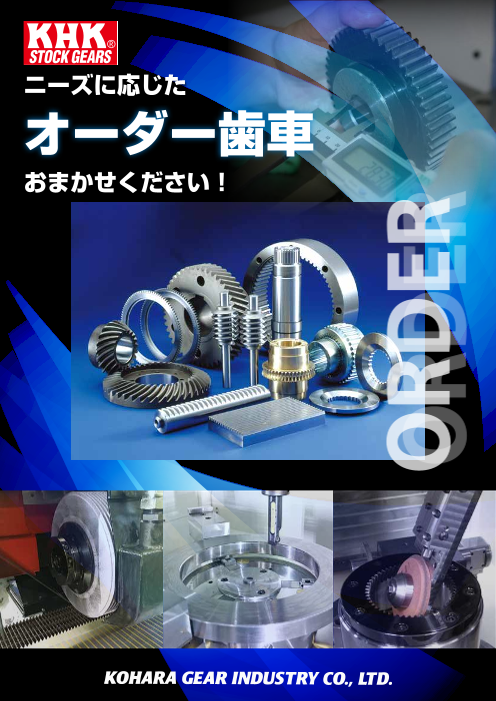

Page1
ニーズに応じた
オーダー歯車
おまかせください！
OORRDDEERR
Page2
ご注文にあたって
平・はすば歯車 ラック
モジュール0.5～10 モジュール0.5～16
外径φ600mm以下 全長2000mm以下
質量200kg以下 質量60kg以下
内歯車 ねじ歯車
モジュール0.5～4 モジュール1～4
歯先円径φ150mm以上 外径φ600mm以下
外径φ600mm以下 質量200kg以下
質量40㎏以下
マイタ・かさ歯車 ウォームギヤ
モジュール1～10 モジュール0.5～10
外径φ300mm以下 組立距離350mm以下
ウォーム外径φ100mm以下
組立距離200mm以下 全長600mm以下
質量25㎏以下
質量50kg以下 ホイール外径φ600mm以下
質量200㎏以下
付帯処理内容
1. 表面処理 2. 熱処理 3. その他
（1）メッキ （1）高周波焼入 （1）ワイヤーカット
①亜鉛メッキ ･･･ クロメート黒、白 （3価対応） （2）浸炭焼入れ （2）フライス加工
②アルマイト ･･･ 白、黒、カラー （3）窒化
③ニッケルメッキ ･･･ 無電解ニッケル ①ガス窒化
④レイデント ･･･ レイデント処理、フッ化処理 ②ガス軟窒化
（2）パーカー処理 ③塩浴軟窒化
①パルホスM･･･ リン酸マンガン皮膜処理 （4）レーザ焼入れ
②デフリックコート ･･･ 固体皮膜潤滑剤
（3）黒染め処理
検査内容
歯車精度測定機 三次元測定機 画像寸法測定機 磁気探傷試験機
要求精度に対応した検査体制、安心してお任せ下さい。
お求めの際は
本 社 〒 332-0022 埼玉県川口市仲町 13-17 TEL:048-255-4871（代） FAX:048-256-2269
大 阪 営 業 所 〒540-0012 大阪市中央区谷町5-6-32メル・シアター別館401号TEL:06-6763-0641（代）
名 古 屋 営 業 所 〒 465-0093 名古屋市名東区一社 3-96 ルーブルビル 6F 603 TEL:052-704-1681（代）
www.khkgears.co.jp/
