「自動塗布」というメンテナンス
●歯車を効果的に潤滑
コンパクトな高性能ポンプと潤滑歯車の組合せ
●環境にやさしい
グリース吐出量は電子制御対応、常に適量の潤滑が可能
●簡単メンテナンス
メンテナンス作業はカートリッジ交換のみで手間いらず
●詳細はカタログをダウンロードのうえご覧いただくか、お気軽にお問い合わせください。
このカタログについて
| ドキュメント名 | ラック&ピニオン自動潤滑システム |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 5.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 小原歯車工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

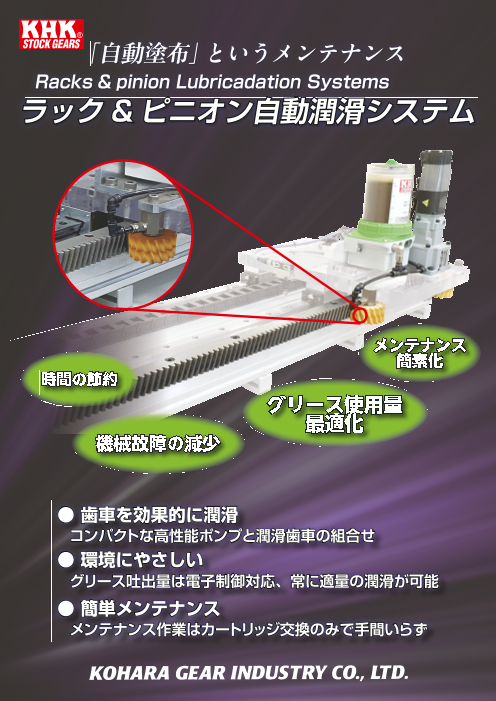

Page1
「自動塗布」というメンテナンス
Racks＆pinion Lubricadation Systems
ラック&ピニオン自動潤滑システム
メンテナンス
簡素化
時間の節約
グリース使用量
最適化
機械故障の減少
● 歯車を効果的に潤滑
コンパクトな高性能ポンプと潤滑歯車の組合せ
● 環境にやさしい
グリース吐出量は電子制御対応、常に適量の潤滑が可能
● 簡単メンテナンス
メンテナンス作業はカートリッジ交換のみで手間いらず
Page2
Racks＆pinion Lubrication Systems
製品特徴
●コンパクトな高性能ポンプ
・電動ポンプはコンパクトに設計されており、狭いスペースでも設置できます。
・ポンプの吐出量と吐出間隔は任意で設定可能です。
ポンプの最小供給量は0.15cm3、制御はポンプ本体またはPLCにて制御頂けます。
・ポンプの動作状況は本体ディスプレイにて常時モニタリング
グリース切れ /背圧上昇 /低電圧の際はエラー信号を発信してお知らせします。
●ウレタン製潤滑歯車
・ポンプから押し出された微量のグリースが潤滑歯車を介して歯面に適量供給されます。
A ■システム構成 D
ポンプ本体
A
PUS・PUSCP・PUH D TCS･TCR
潤滑平歯車・潤滑はすば歯車 チューブコネクタ
B C
B
MAS・MAR C T-6×4-5・T-6×4-10
潤滑歯車用マウント軸 チューブ
潤滑歯車ラインナップ 各部品単体での販売も承っております。お気軽にお問い合わせください。
共 通 仕 様 共 通 仕 様
歯 形 並歯 歯車基準断面 歯直角
圧 力 角 20° 歯 形 並歯
材 料 ポリウレタンフォーム 圧 力 角 20°
ねじれ角 19°31'41"
材 料 ポリウレタンフォーム
●PUSシリーズ ●PUSCPシリーズ ●PUHシリーズ
m1.5～ 10 CP5、10 m1.5～ 10
※モジュール８および10は受注生産品となっております。
