歯車 ABC は、「入門編」「基礎編」 「実用編」の 3 冊があります。 この入門編では歯車のやくめ・作り方・歴史などを、簡単ですが紹介しています。
掲載内容
1. 歯車をさがそう
2. 歯車の歴史
3. 歯車は機械部品
4. 歯車の仲間達
5. 歯車のやくめ
6. 歯車の分類と種類
7. 基本的な歯車用語
8. 歯車の材料と熱処理
9. 歯車の強さと正確さ
10. 歯車の作り方
11. こんなところにも歯車が
◆詳細はカタログをダウンロードのうえご覧いただくか、お気軽にお問い合わせください。
このカタログについて
| ドキュメント名 | 歯車ABC 基礎知識特集 初級 |
|---|---|
| ドキュメント種別 | ハンドブック |
| ファイルサイズ | 47.8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 小原歯車工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
の
入門編
世界遺産の岐阜県白川郷の石臼挽き（まだまだ現役） デザインやオブジェとして使用される歯車（某時計メーカー）
茶運び坊主

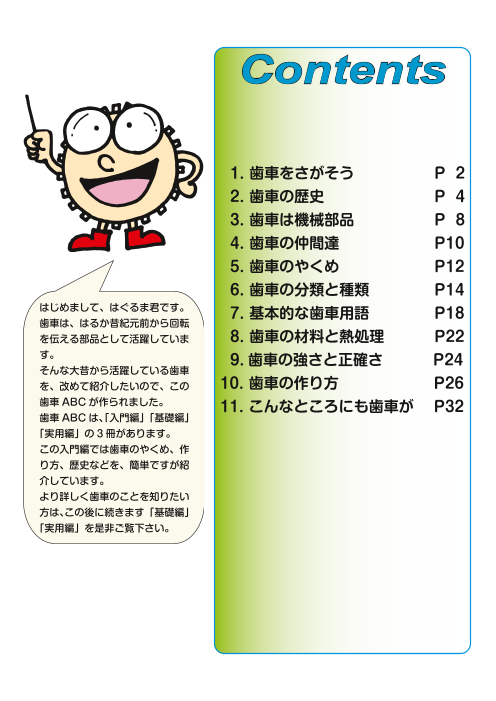

Page3
Contents
1. 歯車をさがそう P 2
2. 歯車の歴史 P 4
3. 歯車は機械部品 P 8
4. 歯車の仲間達 P10
5. 歯車のやくめ P12
6. 歯車の分類と種類 P14
はじめまして、はぐるま君です。 7. 基本的な歯車用語 P18
歯車は、はるか昔紀元前から回転
を伝える部品として活躍していま 8. 歯車の材料と熱処理 P22
す。 9. 歯車の強さと正確さ P24
そんな大昔から活躍している歯車
を、改めて紹介したいので、この 10. 歯車の作り方 P26
歯車ABCが作られました。 11. こんなところにも歯車が P32
歯車ABCは、「入門編」「基礎編」
「実用編」の 3冊があります。
この入門編では歯車のやくめ、作
り方、歴史などを、簡単ですが紹
介しています。
より詳しく歯車のことを知りたい
方は、この後に続きます「基礎編」
「実用編」を是非ご覧下さい。
Page4
歯車ABC 入門編
1. 歯車をさがそう
ほら、こんなところに歯車が！！
歯車は普段目にすることは少ないですが、子供のころ遊んだおもちゃには、たく
さんの歯車が使われています。
■ラジコン
■コ マ モータピニオンからタイヤを回転
ラック付ベルトでコマを回転
- 2 -
Page5
1. 歯車をさがそう
そして、日常何気なく使っている雑貨製品にも、たくさん使われています。
■コーヒーミル
手回しハンドルでミルを回転
■ハンドミキサー
手回しハンドルでミキサーを回転
- 3 -
Page6
歯車ABC 入門編
2. 歯車の歴史
歯車ってどのくらい昔から使われているの？
歯車はなんと、紀元前 350 年頃（約 2300 年前）に
使われていたことが古代ギリシャの哲学者アリストテ
レスの文献に残されています。
それから 100 年後（紀元前 250 年頃）数学者である
アルキメデスもウォームギヤを利用した巻上機（右図）
を説明しています。
イラク クテシフォンの遺跡にある紀元前の歯車
- 4 -
Page7
2. 歯車の歴史
そして日本では、江戸時代（1786 年頃）製粉用などの動力源として水車が使わ
れていました。そこでは、欅（けやき）や樫（かし）などの木で作った歯車が使
われ、なかには直径 1メートル以上の大きなものもありました。
山城国井出玉川の水車〔捨遺都名所図会 天明6年（1786）〕
霞ヶ浦総合公園（茨城県土浦市）の水車
- 5 -
Page8
歯車ABC 入門編
15世紀後半イタリアのルネッサンス期、万能の天才として有名なレオナルド・ダ・
ビンチ（1452 ～ 1519）は、歯車技術史にも特筆されるような成果を残しました。
500年以上の時を超えて現在でも原型が残っている程の成果です。
ダビンチのスケッチ（500 年前） KHK 標準歯車（現在）
■平歯車
■ラック＆ピニオン
■ねじ歯車
- 6 -
Page9
2. 歯車の歴史
ダビンチのスケッチ（500 年前） KHK 標準歯車（現在）
■かさ歯車
■ハイレシオハイポイドギヤ
■ウォームギヤ
- 7 -
Page10
歯車ABC 入門編
3. 歯車は機械部品
機械はいろいろな部品でできてるよ！！
ここに、お父さんが日曜大工に使う家庭用の電気ドリルがあります。
ボルト（ねじ）を８本外して本体カバーを外してみましょう。
いろいろな部品が見えます。これらの
部品は、電気関係の部品（青）と機械関
係（赤）の部品に大きく分類できます。
❶
❸ モータ
❹ スイッチ ❺ コンデンサ ❻ 電源コード
- 8 -
Page11
3. 歯車は機械部品
❶ コレットチャック ❷ 遊星歯車装置
かさ歯車を使って、ドリルの取り付けを行います。
❺
❻ 遊星歯車を使って、減速し
ています。減速することに
よって、トルクがアップし
このように分解した電気ドリルから出てきた歯車、 ます。
軸、ボルト（ねじ）などの事を「機械要素」と言い
ます。機械要素はこれ以外にもたくさんあります。
- 9 -
Page12
歯車ABC 入門編
4. 歯車の仲間たち
歯車と同じ働きをする仲間たちです。
歯車は回転や動力を伝達する機械部品ですがその仲間達を紹介します。
■歯付プーリ / 歯付ベルト
■スプロケット / ローラチェーン
- 10 -
Page13
4. 歯車の仲間たち
■Ｖプーリ / Ｖベルト
このように巻掛け伝動などの方法がありますが、
歯車は次のような優れた点があります。
○構造が比較的簡単
○伝動が確実で正確な速度比が得られる
○長期の使用が可能
○動力の損失が少ない
まさっちゃん プーリ君
- 11 -
Page14
歯車ABC 入門編
5. 歯車のやくめ
歯車を使うとこんな事ができるんだぞぉ！！
歯車は必ず一対で使ってやくめを果たす機械部品です。
どんなやくめがあるのでしょう？
■回転運動や回転力を確実に伝えます。
■回る向き（回転方向）や速さを変えます。
小さい歯車の回転に比べて、大きい歯車はゆっくりと回ります。
回転方向も変わります。
- 12 -
Page15
5. 歯車のやくめ
■回転伝達の向きを変えます。
平行軸
平行な２つの軸に回転 /動力を伝えます。
平歯車（スパーギヤ）や、はすば歯車（ヘリ
カルギヤ）を使います。
回転運動を直線運動に変えます。
また、その反対、直線運動を回転運動に変え
るためにも使えます。
平歯車 /ラック、はすば歯車 /ヘリカルラッ
クの組合せで使います。
交差軸
交わる２つの軸に回転 /動力を伝達します
交わる軸の角度（軸角）は、一般的には９０°
です。
円すい形状のすぐばかさ歯車、まがりばかさ
歯車を使います。
食い違い軸
交わりもせず、平行でもない２つの軸に回転
/動力を伝達します。
２つの軸の角度（軸角）は、一般的には９０°
です。
ねじ歯車、ウォームギヤを使います。
- 13 -
Page16
歯車ABC 入門編
6. 歯車の分類と種類
歯車 3 兄弟と親戚一同を紹介します。
平行軸
平行軸に使う歯車（回転運動用）
平行な二つの軸の間に回転 /動力を伝える歯車です。
★MSGA歯研平歯車 ★SS平歯車
★PSプラスチック平歯車 ★SUSステンレス平歯車
★KHG歯研はすば歯車 ★BSS平歯車
- 14 -
Page17
6. 歯車の分類と種類
平行軸
平行軸に使う歯車（直線運動用）
回転運動を直線運動に変える歯車です。
★SRGF歯研ラック ★KRHG歯研ヘリカルラック
★SRラック ★PRプラスチックラック
★BSRラック ★DR成型フレキラック
- 15 -
Page18
歯車ABC 入門編
交差軸
交差軸に使う歯車
交わる２軸の間に回転 /動力を伝える歯車です。
★SMSG歯研スパイラルマイタ ★SUMステンレスマイタ
★SMA完成マイタ ★MBSG歯研まがりばかさ歯車
★PBプラスチックかさ歯車 ★SB軸付かさ歯車
- 16 -
Page19
6. 歯車の分類と種類
食い違い軸
食い違い軸に使う歯車
平行ではなく、交わりもしない二つの軸に回転 /動力
を伝える歯車です。
★SNねじ歯車 ★SUNステンレスねじ歯車
★PNプラスチックねじ歯車 ★KWG・AGF
軸付歯研ウォームギヤ
★KWGDL・AGDL ★SUW・PGウォームギヤ
複リードウォームギヤ
- 17 -
Page20
歯車ABC 入門編
7. 基本的な歯車用語
モジュール？基準円直径？ってなぁに？
歯車には、いろいろな特有の言葉・用語があります。
もっと歯車のことを知っていただくために、よく使う基本的な歯車用語を紹介し
ます。
■歯車各部の名称
歯幅
＝圧力角
円ピッチ
（基準ピッチ）
基準円直径
基礎円直径
歯底円直径
中心線
ピッチ点
バ
ッ
ク
ラ
ッ
シ
干渉点
円弧歯厚
歯元のたけ
中心距離
歯たけ
歯末のたけ
- 18 -
歯先円直径
歯先
円
基準
円
基礎
円
歯底
円
い長さ
かみあ
