測定されたポリゴンモデルとCAD/CAMアプリケーションを繋ぐリバースエンジニアリングソリューション
PolyWorks|Modeler™は、測定部品のポリゴンモデルから最適なCAD要素（カーブ、サーフェス、2D スケッチなど）を抽出し、CADモデリングを支援するリバースエンジニアリングソフトウェアソリューションです。
このカタログについて
| ドキュメント名 | PolyWorks| Modeler™ ポリワークス モデラー |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 3.8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | PolyWorks Japan株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page2
スライド番号 2
測定されたポリゴンモデルとCAD/CAMアプリケーションを繋ぐ
リバースエンジニアリングソリューション
PolyWorks|Modeler は、測定部品のポリゴンモデルから最適なCAD要素
（カーブ、サーフェス、2Dスケッチなど）を抽出し、CADモデリングを支援する
リバースエンジニアリングソフトウェアソリューションです。
Page3

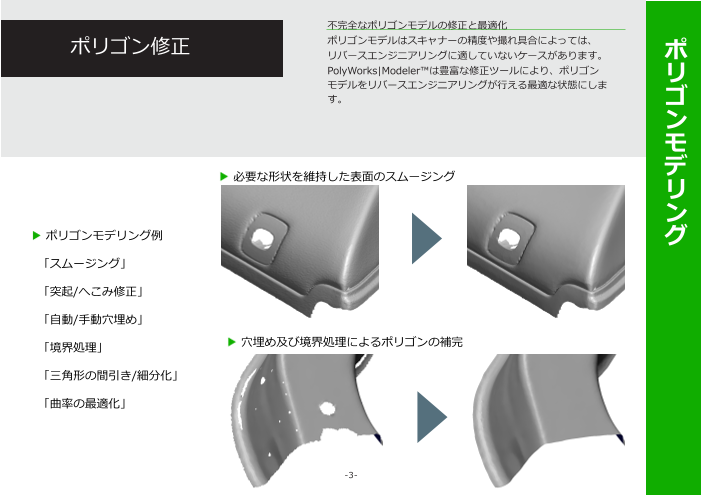

ポリゴン修正
不完全なポリゴンモデルの修正と最適化
ポリゴン修正 ポリゴンモデルはスキャナーの精度や撮れ具合によっては、
リバースエンジニアリングに適していないケースがあります。 ポ
PolyWorks|Modeler は豊富な修正ツールにより、ポリゴン
モデルをリバースエンジニアリングが行える最適な状態にしま リ
す。 ゴ
ン
モ
必要な形状を維持した表面のスムージング デ
リ
ン
ポリゴンモデリング例 グ
「スムージング」
「突起/へこみ修正」
「自動/手動穴埋め」
「境界処理」 穴埋め及び境界処理によるポリゴンの補完
「三角形の間引き/細分化」
「曲率の最適化」
-3-
Page4
自動面貼り
ポリゴンモデルの形状を考慮した自動面貼り
サ PolyWorks|Modeler はポリゴンモデルの曲率に合わせた自動
面貼りを行う為、理想的なパッチ構成の面が短時間で生成され 自動面貼り
ー ます。
また、事前に作成したカーブがあれば、そのカーブを加味した
フ 自動面貼りが実行される為、自動と手動を組み合わせた面生成が
ェ できます。
ス
モ 各ポリゴンモデルの曲率に合わせた自動面貼り
デ
リ
ン
グ
Page5
カーブの編集
豊富なカーブ編集ツール
カーブの編集 自動面貼りで作成したカーブは様々な方法で修正及び削除が可能
です。 サ
また、新たにカーブを追加して任意のパッチ構成にする事もでき
ます。 ー
フ
ェ
ス
カーブ編集ツールバー モ
デ
リ
ン
グ
繋がっていないカーブを修正して結合 -5-
Page6
誤差の確認
誤差を確認してカーブやパッチの修正
サ 作成したパッチは、元のポリゴンモデルとの誤差やパッチ同士
の隙間をカラーマップで表示して確認が可能です。 誤差の確認
ー 新たなカーブの追加や作成したパッチの剛性度を調整すること
で、元のポリゴンモデルにフィットしやすくなり、誤差を調整
フ できます。
ェ
ス
モ
デ
リ
ン
グ
パッチ同士の位置偏差 カーブの追加による修正
元のポリゴンモデルとの誤差 -6- 剛性度を柔らかくしてより
ポリゴンにフィットしやすく調整
Page7
2Dスケッチ
パラメトリック2Dスケッチによるソリッド化
2Dスケッチ ポリゴンモデルの輪郭形状から2Dスケッチを描く事でCADソフト
に渡す事が出来ます。CADソフト上で2Dスケッチを押し出すこと ソ
でソリッドモデルが作成されます。
また、2Dスケッチ時に設定した各種寸法は専用のアドインを使用 リ
することでCADソフトに渡す事ができます。 ッ
専用のアドインはCATIA、NX、Creo、SolidWorks、Inventor用
に提供しています。 ド
モ
デ
リ
ン
グ
ポリゴンモデルから断面を指定して輪郭形状を取得 輪郭形状からパラメトリック2Dスケッチの作成
※断面は複数ヵ所の指定や一定領域の平均化が可能
-7-
Page8
よ く あ る 質 問
よ く あ る 質 問
Q 作成したサーフェスモデルのエクスポート可能なフォーマットは？
A Iges形式または、Step形式でエクスポート可能です。
Q 測定点群データのリバースエンジニアリングは可能か？
A 測定点群データからポリゴンモデルを作成することで対応可能です。
Q ミラー反転は可能か？
A ポリゴンモデルやカーブ、サーフェスモデルのミラー反転が可能ですので、LR部品や対称部品の
リバースエンジニアリングに使用できます。
Q 面積や体積の計算は可能か？
A ポリゴンモデルに対して全体又は選択した一部分の面積と体積が計算できます。
Q Inspectorとの連携とは？
A Inspectorで取得したスキャンデータやフィーチャーを直接Modelerに転送できます。
円やポリライン等の一部フィーチャーをカーブとしてModelerに転送されます。
また、Modelerには一部機能が限定されたInspector for Modelerが付属していますので、プローブやスキャンデータ
の取得も可能です。
-8-
Page9
サ ポ ー ト 体 制
サ ポ ー ト 体 制
充実したサポート体制
PolyWorks Japanでは、PolyWorks|Modeler をご購入いただいた
お客様に安心してご利用いただけるよう、充実したサポートをご用意
しています。
常時2名以上のサポートエンジニアが対応
PolyWorks Japanから直接サポート
電話・メール・LINEによるお問い合わせ対応
Microsoft Teamsなどでの画面共有サポート
MyPolyWorksAIによる24時間の技術サポート
動画や技術資料を閲覧できるテクニカルサポートゾーンが利用可能
-9-
Page10
スライド番号 10
パッケージ
-10-
Page11
製品紹介
製品紹介
製品エンジニアリングから製造まで全工程の 測定されたポリゴンモデルとCAD/CAM
解析と品質を管理する3D計測ソフトウェア アプリケーションを繋ぐリバースエンジニア
リングソリューション
3D計測データと結果を企業全体で共有可能にし、 製品エンジニアリングチーム間の計測プラン
組織のデジタル化に貢献する次世代データ管理 コラボレーションのためのモデルベース定義ソリューション
ソリューション
Page12
スライド番号 12
〒108-0075
東京都港区港南 2-16-1 品川イーストワンタワー 14 階
PolyWorks Japan 株式会社
TEL: 03-6433-3161
MAIL: info@polyworksjapan.com
URL: www.polyworks.com/ja-jp
