PolyWorks|Inspector™ ポリワークス インスペクター

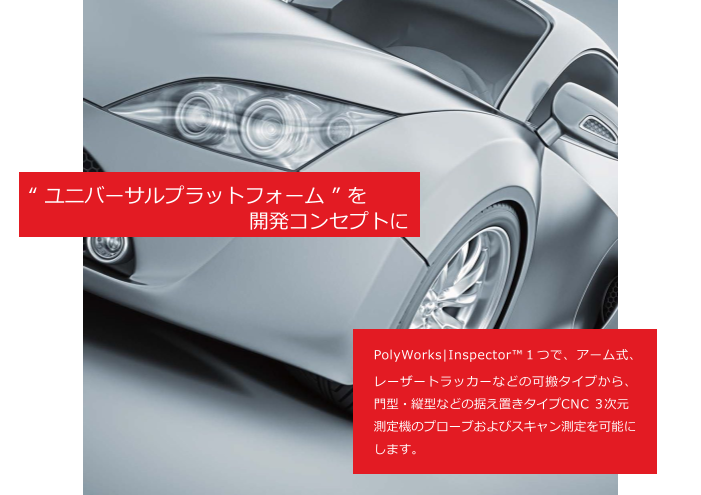

“ ユニバーサルプラットフォーム ” を 開発コンセプトに PolyWorks|Inspector １つで、アーム式、 レーザートラッカーなどの可搬タイプから、 ⾨型・縦型などの据え置きタイプCNC 3次元 測定機のプローブおよびスキャン測定を可能に します。

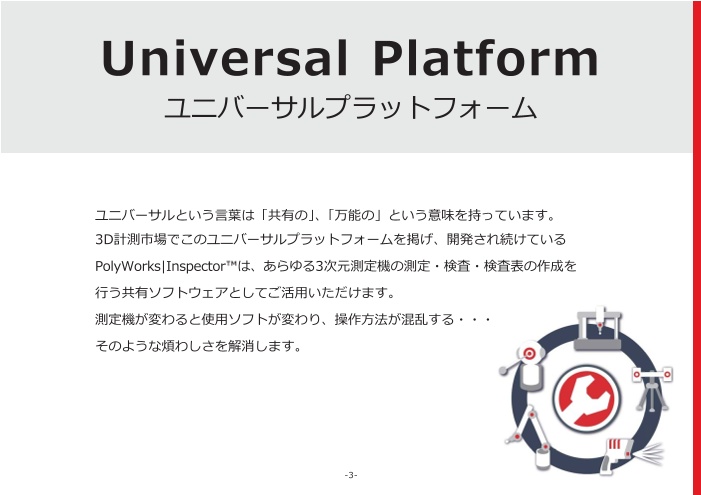

Universal Platform ユニバーサルプラットフォーム ユニバーサルという⾔葉は「共有の」、「万能の」という意味を持っています。 3D計測市場でこのユニバーサルプラットフォームを掲げ、開発され続けている PolyWorks|Inspector は、あらゆる3次元測定機の測定・検査・検査表の作成を ⾏う共有ソフトウェアとしてご活⽤いただけます。 測定機が変わると使⽤ソフトが変わり、操作⽅法が混乱する・・・ そのような煩わしさを解消します。 -3-

無償提供のPlug-in 多くの3次元測定機向けのプラグインを無償提供。 リストのチェックボックスをオンにするだけで、 お使いの3次元測定機とPolyWorks|Inspector を接続し、PolyWorks|Inspector から 測定機を直接操作することができます。 対応機種 アーム型３次元測定機 CNC ３次元測定機 レーザートラッカー ハンディスキャナー カメラ式スキャナー 光学式トラッカー CTスキャン -4-

プローブ測定 スキャン測定 １つのプロジェクト内でプローブと スキャン測定をワンクリックで切り 替えることができます。 -5-

オフライン作業 設計と並⾏し、PolyWorks|Inspector でCADモデル上に測定点の 埋め込み、検査表の作成などの測定準備を⾏うことができます。 また、現場では測定だけを⾏い、オフィスで計測作業ができます。 オフライン と オンライン オンライン作業 PolyWorks|Inspector と３次元測定機を接続し、現場で測定作業が できます。 -6-

豊富な位置合わせ機能 位置合わせ 単体計測なのか︖アセンブリ計測なのか︖ ⼯程・測定対象物により位置合わせのルールは様々です。 測 適切な位置合わせができないと、正確な測定・検査結果を 定 得ることはできません。 PolyWorks|Inspector は、豊富な位置合わせ機能を提供 します。 位置合わせツールバー 位置合わせ例 「CAD にベストフィット」 「ベストフィットと軸・点」 「⾯・軸・点」 「座標系作成」 「3平⾯」 「複数の円中⼼」 「データム基準の位置合わせ」 「指定ポイント」 「治具受け⾯と位置決めピン」 etc. ⾯軸点位置合わせした例 -7-

フィーチャー（要素）・⼨法 / ⾓度 測 点・ライン・平⾯・円・円弧・⻑⽳・⻑⽅形・多⾓形・ フィーチャー・⼨法 / ⾓度 定 楕円・円筒・円錐・球・サーフェス・スラブ平⾯・ ポリライン・パターンに対応。 各フィーチャーの測定値に対し、簡単に許容値の設定や 各管理項目の表⽰・⾮表⽰ができます。 また、各フィーチャー間の距離・⾓度の計測をクリック 1つで⾏うことができます。 視覚的にわかりやすい 円・⻑⽳・⻑⽅形の必要項目の測定と合否判定 フィーチャー作成アイコン ⽳中⼼間の距離 平⾯と平⾯の⾓度測定 -8-

幾何公差 幾何公差 ISO・ASME に準じた幾何公差に対応。 フィーチャーに対応している幾何公差が表⽰されるため、 測 簡単にジオメトリ管理機能から設定を⾏えます。 定 対応している幾何公差⼀覧 データムAとして定義 線の輪郭度 平⾯の平⾯度の許容値0.1として測定 ⾯の輪郭度 位置度 全振れ 傾斜度 平⾏度 直⾓度 平⾯度 同⼼度 同軸度 真円度 円筒度 真直度 -9- 対称度

カラーマップ 測 CADデータと測定データの偏差をカラーマップで表⽰す ることができます。 カラーマップ 定 また、CADデータに対して許容値を設定して合否判定を ⾏うカラーマップや、表⾯傷の検出やプレス製品の肉厚 評価に対応した、より専⾨的なカラーマップ作成⽅法も 豊富に備えています。 CADデータとの偏差 合否判定 円の測定点ごとの偏差 指定ポイントでの偏差 厚み測定 表⾯の傷検出 -10-

便利な測定機能で効率の良い測定 便利な機能 プレス品のトリムラインの横ズレ⽅向の偏差を測定する ことが可能です。 測 複数の部品を組み⽴てた際、または検具に固定した際の 定 隙間や段差の測定、指定された断⾯上での⼨法測定も ⾏うことができます。 トリムラインの測定 段差/隙間の測定 断⾯上の検査 Rの測定 -11-

完全な検査フローを⾃動作成 測 プレイインスペクション機能によりN増し検査ができます。 N増し検査 定 PolyWorks|Inspector では、1度⾏った測定を記憶し、 2度目以降同じ測定をする場合は、記憶した測定⼿順が ナビゲートされます。 これにより測定者は1度目と同じ測定⼿順で測定できます。 記憶した測定⼿順（シーケンス） を⾃動再⽣してナビゲート 毎回同じ位置でプローブによる -12- 接触測定ができるガイド機能

オフラインシミュレーション CNC 三次元測定機向け⾃動経路（パス）作成 測定機と接続せずにオフラインで測定プログラムを作成でき 測 ます。多くはCNC 三次元測定機のツールの経路（パス）作 成⽤途で使⽤されていますが、可搬タイプの測定機などあら 定 ゆる三次元測定機向けに利⽤できます。設計完了と同時にオ フラインで測定プログラム（位置合わせ・測定内容・検査 表）を作成できるため⼯程短縮に⼤きく役⽴ちます。 干渉のない、効率の良い測定経路を⾃動⽣成 測定項目の設定 アシストシーケンス機能で⾃動 約330項目の経路（パス）を5分で作成 で経路（パス）作成が可能 -13-

マクロスクリプトの活⽤による作業の効率化や⾃動化 測 PolyWorks|Inspector ではマクロスクリプトによる カスタマイズ 定 機能の拡張が可能です。 複雑な⼿順を記録させ、⾃動で実⾏させる簡単なもの から、ロボットと連携させて完全に⾃動で測定・検査 からレポート作成まで⾏うことができます。 マクロでロボットやPLCからの信号を検知して 複雑な⼿順をマクロで⼀括処理 ⾃動で測定を実⾏ 課題の解決 ⼈による繰り返し作業 ⾃動化・コストの削減 時間のかかる⼿作業 リードタイムの短縮 ヒューマンエラー マクロによる正確な測定 誤った数値を拾ってしまう 正しい検査プロセスの⾃動化、標準化 -14-

N増し検査した結果から統計的管理値を導く 統計的⼯程管理 (SPC) PolyWorks|Inspector では、標準機能として統計的 ⼯程管理 (SPC) 機能があります。 レ N増し検査を⾏うと検査項目の傾向を管理図で確認した ポ り、CpやCpkなど様々な統計的管理値を導き出すことが ー できます。 ト -15-

カスタマイズ可能な検査表作成機能 レ PolyWorks|Inspector に表⽰されている画⾯と検査項 検査表作成 ポ 目から、ワンクリックでレポートを作成することができ ます。 ー また、レポートに表⽰する画像や表は簡単に編集でき、 ト 変更内容は即座に⾃動的に反映されます。 -16-

よ く あ る 質 問 Q Plug-in（プラグイン）とは︖ A PolyWorksと3次元測定機を接続するためのプログラムです。 ユーザー様はPolyWorks|Inspector の測定機リストのチェックボックスをオンにするだけでご利⽤いただけます。 Q カメラ式3次元スキャナー向けのPlug-inがありますか︖ A Hexagon社AICONスキャナー、Faro社Cobaltスキャナー向けのPlug-inがあります。 Plug-inがない場合は測定機の付属ソフトでポリゴン化まで⾏い、STLデータをPolyWorks|Inspector に取り込みます。 Q オフラインシミュレーションで何ができますか︖ A 3次元測定機に接続せずに測定作業前に測定プログラム（測定⼿順 - 検査表）を作成できます。 アーム式︓プローブによる位置合わせ、測定フィーチャー作成、測定シミュレーション、検査表作成 カメラ式︓STL データ取り込み、位置合わせ、測定フィーチャー作成、測定シミュレーション、検査表作成 CNC 3次元測定機︓測定フィーチャー作成、経路（パス作成）、測定シミュレーション、検査表作成 Q CNC 3次元測定機との連携とは︖ A PolyWorks|Inspector で測定パスを作成し、そのデータを直接CNC 3次元測定機に送信して計測を⾏うことができます。 *ZEISS製CMMではCALYPSOを使⽤します。 Q CNC 3次元測定機のPlug-inはありますか︖ A Mitutoyo、Zeiss、Hexagon、Wenzel、Nikonなどの測定機向けのPlug-inがあります。 詳しい対応機種などはPolyWorks Japanまでお問合せください。 Q CNC 3次元測定機のスキャナーに対応していますか︖ A 機種により異なります。詳しくはPolyWorks Japanまでお問合せください。 Q マクロ開発の受託はしていますか︖ A お客様のニーズに合わせたマクロ開発を受託しています。詳しくはPolyWorks Japanまでお問合せください。 -17-

サ ポ ー ト 体 制 充実したサポート体制 PolyWorks Japanでは、PolyWorks|Inspector をご購入いただいた お客様に安⼼してご利⽤いただけるよう、充実したサポートをご⽤意 しています。 常時2名以上のサポートエンジニアが対応 PolyWorks Japanから直接サポート 電話・メール・LINEによるお問い合わせ対応 Microsoft Teamsなどでの画⾯共有サポート MyPolyWorksAIによる24時間の技術サポート 動画や技術資料を閲覧できるテクニカルサポートゾーンが利⽤可能 -18-

パッケージ -19-

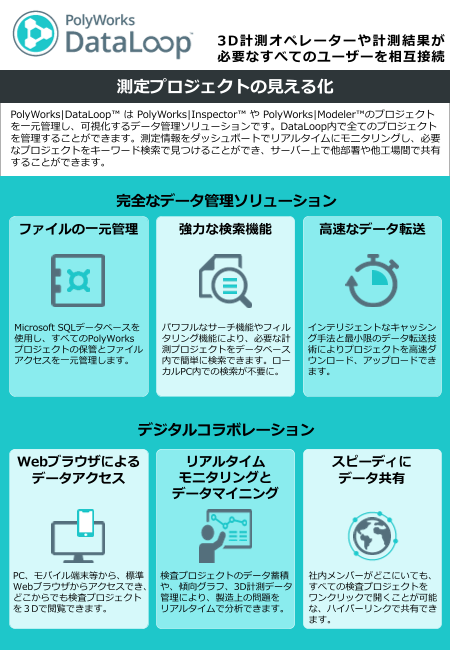

計測データを企業の資産に 固定CMM、 ユニバーサル計測 中央サーバーでの サードパーティの ポータブルCMM、ゲージ ソフトウェアプラットフォーム データ管理 ソフトウェアプラットフォームとの 相互接続 PolyWorks|Inspector で作成した計測プロジェクトをデータベース化し 一元管理・検索・共有・分析可能な品質情報として活用 一元管理 高速検索 データ共有 品質の見える化 散財している計測データを、組織全体で活⽤できる品質資産へ
