現場の効率を左右する︕ キャスターの えらび方

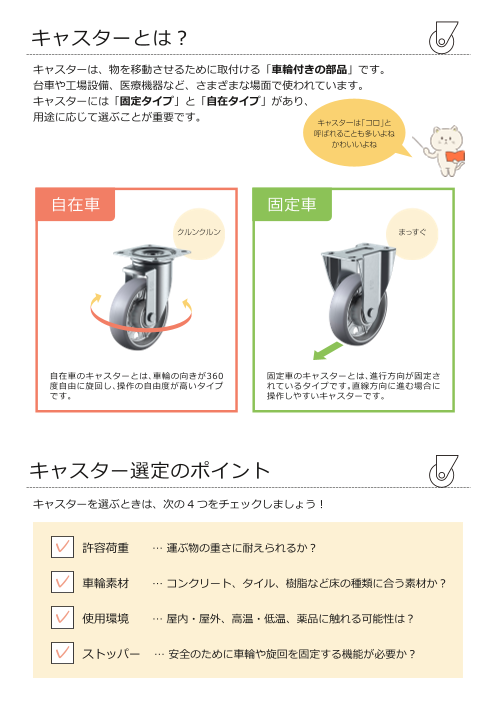

キャスターとは︖ キャスターは、物を移動させるために取付ける「車輪付きの部品」です。 台車や工場設備、医療機器など、さまざまな場面で使われています。 キャスターには「固定タイプ」と「自在タイプ」があり、 用途に応じて選ぶことが重要です。 キャスターは「コロ」と 呼ばれることも多いよね かわいいよね 自在車 固定車 クルンクルン まっすぐ 自在車のキャスターとは、車輪の向きが360 固定車のキャスターとは、進行方向が固定さ 度自由に旋回し、操作の自由度が高いタイプ れているタイプです。直線方向に進む場合に です。 操作しやすいキャスターです。 キャスター選定のポイント キャスターを選ぶときは、次の 4 つをチェックしましょう︕ ✓ 許容荷重 … 運ぶ物の重さに耐えられるか︖ ✓ 車輪素材 … コンクリート、タイル、樹脂など床の種類に合う素材か︖ ✓ 使用環境 … 屋内・屋外、高温・低温、薬品に触れる可能性は︖ ✓ ストッパー … 安全のために車輪や旋回を固定する機能が必要か︖

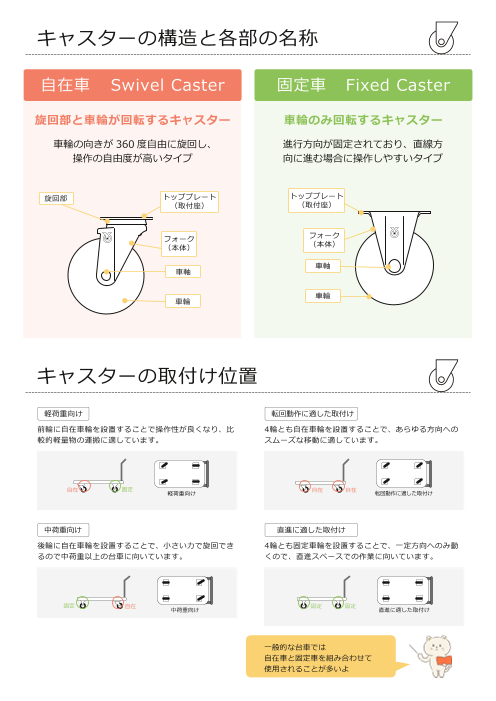

キャスターの構造と各部の名称 自在車 Swivel Caster 固定車 Fixed Caster 旋回部と車輪が回転するキャスター 車輪のみ回転するキャスター 車輪の向きが 360 度自由に旋回し、 進行方向が固定されており、直線方 操作の自由度が高いタイプ 向に進む場合に操作しやすいタイプ 旋回部 トッププレート トッププレート （取付座） （取付座） フォーク フォーク （本体） （本体） 車軸 車軸 車輪 車輪 キャスターの取付け位置 軽荷重向け 転回動作に適した取付け 前輪に自在車輪を設置することで操作性が良くなり、比 4輪とも自在車輪を設置することで、あらゆる方向への 較的軽量物の運搬に適しています。 スムーズな移動に適しています。 自在 固定 軽荷重向け 自在 自在 転回動作に適した取付け 中荷重向け 直進に適した取付け 後輪に自在車輪を設置することで、小さい力で旋回でき 4輪とも固定車輪を設置することで、一定方向へのみ動 るので中荷重以上の台車に向いています。 くので、直進スペースでの作業に向いています。 固定 自在 中荷重向け 固定 固定 直進に適した取付け 一般的な台車では 自在車と固定車を組み合わせて 使用されることが多いよ

キャスターの選定に必要な仕様 これらの仕様は「安全性」「互換性」「操作性」「耐久性」を確保するために必要です。 ●台車への取り付けに必要な仕様　●台車の使用感に関わる仕様 許容荷重（最大荷重） 車幅 平坦な床面を人力で搬送する場合に移動が容易な値 車輪の幅です。 （限度）を示しています。（けん引キャスターを除く） 取付高 取付穴径 地面からプレートまでの「高さ」です。 取付け用のボルトや穴あけ寸法を示しています。 上物までの高さはこちらをご確認ください。 取付座 取付寸法 キャスターの取付け面の寸法です。 取付け用の穴の間隔を示しています。 旋回半径 キャスターが回転する際の半径。 方向転換に必要なスペースです。 キャスターを選ぶとき、 WEBなら取付寸法や許容荷重から どんな情報を確認すれば キャスターを探すこともできるから、 いいの︖ 「ユーエイキャスター」で検索してみてね︕ よく使われる車輪素材 ゴム ナイロン ウレタン エラストマー 弾性 耐摩耗性 耐水性 コスト 一般的に広く使用されて 最も安価な材質。硬度の 高い耐荷重性を持ち、走 ゴム車と同程度の弾性が いる車輪。走行痕がつく 高い材質のため、強い衝 行による摩耗が起こりに あり、凹凸のある路面で 特記事項 こともある。弾性があり、 撃に弱い。凹凸のある路 くい。油分に対しても強 も走行性に優れる。床面 凹凸のある路面でも走行 面では大きな走行音が発 い。水に弱く、湿度の高い への走行痕が発生しにく 性に優れる。ウレタンよ 生する。 環境に置くと劣化を早め い。 り安価。 る。

許容荷重の考え方 キャスターには許容荷重 (kgf) があります。許容荷重をオーバーすると、キャスター自体の寿命 が縮んでしまうだけでなく、破損や変形などが発生し、予期せぬ事故をもたらす恐れがあります。 購入時は許容荷重を必ず確認し、余裕をもって選びましょう。 一般的にサイズが大きい程、許容荷重も大きくなります。 １daN=約1kgと考えると わかりやすいね 最適なキャスターの選定と使用条件 許容積載荷重＝キャスター1個の許容荷重×4×0.8 ※許容荷重（単位）1daN=10N≒1.02kg（f 1kgf ≒9.8N=0.98daN） 例 許容荷重100daNのキャスターを4つ使う場合 うーん重い︕ 0 400 とても危険︕︕ 総荷重400kg 総荷重 400kg 単位＝ daN（許容荷重） 余裕を持った使い方◎ 快適だな♪ スイスイ～ 0 320 400 総荷重320kg 余裕 ♬ 総荷重 320kg 単位＝ daN（許容荷重） フムフム キャスターが走行する面は必ずしも平らとは限らないため、荷重を 3 個（3 箇所）で受 ける場合があります。総積載荷重の限度は、上記のように 0.8 掛けにて求めてください。

取付けタイプ プレート式 取付座がプレート状となって いる、ネジやボルトで取付け るタイプのキャスター ねじ込み式 ステムにねじが切られてお ステム り、直接ねじ込んで取付ける タイプのキャスター 差し込み式（ゴムパイプ仕様） ステムにゴムパイプが付いて おり、直接パイプ等に取付け るタイプのキャスター アングル式 アングルに取付けるタイプの キャスター アングル キャスターの取付け方法の種類については、WEB にて詳しくご説明しています。 「キャスター　取付け」で検索してみてください︕ キャスター　取付け QRコードは コチラ▶

よくあるご質問 Ｑ さまざまなシリーズがあり、選びきれません。 カンタンな選定基準はありますか︖ A おおよその選定基準は下記のようになります。 仕様が決まっていれば、WEB でもカンタンに選定できます︕ START 選定ページは コチラ▶ 総荷重 100kg 以下 総荷重 100kg 以上 よく動かす あまり動かさない 軽荷重向け 中・重荷重向け 低床式 G,E,S,L,M-type J,PM-type 中・重荷重向け H-type Ｑ キャスターのスリップ痕による床の汚れが気になります。 改善方法はありますか︖ A ゴムの色がグレーの車輪がおすすめです。 また、走行の跡がつきにくいエラストマー車輪もおすすめです︕ グレーゴム車輪 (NR_G) エラストマー車輪 (EL) Ｑ 走行音が気になります。静かな車輪はありますか︖ A 弾力性に優れたゴム車輪やエラストマー車輪がおすすめです。 旋回部にベアリングを内蔵したサイレンス（静粛性能）キャスターもあります。 サイレンス（静粛性能） キャスターの ラインアップは コチラ▶ エラストマー車輪 (EL) EF-75ELSB

Ｑ 高温 /低温 /薬品 /油 /水など、特殊な環境で使用します。 どのように選定すればよいですか︖ A 特殊な環境につよいキャスターをご紹介します︕お問合せください。 よくあるご質問については、WEB にて詳しくご説明しています。 「ユーエイキャスター　FAQ」で検索してみてください︕ ユーエイキャスター　FAQ QRコードは コチラ▶ キャスターっていろんな種類があるんだね よくみたら形も違う...︕ 衝撃を吸収するキャスターや、足の巻き込みを防止するキャスター など、いろいろな機能付きキャスターもあるんだよ カスタマイズも得意だから、「こんなキャスターが欲しい︕」って ことがあれば、問い合わせしてみてね お問い合わせはコチラ▶ 国内売上 NO.1 キャスターメーカー ユーエイは 8000 種類以上のキャスターを生産︕その約 70％がカスタムメイド︕部品の製造から組立まで、全て の工程を自社生産できる当社はお客様のご要望に柔軟に応 えることができ「日本製」としての高品質製品をお届けし ています︕ ホームページは こちら □東 京 支 店 　〒101-0021　東京都千代田区外神田6-13-10 プロステック秋葉原2階　TEL（ 03）5816-1155 □中 部 支 店 　〒486-0824　愛知県春日井市割塚町58 　　　　　　TEL（ 0568）86-3066 □大 阪 支 店 〒540-0025　大阪府大阪市中央区徳井町2-1-10　 　　　　TEL（ 06）4791-3586 □広島営業所　〒733-0002　広島県広島市西区楠木町2-5-18 新光ビル102号室　TEL（ 082）509-2105 □福岡営業所　〒812-0023　福岡県福岡市博多区奈良屋町11-6 NS奈良屋ビル3F　TEL（ 092）261-5607 ホームページから図面ダウンロードできます！ ● このチラシの記載内容は、2025年11月のものです。　● 商品の色は印刷の具合で実物とは若干異なる場合があります。　● 外観・仕様は改良のため変更することがありますのでご了承ください。 RSCT1125-01-0000
