UHF帯RFIDアンテナTimes-7社総合

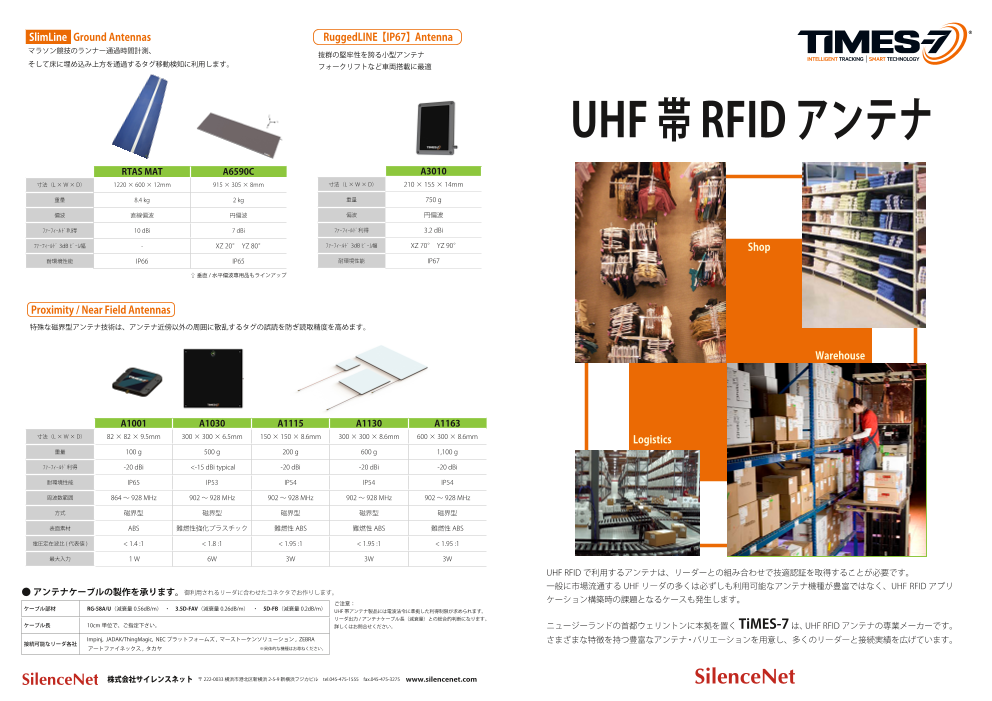

SlimLine Ground Antennas RuggedLINE【 IP67】 Antenna マラソン競技のランナー通過時間計測、 抜群の堅牢性を誇る小型アンテナ そして床に埋め込み上方を通過するタグ移動検知に利用します。 フォークリフトなど車両搭載に最適 UHF 帯 RFID アンテナ RTAS MAT A6590C A3010 寸法（L × W × D） 1220 × 600 × 12mm 915 × 305 × 8mm 寸法（L × W × D） 210 × 155 × 14mm 重量 8.4 kg 2 kg 重量 750 g 偏波 直線偏波 円偏波 偏波 円偏波 ﾌｧｰﾌｨｰﾙﾄﾞ利得 10 dBi 7 dBi ﾌｧｰﾌｨｰﾙﾄﾞ利得 3.2 dBi ﾌｧｰﾌｨｰﾙﾄﾞ 3dB ﾋﾞｰﾑ幅 - XZ 20°　YZ 80° ﾌｧｰﾌｨｰﾙﾄﾞ 3dB ﾋﾞｰﾑ幅 XZ 70°　YZ 90° Shop 耐環境性能 IP66 IP65 耐環境性能 IP67 ⇧ 垂直 / 水平偏波専用品もラインアップ Proximity / Near Field Antennas 特殊な磁界型アンテナ技術は、アンテナ近傍以外の周囲に散乱するタグの誤読を防ぎ読取精度を高めます。 Warehouse A1001 A1030 A1115 A1130 A1163 寸法（L × W × D） 82 × 82 × 9.5mm 300 × 300 × 6.5mm 150 × 150 × 8.6mm 300 × 300 × 8.6mm 600 × 300 × 8.6mm Logistics 重量 100 g 500 g 200 g 600 g 1,100 g ﾌｧｰﾌｨｰﾙﾄﾞ利得 -20 dBi <-15 dBi typical -20 dBi -20 dBi -20 dBi 耐環境性能 IP65 IP53 IP54 IP54 IP54 周波数範囲 864 ～ 928 MHz 902 ～ 928 MHz 902 ～ 928 MHz 902 ～ 928 MHz 902 ～ 928 MHz 方式 磁界型 磁界型 磁界型 磁界型 磁界型 表面素材 ABS 難燃性強化プラスチック 難燃性 ABS 難燃性 ABS 難燃性 ABS 電圧定在波比 ( 代表値 ) < 1.4 :1 < 1.8 :1 < 1.95 :1 < 1.95 :1 < 1.95 :1 最大入力 １W 6W 3W 3W 3W UHF RFID で利用するアンテナは、リーダーとの組み合わせで技適認証を取得することが必要です。 ● アンテナケーブルの製作を承ります。 一般に市場流通する UHF リーダの多くは必ずしも利用可能なアンテナ機種が豊富ではなく、UHF RFID アプリ 御利用されるリーダに合わせたコネクタでお作りします。 ご注意： ケーション構築時の課題となるケースも発生します。 ケーブル部材 　 RG-58A/U（減衰量 0.56dB/m）　・　3.5D-FAV（減衰量 0.26dB/m） 　・　5D-FB（減衰量 0.2dB/m） UHF 帯アンテナ製品には電波法令に準拠した利得制限が求められます。 リーダ出力 / アンテナケーブル長（減衰量）との総合的判断になります。 ケーブル長 　 10cm 単位で、ご指定下さい。 詳しくはお問合せください。 ニュージーランドの首都ウェリントンに本拠を置く TiMES-7 は、UHF RFID アンテナの専業メーカーです。 　 Impinj, JADAK/ThingMagic, NEC プラットフォームズ , マーストーケンソリューション , ZEBRA 接続可能なリーダ各社 さまざまな特徴を持つ豊富なアンテナ・バリエーションを用意し、多くのリーダーと接続実績を広げています。 アートファイネックス , タカヤ ※具体的な機種はお尋ねください。

SlimLine Multi-Purpose Antennas スリムでデザイン性にも優れた製品を提供、様々なシーンでご利用いただけます。 SlimLine シリーズは世界各国で多くの利用実績を持つ UHF 帯 RFID アンテナです。 洗練されたデザインを持ち高い交信性能を提供します。環境性能が高い難燃性樹脂素材を採用、UHF 帯 アンテナとして極めて薄い構造で取付時の利便性が高いのも特長です。 壁面固定やテーブルへの埋め込みに便利なように 4隅に取り付け穴を与え、またオプションで VESA 規 A4030 C/L A6031 B6031 A6032 寸法（L × W × D） 280 × 280 × 12mm 275 × 214 × 12mm 275 × 214 × 8mm 391 × 275 × 12mm 格のブラケットも用意しました。 重量 0.75 kg 0.6 kg 0.5 kg 1 kg 特 長 用 途 偏波 C: 円偏波 L: 直線偏波 円偏波 円偏波 円偏波 ﾌｧｰﾌｨｰﾙﾄﾞ利得 C: 4.5 dBi L: 7.5 dBi 2 dBi 3 dBi 5 dBi ・高性能 UHF 帯 RFID アンテナ ・壁面 / 天井 / 床からの人、物の通過検知 垂直・水平共 ﾌｧｰﾌｨｰﾙﾄﾞ 3dB ﾋﾞｰﾑ幅 垂直・水平共　80° 垂直 60°　水平 80° 垂直 48°　水平 75° ・極めて薄く洗練されたデザイン ・屋外での車両通過検知 　C: 60°L: 62° ・用途別毎に適した専用設計を付与 ・カウンタ業務でのアイテムセンス 電圧定在波比 ( 代表値 ) < 1.4 : 1 < 1.4 : 1 < 1.4 : 1 < 1.4 : 1 ・超小型 IP68/UV 保護の耐環境製品 ・スマートキャビネットへの応用 耐環境性能 IP65 IP65 IP54 IP65 ・高利得型、近傍型など豊富な製品群 ・マラソン競技でのランナー通過検知 SlimLine Multi-Purpose Antennas 　SlimLine 共通仕様 高い利得を持つ大型アンテナ、ドアゲート用デュアルリニア偏波仕様も追加 周波数範囲 902 ～ 928 MHz 表面素材 難燃性 ABS ※ RTAS MAT /A5530 のみ ポリウレタン 動作温度範囲 　　　　　　　　　　　　-20 ～ +55 ℃ ※ RTAS MAT / A5530 のみ 0 ～ +50 ℃ ※ A5020LX のみ -90 ～ +65 ℃ 保存温度範囲 　　　　　　　　　　　　-30 ～ +65 ℃　※ RTAS MAT /A5530 のみ -30 ～ +60 ℃ 取付方法 取付穴 4 か所付き (A5010, A5020, A5020LX, A4030C/L, A6031, A6032, A6034S, A6034) A6034 A6034S A8060 A8065 Dual Linear 入力インピーダンス 50 Ω 寸法（L × W × D） 747 × 314 × 12mm 394 × 394 × 12mm 650 × 86 × 8mm 700 × 86 × 8mm 最大入力 ６W 重量 2.2 kg 1.75 kg 0.5 kg 0.5 kg 耐振動試験 IEC 68-2-6 (10 to 150Hz, 0.5g, 1 時間 /2 軸 , ランダム振動 ) 偏波 円偏波 円偏波 直線偏波 直線偏波（垂直 + 水平） 耐湿度試験 IEC 68-2-30 (+25 to +55℃ / 相対湿度 90% 以上、24 時間繰り返し ) ﾌｧｰﾌｨｰﾙﾄﾞ利得 7 dBi 7 dBi 6 dBi 垂直 4 dBi 　水平 3dBi Vertical: XZ 25° Horizontal XZ 40° 低温試験 IEC 68-2-1 (-40℃ / 24 時間 ) ﾌｧｰﾌｨｰﾙﾄﾞ 3dB ﾋﾞｰﾑ幅 垂直 25°　水平 81° 垂直・水平共　50° 垂直 30°　水平 110° Vertical: YZ 140° Horizontal YZ 110° 高温試験 IEC 68-2-2 (+70℃ / 24 時間 ) 電圧定在波比 ( 代表値 ) < 1.4 : 1 < 1.4 : 1 < 1.8 : 1 < 1.4 : 1 耐環境性能 IP65 IP65 IP54 IP54 SlimLine Multi-Purpose Antennas ⇧ A8065 垂直 / 水平偏波専用品と 組み合わせ、ドア通過検知に応用 IP68 防塵防水性能と UV コーティング外装素材を持つ耐環境仕様、さらにハイゲインアンテナをラインアップ SlimLine Shelving & Cabinet Antennas スマートキャビネットの構築等、棚面にアンテナを配しての物品管理に適した形状と薄さが特長です。 A5010 A5020 A5020LX A5060 A7030C A7040 A7060 A7075 寸法（L × W × D） 250 × 250 × 14mm 150 × 150 × 14mm 150 × 150 × 14mm 600 × 300 × 8mm 寸法（L × W × D） 300 × 300 × 8.5mm 400 × 250 × 8mm 600 × 250 × 8mm 750 × 250 × 8mm 重量 0.75 kg 0.25 kg 0.25 kg 1.5 kg 重量 750 g 1 kg 1.2 kg 1.75 kg 偏波 円偏波 円偏波 直線偏波 円偏波 偏波 円偏波 直線偏波 直線偏波 直線偏波 ﾌｧｰﾌｨｰﾙﾄﾞ利得 6.5 dBi 3.5 dBi 5 dBi 8.5 dBi ﾌｧｰﾌｨｰﾙﾄﾞ利得 4.4 dBi 7.5 dBi 9 dBi 10 dBi ﾌｧｰﾌｨｰﾙﾄﾞ 3dB ﾋﾞｰﾑ幅 垂直・水平共　68° 垂直・水平共　115° 垂直 110°　水平 115° 垂直 25°　水平 60° ﾌｧｰﾌｨｰﾙﾄﾞ 3dB ﾋﾞｰﾑ幅 垂直・水平共　65° 垂直 80°　水平 45° 垂直 80°　水平 45° 垂直 72°　水平 23° 電圧定在波比 ( 代表値 ) < 1.3 : 1 < 1.4 : 1 < 2.5 : 1 < 1.4 : 1 電圧定在波比 ( 代表値 ) < 1.4 : 1 < 1.6 : 1 < 1.6 : 1 < 1.6 : 1 耐環境性能 IP67 IP68 IP69K　+　IP68 IP65 耐環境性能 IP54 IP65 IP65 IP65
