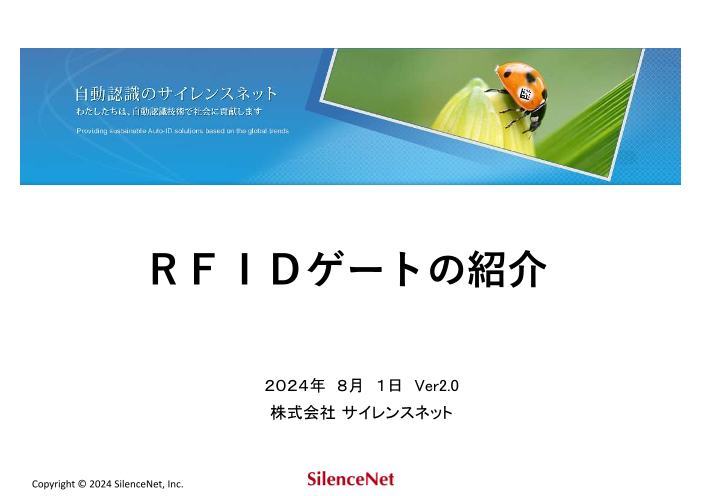

ＲＦＩＤゲートの紹介
２０２４年 ８月 １日 Ver2.0
株式会社 サイレンスネット
Copyright © 2024 SilenceNet, Inc.
Page2

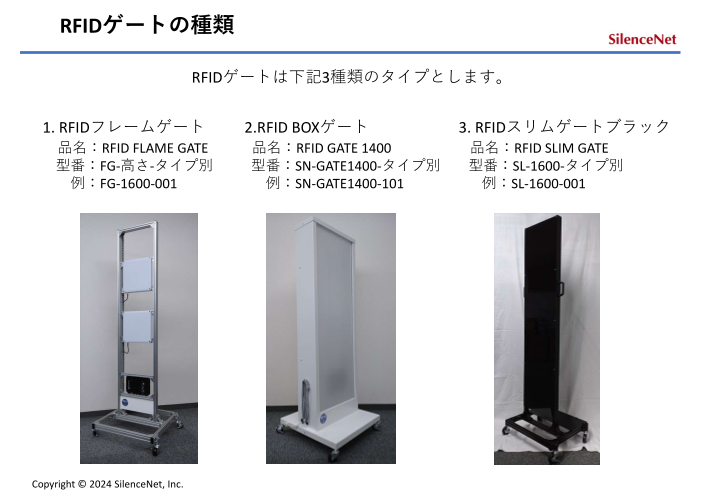

RFIDゲートの種類
RFIDゲートは下記3種類のタイプとします。
1. RFIDフレームゲート 2.RFID BOXゲート 3. RFIDスリムゲートブラック
品名：RFID FLAME GATE 品名：RFID GATE 1400 品名：RFID SLIM GATE
型番：FG-高さ-タイプ別 型番：SN-GATE1400-タイプ別 型番：SL-1600-タイプ別
例：FG-1600-001 例：SN-GATE1400-101 例：SL-1600-001
Copyright © 2024 SilenceNet, Inc.
Page3

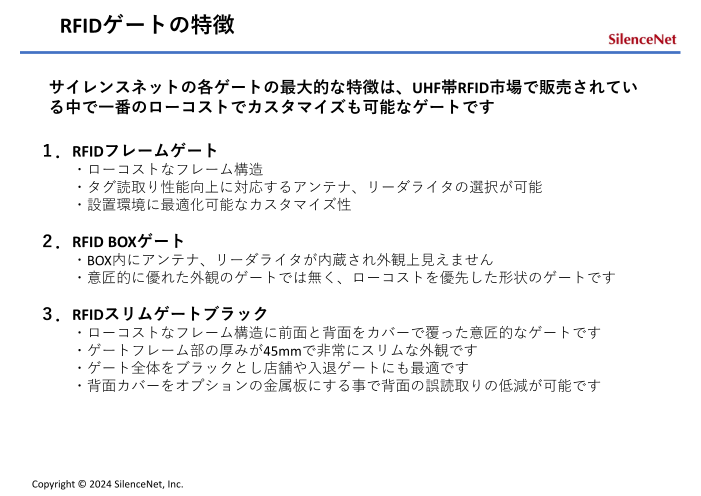

RFIDゲートの特徴
サイレンスネットの各ゲートの最大的な特徴は、UHF帯RFID市場で販売されてい
る中で一番のローコストでカスタマイズも可能なゲートです
１．RFIDフレームゲート
・ローコストなフレーム構造
・タグ読取り性能向上に対応するアンテナ、リーダライタの選択が可能
・設置環境に最適化可能なカスタマイズ性
２．RFID BOXゲート
・BOX内にアンテナ、リーダライタが内蔵され外観上見えません
・意匠的に優れた外観のゲートでは無く、ローコストを優先した形状のゲートです
３．RFIDスリムゲートブラック
・ローコストなフレーム構造に前面と背面をカバーで覆った意匠的なゲートです
・ゲートフレーム部の厚みが45mmで非常にスリムな外観です
・ゲート全体をブラックとし店舗や入退ゲートにも最適です
・背面カバーをオプションの金属板にする事で背面の誤読取りの低減が可能です
Copyright © 2024 SilenceNet, Inc.
Page4
RFID フレームゲート
品名：RFID FLAME GATE
Copyright © 2024 SilenceNet, Inc.
Page5
RFIDフレームゲート 基本標準タイプ
本仕様を基本標準タイプとします。
品名：RFID FLAME GATE
型番：FG-1600-001
・高さ：1635mm 幅：560mm 奥行：500mm
※キャスタータイプでアンカー無し
※高さはキャスタータイプ、レベラーで変わります
・リーダ：Impinj R700
※PoE給電としゲートにインジェクタは実装しない
※リーダはゲートに直接実装し収納BOXは無し
・アンテナ：Times7 A5010 2台
※アンテナ位置の調整は可能、チルト仰角可変は無し
・屋内設置
※雨の掛からない設置とします
注意：アンカー設置が無い場合は転倒の危険性があります。
お客様の責任で注意お願いいたします。
Copyright © 2024 SilenceNet, Inc.
Page6
RFIDフレームゲート 基本標準タイプ
前面 横面 背面
Copyright © 2024 SilenceNet, Inc.
Page7
RFIDフレームゲート 仕様確認
RFIDフレームゲートの引き合いおよび見積依頼時は仕様確認を行います。
仕様確定後に正式見積になります。
１．基本標準タイプの仕様で良いか確認
※基本標準タイプでもアンテナ高さを決定するために、通過するタグの
高さ範囲の確認が必要です。
２．要求仕様の場合にカスタマイズ仕様およびオプションを確定します
次に示すRFIDフレームゲート仕様確認項目に従って確認します
Copyright © 2024 SilenceNet, Inc.
Page8
RFIDフレームゲート 仕様確認項目
No. 項目 標準仕様 カスタマイズ仕様 備考
フレーム本体 1 ゲート色 シルバー
2 フレーム部高さ 1500mm+ベース高 標準以外でも製作可能 1600mm以上はJITBOX輸送不可
3 ベース部サイズ W:570mm×D:500mm 標準以外でも製作可能
4 ベースタイプ キャスター レベラー
5 車輪ロック ダブルロック ダブルロックは旋回ロック
6 アンカー固定 アンカー無 アンカー有 アンカー無 アンカー有
無しの場合転倒の可能性があります。
7 L字金具 L字金具 固定プレート
実装機器 8 アンテナ A5010 2台 アンテナ数、アンテナ機種変更 アンテナ位置可変可能
9 アンテナチルト 無 有 ±10°以上可
10 リーダ Impinj R700 リーダ機種変
更/無
11 PoEインジェクタ 実装無し ゲート実装有 ゲート実装せずLANケーブルで給電
PoEは電源近辺に設置
フレームバンド止 収納BOX実
装
12 PoE HUB 無 有 4 Port
13 収納BOX 無 有（サイズ3種類） サイズは実装機器で決定
14 タブレット取付 無 有 タブレットアーム取付
15 パトライト 無 LAN制御 接点制御 色数、取付け位置確認必要
R700 GPIO制御外部IO制御 外部IO制御INTFC確認必要
16 センサー 無 有 センサータイプ、制御方法確認必要
オプション 17 ベースプレート 無 有 標準黒色
5kg/枚 前後1枚
Copyright © 2024 SilenceNet, Inc.
Page9
RFIDフレームゲート ベースタイプ
・標準キャスター ・カスタマイズ：キャスター ・カスタマイズ：レベラー
※車輪ストッパー ※ダブルロック
車輪径50mm 車輪＋旋回ロック
車輪径65mm
Copyright © 2024 SilenceNet, Inc.
Page10
RFIDフレームゲート ベースタイプ アンカー
・カスタマイズ：L字金具アンカー ・カスタマイズ：レベラー用アンカー
Copyright © 2024 SilenceNet, Inc.
Page11
RFIDフレームゲート アンテナチルト仰角可変
・カスタマイズ：仰角可変機構
Copyright © 2024 SilenceNet, Inc.
Page12
RFIDフレームゲート 収納BOX
小型：前面実装 中型：背面実装 大型：背面実装
W350×H300×D80(mm) W350×H300×D160(mm) W350×H300×D80(mm)
収納機器：リーダライタ1台 収納機器：リーダライタ1台 収納機器：リーダライタ1台
・換気スリットによる放熱向上 電源 or PoE HUB 1台 電源 or PoE HUB 1台
・デザイン性 IO制御機器等
Copyright © 2024 SilenceNet, Inc.
Page13
RFIDフレームゲート ベース部サイズ
フレーム部取付位置をセンターでは無くオフセットしてカスタマイズ仕様で取
付が可能
オフセット例
標準：A＝B カスタマイズ：A＜B
入退ゲート時に前面飛び出しが少
なく出来ます
※転倒する可能性があるのでB側
にオプションベースプレートの実
B A 装を推奨します
注意：アンカー設置が無い場合は転倒の危険性があります。
お客様の責任で注意お願いいたします。
Copyright © 2024 SilenceNet, Inc.
Page14
RFIDフレームゲート 製品例
1. RFIDフレームゲート 2. RFIDフレームゲート
品名：RFID FLAME GATE 品名：RFID FLAME GATE
型番：FG-1600-101 型番：FG-1900-001
※入退場用途(高さ1600mm) ※レンタルパレット入出庫用途
1対、各アンテナ1台 フォーク通過(高さ1900mm)
キャスター無し アンテナ4台、最上部アンテナ角度可変
タブレット端末取付
Copyright © 2024 SilenceNet, Inc.
Page15
RFID BOXゲート
品名：RFID GATE 1400
Copyright © 2024 SilenceNet, Inc.
Page16
RFID BOXゲート 基本標準タイプ
本仕様を基本標準タイプとします。
品名：RFID GATE 1400
型番：SN-GATE1400-101
・高さ：1406mm 幅：514mm 奥行：514mm
※キャスタータイプでアンカー無し
・リーダ：Impinj R700
※リーダ下側実装
※PoEインジェクタ実装
・アンテナ：Times7 A5010 2台
※アンテナ位置の調整は可能、チルト仰角可変は無し
・屋内設置
※雨の掛からない設置とします
注意：キャスタータイプのため転倒の危険性があります。
お客様の責任で注意お願いいたします。
Copyright © 2024 SilenceNet, Inc.
Page17
RFID BOXゲート 基本標準タイプ
前面 横面 背面
Copyright © 2024 SilenceNet, Inc.
Page18
RFID BOXゲート 基本標準タイプ
前面内部
横面
電源ケーブル LANコネクタ
Copyright © 2024 SilenceNet, Inc.
Page19
RFID BOXゲート 仕様確認
RFID BOXゲートの引き合いおよび見積依頼時は仕様確認を行います。
仕様確定後に正式見積になります。
１．基本標準タイプの仕様で良いか確認
※基本標準タイプでもアンテナ高さを決定するために、通過するタグの
高さ範囲の確認が必要です。
２．要求仕様の場合にカスタマイズ仕様を確定します
次に示すRFID BOXゲート仕様確認項目に従って確認します
Copyright © 2024 SilenceNet, Inc.
Page20
RFID BOXゲート 仕様確認項目
No. 項目 標準仕様 カスタマイズ仕様 備考
BOX本体 1 ゲート色 白 シルバー 黒 前面、背面アクリルカバーは白色
2 高さ 1406mm 変更不可 LANパトライト時はJITBOX輸送不可
3 ベース部サイズ W:514mm×D:514mm 変更不可
4 ベースタイプ キャスター 変更不可
車輪ロック
5 アンカー固定 アンカー無 基本取付不可、客先要求時は別途検討が必
要 転倒の可能性があります。
実装機器 6 アンテナ A5010 2台 アンテナ数、アンテナ機種変
更 アンテナ位置可変可能
7 アンテナチルト 無 有 ±10°以上可
リーダ機種変
8 リーダ Impinj R700 更/リーダ実装
無し
9 PoEインジェクタ 有 無
10 PoE HUB 無 有 4 Port
11 パトライト 無 LAN制御 接点制御 色数、取付け位置確認必要
R700 GPIO制
御 外部IO制御 外部IO制御INTFC確認必要
基本取付不可、
12 センサー 無 客先要求時は
別途検討が必 センサータイプ、制御方法確認必要
要
Copyright © 2024 SilenceNet, Inc.
