消費流量を約45％削減！エアブローノズル 省エネ形 「BNEシリーズ」

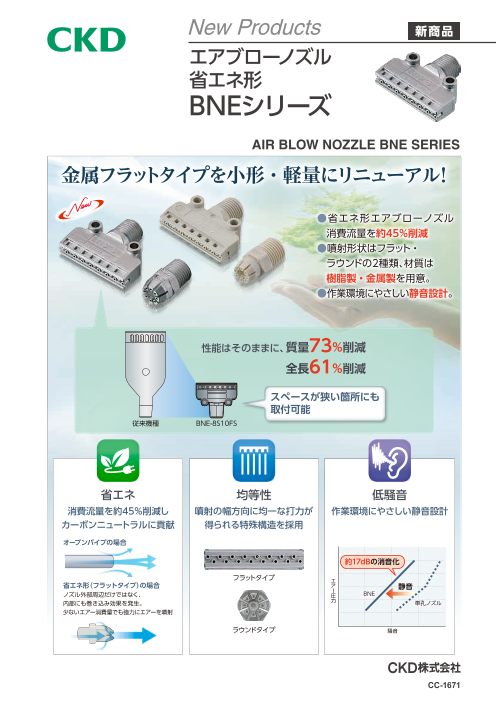

New Products 新商品 エアブローノズル 省エネ形 BNEシリーズ AIR BLOW NOZZLE BNE SERIES 金属フラットタイプを小形・軽量にリニューアル！ ●省エネ形エアブローノズル  消費流量を約45％削減 ●噴射形状はフラット・    ラウンドの2種類、材質は    樹脂製・金属製を用意。 ●作業環境にやさしい静音設計。 性能はそのままに、質量73％削減 全長61％削減 スペースが狭い箇所にも 取付可能 従来機種 BNE-8S10FS 省エネ 均等性 低騒音 消費流量を約45％削減し 噴射の幅方向に均一な打力が 作業環境にやさしい静音設計 カーボンニュートラルに貢献 得られる特殊構造を採用 オープンパイプの場合 約17dBの消音化 フラットタイプ エ 省エネ形（フラットタイプ）の場合 ア ー 静音 ノズル外部周辺だけではなく、 圧 BNE 内部にも巻き込み効果を発生。 力 単孔ノズル 少ないエアー消費量でも強力にエアーを噴射 ラウンドタイプ 騒音 CC-1671

エアブローノズル（省エネ形） BNE Series ●接続口径：R1/4 ●周囲の空気を吸い込み、エアーを増幅させる省エネ形エアノズル。 エアパターン ●幅方向に均一にブローするフラットタイプ、ピンポイントに狙いを定め ●フラットタイプ ブローするラウンドタイプの2種を用意。 　また、均等分布のエアーを噴射するためブロー効率がよく、エア消費量の 低減が可能。 ●材質は、使用用途、環境により選択できるように、樹脂製と金属製を用意。 ●ラウンドタイプ ●作業環境にやさしい静音設計。 形番表示方法 BNE 8 P 10 F 機種形番 接続口径 1 孔サイズ 2 R1/4 材質 φ1.0 形状 タイプ 1 材質 2 形状タイプ 記号 内容 記号 内容 P 樹脂 F フラットタイプ（❶P樹脂の時） S 金属 FS フラットタイプ（❶S金属の時） R ラウンドタイプ 仕様 項　目 BNE-8P10F BNE-8S10FS BNE-8P10R BNE-8S10R 最高使用圧力 MPa 0.7 1.0 0.7 1.0 耐熱温度 ℃ 120 400 60 400 接続口径 R 1/4 質量 g 9 38 2 12 孔径 mm 1.0 孔数 個 16 16 8 8 空気消費量注1 L/min(ANR) 440 245 注1：空気消費量は標準圧力0.3MPa時の大気圧換算参考値です。 空気消費量特性　　　＊空気消費量特性グラフは参考値であり、値を保証するものではありません。 ■フラットタイプ ●BNE-8P10F ●BNE-8S10FS 0.7 1 0.6 0.9 空 空 0.8 0.5 0.7 気 圧 0.4 気 0.6 圧 力 0.3 0.5 力 0.4 （MPa）0.2 （MPa）0.3 0.1 0.2 0.1 0 0 0 100 200 300 400 500 600 700 800 900 0 100 200 300 400 500 600 700 800 900 100011001200 空気消費量（L/min（ANR）） 空気消費量（L/min（ANR）） ■ラウンドタイプ ●BNE-8P10R ●BNE-8S10R 0.7 1 0.6 0.9 空 0.5 空 0.8 気 0.7 圧 0.4 気 0.6 圧 力 0.3 0.5 力 0.4 （MPa）0.2 （MPa）0.3 0.1 0.2 0.1 0 0 0 100 200 300 400 500 0 100 200 300 400 500 600 700 空気消費量（L/min（ANR）） 空気消費量（L/min（ANR））

BNE Series 外形寸法図 外形寸法図 ■フラットタイプ ●BNE-8P10F ●BNE-8S10FS R1/4 R1/4 18.9 10.5 18.9 10.5 16−φ1.0 35 16−φ1.0 35 材質；PPS 材質；ステンレス鋼316L ■ラウンドタイプ ●BNE-8P10R ●BNE-8S10R 8−φ1.0 11.5 R1/4 8−φ1.0 9.5 R1/4 φ15.5 27 φ15.5 25 材質；PP 材質；ステンレス鋼316L （参考）増幅効果特性 （参考）静音効果特性 フラットタイプの増幅データ フラットタイプの静音データ ラウンドタイプの静音データ 0.6 0.6 0.5 BNE-8P10F 0.5 0.5 BNE-8S10R 0.4 空 0.4 空 0.4 空 気 気 気 0.3 圧 0.3 圧 0.3 静音 圧 力 力 力 静音 （MPa） （MPa） （MPa）0.2 0.2 0.2 噴射 エア ー量 同エアー量の 同エアー量の 0.1 0.1 単孔ノズル 0.1 単孔ノズル （φ4） （φ2.5） 0 0 0 0 100 200 300 400 500 600 700 800 900 60 70 80 90 100 60 65 70 75 80 85 90 95 空気消費量（L/min（ANR）） 騒音量 [db(A)] 騒音量 [db(A)] ●測定位置；ノズルの1m前方（高さ1m） ●暗騒音値；58dB(A) ご使用の前に、CKD機器商品サイト（https：//www.ckd.co.jp/）の「安全上の注意」 「取扱説明書」を必ずお読みください。 供給 14エアー消費量 φ11.5 42 9 2−φ4.2 14 φ14 25 14 42 9 2−φ4.2 14 φ14.5 25

(器)和中ﾓ非該(25.07)H 関連商品 パルスブローバルブBNPシリーズ カタログNo.CC-1640 ■圧縮エアを連続ブロー比75％削減 New Products 新商品 パルスブローバルブ ※当社試験条件での参考値。 BNPシリーズ ■ユニットタイプとガンタイプの2タイプを用意 PULSED BLOW VALVE BNP SERIES 用途に合わせて使い分け可能。 現場のコスト、 そのまま ■簡単調整 放置ですか？ 周波数は調整つまみを1回転でできます。 エア削減率※ ■薄形なので狭い場所でも設置可能 75% 取付板もオプションで用意（BNP-U)。 ■電気配線不要 ※当社の試験条件での参考値となります。 CC-1640 小形エアブローバルブ　EXAシリーズ ■大流量・低消費電力を実現 アクチュエータに低消費電力（0.6Ｗ）3方弁を使用したパイロット 方式の採用により、大流量化・低消費電力化を両立しました。 （PCダイレクト駆動可能） ■小形・軽量 使用材料を最適化し軽量化を実現。さらに体積を当社従来比最大30％減、 質量においては約70％減が可能になりました。 ■配管接続が容易 ワンタッチ継手付ボディの採用により工数削減に貢献します。ねじ込み継手 にも対応可能。 ■禁油仕様（オプション） 油分を嫌う環境に最適。 ■マニホールドタイプ 多彩な配管レイアウトを実現し、省スペース化にも貢献します。 ダイヤル付ニードルバルブ　DVLシリーズ ■リニアな流量特性 ■流量の数値管理が目視で可能 ■スピードコントローラに使用可能 ■禁油タイプを用意 ■取付姿勢が自在 詳細についてはCKD機器商品サイト（https：//www.ckd.co.jp/kiki/jp/）→「形番」をご覧ください。 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町 1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. 0120-771060 お客様技術相談窓口 ○ CKD Corporation 2025 All copy rights reserved. 受付時間 9:00～12:00/13:00～17:00 C （土日、休日除く） 2025..87..AGCZCZ
