リニアスライドシリンダLSH-HPシリーズ

高剛性、長寿命、高精度を追求した進化系リニアスライドハンド リニアスライドハンド LSH-HPシリーズ LINEAR SLIDE HAND LSH-HP SERIES 「つかむ」を変えると ものづくりは変わる CC-1419 5

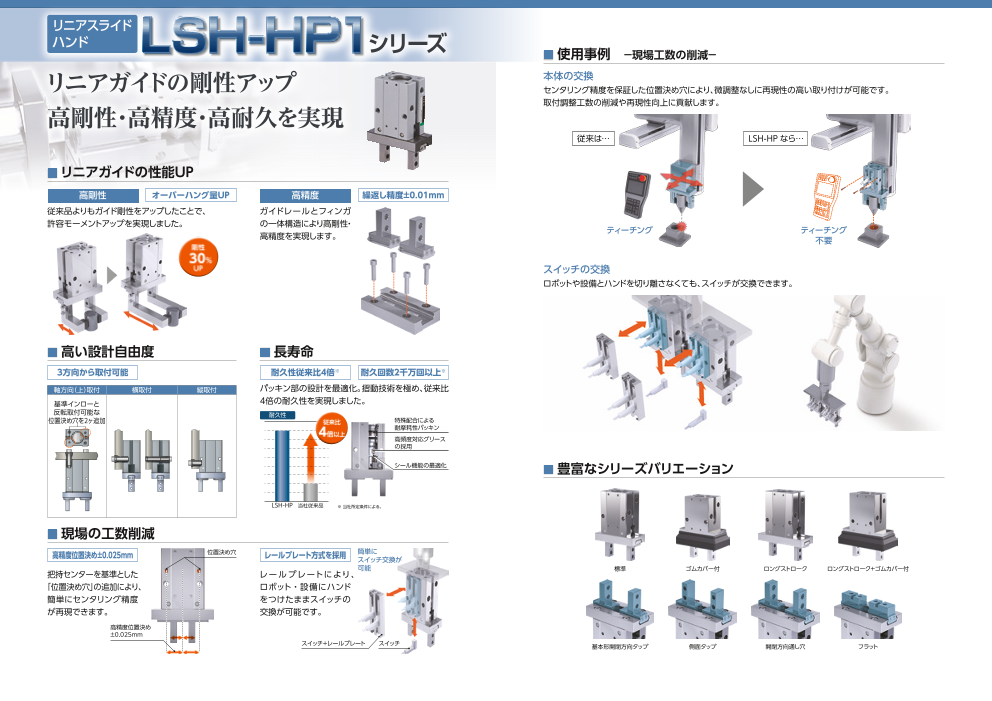

リニアスライド ハンド LSH-HP1シリーズ 使用事例　−現場工数の削減− リニアガイドの剛性アップ 本体の交換 センタリング精度を保証した位置決め穴により、微調整なしに再現性の高い取り付けが可能です。 取付調整工数の削減や再現性向上に貢献します。 高剛性・高精度・高耐久を実現 従来は… LSH-HP なら… リニアガイドの性能UP 高剛性 オーバーハング量UP 高精度 繰返し精度±0.01mm 従来品よりもガイド剛性をアップしたことで、 ガイドレールとフィンガ 許容モーメントアップを実現しました。 の一体構造により高剛性・ 高精度を実現します。 ティーチング ティーチング 剛性 不要 30％ UP スイッチの交換 ロボットや設備とハンドを切り離さなくても、スイッチが交換できます。 高い設計自由度 長寿命 3方向から取付可能 耐久性従来比4倍※ 耐久回数２千万回以上※ 軸方向（上）取付 横取付 縦取付 パッキン部の設計を最適化。摺動技術を極め、従来比 基準インローと 4倍の耐久性を実現しました。 反転取付可能な 耐久性 位置決め穴を2ヶ追加 従来比 特殊配合による  4 耐摩耗性パッキン 倍以上 高頻度対応グリース の採用 シール機能の最適化 豊富なシリーズバリエーション LSH-HP 当社従来品 ※当社所定条件による。 現場の工数削減 高精度位置決め±0.025mm 位置決め穴 レールプレート方式を採用 簡単に スイッチ交換が 可能 標準 ゴムカバー付 ロングストローク ロングストローク＋ゴムカバー付 把持センターを基準とした レールプレートにより、 「位置決め穴」の追加により、 ロボット・設備にハンド 簡単にセンタリング精度 をつけたままスイッチの が再現できます。 交換が可能です。 高精度位置決め ±0.025mm スイッチ＋レールプレート スイッチ 基本形開閉方向タップ 側面タップ 開閉方向通し穴 フラット

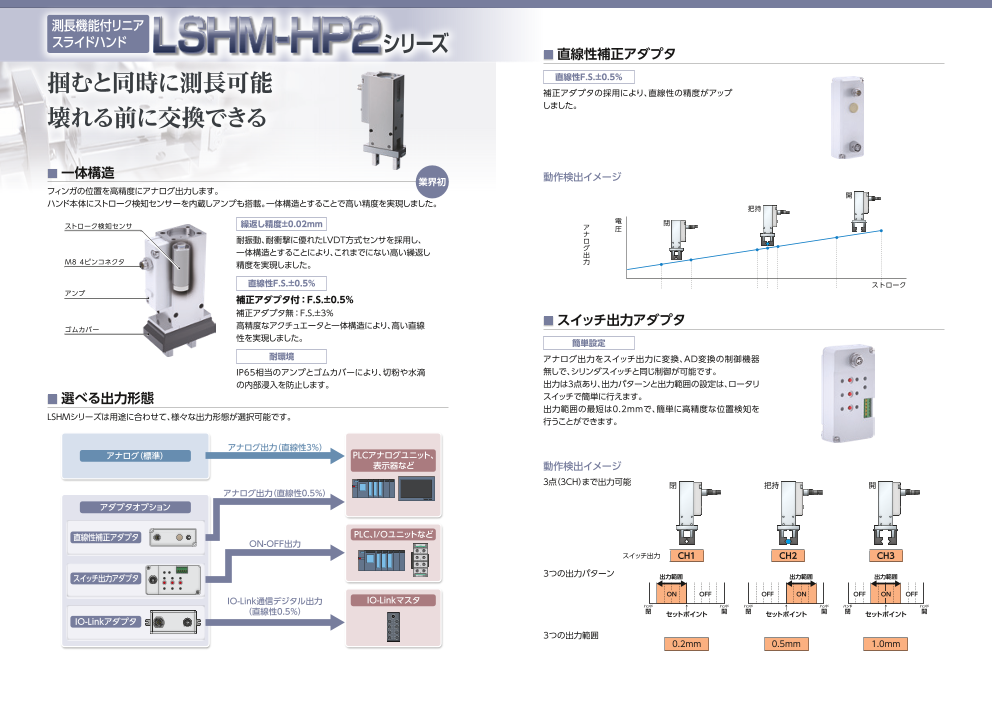

測長機能付リニア スライドハンド LSHM-HP2シリーズ 直線性補正アダプタ 掴むと同時に測長可能 直線性F.S.±0.5％ 補正アダプタの採用により、直線性の精度がアップ 壊れる前に交換できる しました。 一体構造 業界初 動作検出イメージ フィンガの位置を高精度にアナログ出力します。 開 ハンド本体にストローク検知センサーを内蔵しアンプも搭載。一体構造とすることで高い精度を実現しました。 把持 ストローク検知センサ 繰返し精度±0.02mm 電 ア 閉 圧 耐振動、耐衝撃に優れたLVDT方式センサを採用し、 ナ ロ 一体構造とすることにより、これまでにない高い繰返し グ 出 M84ピンコネクタ 精度を実現しました。 力 直線性F.S.±0.5％ ストローク アンプ 補正アダプタ付：F.S.±0.5％ 補正アダプタ無：F.S.±3％ 高精度なアクチュエータと一体構造により、高い直線 スイッチ出力アダプタ ゴムカバー 性を実現しました。 簡単設定 耐環境 アナログ出力をスイッチ出力に変換、AD変換の制御機器 IP65相当のアンプとゴムカバーにより、切粉や水滴 無しで、シリンダスイッチと同じ制御が可能です。 の内部浸入を防止します。 出力は3点あり、出力パターンと出力範囲の設定は、ロータリ 選べる出力形態 スイッチで簡単に行えます。 出力範囲の最短は0.2mmで、簡単に高精度な位置検知を LSHMシリーズは用途に合わせて、様々な出力形態が選択可能です。 行うことができます。 アナログ出力（直線性３％） アナログ（標準） PLCアナログユニット、 表示器など 動作検出イメージ ３点（３CH）まで出力可能 閉 把持 開 アナログ出力（直線性0.5％） アダプタオプション 直線性補正アダプタ PLC、I/Oユニットなど ON-OFF出力 スイッチ出力 CH1 CH2 CH3 スイッチ出力アダプタ 3つの出力パターン 出力範囲 出力範囲 出力範囲 ON OFF OFF ON OFF ON OFF IO-Link通信デジタル出力 IO-Linkマスタ ハンド ハンド ハンド ハンド ハンド ハンド （直線性0.5％） 閉 セットポイント 開 閉 セットポイント 開 閉 セットポイント 開 IO-Linkアダプタ 3つの出力範囲 0.2mm 0.5mm 1.0mm

IO-Linkアダプタ 使用事例 デジタル信号 クラウド デジタルデータによる常時監視が ワーク異品判定 ワーク種判定 可能です。 掴むと同時に測長し、検査工数の省略ができます。 微小差のワーク種違いも瞬時に判定できます。 パラメータ遠隔操作 パラメータをネットワークから設定、 工場 変更できるため、装置の遠隔操作が Ethernet 可能です。 筐体識別 形番、シリアルNo.などがネットワーク上で PLC 確認できます。 データストレージ マスターから設定コピーができるため、 メンテナンス時の煩わしいパラメータ IO-Link 筐体識別 常時監視 生産 Master パラメータ変更 アラーム通知 再設定が不要です。 現場 異常通知 デバイスの故障、断線を確認できます。 機器情報 I/O 位置情報 スイッチ出力 フィールドバスへの接続 イーサネット系ネットワークにも変換して 故障情報 設定 接続することができ、装置のIoT化が 可能です。 「C」のワークを判別しています。 IO-Linkは工場現場のセンサ・アクチュエータ用デジタル通信規格です。（IEC61131-9） アナログ通信では伝送できなかったパラメータやイベントデータを伝送することが可能です。 動作検出イメージ 把持姿勢判定 微小ワーク把持・空振り判定 掴んだ時の姿勢ズレを検知することで、搬送先での 微小ワークでも把持できたか、空振りしたかを正確に 開 接触事故を防止できます。 判定できます。 把持 電 把持 デ 圧 閉 ジ タ ル 出 力 出力範囲 ストローク Ch1 ON セットポイント1 出力範囲 ス イ Ch2 ON ッ セットポイント1 チ 出力範囲 出 力 Ch3 ON セットポイント2 セットポイント1 出力範囲 ヒューマンエラーの排除 予知保全 Ch4 ON 全ストロークが詳細に出力され、従来スイッチで発生 出力の変化から把持爪や治具の異常摩耗や変形を セットポイント1 した手作業による調整不良がなくなります。 監視し、設備やロボットの破損を防止できます。 豊富なシリーズバリエーション 例）始業時点検記録 電 出 圧 力 正常 しきい値 基本形開閉方向タップ 側面タップ NG 異常 ストローク 日付 アンプ アンプ ゴムカバー付 側面取り付け 正面取り付け 開閉方向通し穴 フラット

体系表 リニアスライドハンド ＬＳＨ-ＨＰシリーズ（高耐久機器） 力（N） 動作 バリエーション 形　番 チューブ内径 把持 ストローク スイッチ 記載 （mm） 5 10 50 100 200 （mm） 形番 ページ 複動形・単動形 ゴムカバーなし φ6 4 φ10 φ16 6 LSH-A-HP1 3 φ20 10 φ25 14 F2S φ32 22 複動形・単動形 ゴムカバー付 φ6 F3S 4 φ10 F2H/V H LSH-G-HP1 φ16 6 P LSH-F-HP1 F3H/V 13 1 φ20 10 シ リ φ25 14 F3PH/V ー φ32 22 ズ T2H/V 複動形 ロングストローク ゴムカバーなし φ10 8 T3H/V φ16 12 LSHL-A-HP1 T2H/VR3 23 φ20 18 φ25 22 T3PH/V 複動形 ロングストローク ゴムカバー付 φ10 8 LSHL-G-HP1 LSHL-F-HP1 φ16 12 31 φ20 18 測長機能付 複動形 ゴムカバーなし φ10 4 φ16 6 LSHM-A-HP2 H ─ 39 φ20 10 P 2 φ25 14 シ リ 測長機能付 複動形 ゴムカバー付 φ10 4 ー ズ LSHM-G-HP2 φ16 6 LSHM-F-HP2 ─ 47 φ20 10 φ25 14 ※供給圧力0.5MPa、爪の長さ20mmにおける把持力の範囲 1 2 LSHM-G・F LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH-A 関連商品 使用上の注意事項 シリンダスイッチの注意事項 機種選定 HP2 HP1 LSH-A LSH-G・F LSHL-A LSHL-G・F LSHM-A LSHM-G・F 機種選定 シリンダスイッチの HP1 HP2 注意事項 使用上の注意事項 関連商品

リニアスライドハンド　複動形・単動形 LSH-A-HP1 Series ●動作ストローク:4、6、10、14、22mm 複動形 単動形（常時開） 単動形（常時閉） 形番表示方法 スイッチなし （スイッチ用磁石内蔵） LSH A 06 D 1 R N HP1 1 2 3 4 5 機種形番 ゴムカバー なし スイッチ付 （スイッチ用磁石内蔵） LSH A 06 D 1 R F2H D HP1 機種形番 ゴムカバー 2 作動方式 4 把 持センター基準、 6 スイッチ数 なし 高精度位置決め穴 1 チューブ 3 フィンガ 5 スイッチ形番 内径 1 チューブ内径（mm) 2 作動方式 記号 内容 記号 内容 06 φ6 D 複動 10 φ10 S 単動・常時開 16 φ16 C 単動・常時閉 20 φ20 25 φ25 32 φ32 3 フィンガ　 4 把持センター基準、高精度位置決め穴 記号 内容 記号 内容 N なし 1 基本形 位置決め穴 2 側面タップ 3 通し穴 L 4 フラット 注： 詳細は外形寸法図をご参照ください。 L面 配管面 位置決め穴 R 配管面 R面 注： 詳細は各外形寸法図（6〜11ページ）と62ページを ご参照ください。 3 LSHM-G・F LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH-A 関連商品 使用上の注意事項 シリンダスイッチの注意事項 機種選定 HP2 HP1

LSH-A-HP1 Series 形番表示方法 5 スイッチ形番 スイッチなしの場合 記号 内容 無記号 スイッチなし、F形スイッチレールプレート添付 N スイッチなし、スイッチレールプレートなし A スイッチなし、T形スイッチレールプレート添付(φ32のみ) スイッチ詳細については、CKD機器商品サイト(https://www.ckd.co.jp/kiki/jp/ )→ スイッチ付の場合 「形番」をご参照ください。スイッチは製品に添付して出荷します。 ※リード線長さ 接 表示灯 配線 負荷電圧（V） 負荷電流（mA） リード線 注1 記号 内容 点 特殊機能 （出力） AC DC AC DC ストレート L字 無記号 1m(標準) 3 3m(オプション) 2線 － 10〜30 － 5〜20 － F2S※ 例）リード線長さ 1ｍ　F2S 3線 （NPN） － 30以下 － 50以下 － F3S※ 3ｍ　F2S□３ 2線 － 10〜30 － 5〜20 注2 F2H※ F2V※ 1色 3線 （NPN） － 30以下 － 50以下 F3H※ F3V※ 無 接 点 3線 （PNP） － 30以下 － 50以下 F3PH※ F3PV※ 2線 － 10〜30 － 5〜20 注2 T2H※ T2V※ 1色 耐屈曲 2線 － 10〜30 － 5〜20 注2 T2HR3 T2VR3 リード線 注3 3線（NPN） － － T3H※ T3V※ 1色 30以下 100以下 3線（PNP） － － T3PH※ T3PV※ 注1： スイッチ形番の“※”には、「※リード線長さ」表にて選択した記号を入れてください。 注2： 上記の負荷電流の最大値：20mAは、25℃でのものです。 スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。（60℃のとき5〜10mAとなります。） 注3：T形スイッチはφ32のみ選択可能です。 注4：スイッチ付を選択した場合、スイッチに応じたレールプレートを添付します。 注5：スイッチの注意事項については71ページをご参照ください。 注6： 上記スイッチ形番以外のスイッチも用意しております。（カスタム品） 詳細については、CKD機器商品サイト(https://www.ckd.co.jp/kiki/jp/ )→「形番」をご参照ください。 注7：2色表示スイッチを搭載する場合は、当社担当営業所へご相談ください。 6 スイッチ数 二次電池対応仕様 （カタログNo.RP-003） 記号 内容 R ●二次電池製造工程で使用できる構造 開側1個付 H 閉側1個付 D 2個付 LSH A ・・・・ P4※ HP1 スイッチ単品形番表示方法 SW F2H 5 スイッチ形番 4 LSH-A LSH-G・F LSHL-A LSHL-G・F LSHM-A LSHM-G・F 機種選定 シリンダスイッチの注意事項 使用上の注意事項 関連商品HP1 HP2

LSH-A-HP1 Series 仕様 項目 LSH-A-HP1 チューブ内径 mm φ6 φ10 φ16 φ20 φ25 φ32 作動方式 複動形/単動形（常時開・常時閉） 使用流体 圧縮空気 最高使用圧力 MPa 0.7 複動形 0.15 0.2 0.1 最低使用圧力 MPa 単動形 0.3 0.35 0.25 接続口径 M3 M5 周囲温度 ℃ －10〜60（ただし、凍結なきこと） 動作ストローク mm 4 6 10 14 22 繰返し精度 mm ±0.01 質量 kg フィンガ記号：1,2,3 0.135 0.275(0.28) 0.49(0.495) 0.73(0.78) 複動形（単動形） 0.032 0.06 フィンガ記号：4 0.14 0.28(0.285) 0.495(0.5) 0.76(0.81) 給油 不要 注：把持力性能データについては65ページをご参照ください。 スイッチ取付可否表 形　番 スイッチ形番 側面取付 レール取付 LSH-A06 F2/3□ ● － F2/3S － ● LSH-A10 F2/3□ ● ● F2/3S ● ● LSH-A16 F2/3□ ● ● F2/3S ● ● LSH-A20 F2/3□ ● ● F2/3S ● ● F2/3H・PH － ● LSH-A25 F2/3V・PV ● ● F2/3S ● ● F2/3□ ● ● LSH-A32 F2/3S ● ● T2/3□ － ● 5 LSHM-G・F LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH-A 関連商品 使用上の注意事項 シリンダスイッチの注意事項 機種選定 HP2 HP1

LSH-A-HP1 Series 外形寸法図 外形寸法図（チューブ内径:φ6） ●LSH-A06※1N 3.2 36.8 2-M2深さ1.8 レールプレート取付用 2-M3×0.5 17 2.5 深さ4.5 A φ7H8深さ1.5 2-M3×0.5貫通 12 下穴φ2.6貫通 25.5 L面 5.5 R面 10±0.05 38.8 2.5 17 54 2-M3　ポート 4-M2.5×0.45貫通 2-M2深さ1.8 レールプレート取付用 3 5.7 9 18 注1： レールプレート取付用タップで A 矢視 本体を固定しないでください。 ●LSH-A06※2N ●LSH-A06※3N ●LSH-A06※4N 4-M2.5×0.45　深さ5 4-M2.5×0.45貫通 2 4-φ2.9貫通 35.7 35.7 （6） 38.8 46 ●LSH-A06※※R/L ●スイッチ付　レールプレート組付 11.3 40.5（32.5）±0.025 2-φ2H7深さ2.5 21.8 0.1 注2： LSH-A06※※RはR面、 LSH-A06※※LはL面に把持センター基準、 高精度位置決め穴を加工します。 基準位置については62ページをご参照ください。 注3：（　）内はLSH-A06※4の寸法です。 注4： シリンダスイッチの注意事項については、71ページをご参照ください。 注5： 継手同士が干渉するため、外径φ9以下の継手をご使用ください。 6 2 2 8.4 0.5 26 0.5 20 12±1 4 0 -0.1 4.2±0.025 8 0 -0.4 8.4±0.01 5 0 -0.05 2.3 8.4 12 2 5.2+1.4 -0.8 2 10.25 1.2±0.2 2.45 6 4.45 2H9 16 15 20 LSH-A LSH-G・F LSHL-A LSHL-G・F LSHM-A LSHM-G・F 機種選定 シリンダスイッチの注意事項 使用上の注意事項 関連商品HP1 HP2

LSH-A-HP1 Series 外形寸法図（チューブ内径：φ10） ●LSH-A10※1N 27 2-M3×0.5　深さ6 4-M3×0.5　深さ5.5 注2）下穴2.6貫通 2-φ2 H9（+　0.　025 5.2±0.02 16 0 ）深さ3 2.5 8-M2×0.4 深さ1.8 2-M3×0.5 深さ6 27.5 レールプレート取付用 23 12 6 37.8 φ11H9（+　0.0　43 0 ）深さ2 57 12 5.2±0.02 L面 3×0.5（閉ポート） 16.4±0.05 R面 4-M2.5×0.45 貫通 M 3 5.7 M3×0.5（開ポート） 注1： レールプレート取付用タップで 8 本体を固定しないでください。 19 注2： スイッチ側面取付時およびレール取付時に、 通し穴取付はできません。 ●LSH-A10※2N ●LSH-A10※3N ●LSH-A10※4N 4-M2.5×0.45　深さ4.7 4-M2.5×0.45 貫通 2 4-φ2.9 貫通 3 5.7 3 5.7 （4.3） 6 11.2 49 ●LSH-A10※※R/L ●スイッチ付　レールプレート組付 14.5 43（35）±0.025 2-φ2 H7（+　0.0　1 0 ）深さ3 32.3 0.1 注3： LSH-A10※※RはR面、 LSH-A10※※LはL面に把持センター基準、 高精度位置決め穴を加工します。 基準位置については62ページをご参照ください。 注4：（　）内はLSH-A10※4の寸法です。 注5： シリンダスイッチの注意事項については、71ページをご参照ください。 7 関連商品 使用上の注意事項 シリンダスイッチの LSHM-G・F LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH-A 注意事項 機種選定 HP2 HP1 2 2 35 15.2＋2.2 0 　0 4-0.1 5 0 -0.05 11.2　0 －0.7 7.6±0.025 15.2±0.01 10 10 11.4 16 5.4＋2.5 －0.2 14 1.4　0 －0.4 2.45 6 16 4.45 2H9 7.6±0.02 7.6±0.02 18 23

LSH-A-HP1 Series 外形寸法図 外形寸法図（チューブ内径：φ16） ●LSH-A16※1N 30 4-M4×0.7　深さ8 2-M4×0.7　深さ4.5 23.2 注2）下穴3.4貫通 2-φ3 H9（+　0.0 0 　25 ）深さ3 6.5±0.02 8-M2×0.4 深さ1.8 31 2.5 レールプレート取付用 2-M4×0.7 深さ8 φ17 H9（　+0.043 24.5 0 　 ）深さ2 15 7.5 42.5 15 67.3 6.5±0.02 L面 R面 M5×0.8（閉ポート） 23.6±0.05 4-M3×0.5 貫通 4 7 注1： レールプレート取付用タップで 本体を固定しないでください。 8.5 M5×0.8（開ポート） 注2： スイッチ側面取付時、 19 通し穴取付はできません。 ●LSH-A16※2N ●LSH-A16※3N ●LSH-A16※4N 4-M3×0.5　深さ6 4-M3×0.5 貫通 2.5 4-φ3.4 貫通 4 7 4 7 （6.8） 7.5 15.8 58.3 ●LSH-A16※※R/L ●スイッチ付　レールプレート組付 17.6 2-φ3 H7（　+0.　01 0 ）深さ3 35.8 0.1 53.3（44.3）±0.025 注3： LSH-A16※※RはR面、 LSH-A16※※LはL面に把持センター基準、 高精度位置決め穴を加工します。 基準位置については62ページをご参照ください。 注4：（　）内はLSH-A16※4の寸法です。 注5： シリンダスイッチの注意事項については、71ページをご参照ください。 8 2.5 2.5 44 20.9＋2.2 －0.2 5 0 -0.1 8 0 -0.05 14.9　0 －0.7 11±0.025 22±0.01 13 11 16 24 7.4+2.7 0 17.1 1.4±0.2 3.05 8 5.8 2.5H9 16 11±0.02 11±0.02 22 30.6 LSH-A LSH-G・F LSHL-A LSHL-G・F LSHM-A LSHM-G・F 機種選定 シリンダスイッチの注意事項 使用上の注意事項 関連商品HP1 HP2

LSH-A-HP1 Series 外形寸法図（チューブ内径：φ20） ●LSH-A20※1N 35 2-M5×0.8　深さ8 4-M5×0.8　深さ10 2-φ4 H9（+　0.0 0 　3 ）深さ4 27.2 注2）下穴4.3貫通 7.5±0.02 2.5 39 8-M2×0.4 深さ1.8 2-M5×0.8　深さ10 レールプレート取付用 φ21 H9（　+0.　052 0 ）深さ3 29 20 9.5 52.8 18 7.5±0.02 84.8 L面 R面 M5×0.8（閉ポート） 27.6±0.05 4-M4×0.7 貫通 注1： レールプレート取付用タップで 5 9 本体を固定しないでください。 10 M5×0.8（開ポート） 注2： スイッチ側面取付時、 23 通し穴取付はできません。 ●LSH-A20※2N ●LSH-A20※3N ●LSH-A20※4N 4-M4×0.7深さ8 4-M4×0.7 貫通 3 4-φ4.5 貫通 5 9 5 9 （8.7） 9.5 20 72.8 ●LSH-A20※※R/L ●スイッチ付　レールプレート組付 19.6 43.8 0.1 68.3（56.3）±0.025 2-φ4 H7（+　0.0　12 0 ）深さ4 注3： LSH-A20※※RはR面、 LSH-A20※※LはL面に把持センター基準、 高精度位置決め穴を加工します。 基準位置については62ページをご参照ください。 注4：（　）内はLSH-A20※4の寸法です。 注5： シリンダスイッチの注意事項については、71ページをご参照ください。 9 LSHM-G・F LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH- 関連商品 使用上の注意事項 シリンダスイッチの A 注意事項 機種選定 HP2 HP1 4 4 58 26.3＋2.2 －0.2 8 0 -0.1 12 0 -0.05 16.3　0 16.8±0.025 －0.7 33.6±0.01 15 11 18.6 30 11.6+2.7 0 22 1.6±0.2 3.95 10 7.45 3H9 16.8±0.02 16 32 42 16.8±0.02

LSH-A-HP1 Series 外形寸法図 外形寸法図（チューブ内径：φ25） ●LSH-A25※1N 36.5 2-M6×1.0　深さ10 4-M6×1.0　深さ12 33.2 注2）下穴5.1貫通 2-φ4 H9（+　0.0 0 　3 10±0.02 ）深さ4 2.5 42.5 8-M2×0.4 深さ1.8 2-M6×1.0　深さ12 レールプレート取付用 φ26 H9（　+0.052 0 　 ）深さ3.5 30 25 11 63.6 10±0.02 102.7 22 L面 33.6±0.05 R面 M5×0.8（閉ポート） 4-M5×0.8 貫通 6 12 9.7 M5×0.8（開ポート） 注1： レールプレート取付用タップで 23.5 本体を固定しないでください。 注2： スイッチ側面取付時、 通し穴取付はできません。 ●LSH-A25※2N ●LSH-A25※3N ●LSH-A25※4N 4-M5×0.8深さ10 4-M5×0.8 貫通 4 4-φ5.5 貫通 6 12 6 12 （10.5） 11 24.1 87.7 ●LSH-A25※※R/L ●スイッチ付　レールプレート組付 22.1 84.6（69.6）±0.025 47.3 0.1 2-φ4 H7（+　0.0　12 0 ）深さ4 注3： LSH-A25※※RはR面、 LSH-A25※※LはL面に把持センター基準、 高精度位置決め穴を加工します。 基準位置については62ページをご参照ください。 注4：（　）内はLSH-A25※4の寸法です。 注5： シリンダスイッチの注意事項については、71ページをご参照ください。 10 5 5 72 33.3＋2.5 －0.2 10 0 21.8±0.025 -0.112 0 -0.05 19.3　0 －0.8 43.6±0.01 20 11 22 36 16+2.9 0 26.6 4.9 2±0.2 12 8.9 4H9 21.8±0.02 16 40 21.8±0.02 52 LSH-A LSH-G・F LSHL-A LSHL-G・F LSHM-A LSHM-G・F 機種選定 シリンダスイッチの注意事項 使用上の注意事項 関連商品HP1 HP2

LSH-A-HP1 Series 外形寸法図（チューブ内径：φ32） ●LSH-A32※1N 48（57） 2-M6×1.0　深さ10 4-M6×1.0　深さ13 39.6 注3）下穴5.1貫通 12±0.02 8-M2×0.4　深さ2 22 12.5 レールプレート取付用 2-M6×1.0　深さ13 2-φ5 H9（　＋0. 0　03）深さ5 φ34 H9（＋　0.　062 0 ）深さ4 40（49） 29 12 67（76） 12±0.02 113（122） L面 26 R面 M5×0.8（閉ポート） 40±0.05 4-M6×1.0　貫通 注1： レールプレート取付用タップで 本体を固定しないでください。 7 14 注2：（ 　）内は単動時の寸法です。 12 M5×0.8(開ポート） 注3： スイッチ側面取付時、 34.1（43.1） 通し穴取付はできません。 ●LSH-A32※2N ●LSH-A32※3N ●LSH-A32※4N 4-M6×1.0　深さ12 4-M6×1.0 貫通 5 4-φ6.6貫通 7 14 7 14 （15.6） 12 30 97（106） ●LSH-A32※※R/L ●F形スイッチ付　レールプレート組付 25.3 2-φ5 H7（＋　0.0 2 0 　1 ）深さ5 90（74）±0.025 50.8 0.1 ●T形スイッチ付　レールプレート組付 25.3 注4： LSH-A32※※RはR面、 LSH-A32※※LはL面に把持センター基準、 50.8 0.1 高精度位置決め穴を加工します。 基準位置については62ページをご参照ください。 注5：（　）内はLSH-A32※4の寸法です。 注6： シリンダスイッチの注意事項については、71ページをご参照ください。 11 LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH-A 関連商品 使用上の注意事項 シリンダスイッチの LSHM-G・F 注意事項 機種選定 HP2 HP1 6 6 98 23±0.025 　0 48＋2.5 　0 12　0 －0.1 46±0.01 16－0.05 26　0 －0.5 24 19.8 26 46 25＋2.9 　0 34.8 23±0.0224.8 24.8 7.3 20 3±0.2 14.8 5H9 46 23±0.02 60

LSH-A-HP1 Series 内部構造図・材質 内部構造図・材質 ●LSH-A06 ●LSH-A10〜32 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 B A A 11 12 13 14 15 16 17 18 19 20 11 12 13 14 15 16 17 18 19 24 25 26 22 23 21 22 23 断面図 A-A（φ10〜32） B部（φ20,25,32） 27 24 28 19 14 品番 部品名称 材質 備考 品番 部品名称 材質 備考 1 フィンガ ステンレス鋼 16 円筒ばね ピアノ線 単動Cのみ 2 リニアガイド ステンレス鋼 17 ピストンパッキン ニトリルゴム 3 レバー ステンレス鋼 18 円筒ばね ピアノ線 単動Sのみ 4 支点軸 鋼 19 Oリング ニトリルゴム 5 シリンダ本体 アルミニウム合金 20 C形止め輪 鋼 6 ピストンロッド ステンレス鋼 21 なべ小ねじ ステンレス鋼 7 バネ受け アルミニウム合金 22 埋栓 ステンレス鋼 単動Cのみ 8 磁石 23 埋栓 ステンレス鋼 単動Sのみ 9 ピストン アルミニウム合金 24 C形止め輪 ステンレス鋼 10 ヘッドカバー アルミニウム合金 φ10〜φ25：ステンレス鋼 25 六角穴付ボルト 11 作動軸 合金鋼 φ32：鋼 12 止め輪 ステンレス鋼 φ10，φ16のみ 26 ピン 鋼 13 キャップ ステンレス鋼 φ10，φ16のみ 27 六角穴止めねじ ステンレス鋼 14 ロッドパッキン ニトリルゴム 28 ロッドメタル アルミニウム合金 15 クッションゴム ウレタンゴム 消耗部品リスト チューブ内径（mm） 消耗部品キット レールプレートキット番号 キット番号 消耗部品番号 F形スイッチ用 Ｔ形スイッチ用 内容 φ6 分解不可 － LSH-RPF-06-HP － φ10 LSH-10K-HP SH RP 12 14 17 L - F-10-HP － 19 φ16 LSH-16K-HP LSH-RPF-16-HP － レールプレート φ20 LSH-20K-HP LSH-RPF-20-HP － 小ねじ φ25 LSH-25K-HP 14 17 19 LSH-RPF-25-HP － φ32 LSH-32K-HP LSH-RPF-32-HP LSH-RPT-32-HP 12 LSH-A LSH-G・F LSHL-A LSHL-G・F LSHM-A LSHM-G・F 機種選定 シリンダスイッチの注意事項 使用上の注意事項 関連商品HP1 HP2

リニアスライドハンド　複動形・単動形　ゴムカバー付 LSH-G・F-HP1 Series ●動作ストローク:4、6、10、14、22mm 複動形 単動形（常時開） 単動形（常時閉） 形番表示方法 スイッチなし （スイッチ用磁石内蔵） LSH G 06 D 1 R N HP1 機種形番 1 2 3 4 5 6 スイッチ付 （スイッチ用磁石内蔵） LSH G 06 D 1 R F2H D HP1 1 ゴムカバー 3 作動方式 5 把 持センター基準、 7 スイッチ数 機種形番 高精度位置決め穴 2 チューブ 4 フィンガ 6 スイッチ形番 内径 1 ゴムカバー 2 チューブ内径（mm) 記号 内容 記号 内容 G クロロプレンゴム 06 φ6 F フッ素ゴム 10 φ10 16 φ16 20 φ20 3 作動方式 25 φ25 32 φ32 記号 内容 D 複動 S 単動・常時開（φ6～φ25のみ） C 単動・常時閉（φ6～φ25のみ） 5 把持センター基準、高精度位置決め穴 記号 内容 N なし 4 フィンガ　 記号 内容 位置決め穴 1 基本形 注： 詳細は外形寸法図をご参照ください。 L L面 配管面 位置決め穴 R 配管面 R面 注： 詳細は各外形寸法図（16～21ページ）と62ページを ご参照ください。 13 LSHM-G・F LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH-A 関連商品 使用上の注意事項 シリンダスイッチの注意事項 機種選定 HP2 HP1

LSH-G・F-HP1 Series 形番表示方法 6 スイッチ形番 スイッチなしの場合 記号 内容 無記号 スイッチなし、F形スイッチレールプレート添付 N スイッチなし、スイッチレールプレートなし A スイッチなし、T形スイッチレールプレート添付(φ32のみ) スイッチ詳細については、CKD機器商品サイト(https://www.ckd.co.jp/kiki/jp/ )→ スイッチ付の場合 「形番」をご参照ください。スイッチは製品に添付して出荷します。 ※リード線長さ 接 表示灯 配線 負荷電圧（V） 負荷電流（mA） リード線 注1 記号 内容 点 特殊機能 （出力） AC DC AC DC ストレート L字 無記号 1m(標準) 3 3m(オプション) 2線 － 10～30 － 5～20 － F2S※ 例）リード線長さ 1ｍ　F2S 3線 （NPN） － 30以下 － 50以下 － F3S※ 3ｍ　F2S□３ 2線 － 10～30 － 5～20 注2 F2H※ F2V※ 1色 3線 （NPN） － 30以下 － 50以下 F3H※ F3V※ 無 接 点 3線 （PNP） － 30以下 － 50以下 F3PH※ F3PV※ 2線 － 10～30 － 5～20 注2 T2H※ T2V※ 1色 耐屈曲 2線 － 10～30 － 5～20 注2 T2HR3 T2VR3 リード線 注3 3線（NPN） － － T3H※ T3V※ 1色 30以下 100以下 3線（PNP） － － T3PH※ T3PV※ 注1： スイッチ形番の“※”には、「※リード線長さ」表にて選択した記号を入れてください。 注2： 上記の負荷電流の最大値：20mAは、25℃でのものです。 スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。（60℃のとき5～10mAとなります。） 注3：T形スイッチはφ32のみ選択可能です。 注4：スイッチ付を選択した場合、スイッチに応じたレールプレートを添付します。 注5：スイッチの注意事項については72ページをご参照ください。 注6： 上記スイッチ形番以外のスイッチも用意しております。（カスタム品） 詳細については、CKD機器商品サイト(https://www.ckd.co.jp/kiki/jp/ )→「形番」をご参照ください。 注7：2色表示スイッチを搭載する場合は、当社担当営業所へご相談ください。 7 スイッチ数 二次電池対応仕様 （カタログNo.RP-003） 記号 内容 ●二次電池製造工程で使用できる構造 R 開側1個付 H 閉側1個付 D 2個付 LSH-G/F ・・・・ P4※ HP1 スイッチ単品形番表示方法 SW F2H 6 スイッチ形番 14 LSH-A LSH-G・F LSHL-A LSHL-G・F LSHM-A LSHM-G・F 機種選定 シリンダスイッチの注意事項 使用上の注意事項 関連商品HP1 HP2

LSH-G・F-HP1 Series 仕様 項目 LSH-G・F-HP1 チューブ内径 mm φ6 φ10 φ16 φ20 φ25 φ32 作動方式 複動形/単動形（常時開・常時閉） 使用流体 圧縮空気 最高使用圧力 MPa 0.7 複動形 0.15 0.2 0.1 最低使用圧力 MPa 単動形 0.3 0.35 0.25 － 接続口径 M3 M5 周囲温度 ℃ －10～60℃（ただし、凍結なきこと） 動作ストローク mm 4 6 10 14 22 繰返し精度 mm ±0.01 質量　複動形（単動形） kg 0.033 0.07 0.15 0.3（0.35） 0.53（0.535） 0.81 給油 不要 注：把持力性能データについては67ページをご参照ください。 スイッチ取付可否表 形　番 スイッチ形番 側面取付 レール取付 LSH-G/F06 F2/3□ ● － F2/3S － ● LSH-G/F10 F2/3□ ● ● F2/3S ● ● LSH-G/F16 F2/3□ ● ● F2/3S ● ● LSH-G/F20 F2/3□ ● ● F2/3S ● ● F2/3H・PH・PV － ● LSH-G/F25 F2/3V ● ● F2/3S ● ● F2/3□ ● ● LSH-G/F32 F2/3S ● ● T2/3□ － ● 15 LSHM-G・F LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH-A 関連商品 使用上の注意事項 シリンダスイッチの注意事項 機種選定 HP2 HP1

LSH-G・F-HP1 Series 外形寸法図 外形寸法図（チューブ内径:φ6） ●LSH-G・F06 25.5 2-M3×0.5 17 2.5 2-M2深さ1.8 深さ4.5 レールプレート取付用 A φ7H8深さ1.5 2-M3×0.5貫通 下穴φ2.6貫通 12 26.2 L面 5.5 R面 54 10±0.05 2.5 17 2-M3　ポート 4-M2.5×0.45貫通 3 5.7 9 2-M2深さ1.8 18 注1： レールプレート取付用タップで レールプレート取付用 本体を固定しないでください。 A 矢視 ●LSH-G06※1R/L,LSH-F06※1R/L ●スイッチ付　レールプレート組付 2-φ2H7深さ2.5 40.5±0.025 11.3 21.8 0.1 注2： LSH-G06※1RはR面、 LSH-G06※1LはL面に把持センター基準、 高精度位置決め穴を加工します。 基準位置については62ページをご参照ください。 注3： シリンダスイッチの注意事項については、72ページをご参照ください。 注4： 継手同士が干渉するため外径φ9以下の継手をご使用ください。 16 8.4 (32) 20 12±1 4 0 -0.1 4.2±0.025 8 0 4) 5 0 -0.4 (1 -0.05 8.4±0.01 2.3 8.4 2 2 12 26 16 4.5 3.5 15 20 LSH-A LSH-G・F LSHL-A LSHL-G・F LSHM-A LSHM-G・F 機種選定 シリンダスイッチの 使用上の注意事項 関連商品 HP1 HP2 注意事項

LSH-G・F-HP1 Series 外形寸法図（チューブ内径：φ10） ●LSH-G10,LSH-F10 27 2-M3×0.5　深さ6 4-M3×0.5　深さ5.5 注2）下穴2.6貫通 2-φ2 H9（+　0.　025 0 ）深さ3 5.2±0.02 2.5 8-M2×0.4 深さ1.8 2-M3×0.5 深さ6 27.5 レールプレート取付用 23 12 31 φ11H9（+　0.043 0 　 ）深さ2 57 12 5.2±0.02 L面 16.4±0.05 R面 4-M2.5×0.45 貫通 M3×0.5（閉ポート） 3 5.7 8 M3×0.5（開ポート） 注1： レールプレート取付用タップで 19 本体を固定しないでください。 注2： スイッチ側面取付時およびレール取付 時に通し穴取付はできません。 ●LSH-G10※1R/L,LSH-F10※1R/L ●スイッチ付　レールプレート組付 43±0.025 2-φ2 H7（　+0.　01 0 ）深さ3 14.5 32.3 0.1 注3： LSH-G10※1RはR面、 LSH-G10※1LはL面に把持センター基準、 高精度位置決め穴を加工します。 基準位置については62ページをご参照ください。 注4： シリンダスイッチの注意事項については、72ページをご参照ください。 17 関連商品 使用上の注意事項 シリンダスイッチの LSHM-G・F LSHM-A LSHL-G・F LSHL-A LSH-G・F LSH-A 注意事項 機種選定 HP2 HP1 （40） 15.2＋2.2 　0 5 0 -0.05 11.2　0 （21） －0.7 4 0 -0.1 7.6±0.025 15.2±0.01 10 10 11.4 16 16 7.6±0.02 7.6±0.02 18 23
