【大流量・高応答・低消費電力の方向制御弁】4GB1/4GB2シリーズ 高応答仕様（特別仕様品）

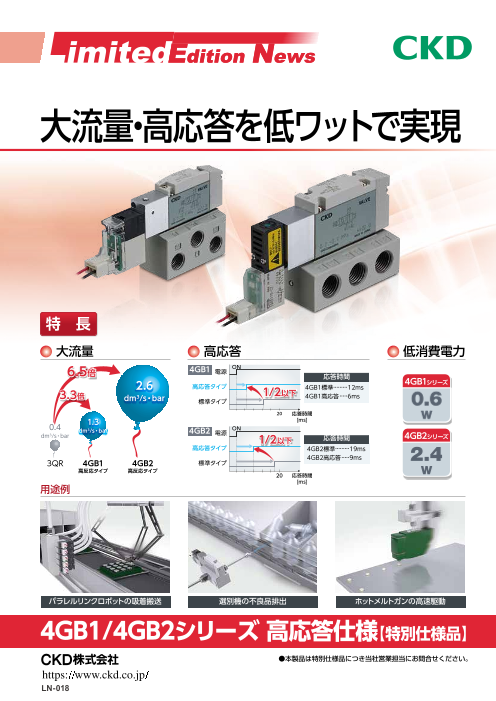

大流量・高応答を低ワットで実現 特　長 大流量 高応答 低消費電力 6.5 ON 倍 4GB1 電源 応答時間 2.6 高応答タイプ 4GB1標準......... 4GB1シリーズ 12ms 3.3倍 dm3/s・bar 1/2以下 4GB1高応答.....6ms 標準タイプ 0.6 20 応答時間 1.3 [ms] W 0.4 dm3/s・bar 4GB2 ON dm3/s・bar 電源 1/2以下 応答時間 4GB2シリーズ 高応答タイプ 4GB2標準.........19ms 4GB2高応答.....9ms 2.4 3QR 4GB1 4GB2 標準タイプ 高反応タイプ 高反応タイプ W 20 応答時間 [ms] 用途例 パラレルリンクロボットの吸着搬送 選別機の不良品排出 ホットメルトガンの高速駆動 4GB1/4GB2シリーズ 高応答仕様【特別仕様品】 ●本製品は特別仕様品につき当社営業担当にお問合せください。 LN-018

4GB1/4GB2シリーズ 高応答仕様【特別仕様品】 配管長さと圧力到達時間の関係 配管圧力到達時間　0.5MPa　φ4×φ2.5 配管圧力到達時間　0.5MPa　φ8×φ6 1500 1500 到達時間 配管長500mm時 4GB1 3QR ...............53ms 4G2 ...............41ms 4GB2 1000 高応答 1000 4G2高応答 ....30ms 高応答 4GB1 4GB2 到達時間 500 配管長500mm時 500 3QR ............... 3QR 3QR 16ms 4G1 ...............20ms 4G1高応答 ....11ms 0 0 0 10 20 30 40 50 60 0 10 20 30 40 50 60 時間(ms) 時間(ms) 配管径　φ4×φ2.5 配管径　φ8×φ6 4GB1 4GB2 高応答が必要な場合はバルブの応答時間だけでなく流量も重要なファクターです。 4GB1/4GB2シリーズ高応答仕様 バルブ仕様 機種別仕様 項　目 内　容 項　目 内　容 弁の種類と操作方式 パイロット式ソフトスプール弁 機種 4G1 4G2 切替区分 2位置シングル 周囲温度 ℃ 0～50 −5～40※1 使用流体 圧縮空気 流体温度 ℃ 5～50 5～40※1 給油 不可 最低使用圧力 MPa 0.2※2 0.2※2 保護構造 防塵 最高使用圧力 MPa 0.65 0.7 耐振動 m/s2 50以下 耐圧力 MPa 0.98 1.05 耐衝撃 m/s2 300以下 手動操作 なし ノンロック 雰囲気 腐食性ガス雰囲気での使用は不可 ※1：40℃を超える場合は別途お問い合わせください。 ※2：外部パイロット(オプションK)を選択時の最低仕様圧力は、0MPa～です。外部パイロッ ト圧力は、メイン圧以上かつ、0.4MPa～で使用してください。 電気仕様 性能特性 項　目 内　容 項　目 内　容 機種 4G1 4G2 機種 4G1 4G2 定格電圧 V DC 12、24 12、24 応答特性※5 ms 8以下 10以下 電圧変動範囲 ±10％ ±10％ 最高作動頻度 Hz 20 10 起動電流 A DC24V 0.092 0.13 C値P→A/B※6 1.3dm3/(s・bar) 2.6dm3/(s・bar) DC12V 0.183 0.27 C値A/B→R1/R2 1.2dm3/(s・bar) 2.6dm3/(s・bar) 保持電流 A DC24V 0.025 0.1 寿命 1億回 DC12V 0.050 0.200 ※5：JISB8419： 2010動的性能試験による。 消費電力 0.6※3 2.4※4  (供給圧力0.5MPa、20℃無給油、定格電圧、連続動作における初期値) 耐熱クラス B B ※6：流量は標準4Gシリーズと同等です。 ※3：起動より20msまでの間は2.2Wです。 ※4：起動より20msまでの間は3.2Wです。 本製品及び関連技術を輸出される場合は、兵器・武器関連用途に使用されるおそれのないよう、ご留意ください。 If the goods and/or their replicas, the technology and/or software found in this catalog are to be exported from Japan, Japanese laws require the exporter makes sure that they will never be used for the development and/or manufacture of weapons for mass destruction. 本社・工場 〒485-8551 愛知県小牧市応時2-250 TEL(0568)77-1111 FAX(0568)77-1123 東京オフィス 〒105-0013 東京都港区浜松町1-31-1（文化放送メディアプラス4階） TEL(03)5402-3620 FAX(03)5402-0120 大阪オフィス 〒532-0003 大阪府大阪市淀川区宮原4丁目2-10（PMO EX新大阪6階） TEL(06)6396-9630 FAX(06)6396-9631 ＜Website＞ https://www.ckd.co.jp/ ●このカタログに掲載の仕様および外観を、改善のため予告なく変更することがあります。 ●Specifications are subject to change without notice. フリーアクセス 　 0120-771060 お客様技術相談窓口 受付時間 9:00～12:00/13:00～17:00 ○C CKD Corporation 2025 All copy rights reserved. （土日、休日除く） 2025.6.CAC 長さ(mm) 長さ(mm)
