画像認識ソリューション

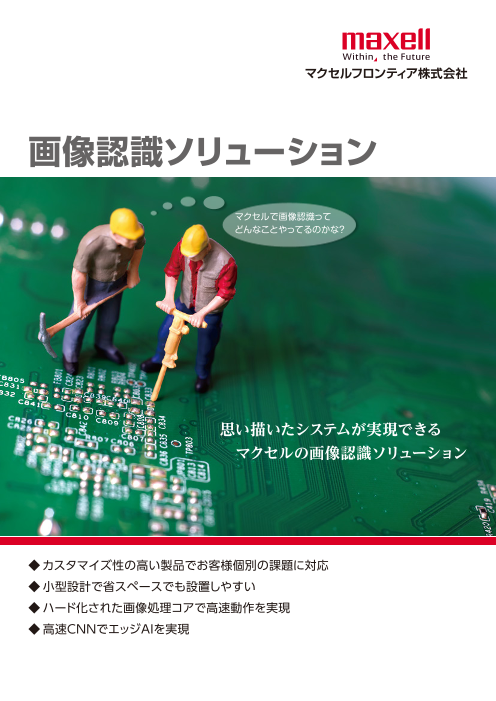

マクセルフロンティア株式会社 画像認識ソリューション マクセルで画像認識って どんなことやってるのかな？ 思い描いたシステムが実現できる 　マクセルの画像認識ソリューション ◆カスタマイズ性の高い製品でお客様個別の課題に対応 ◆小型設計で省スペースでも設置しやすい ◆ハード化された画像処理コアで高速動作を実現 ◆高速CNNでエッジAIを実現

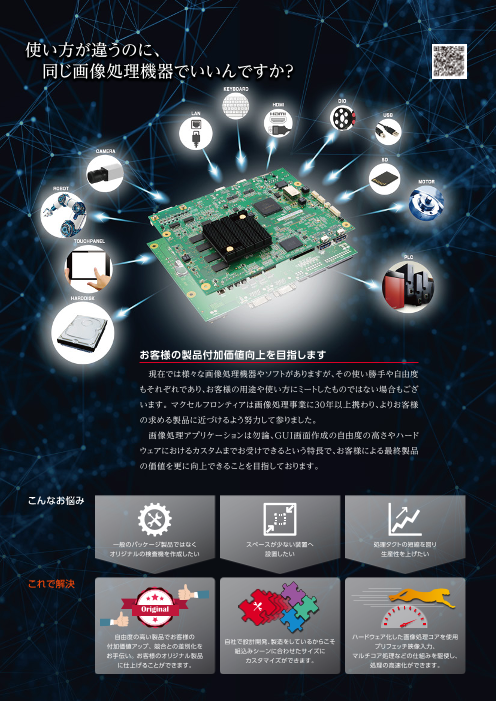

使い方が違うのに、 　同じ画像処理機器でいいんですか？ お客様の製品付加価値向上を目指します 　現在では様々な画像処理機器やソフトがありますが、その使い勝手や自由度 もそれぞれであり、お客様の用途や使い方にミートしたものではない場合もござ います。 マクセルフロンティアは画像処理事業に30年以上携わり、よりお客様 の求める製品に近づけるよう努力して参りました。 　画像処理アプリケーションは勿論、GUI画面作成の自由度の高さやハード ウェアにおけるカスタムまでお受けできるという特長で、お客様による最終製品 の価値を更に向上できることを目指しております。 こんなお悩み 一般のパッケージ製品ではなく スペースが少ない装置へ 処理タクトの短縮を図り オリジナルの検査機を作成したい 設置したい 生産性を上げたい これで解決 Original 自由度の高い製品でお客様の ハードウェア化した画像処理コアを使用 自社で設計開発、製造をしているからこそ 付加価値アップ、 競合との差別化を プリフェッチ映像入力、 組込みシーンに合わせたサイズに お手伝い。 お客様のオリジナル製品 マルチコア処理などの仕組みを駆使し、 カスタマイズができます。 に仕上げることができます。 処理の高速化ができます。

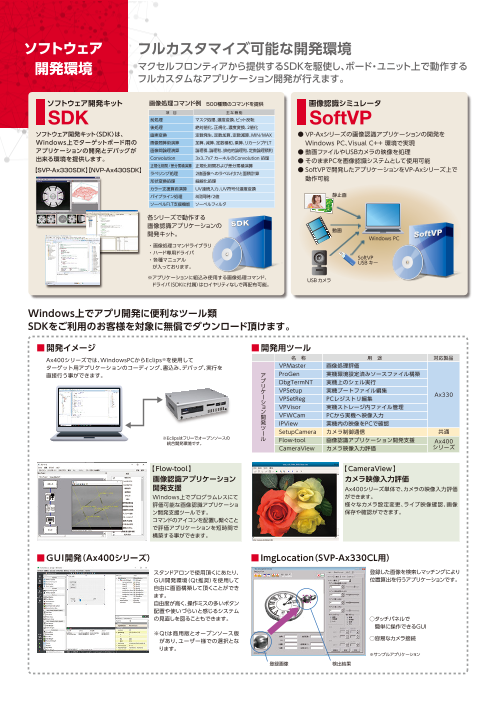

ソフトウェア フルカスタマイズ可能な開発環境 開発環境 マクセルフロンティアから提供するSDKを駆使し、ボード・ユニット上で動作する フルカスタムなアプリケーション開発が行えます。 ソフトウェア開発キット 画像処理コマンド例　500種類のコマンドを提供 画像認識シミュレータ SDK 項　目 主な機能 前処理 マスク処理、濃度変換、ビット反転 SoftVP 後処理 絶対値化、正規化、濃度変換、2値化 ソフトウェア開発キット〈SDK〉は、 画素変換 定数発生、定数加算、定数減算、MIN/MAX ● VP-Axシリーズの画像認識アプリケーションの開発を Windows上でターゲットボード用の 画像間算術演算 加算、減算、定数積和、乗算、リカーシブFLT Windows PC、Visual C++ 環境で実現 アプリケーションの開発とデバッグが 画像間論理演算 論理積、論理和、排他的論理和、定数論理積和 ●動画ファイルやUSBカメラの映像を処理 出来る環境を提供します。 Convolution 3x3、7x7 カーネルのConvolution 処理 ●そのままPCを画像認識システムとして使用可能 正規化相関/差分累積演算 正規化相関および差分累積演算 【SVP-Ax330SDK】【NVP-Ax430SDK】 ラベリング処理 2値画像へのラベル付けと面積計算 ● SoftVPで開発したアプリケーションをVP-Axシリーズ上で 形状変換処理 細線化処理 動作可能 カラー支援算術演算 UV連続入力、UV符号付濃度変換 パイプライン処理 8段同時/2値 静止画 ソーベルFLT支援機能 ソーベルフィルタ 各シリーズで動作する 画像認識アプリケーションの 開発キット。 動画 Windows PC ・ 画像処理コマンドライブラリ ・ ハード専用ドライバ ・ 各種マニュアル SoftVP USBキー 　が入っております。 ※アプリケーションに組込み使用する画像処理コマンド、 USBカメラ 　ドライバ（SDKに付属）はロイヤリティなしで再配布可能。 Windows上でアプリ開発に便利なツール類 SDKをご利用のお客様を対象に無償でダウンロード頂けます。 ■開発イメージ ■開発用ツール Ax400シリーズでは、WindowsPCからEclips※を使用して 名　称 用　途 対応製品 ターゲット用アプリケーションのコーディング、書込み、デバッグ、実行を VPMaster 画像処理評価 直接行う事ができます。 ア ProGen 実機環境設定済みソースファイル構築 プ リ DbgTermNT 実機上のシェル実行 ケ VPSetup 実機ブートファイル編集 ー VPSetReg PCレジストリ編集 Ax330 シ ョ VPVisor 実機ストレージ内ファイル管理 ン 開 VFWCam PCから実機へ映像入力 発 IPView 実機内の映像をPCで確認 ツ ー SetupCamera カメラ制御通信 共通 ※Eclipsはフリーでオープンソースの ル 　統合開発環境です。 Flow-tool 画像認識アプリケーション開発支援 Ax400 CameraView カメラ映像入力評価 シリーズ 【Flow-tool】 【CameraView】 画像認識アプリケーション カメラ映像入力評価 開発支援 Ax400シリーズ単体で、カメラの映像入力評価 Windows上でプログラムレスにて ができます。 評価可能な画像認識アプリケーショ 様々なカメラ設定変更、ライブ映像確認、画像 ン開発支援ツールです。 保存や確認ができます。 コマンドのアイコンを配置し繋ぐこと で評価アプリケーションを短時間で 構築する事ができます。 ■GUI開発（Ax400シリーズ） ■ImgLocation（SVP-Ax330CL用） スタンドアロンで使用頂くにあたり、 登録した画像を検索しマッチングにより GUI開発環境（Qｔ推奨）を使用して 位置算出を行うアプリケーションです。 自由に画面構築して頂くことができ ます。 自由度が高く、操作ミスの多いボタン 配置や使いづらいと感じるシステム の見直しを図ることもできます。 ○タッチパネルで 　簡単に操作できるGUI ※Qtは商用版とオープンソース版 　があり、ユーザー様での選択とな ○容易なカメラ接続 　ります。 ※サンプルアプリケーション 登録画像 検出結果

ハードウェア 画像認識システムＶＰシリーズラインナップ 開発環境 エッジAI対応の高性能画像認識ユニット（カメラリンク4CH） エッジAI対応の高性能画像認識ユニット（カメラリンク2CH） NVP-Ax435CL/435FCL NVP-Ax430ACL ●産業用デジタルカメラCameraLink（1600万画素）インターフェースを ●産業用デジタルカメラCameraLink（1600万画素）インターフェースを 　最大4チャンネルサポート（高速カラー取込みにも対応） 　最大2チャンネルサポート（高速カラー取込みにも対応） ●最大16K画素のラインスキャンカメラ、1000fps相当の高速カメラ接続に対応 ●最大16K画素のラインスキャンカメラ、1000fps相当の高速カメラ接続に対応 ●最新の画像処理アクセラレータを4コア搭載したハイスペックモデル ●最新の画像処理アクセラレータを4コア搭載したハイスペックモデル ●AI推論機能をNVP内で独立処理することが可能 ●AI推論機能をNVP内で独立処理することが可能 カメラ入力 : 4ch（435CL-BaseConfig） カメラ入力 : 2ch（BaseConfig） 1ch（435FCL・Full/Medium Config） 映像出力 : HDMI 映像出力 : HDMI I/F : LAN, RS-232C, I/O, USB3.0, SD I/F : LAN, RS-232C, I/O, USB3.0, SD RAM : 2GB RAM : 2GB FLASH : 4GB（eMMC） FLASH : 4GB（eMMC） 高性能コンパクト画像認識ボード（カメラリンク2CH） 超コンパクト画像認識ボード NVP-Ax430CL SVP-Ax330CL ●産業用デジタルカメラCameraLink（1600万画素）インターフェースを ●小型マシンビジョンに最適な超コンパクト設計（100mm×60mm） 　最大2チャンネルサポート（高速カラー取込みにも対応） ●名刺サイズに、カメラ入力、LAN、RS-232C、I/O、SD映像出力を搭載 ●最新の画像処理アクセラレータを4コア搭載したコンパクトなモデル ●画像認識を気軽に導入できる低価格モデル ●AI推論機能をNVP内で独立処理することが可能 カメラ入力 : 2ch（BaseConfig） カメラ入力 : 4ch（NTSC） 映像出力 : HDMI 1ch（BaseConfig） I/F : LAN, RS-232C, I/O, USB3.0, SD 映像出力 : アナログRGB RAM : 2GB I/F : LAN, RS-232C, I/O, SD FLASH : 4GB（eMMC） RAM : 256MB FLASH : 64MB 特長技術 ハード化された画像処理コアを特徴とし、自社で設計開発を行っております。 標準品をベースとしたカスタムやお客様固有のIF基板製作、小型化から筐体組込みまで幅広くご相談頂けます。 ■画像認識アクセラレータ ■歪み補正エンジン 自動車にも採用される信頼性、リアルタイム性をもつアク カメラの歪み補正や極座標変換などを セラレータを採用。 処理する専用エンジンを2つ搭載。 ハード化された画像処理コアを４つとCPUコアも４つ搭載。 例えば歪みの多いレンズの補正や合成、 ソフト処理とは違う応答性を実感頂けます。 円周上の文字の読み取り等、補正の必要 画像認識アクセラレータを搭載したカスタム画像処理 な重い処理もハード化されたエンジン ボードも受託可能。 により高速で安定した処理を実行でき 変換 ます。 ■高速化処理 ■PCとの差別化 処理高速化の様々な仕組みとして、プリ FA業界においては、24時間稼働で処理遅延も許されない 撮像 処理 撮像 処理 撮像 処理 フェッチ映像入力、マルチコア処理、2画素 シビアな世界も多々あります。 並列処理等を使用でき、処理タクトの厳し PCではサイクルの早いモデルチェンジ、OSのアップデートや 撮像 処理 い検査業界でも数多く採用頂いています。 消耗部品の故障など様々な問題が危惧されます。 撮像 処理 撮像 処理 マクセルフロンティアの製品はメンテナンス性にも優れ、過酷 な環境でも長期間安定してお使い頂けます。 標準製品を最適にカスタマイズ致します お客様、用途ごとに使用環境は様々です。ハードウェアの設計開発、筐体設計、 製造は全て自社で行っており、高い設計技術を用いて製品開発を行うとともに、 お客様に合わせたカスタマイズもお受け致します。 光学系選定サポート 取り扱いメーカー マクセルフロンティアでは、カメラ、レンズ、照明、ケーブルなどを専門メーカと カメラメーカー 株式会社日立国際電気、ソニー株式会社、株式会社CIS、 連携し、選定、購入のお手伝いをしております。 専門メーカーの高い技術と オムロンセンテック株式会社、竹中システム機器株式会社　他 サポートにより最適な組み合わせを提供致します。 レンズメーカー 株式会社VSテクノロジー、株式会社モリテックス　他 照明メーカー 株式会社ユーテクノロジー、株式会社モリテックス、株式会社レイマック 他 カメラケーブル・ハーネスメーカー ダイトロン株式会社　他

応 用 事 例 ■幾何マッチング ■多ワーク同時検出 ■ＰＣＢ位置決め 不規則な部品の位置・傾き・ ＰＣＢ基板の位置合わせを 数量を検出。接触、重なりの 高精度で高速に行います。 あるワークでも正確に検出。 位置検出 【重なりのある対象物】 ■文字検査 ■高速ボトリング検査 ■果物の傷・色検査 画像検査 IFPI L303 ■簡易マウンタの構成例 複数カメラ同時取込み機能と、ＬＡＮ、Ｉ/Ｏ、ＲＳ-２３２Ｃなどを用いてコンパクトにマウンタシステムの制御を実現できます。 ① ピッチ・リード数を検査 照明＋カメラ ② パッケージ位置、傾き測定 ③ 基板位置を登録されたテンプレートにより 電子部品 　 正規化相関 OK X=..Y=.. IC リード検査 位置決めマーク 高性能画像認識ユニット IC 位置、傾き測定 による基板位置 NVP-Ax435CL LAN・I/O カラーモニタ 測定 RS-232C 照明＋カメラ 基 板 シーケンサ ■ラインスキャンカメラによるQRコード読み取り例 ラインスキャンカメラによる映像入力ができます。 QRの他にDataMatrix,1次元バーコードの読み取りができます。 ラインスキャンカメラ 微細・傾斜 影 歪 み QRは悪条件（薄暗、影有、傾斜）でも 安定した読取りができます。 モニタ（映像表示） マクセルフロンティア株式会社 株式会社グレープシステム マクセルフロンティア株式会社 株式会社グレープシステム https://www.frontier.maxell.co.jp/ https://www.grape.co.jp/ https://www.frontier.maxell.co.jp/ https://www.grape.co.jp/ 高性能画像認識ユニット 映像入力 NVP-Ax435CL QRコード読み取り・結果表示 A I 応 用 ■AIフレームワークを利用した応用例 読み 取りにくい金属面の刻印文字の認識や良品・不要品の分類を実現できます。 学習済み 照明＋カメラ モデル 電設工具製品の型番（刻印） 高性能画像認識ユニット NVP-Ax435CL モニタ（検査画面） ■NVP AIフレームワーク　開発フロー Step 1 学習用PCを用いて モデル変換ツール＊1で モデルを生成 Step 2 NVP用モデルに変換 Step 3 APLを構築 Step 4 APL & NVP用モデルを NVPへ転送 +AI AI （Windows, Ubuntu 等） 学習モデル NVPモデル NVP-Ax430SDK + AIFWライブラリ＊2 APL & NVP用モデル ＊1 モデル変換ツール：サンプル提供 ＊2 AIFWライブラリ：推論用ライブラリ サンプル提供

仕 様 一 覧 品　名 NVP-Ax430CL NVP-Ax430ACL NVP-Ax435CL/FCL ＊1 SVP-Ax330CL 形状 ボード ユニット ユニット ボード 画像処理コア 画像処理アクセラレータ　IMP-X4 IMP-X2 CPU ARM Cortex-A15 1.4GHz Quad SH-4A 533MHz OS Linux4.4 μITRON仕様OS プログラム／画像 2GB 256MB メモリ フラッシュ 4GB（eMMC） 64MB LAN 1000BASE-T 100BASE-TX RS-232C 2CH 3CH エンコーダーIF 2CH － 外部I/F I/O（入力/出力） 8CH/8CH 16CH/16CH 4CH/4CH ストロボ出力 2CH 4CH 1CH USB USB3.0 Host 2CH － SD SD/SDHC/SDXC 対応 SD/SDHC 対応 信号方式 CameraLink CameraLink／NTSC 映像入力 チャネル数 2CH 4CH/1CH ＊1 1CH／4CH 映像出力 HDMI(1CH) アナログRGB（1CH） ソフトウェア開発キット（SDK) NVP-Ax430SDK SVP-Ax330SDK 画像認識 アプリケー 開発用コンパイラ － VisualC++ ション ターゲット用コンパイラ GNU Compiler Collection(GCC) SuperH RISC engine C/C++ 開発環境 ホストPC Windows10（32/64bit） GR Library Package (バーコードライブラリ） ① GR-BARCODE/DECODER ライブラリパッケージ ② GR-DataMatrix/DECODER ③ GR-QR/DECODER GUI開発環境 Qt ＊2 － オプション 電源アダプタ SPU61A-105-N4 SA-35094-N2B ＊3 ＊1 435CL は BaseConfig 4CH 対応、435FCL は Full/MediumConfig 1CHに対応します。詳細なカメラ対応は別途お問合せ願います。 ＊2 Linux 環境でのGUI 開発環境はQt を推奨致します。 ＊3 本体と電源アダプタの接続には別途変換ケーブルが必要になります。 　 アプリケーションに組込んで使用する画像処理コマンド、ドライバ（SDKに付属）は、ロイヤリティなしで再配布可能です。 ※ μITRON は、“Micro Industrial TRON” の略称です。 TRON は、“The Real-Time Operating System Nucleus” の略称です。 ※ Windows、Windows10、Visual C++ は米国Microsoft Corporation の米国およびその他の国における商標または登録商標です。 ※ Ethernet は、富士ゼロックス株式会社の登録商標です。 ※ SD は、SD-3C, LLC の商標です。 ※ Linux は、Linus Torvalds氏の日本およびその他の国における登録商標です。 ※ ARM および Cortex はARM社の商標または、登録商標です。 ※ 記載時にTM、 ®マークを省略している場合があります。 このカタログに記載されている仕様、デザインは予告なく変更することがあります。 ※ GR-BARCODE/DECODER、GR-DateMatrix/DECODER、GR-QR/DECODERは（株）グレープシステムの商品名称です。 ※ QRコードは（株）デンソーウェーブの登録商標です。 開発・製造元 お問合せ・ご用命は下記まで マクセルフロンティア株式会社 営業部 〒244-0801 神奈川県横浜市戸塚区品濃町549番地2 三宅ビル Tel 045-443-5840 Fax 045-443-5842 E-mail　vp-support@maxell.co.jp URL　　www.frontier.maxell.co.jp 設計部 〒992-0021 山形県米沢市花沢3091-6 2020.7
