【平面ドーム照明 】HM-Hシリーズ

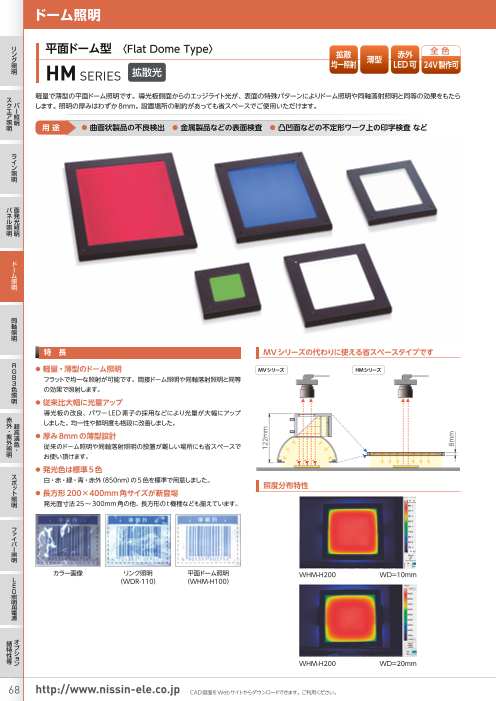

ドーム照明 リ ン 平面ドーム型　〈Flat Dome Type〉 拡散 赤外 全 色 グ 均一照射 薄型 照 LED可 明 HM 24V製作可 SERIES 拡散光 ス 軽量で薄型の平面ドーム照明です。導光板側面からのエッジライト光が、表面の特殊パターンによりドーム照明や同軸落射照明と同等の効果をもたら クバ します。照明の厚みはわずか8mm。設置場所の制約があっても省スペースでご使用いただけます。 エー ア照 照明 明 用 途 ● 曲面状製品の不良検出　● 金属製品などの表面検査　● 凸凹面などの不定形ワーク上の印字検査 など ラ イ ン 照 明 パ面 ネ発 ル光 照照 明明 ド ー ム 照 明 同 軸 照 明 特　長 MVシリーズの代わりに使える省スペースタイプです R G ● 軽量・薄型のドーム照明 MVシリーズ HMシリーズ B 3 フラットで均一な照射が可能です。間接ドーム照明や同軸落射照明と同等 色 の効果で照射します。 照 明 ● 従来比大幅に光量アップ 導光板の改良、パワーLED 素子の採用などにより光量が大幅にアップ 赤 外超 しました。均一性や鮮明度も格段に改善しました。 ・ 紫高 外演 ● 厚み8mmの薄型設計 照色・ 従来のドーム照明や同軸落射照明の設置が難しい場所にも省スペースで 明 お使い頂けます。 ● 発光色は標準5色 ス ポ 白・赤・緑・青・赤外（850nm）の5色を標準で用意しました。 ッ 照度分布特性 ト ● 長方形200×400mm角サイズが新登場 照 明 発光面寸法25〜300mm角の他、長方形のt機種なども揃えています。 フ ァ イ バ ー 照 明 カラー画像 リンク照明 平面ドーム照明 WHM-H200 WD=10mm L E （WDR-110） （WHM-H100） D WHM-H200(24)照射均一度ﾃﾞｰﾀ 照 明 用 電 測定日 2018/11/2 源 諸オ 特プ 性シ 等ョン WHM-H200 WD=20mm WHM-H200(24)照射均一度ﾃﾞｰﾀ 68 http://www.nissin-ele.co.jp　　CAD図面をWebサイトからダウンロードできます。ご利用ください。 測定日 2018/11/2 122mm 8mm

DOME LIGHTING 外形寸法・仕様 リ ン グ 照 HMシリーズの型式の読み方 □ 明 HM-H100- □ 発光色を表す文字が入ります。 入力電圧 ス クバ ○ 白 ➡W ● 緑 ➡G　　● 青 ➡B 発光面寸法 なし DC12V エー ア照 ● 赤 ➡R ● 赤外 ➡IR（850nm） 例） 100➡100mm角 -24V DC24V 照明 C2040➡200×400mm 明 白（W）・青（B）・赤（R）・赤外（IR） ラ イ 発光色 型　式 コネクタ（標準） ン 4V 発光面寸法 消費電力（W） 質量 DC12V DC2 白青赤 緑 赤外 （g） 照 明 □HM-H25 SM ─ 25mm角 2.4 2.4 設定なし 50 □HM-H50 SM ─ 50mm角 9.5 8.5 6 140 Ⓦ 白色 □HM-H75 SM ─ 75mm角 14 11 9 200 パ面 ネ発 G 緑色 □HM-H100 SM ─ 100mm角 22 15 12.5 270 ル光 照 □HM-H150 SM 照 B 青色 ─ 150mm角 30 20 17 430 明明 ? 赤色 □HM-H200 SM ─ 200mm角 33 27 20.5 660 IR 赤外 □HM-H300-24V※ ─ SM3P 300mm角 46 40 38 1.2kg （850nm） □HM-HC1020 SM ─ 100×200mm 20 19 17.5 450 ド ー □HM-HC1530-24V※ ─ SM3P 150×300mm 30 30 26 800 ム 照 □HM-HC2040-24V※ ─ SM3P 200×400mm 44 44 設定なし 1.3kg 明 ● 入力電圧は DC12Vです。DC24V製品も製作可能です。（コネクタは SM3P）（※の照明を除く） 寸法図 同 軸 照 明 HM-H50 HM-H75 HM-H100 147 97 126 8 76 8 122 8 100 101 50 75 R G B 3 色 照 明 赤 外超 ・ 紫高 23 4－M3（貫通） 23 外演 4－M3（貫通） 23 4－M3（貫通） 照色・ 明 L=500 L=500 L=500 ス HM-H150 HM-H200 HM-H300-24V ポ 247 197 347 8 ッ 226 8 326 ト 176 8 200 300 照 150 明 フ ァ イ バ ー 照 明 L E D 23 照 4－M3（貫通） 明 23 4－M3（貫通） 23 用 L=500 8－M3（貫通） 電 L=500 L=500 源 諸オ 延長コードは【P.174】を 特プ 性シ ご参照ください 等ョン 69 197 97 176 76 150 50 247 226 200 122 101 75 147 347 126 326 100 300 100
