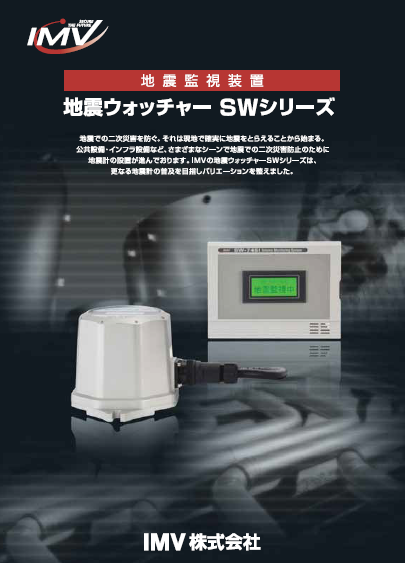

IMVの地震ウォッチャーSWシリーズは、更なる地震計の普及を目指しバリエーションを整えました。
●情報の重要度を色で表示、バックライトの色がイベントで変化するので、遠くからでも表示の重要度が認識できます。
●直感で操作可能なタッチパネル方式
●前面で全ての配線可能な内部集中結線
●固定作業に手間取らない
●場所を選ばない防水構造
●IMV製地震計更新に対応
●一目でわかる履歴画面
●従来器の更新に
◆詳細は、カタログをダウンロードしてご覧ください。
このカタログについて
| ドキュメント名 | 地震監視装置 地震ウォッチャー SWシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | IMV株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
ベクトル合成加速度による全方向無指向性検知
0.3～10Hz（±10%）
表示内容切替式 0～5000Ga（l 3成分ベクトル合成値）
（加速度+震度階/計測震度/SI値 内部設定による） 30Hz（－3ｄB）、4次バタワース特性
現在時刻 計測範囲：0～1500Kine（3成分ベクトル合成値）
地震発生時刻、最大値 周期範囲：0.1～2.5秒（±10％）
リセットボタン（警報・ブザーの一括リセット） （固有周期0.1秒ステップ、25個の1自由度シミュレーションフィルタにより算出）
トリガ、警報、日時 ダンピング：2～30％（1％ステップ任意設定）
ピックアップテスト、地震履歴
警報段数：上限7段（ALM4～10）個別設定
（加速度/震度階/SI値 任意設定可能）
警報設定値：0.1～999.9（Gal/震度階/Kine）
（設定間隔0.1Gal、0.0は警報動作OFF）
（震度階警報は計測震度値にて設定）
警報接点：1a接点（フォトMOSリレー） 1a接点（フォトMOSリレー、COM共通）
独立COM2点（ALM1～5、ALM6～10、各1点） 接点定格：200V－0.65A（AC/DC兼用、ピーク値）
接点定格：200V-0.65A（AC/DC兼用、ピーク値）
a.外部リセット端子（無電圧 a接点により全段解除）
b.内部タイマによ る自動復帰 DC4～20mA、負荷0～30０Ω
c.タッチパネルリ セットスイッチ フルスケール：10～3000Ga（l 設定間隔1Gal）
1～9999秒（設定間隔1秒 、0は自動復帰OFF）
［電源断］ ［電源断及び装置異常］
1a/1b接点 切替式 1a/1b接点 切替式
接点定格：2A 30VDC 接点定格：2A 30VDC
（最大許容電圧／電流：220VDC/2A） （最大許容電圧／電流：220VDC/2A）
警報設定値：0.1～999.9（Gal/震度階/Kine）
設定間隔0.1Gal、0.0はブザー動作OFF
（震度階警報は計測震度値にて設定）
a.外部リセット端子（無電圧a接点により解除）
b.内部タイマによる自動復帰
c.タッチパネルリセットスイッチ
1～9999秒、（設定間隔1秒、０は自動復帰OFF）
シ リ ア ル
VP-5511B/3
サーボ式加速度型
水平2方向・垂直1方向
0.204V/（m/s2） ±5%
DC～100Hz ±10%
DC～30Hz ±3%
300Hz以上
NS,EW方向：±29.4m/s2
UD方向：－39.2～＋19.6m/s 2
0.3% フルスケール
●東京営業所
〒105-0013 東京都港区浜松町1-10-17 向陽ビル9階
TEL.03-3436-3920 FAX.03-3436-3921
●大阪営業所
〒555-0011 大阪市西淀川区竹島2-6-10
TEL.06-6478-2575（代） FAX.06-6478-2537
●名古屋営業所
〒470-0207 愛知県みよし市福谷町根浦106-1
TEL.0561-35-5188（代） FAX.0561-36-4460
2013年2月制作
Cat.No.1302-⑤05SW74SICP
Page2
センサーを内蔵した一体型モデルでSI
値警報出力に対応
カラー表示
履歴確認 10段階の震度階表示にも対応し、柔
警報ブザー 軟に設定可能な標準モデル
停電補償
エクストラ警報出力
FAULT警報
刻時プリンター接続
外部表示器接続
震度5弱発生！！
全員室外へ退避せよ！
■SW-74/SW-74SI（単位：mm）
10
N
W E
S
FAULT［電源断］
10
20
130
● FAULT［電源断、装置異常］
130
150
180
