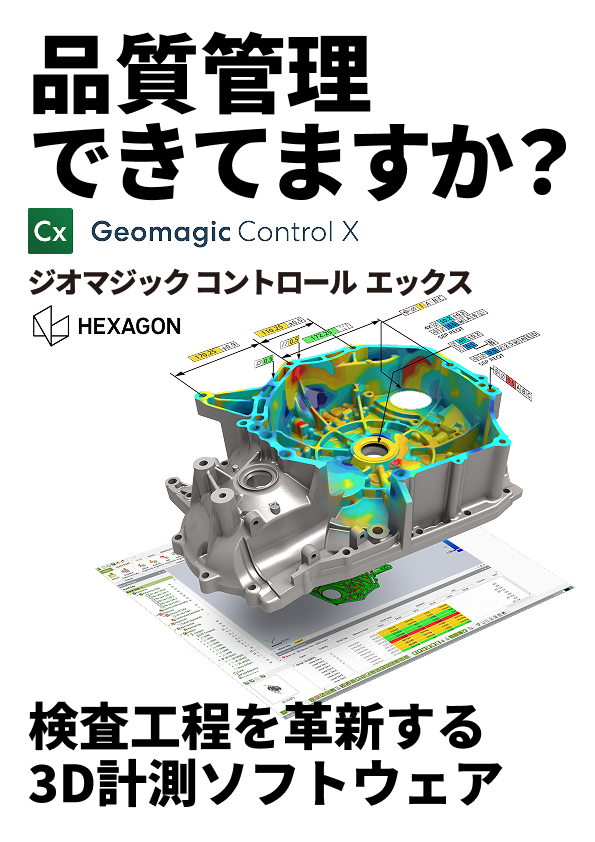

品質管理できてますか？ ｜ Geomagic Control X

Geomagic® Control X™は、製品検査、生産検査、及 び計測ソフトウェアとしてより重要な使いやすさやト レーサビリティを備えており、品質管理において必要 な幾何寸法公差、偏差カラーマップ、また検査結果の OK/NG判定をレポート化し傾向分析が可能です。製造 現場および品質管理における検査工程の生産性を大幅 に向上します。 検査工程を革新する 3D計測ソフトウェア ジオマジック コントロールエックス お 問 い 合 わ せ

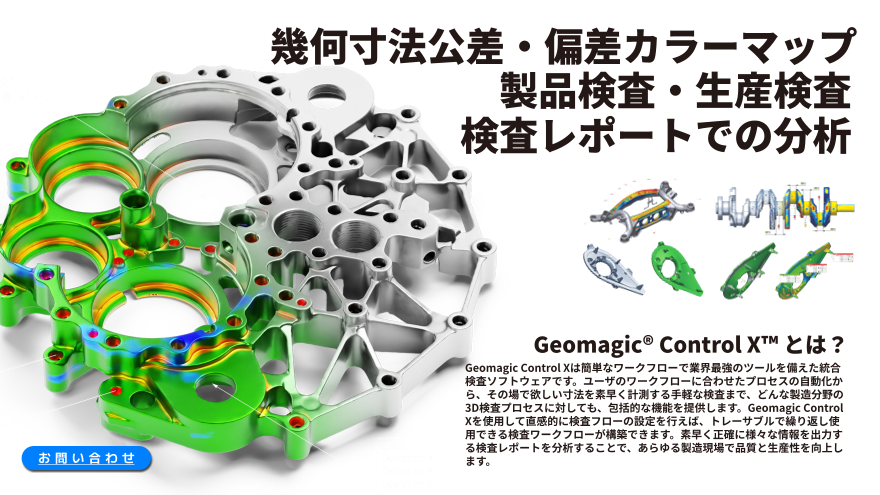

幾何寸法公差・偏差カラーマップ 製品検査・生産検査 検査レポートでの分析 Geomagic® Control X™ とは？ Geomagic Control Xは簡単なワークフローで業界最強のツールを備えた統合 検査ソフトウェアです。ユーザのワークフローに合わせたプロセスの自動化か ら、その場で欲しい寸法を素早く計測する手軽な検査まで、どんな製造分野の 3D検査プロセスに対しても、包括的な機能を提供します。Geomagic Control Xを使用して直感的に検査フローの設定を行えば、トレーサブルで繰り返し使 用できる検査ワークフローが構築できます。素早く正確に様々な情報を出力す る検査レポートを分析することで、あらゆる製造現場で品質と生産性を向上し お 問 い 合 わ せ ます。

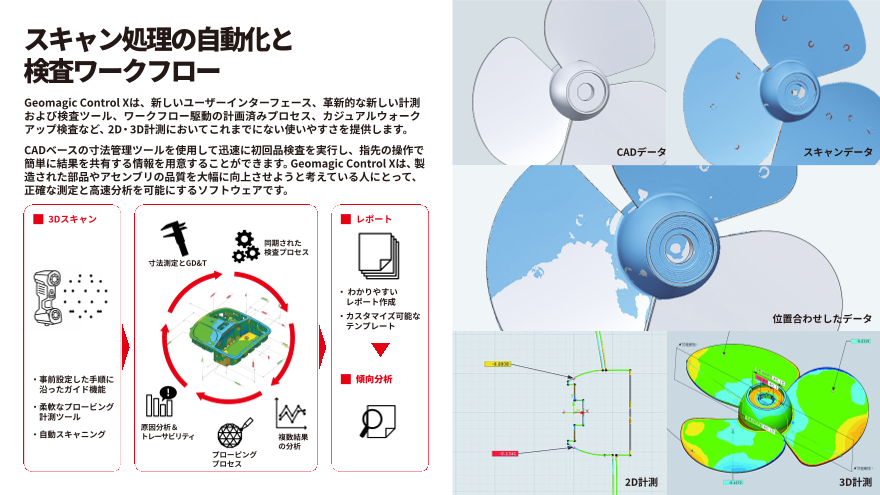

スキャン処理の自動化と 検査ワークフロー Geomagic Control Xは、新しいユーザーインターフェース、革新的な新しい計測 および検査ツール、ワークフロー駆動の計画済みプロセス、カジュアルウォーク アップ検査など、2D・3D計測においてこれまでにない使いやすさを提供します。 CADベースの寸法管理ツールを使用して迅速に初回品検査を実行し、指先の操作で CADデータ スキャンデータ 簡単に結果を共有する情報を用意することができます。Geomagic Control Xは、製 造された部品やアセンブリの品質を大幅に向上させようと考えている人にとって、 正確な測定と高速分析を可能にするソフトウェアです。 3Dスキャン レポート 同期された 検査プロセス 寸法測定とGD&T ・ わかりやすい 　レポート作成 ・カスタマイズ可能な 位置合わせしたデータ 　テンプレート ・事前設定した手順に 傾向分析 　沿ったガイド機能 ・柔軟なプロービング 　計測ツール 原因分析＆ ・自動スキャニング トレーサビリティ 複数結果 の分析 プローピング プロセス 2D計測 3D計測

実製品のデータと3Dモデルを解析する 2D・3D寸法測定 Geomagic Control X はトップレベルの計測ソフトウェアを20年に渡り開発してき た実績に基づいているため、世界で最も信頼性が高く、様々な用途に活用できるソ フトウェアです。革新的な機能はもちろんのこと、計測ソフトウェアとしてより重 要な使いやすさやトレーサビリティを備えており、製造現場および 品質管理におけ る検査工程の生産性を大幅に向上します。 包括的な寸法と 幾何 交差に対応した測定 3Dスキャン～データの解析 平面度、真円度、位置度、平行度などの幾何公差を使った解析が可能 点群、ポリゴン、CAD データの解析が可能 対象物を3Dスキャン スキャンデータとCADデータ 鋳物のスキャンデータとCAD （ここではアルミ製の鋳物をスキャン） をそれぞれインポートする データを座標合わせした状態 製品をノギスで測る感覚で直接スキャンデータを測定可能 スキャンデータの厚みを解析 2D・3D比較分析 結果レポートの作成 複数データから偏差の 解析・ 問題点の把握 測定結果はレポート化し、 傾向分析が可能 3D比較による、CADデータと 2D断面コマンドで、3Dモデル 抽出した2Dの断面と、スキャン スキャンデータの全体偏差確認 の断面を抽出することが可能 データの断面からみる偏 測定、検査結果はレポートコマンド 検査結果はカスタマイズ可能な表テンプレートでまとめ、 差 にて自動でレポート作成が可能 CSVや3DPDFとして書き出しが可能

Softwareパッケージ比較 ソフトウェアスペック（主な機能） ニーズに合わせた選択肢の提供 パッケージ比較 Essentials Essentials Connect Professional ・様々な3Dスキャナの直接制御ツール ・あらゆる業界標準ハードウェアデバイスと数多くのファイルの読込みに対応 ポータブルCMMス ・プロフェッショナル向けに設計された使いやすいインタフェース Geomagic Control Xは検査ニーズに合わせて 強力な検査ソフトを 専門的な機能や自動 3つのパッケージから選択いただけます。 お手頃価格で多くの キャナ向けインター フェースを搭載した 検査ワークフローの ・ワークフロー重視のプロセス、生産性を上げる事前設定不要の 人に使っていただく パッケージ 確率 　プロービング機能 包括的検査ツール（読み込み、編集、座標合わせ、幾何学形状抽出、比較） 〇 〇 〇 ・作業の簡略化と自動化を実現する機能の同期 ・CAD の形状を認識した測定、3D図面(PMI)、 レポートツール 〇 〇 〇 　および包括的な寸法/幾何公差(GD&T) 対応 繰り返し検査ルーティーン 〇 〇 〇 ・確実な判断に役立つ複数結果の比較分析 スキャニング機器直接制御 - 〇 〇 ・フレキシブルに作成できるレポート機能 ポータブル測定機器インターフェースと専用ツール - 〇 〇 ・繰り返しのプロービング検査に有効なLiveInspect™ オートメーション（自動処理） - - 〇 ・異なる座標合わせ環境での繰り返し検査ルーチンを可能にする 複数検査 - - 〇 　マルチアライメント検査 ・自動化された処理を、個別に、自動またはバッチで処理 表面欠陥検査ツール ※1 - - 〇 ネイティブCAD読み込み ※2 - - 〇 エアフォイル解析 ※3 - - 〇 ※１　表面欠陥検査ツール ※2　ネイティブCAD読み込み ※3　エアフォイル解析 動作環境 推奨動作環境 サポートOS Windows® 10（64bit） / Windows® 11（64bit） CPU 最小Intel®64-bit / AMD®64-bitプロセッサ 推奨Intel®Core™i7/i9(13th 世代以降)　AMD Ryzen™ 7/9(5000 シリーズ以降) メモリ 最小8GB、推奨32GB以上 ハードディスク 最小30GB以上、推奨512GB以上の空き容量を持つSSDまたは10000RPM以上のHDD ディスプレイ 最小1280×720、 推奨1920×1080以上の解像度、32bitカラー グラフィックカード 最小OpenGL 4.0以上に対応NVIDIA GPUと2GB VRAM 推奨4GB VRAM以上のNVIDIA RTXシリーズ ※商品の詳細仕様や価格は予告なく変更することがございます。 パーツ上の偏差を部分的に解析して、与 CATIA、Creo、NX、SOLIDWORKSなど、 参照データと比較して、測定データのエ ※情報は2025年6月現在のものです。 えた公差から外れた偏差を持つ場所を見 主要CADソフトのネイティブファイルを アフォイル（翼）プロファイルの主要素を つけたり表面の摩耗、へこみ、腐食箇所 直接読み込むことが可能です。 解析します。主要な箇所はチェックを入 を検出して解析する事が可能です。 れるだけで寸法を自動で入れてくれます。 お 問 い 合 わ せ

ケイズデザインラボの機材導入前後の充実したサポート体制を ぜひ体験ください。 3Dデジタルツール導入支援 いろいろな業界への豊富な導入実績 私たちは、お客様が3Dスキャナーやソフトウェアをスムー 製造業や自動車業をはじめ、幅広い業界に導入実績がございます。「どのツールを利用す ズに導入できるよう全面的に支援します。導入計画の立案 ればいいか分からない」「ツールの利用方法含めサポートしてほしい」というお悩みを から、適切なツールの選定、設置・配置の最適化に至るま 持ったお客さまにも柔軟に対応させていただきます。 で、現場経験豊富な専門スタッフが一貫してご案内。お客 様のニーズに合わせたカスタマイズも可能です。 自動車関連部品 おもちゃ・フィギュア 容器包装・パッケージ 医療業界 人材育成、教育支援 3D技術を導入・活用するための人材育成と教育を支援しま す。初心者から上級者まで、幅広いレベルに対応したト レーニングプログラムを提供。実務を通じて、操作技術の 習得だけでなく、3Dデータの活用方法についても深い理解 を得られるよう設計します。 建設設計 金属加工・樹脂加工 教育・公的機関 家電メーカー 技術サポート 株式会社ケイズデザインラボ 購入後も安心できる技術サポートを提供します。トラブル 発生時の迅速な対応はもちろん、定期的なメンテナンスや 企業名：株式会社ケイズデザインラボ アップデート情報の提供を行います。また、ユーザーの皆 設立　：2006年2月14日 様がより高度な使用方法や応用技術を学べるよう、個別の 資本金：8,375万円 対応もいたします。 住所　：東京都千代田区九段南3-8-11-7F https://www.ksdl.co.jp/ お 問 い 合 わ せ
