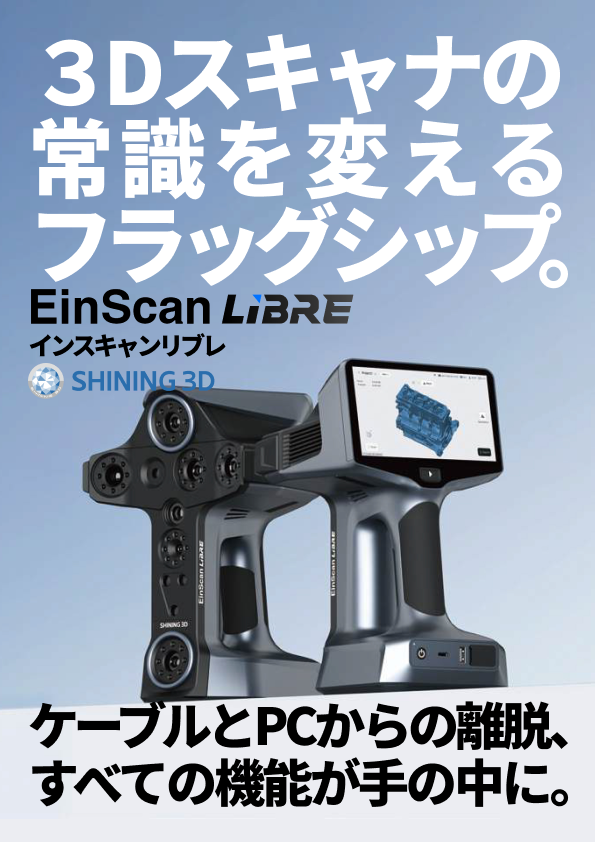

３Dスキャナの常識を変えるフラッグシップ｜ EinScan LiBRE

SHINING 3D社のEinScanシリーズから、ついに ケーブルレスのオールインワンモデルが登場。 高解像度モニターと演算装置を搭載、さらに バッテリーも内蔵しこれ一台ですべて完結する スタイルです。 ケーブルとPCからの離脱、 すべての機能が手の中に。 インスキャン リブレ お 問 い 合 わ せ

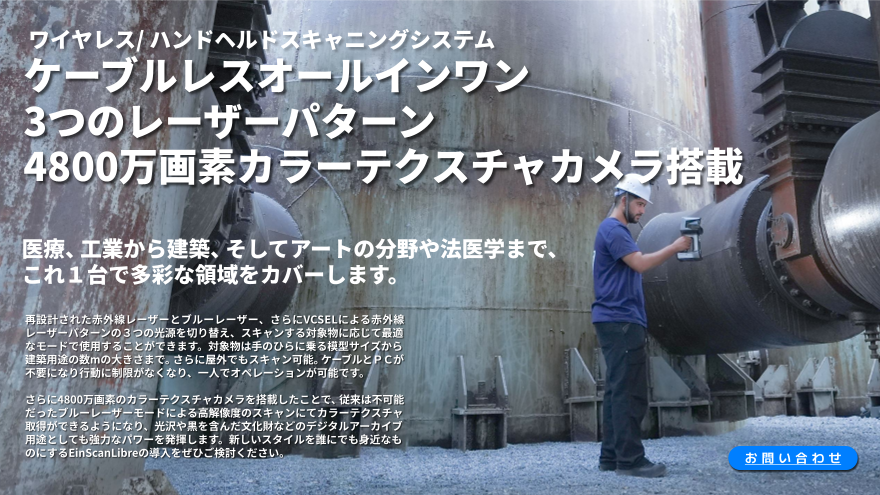

ワイヤレス/ ハンドヘルドスキャニングシステム ケーブルレスオールインワン 3つのレーザーパターン 4800万画素カラーテクスチャカメラ搭載 医療、工業から建築、そしてアートの分野や法医学まで、 これ１台で多彩な領域をカバーします。 再設計された赤外線レーザーとブルーレーザー、さらにVCSELによる赤外線 レーザーパターンの３つの光源を切り替え、スキャンする対象物に応じて最適 なモードで使用することができます。対象物は手のひらに乗る模型サイズから 建築用途の数mの大きさまで。さらに屋外でもスキャン可能。ケーブルとＰＣが 不要になり行動に制限がなくなり、一人でオペレーションが可能です。 さらに4800万画素のカラーテクスチャカメラを搭載したことで、従来は不可能 だったブルーレーザーモードによる高解像度のスキャンにてカラーテクスチャ 取得ができるようになり、光沢や黒を含んだ文化財などのデジタルアーカイブ 用途としても強力なパワーを発揮します。新しいスタイルを誰にでも身近なも のにするEinScanLibreの導入をぜひご検討ください。 お 問 い 合 わ せ

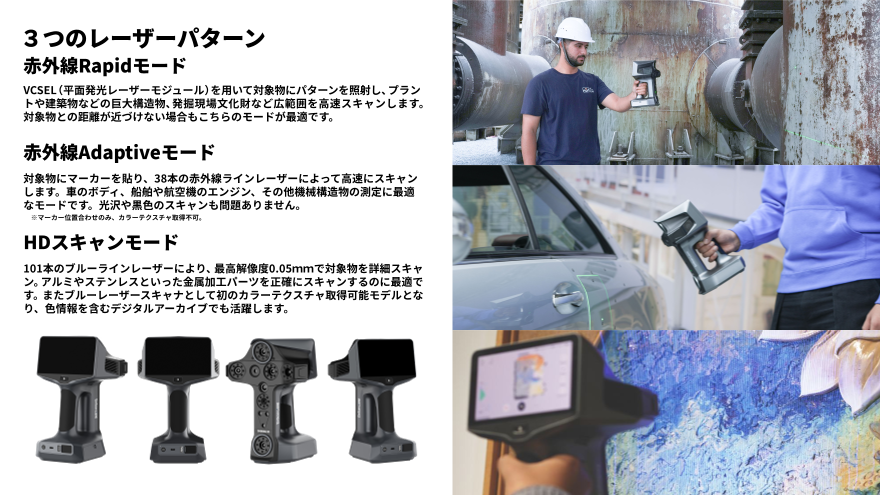

３つのレーザーパターン 赤外線Rapidモード VCSEL（平面発光レーザーモジュール）を用いて対象物にパターンを照射し、プラン トや建築物などの巨大構造物、発掘現場文化財など広範囲を高速スキャンします。 対象物との距離が近づけない場合もこちらのモードが最適です。 赤外線Adaptiveモード 対象物にマーカーを貼り、38本の赤外線ラインレーザーによって高速にスキャン します。車のボディ、船舶や航空機のエンジン、その他機械構造物の測定に最適 なモードです。光沢や黒色のスキャンも問題ありません。 ※マーカー位置合わせのみ、カラーテクスチャ取得不可。 HDスキャンモード 101本のブルーラインレーザーにより、最高解像度0.05ｍｍで対象物を詳細スキャ ン。アルミやステンレスといった金属加工パーツを正確にスキャンするのに最適で す。またブルーレーザースキャナとして初のカラーテクスチャ取得可能モデルとな り、色情報を含むデジタルアーカイブでも活躍します。

すべてがワンパッケージ 本体の電源を入れたその場からスキャンが可能。ハイエンドグラフィックカードが 面倒なPCとのケーブル接続を不要とし、現場での作業時間の大幅な効率化が可能で す。※移動毎にキャリブレーションを推奨 スキャン中の設定変更 スキャンスタート時に対象物に応じたスキャンモードを選択します。すべての設定 が分かりやすい階層メニューになっており、スキャン中でもモード変換や設定変更 が自由自在です。 多彩な詳細モード選択 各スキャンモード選択後、位置合わせモードから対象物に応じた最適設定を選択し ます。スキャン作業中でも設定変更可能なため、位置合わせがうまく行かずスキャ ン作業が中断してしまう場合など、途中から位置合わせの設定を変更し、スムーズ に作業を続行することが可能です。また各位置合わせを複数利用したハイブリッド モードも選択可能。状況に応じて2種または3種の位置合わせモードを選択し、ハイ ブリッドスキャニングが可能となりました。カラーテクスチャ取得の場合はホワイ トバランスがオートになりいつでも設定可能です。 ①スキャンモード選択 ②位置合わせモード選択 ③点間ピッチ選択 ④オートホワイトバランス

幅広い素材への対応 赤外線からブルーレーザーまで、３つの光源を搭載したことで幅広い目的や材質に 対応します。黒や光沢面といった従来難しかった対象から、人物・人体などのス キャンもフルカラーでスムーズにスキャン可能です。 簡単操作 デバイスにはたった一つのボタンだけ。細かい設定は高解像度・高輝度モニターの タッチスクリーンで、スマートフォンの様に直感的に操作が可能です。明るい野外 での操作も問題ありません。 専用編集ソフトExScanLibre付属　 Libre本体のモニターで操作できない詳細作業や位置合わせ作業は、付属のソフト ウェアで編集が可能。複数のプロジェクトの位置合わせ、メッシュ化作業やメッ シュ修正など、多彩な編集作業が可能です。

EinScan Libre ① ③ ⑥ ⑨ ⑩ ⑦ スキャンモード 赤外線Rapidモード 赤外線Adaptiveモード レーザーHDモード 光源 赤外線VCSEL 赤外線ラインレーザー（38本） ブルーラインレーザー（101本） ④ 精度 最高0.04mm（空間容積精度0.04mm＋0.06mm/ｍ） ② ⑧ スキャン速度 270万ポイント/秒 190万ポイント/秒 450万ポイント/秒 ⑤ ポイント間隔 0.5mm～10mm 0.5mm～10mm 0.05mm～3mm スキャン範囲 最大 983mm x 979mm 最大 779mm x 835mm 最大 382mm x 450mm 作業距離 500mm～1500mm 500mm～1200mm 200mm～500mm ①スキャナ本体 ②USBメモリ ③バッテリー充電器 位置合わせ方法 形状、カラー、マーカー、 マーカー 形状、カラー、マーカー、 ④充電用USB-PDケーブル ⑤通信用USB-Cケーブル ⑥専用バッテリー(2個) ハイブリッド ハイブリッド ⑦100W USB-PDアダプター ⑧通信用LANケーブル ⑨マーカーポイント(3mm • 6mm) テクスチャスキャン 可能 不可 可能 ⑩専用キャリングケース ※その他キャリブレーションボードをセットに含む。 屋外での使用 可能（アウトドアモードあり） ※製品に関するお問い合わせは下記までお願いいたします。 出力フォーマット STL / OBJ / PLY /3MF / ACS / LAS shining3d@ksdl.co.jp 寸法 162mm x 182mm x 266mm 平日10:00〜18:00に対応（土日祝は除く） 重量 1.6㎏　（バッテリー搭載時1.8㎏） CPU : NVIDIA Jetson Orin NX 8-core Cortex A78AE 内蔵ハードウェア詳細 内蔵SSD : 1TB ディスプレイ : 5.5インチHD OLEDタッチスクリーン 電源 : 2個付属（最大3時間駆動）/外部電源（USB-PD）供給による動作可能 ※商品の詳細仕様や価格は予告なく変更することがございます。 編集用ソフト ExScan Libre 用 PC動作環境 対応OS ： Windows 10/11 64bit ※Windows 32bitおよびMac OSには対応しておりません。 インターフェース ： USB（TypeAまたはC）、無線LAN、有線LAN グラフィックカード ： NVIDIA GeForce GTX 10XXシリーズ （グラフィックメモリ6GB以上） CPU ： corei7-11700以上 RAM 32GB以上 お 問 い 合 わ せ

ケイズデザインラボの機材導入前後の充実したサポート体制を ぜひ体験ください。 3Dデジタルツール導入支援 いろいろな業界への豊富な導入実績 私たちは、お客様が3Dスキャナーやソフトウェアをスムー 製造業や自動車業をはじめ、幅広い業界に導入実績がございます。「どのツールを利用す ズに導入できるよう全面的に支援します。導入計画の立案 ればいいか分からない」「ツールの利用方法含めサポートしてほしい」というお悩みを から、適切なツールの選定、設置・配置の最適化に至るま 持ったお客さまにも柔軟に対応させていただきます。 で、現場経験豊富な専門スタッフが一貫してご案内。お客 様のニーズに合わせたカスタマイズも可能です。 自動車関連部品 おもちゃ・フィギュア 容器包装・パッケージ 医療業界 人材育成、教育支援 3D技術を導入・活用するための人材育成と教育を支援しま す。初心者から上級者まで、幅広いレベルに対応したト レーニングプログラムを提供。実務を通じて、操作技術の 習得だけでなく、3Dデータの活用方法についても深い理解 を得られるよう設計します。 建設設計 金属加工・樹脂加工 教育・公的機関 家電メーカー 技術サポート 株式会社ケイズデザインラボ 購入後も安心できる技術サポートを提供します。トラブル 発生時の迅速な対応はもちろん、定期的なメンテナンスや 企業名：株式会社ケイズデザインラボ アップデート情報の提供を行います。また、ユーザーの皆 設立　：2006年2月14日 様がより高度な使用方法や応用技術を学べるよう、個別の 資本金：8,375万円 対応もいたします。 住所　：東京都千代田区九段南3-8-11-7F https://www.ksdl.co.jp/ お 問 い 合 わ せ
