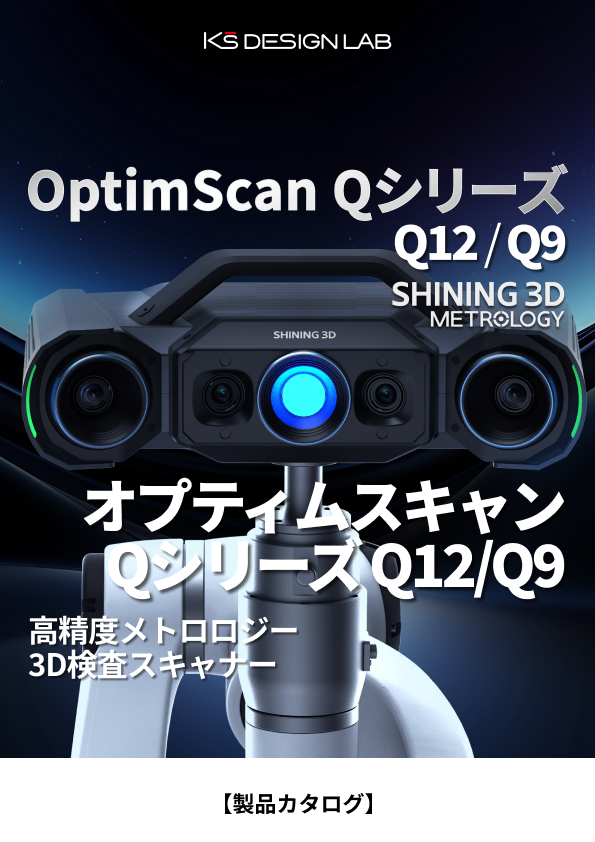

Q12 / Q9 オプティムスキャン Qシリーズ Q12/Q9 高精度メトロロジー 3D検査スキャナー 【製品カタログ】

デュアルスキャン 単眼·ステレオ融合（MSF） 多重露出によりスキャン効率を向上 OptimScan Qシリーズ OptimScanQシリーズは、4台の高解像度カメラを搭載し、優れた ディテールキャプチャを 実現する高精度3Dスキャンシステムです。 2つのスキャン範囲をサポートし、ワンクリック で簡単に切り替えることが可能です。OptimScan Qシリーズはデータ取得能力が向上し、ス キャン速度が速く、より幅広い材料への適応性を備えています。また、ロボットとの統合に も対応し、お客様のニーズに合わせたカスタマイズ可能な完全自動化ソリューションを提供 します。 信頼性の高い高性能 OptomScan Qシリーズは高解像度カメラを搭載（Q12＝1230万画素、Q9＝900万画 デュアルスキャン範囲、操 作簡単 素）し、微細な形状を高解像度・高精度で測定できます。高性能ハードウェアモジュー 4台のカメラをシームレスに切り替えて運用可能。 レンズ交換などの手間を省けます。 ルと先進的な３D点群のメッシュ構築アルゴリズムを組み合わせることISO10360-13 に準拠して検証された0.005mmという優れた高精度を実現します。これにより幅広い 用途において安定かつ信頼性の高い繰り返し精度を確保できます。 デュアルスキャン範囲、操 作簡単 OptimScanQシリーズは、４つの高解像度カメラを切り替えることで広範囲スキャン ／高精度スキャンをワンクリックで切り替え可能。レンズ交換や焦点距離の調整は必要 デュアルスキャン範囲、操作簡単 ありません。異なるモードのデータをソフトウェア内でシームレスに統合できるため 効率性と詳細度の両方を確保できます。 単眼·ステレオ融合（ MSF） 広範囲スキャン 高精細スキャン 430×300mm 160×110mm 単眼·ステレオ融合機能により、工業部品の一般的な曲がり角や接合部など、データ範 単眼·ステレオ融合（ MSF） 囲を効果的に拡大し、スキャンされたデータの整合性を向上させることができます。ま た、深穴の奥や陰になっている部分の測定効率が一気にアップします。 片方のレンズで見えた範囲を3D化。 奥の方までスキャン可能な新機能。 信頼性の高い高性能

マニュアルモード 多重露出により、スキャン効率を向上 内蔵のデュアルチップ演算モジュールにより、OptimScanQシリーズは高速な画像取 得と効率的なデータ処理を実現します。1回の撮影は1秒未満で完了し、高密度の高解 像度データポイントを非常に高い精度で取得できます。ワークフローをさらに効率化 するため、インテリジェントな自動露出を含む複数の露出モードをサポートし、ス キャン時間を大幅に短縮しながら、多様な表面状態において最適な結果を保証しま す。 汎用性が高く、柔軟に対応可能 OptimScan Q12はコンパクトで持ち運びやすく、柔軟な手動スキャン機能を備えてい ます。半自動モードでは、固定三脚と最 大20kgの荷重に対応する自動ターンテーブ 半自動モード ルと組み合わせることで、スキャンの効率と一貫性が向上します。全自動モードで は、ロボットと統合して、精密で反復的な検査タスクを実行できます。 全自動モード OptimScan Qシリーズはキャリブレーションボードを含めたすべてのシ ステムを一つのキャリングケースに収納。持ち運びの負担が減り様々な 場所で柔軟なスキャンが可能です。固定三脚と最大20kgの耐荷重に対応 する自動ターンテーブルや、オプションの2軸ターンテーブルと組み合わ せることで効率と一貫性の向上が図れます。またロボットアームと統合 し、精密で反復的な検査タスクを実行できます。 ※詳細はお問合せください。 自動二軸ターンテーブル（ オプション） SHINING3D Inspect（ オプション） 自動二軸ターンテーブル（ オプション） 高精度3D検査システムとシームレスに統合するよ うに設計された自動二軸ターンテーブ ル（最大荷重3kg）は、スキャンソフトウェアでワンクリックするだけで、ワークピー スを多角度から自動的にスキャンできます。 インテリジェントな追加スキャンアルゴリ ズムにより、欠落データを取得するための補足スキャンパスを 自動的に計画し、ワークピースの効率的かつ完 全な3Dデータ取得を保証します。 ・自動化 ・完全なデータ取得 ・柔軟性と携帯性 ・簡素化された操作 ・多用途なワークフロー SHINING3D Inspect（ オプション） PTB認証取得の3D検査モジュール SHINING3D Inspectは、PTBにより測定精度の認証を受けた産業用3D検査 モジュールです。 高精度な3Dスキャンデータを処理し、正確な3D比較·計測を 行い、包括的な検査レポートを生成します。 ・GD&T検査 ・3Dメッシュ検査 ・自動検査 自動検査ソリューション 自動検査ソリューション OptimScan Qシリーズは、ロボットアームと統合したインテリジェントな3D 検査システムとして統合でき、スキャンからレポート作成までの完全自動化 ワークフローの実現も可能です。 ワークフロー 経路 自動 自動 自動 ティーチング 3D測定 3D検査 レポート作成

AutoScan Inspec2 AutoScan Inspec2 ケイズデザインラボの機材導入前後の充実した 応用分野 OptimASuctaonS Qca Sne Irniesspec2 プラスチック製造 鋳造·鍛造 文化遺産 モデル OptimScan Q12 OptimScan Q9 射出成形、ブロー成形、オーバーモールディン 砂型鋳造、ダイカスト、インベストメント鋳造、 遺物、彫刻、古美術品などの微細な表面ディ サポート体制をぜひ体験ください。 グ、熱成形などのプラスチック部品開発に向け 鍛造における部品検査を効率化し、一貫した品質 テールや複雑な形状を捉え、正確な記録、バー スキャン範囲 広範囲スキャン 高精細スキャン に、詳細な3D情報を提供します。 の確保と手戻りの削減を実現します。 チャルアーカイブ、状態評価、修復計画をサ 広範囲スキャン 高精細スキャン ポートします。 FOV 430 × 300mm 160 × 110mm 430 × 300mm 160 × 110mm 精度 0.015mm 0.005mm 0.015mm 0.005mm 3Dデジタルツール導入支援 ポイント間隔 0.1mm 0.04mm 0.11mm 0.05mm 翼型 コンシューマー· エレクトロニクス 作業距離 私たちは、お客様が3Dスキャナーやソフトウェアをスムーズに導入できるよう全面 積層造形 590mm 210mm 590 mm 210mm 複雑な形状や鋭いエッジを正確に捉え、繰り返 デバイスの筐体、小型構造部品、コネクタイン プロトタイプ評価から生産検証まで、積層造形プ し精度の高い検査を可能にします。これにより、 ターフェースの精密検査を実現し、電子機器の組 ロセスのあらゆる段階をサポートする詳細なメッ 的に支援します。導入計画の立案から、適切なツールの選定、設置・配置の最適化 プロファイル検証、摩耗解析、品質保証を高精度 立状態を最適化します。 シュデータを提供し、設計の迅速な改良と製造へ 被写界深度 300mm 60mm 300mm 60mm に行うことができます。 のスムーズな移行を支援します。 解像 に至るまで、現場経験豊富な専門スタッフが一貫してご案内。お客様のニーズに合 度 4 × 12.3MP 4 × 9MP わせたカスタマイズも可能です。 光源 青色LED 本体重量 3.5kg 本体寸法 336mm x 162mm x 132mm 人材育成、教育支援 ① ③ ⑤ ⑧ ⑪ ⑫ ⑮ ⑯ データケーブル長さ 5m ⑥ ② 証明書 CE,FCC,ROHS,WEEE,KC,FDA,UKCA,IP50,TELEC,TiSAX 3D技術を導入・活用するための人材育成と教育を支援します。初心者から上級者ま ⑨ ⑦ ⑬ ④ 精度保証 ISO17025認証取得済みの精度試験所（ Shining3D Inspect Labo）にて検査 で、幅広いレベルに対応したトレーニングプログラムを提供。実務を通じて、操作 ※商品の詳細仕様や価格は予告なく変更することがございます。 技術の習得だけでなく、3Dデータの活用方法についても深い理解を得られるよう設 ⑩ ⑭ ⑰ 動作環境 計します。 （シリーズ推奨スペック） 対応OS ： Windows 11 Pro (64-bit) ①スキャナ本体 ②三脚 ③ターンテーブル CPU ： Intel® CoreTM i7-11700 以上 RAM ： 32 GB 以上 ④キャリブレーションボード(大小) ⑤ハードウェアドングル ⑥インストール用USBメディア 技術サポート GPU ： NVIDIA RTX3060 以上（VRAM 6GB以上） ⑦USB-C to LAN変換ケーブル ⑧スキャナ用ACケーブル ⑨スキャナ用ACアダプタ USB ： USB 3.0ポートが必要 （本体１、ターンテーブル１、ドングル１） ⑩スキャナ用PC接続ケーブル ⑪ターンテーブル用電源ケーブル ⑫ターンテーブル用ACケーブル 　※ドングルはUSB2.0 ⑬ターンテーブル用ACアダプタ ⑭ターンテーブル用PC接続ケーブル ⑮キャリブレーション用三脚 購入後も安心できる技術サポートを提供します。トラブル発生時の迅速な対応はも ⑯キャリングケース ⑰マーカーシール ちろん、定期的なメンテナンスやアップデート情報の提供を行います。また、ユー ザーの皆様がより高度な使用方法や応用技術を学べるよう、個別の対応もいたしま す。 ケイズデザインラボの機材導入前後の充実した サポート体制をぜひ体験ください。 いいの導入実 業 3Dデジタルツール導入支援 や 業をはじめ、幅広い業界に導入実 がございます。のツールを 用すれいい かからな い ツールの 用方法めサポ ートしてし いとい うおをたお客 さまにもに 対応させていただきます。 私たちは、お客様が3Dスキャナーやソフトウェアをスムーズに導入できるよう全面的に支 援します。導入計画の立案から、適切なツールの選定、設置・配置の最適化に至るまで、現場 経験豊富な専門スタッフが一貫してご案内。お客様のニーズに合わせたカスタマイズも可 能です。 人材育成、教育支援 3D技術を導入・活用するための人材育成と教育を支援します。初心者から上級者まで、幅広 部品 おフ ィ ア 器 ケー いレベルに対応したトレーニングプログラムを提供。実務を通じて、操作技術の習得だけで なく、3Dデータの活用方法についても深い理解を得られるよう設計します。 技術サポート 購入後も安心できる技術サポートを提供します。トラブル発生時の迅速な対応はもちろん、 定期的なメンテナンスやアップデート情報の提供を行います。また、ユーザーの皆様がより 高度な使用方法や応用技術を学べるよう、個別の対応もいたします。 機 電メーカー 株式会社ケイズデザインラボ 株式会社ケイズデザインラボ 企業名：株式会社ケイズデザインラボ 企業名：株式会社ケイズデザインラボ 設立　：2006年2月14日 設立　：2006年2月14日 資本金：8,375万円 資本金：8,375万円 住所　：東京都千代田区九段南3-8-11-7F 住所　：東京都千代田区九段南3-8-11-7F https://www.ksdl.co.jp/ https://www.ksdl.co.jp/
