「3Dデジタル技術 × 技術継承」に必要なおすすめツールをご紹介します。産業機器・自動車業界、医療・技師装具業界、博物・アーカイブ業界向け3Dスキャナー3選。
「3Dデジタル技術 × 技術継承」に必要なおすすめツールをご紹介します。
産業機器・自動車業界、医療・技師装具業界、博物・アーカイブ業界向け3Dスキャナー3選。
【産業機器・自動車業界】
「大きすぎて測れない」を、過去にする。
FreeScan Trak Nova フリースキャントラックノヴァは、複数のスキャンモードを搭載し、手のひらサイズから数メートル級まで、 現物をそのまま高精度に3Dデータ化可能です。
わかりやすい直感的なインターフェースを搭載した、ポータブルなワイヤレス・トラッキング型スキャナーで、最大FOVを備えるレーザースキャナー＆ビデオフォトグラメトリーモジュールをワンパッケージ化したシステムです。
【医療・技師装具業界】
EinScan Medixa インスキャンメディカは、技師装具向けのオールインワン3Dスキャナーです。
PCとの有線接続から解放され、だれでも手軽に高精度データを取得できる次世代デバイスが登場しました。スキャン・データ処理・エクスポートまで、すべてを1台に統合しました。
3Dスキャナによる新しい義肢設計へ誘います。
【博物・アーカイブ業界】
この1台ですべてをカバー！
Shining3Dからすべてが新しいオールインワンモデルの３Dスキャナが
登場。EinScan Rigil インスキャンリジルはGPU、モニター、バッテリーすべてをバランスよく搭載。
また、光沢や黒に強く
高精細でスキャンできるHDブルーレーザーモード、広範囲を高速でスキャンできる赤外線VCSEL
モードの二つを搭載。
環境（室内、野外）を問わず、どんなシチュエーションでもタイミングを逃さない
マルチデバイス、EinScan Rigilを貴社の3Dスキャナーの最初の一台としてお勧めします。
このカタログについて
| ドキュメント名 | 【デジタル技術継承特集】3Dスキャンのデジタル技術で人材不足を補いませんか？ |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 9.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ケイズデザインラボ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
3Dスキャンの
デジタル技術で
人材不足を補い
ませんか？
技術継承特集
検査や記録など測定の最前線では、あらゆる業種で技術
者の高齢化と若手の人材確保が困難になっています。測
定従事者の技術継承はデジタル技術を用いることで解
決できます。誰にでも、そしてバラツキのない測定が可
能に。貴社のビジネス効率化を最短距離で結びます。
Page2

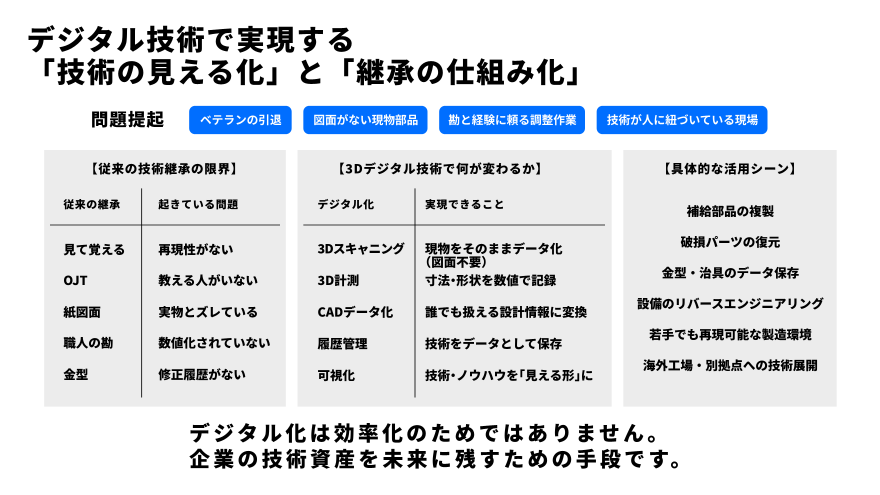

デジタル技術で実現する
「技術の見える化」と「継承の仕組み化」
問題提起 ベテランの引退 図面がない現物部品 勘と経験に頼る調整作業 技術が人に紐づいている現場
【従来の技術継承の限界】 【3Dデジタル技術で何が変わるか】 【具体的な活用シーン】
従来の継承 起きている問題 デジタル化 実現できること 補給部品の複製
見て覚える
再現性がない
3Dスキャニング 現物をそのままデータ化
破損パーツの復元
（図面不要）
OJT
教える人がいない
3D計測 寸法・形状を数値で記録 金型・治具のデータ保存
紙図面
実物とズレている
CADデータ化 誰でも扱える設計情報に変換 設備のリバースエンジニアリング
職人の勘
数値化されていない
履歴管理 技術をデータと て保 若手でも再現可能な製造環境
し 存
金型 修正履歴がない 可視化 技術・ 」 海外工場・別拠点への技術展開
ノウハウを「見える形 に
デジタル化は効率化のためではありません。
企業の技術資産を未来に残すための手段です。
Page3

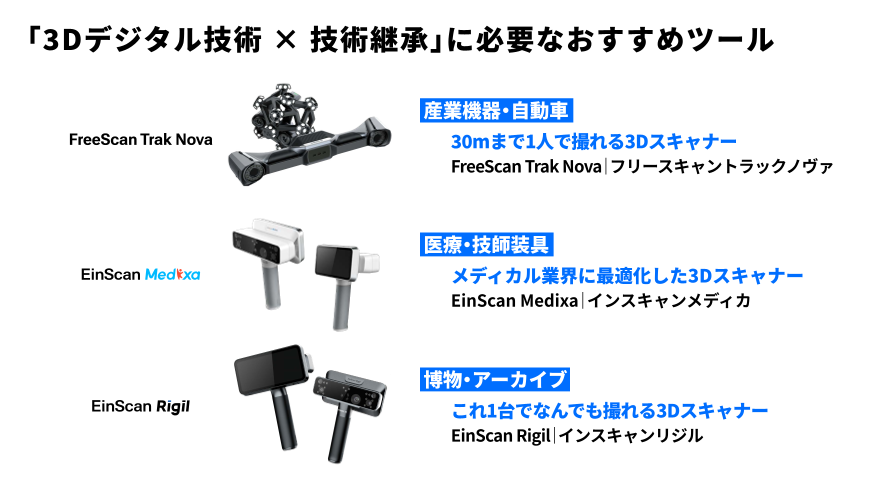

「3Dデジタル技術 × 技術継承」に必要なおすすめツール
産業機器・自動車
30mまで1人で撮れる3Dスキャナー
FreeScan Trak Nova｜フリースキャントラックノヴァ
医療・技師装具
メディカル業界に最適化した3Dスキャナー
EinScan Medixa｜インスキャンメディカ
博物・アーカイブ
これ1台でなんでも撮れる3Dスキャナー
EinScan Rigil｜インスキャンリジル
Page4
産業機器・自動車
Page5
複数のスキャンモードを搭載し、手のひらサイズか
ら数メートル級まで、 現物をそのまま高精度に3D
データ化できる次世代測定システムです。
「大きすぎて測れない」
を、過去にする。
フリースキャン
トラックノヴァ お 問 い 合 わ せ
Page6
多機能ダイナミックトラッキング＆スキャンシステム
広い計測範囲
明るい環境で使用可能
簡単セットアップ UE Nova
セットアップPC TE Nova
わかりやすい
直感的なインターフェース
ポータブルなワイヤレス・トラッキング型スキャナー
最大FOVを備えるレーザースキャナー＆ビデオフォトグラメト
リーモジュールをワンパッケージ化したシステムです。 お 問 い 合 わ せ
Page7
高精度スキャンを
一人でも実現可能
高精細ハンディスキャナー TE NOVA と、トラッキング機能を備えたワイドレンジ
スキャナー UE NOVA により構成されています。
トラッキングシステム、フォトグラメトリ、ワイドレンジスキャンを活用し、
部品測定から大型設備・構造物まで、高精度かつ効率的な3Dデータ取得が可能で
す。
トラッキングシステムにより
手軽に高速、高精度測定
リアルタイムトラッキング技術により、対象物や治具にマーカーを貼る手間が無く
なり短時間での測定が可能です。 明るい環境下で、一人でも計測作業可能
TE Nova + UE Nova TE Nova
Page8
大型ワークへの対応
UE NOVA はトラッキング用だけでは無くワイドレンジ対応のハンディ3Dスキャ
ナーとしても使用でき、超大型ワークや設備を少ないマーカーで効率的にスキャ
ン可能。 測定対象や現場条件に応じた柔軟な運用を実現します。
バッテリー稼働による
ケーブルレスな測定環境
内蔵バッテリーにより、取り回しの制約を減らし、狭い場所や大型ワークなど、
スペースが限られる現場でもスムーズな測定を実現します。
今まで手軽に撮影できなかったサイズが計測可能
洗練されたデザイン
コンパクトで軽量、持ち運びもスムーズなデザインで、公共交通機関でも持ち運
びが容易です。
Page9
「大きすぎて測れない」を、過去にする。
様々な分野で活用できる
オールインワン3Dスキャンソリューションです。
品質管理 製品設計 リバースエンジニアリング
保守修理&オーバーホール デジタルアーカイブ 考古学・文化遺産保護
Page10
豊富な計測範囲のバリエーション
単体のシステム&組み合わせにより、計測範囲のバリエーションが豊富です。
最小5cmから、最大30m（UE Nova単体での使用時）まであらゆるものが計測可能です。
TE Nova 単体 トラッキングモード UE Nova 単体
・計測範囲
：最小5cm～1m
・計測範囲
：4m
・計測範囲
：～30m
・被写界深度
：380mm
・被写界深度
：380mm
・被写界深度
：2,300mm
・精度 ：0.02mm ・精度 ：0.062mm ・精度 ：0.72mm
※トラッキングモードはトラッカーが見える範囲での計測となります。
Page11
技術仕様
FreeScan Trak Nova FreeScan UE Nova
容積精度 0.062mm(12m3) /
VPG※併用時容積精度 0.046 + 0.012mm/m 0.072 + 0.012mm/m
FOV（スキャン範囲） 52mm×510mm 2,600mm×2,200mm
VPGのFOVインジケーター 内臓
高速スキャン 50本レーザー 50本レーザー
詳細スキャン 7本レーザー /
ディープホールスキャン 1本レーザー /
被写界深度 TE Nova：380mm
UE Nova：2,700mm 2,300mm
ワイヤレス&有線モード（光ファイバー）
本体重量 TE Nova：1.2kg / UE Nova：1.6kg
証明書 CE,FCC,ROHS,WEEE,KC,FDA,UKCA,IP50,TELEC,TISAX
受け入れテスト VDI/VDE 2634 Part3（ISO17025認証の精度試験所で認証取得）
動作環境（シリーズ推奨スペック）
対応OS
：
Windows 11（64bit）
インターフェース
：
USB 3.0 / ギガビットLAN
グラフィックカード
：
NVIDIA RTX 4060 Laptop GPU 以上（グラフィックスメモリ 8GB以上）
CPU
：
第13世代 Intel® Core™ i7-13700H 以上
メモリ ： 64GB以上（DDR5・デュアルチャネル） お 問 い 合 わ せ
Page12
医療・技師装具
Page13
PCとの有線接続から解放され、だれでも手軽に高精
度データを取得できる次世代デバイスが登場。
スキャン・データ処理・エクスポートまで、すべて
を1台に統合しました。
技師装具向けの
オールインワン
3Dスキャナーです。
石膏も包帯も不要。
3Dスキャナによる
新しい義肢設計へ。
インスキャン
メディカ お問い合 わ せ
Page14
ワイヤレス/ハンドヘルドスキャニングシステム
ワイヤレス
独立一体型
PC接続不要
PCを必要としない
オペレーション
専用CPUとGPU、さらにバッテリーとモニターを内蔵したこと
でキャリングケースから取り出し電源を入れたらすぐに使える
お 問 い 合 わ せ オールインワンデバイス。型取りに必要だった道具は不要で、
計測作業がこの1台で完結します。
Page15
2つの光源モードを搭載
赤外線（VCSEL）モード
環境光の影響を受けにくく、肌、髪、反射しやすい対象物もデータ取得しやすく、
上位機種と同等のスピードで滑らかにスキャンできます。赤外線を使うことで、肌
や髪の毛のように光を反射しやすい部分でも安定してデータを取得できます。
まぶしさがなく被写体への負担が少ないため、顔や頭部などのスキャンにも適して
います。
白色光モード
高精細なテクスチャや微細な形状を得意とし、顔のしわ・鼻筋・唇の形、指先のラ
インなど、ディティールが重要な部位のスキャンに最適です。表面の凹凸や境界を
シャープに捉えられるほか、肌や素材の色味や模様も安定して読み取ることができ
ます。
人体スキャン専用アルゴリズム
高度なアルゴリズムにより、スキャン中の患者のわずかな動きを補正できます。
特に、頭部ヘルメット用の乳児頭部や、呼吸による動きの影響を受ける人体計測の
3Dデータ取得に有効です。
Page16
義肢装具/医療/ヘルスケア向け
メニューを標準搭載
頭部・腕・脚などの部位ごとのプリセットが用意されており、直感的に操作でき
ます。用途に合わせてスキャン設定を編集・保存でき、誰が利用しても同じ設定で
スキャンが可能です。
専用キャリングケース付属
953gの軽量ボディと内蔵バッテリーを搭載しているため、クリニック内外での持
ち運びや現場での運用がスムーズに行えます。
装具作製プロセスの高効率化
デジタル化により、従来の型取り〜設計〜製造のプロセス時間が大幅に短縮さ
れ、1症例あたりの時間削減や 患者対応数の増加 が可能です。
Page17
EinScan Medixa
スキャンプリセット 頭蓋、顔、体幹、上肢、下肢、足、ソケット、座面、フォームボックス
光源 白色光 赤外線
動作距離 200 〜 600 mm 160 〜 1500 mm
視野(FOV) 475 〜 360 mm 1090 〜 1260 mm
ポイント間隔 0.2 〜 3 mm
安全性 LEDライト(目に安全) Class I (目に安全)
テクスチャカメラ解像度 5MP
対応アクセサリー FootStation 2 ＊
位置合わせ 特徴、テクスチャ、マーカー、ハイブリッド、グローバルマーカー
出力形式 STL, OBJ, PLY
ハードウェア CPU: 8コア, 2.4GHz、RAM：32GB DDR5、
ストレージ：1T SSD ROM、 6.4インチ2K AMOLEDタッチスクリーン
インターフェースと電源 Wi-Fi 6 , USB-C ; バッテリー：5500mAh × 2、USB-C 60W - PD3.0充電器対応
本体寸法 (H*D*W)233 × 180 × 91 mm
重量(バッテリー含む) 953 g
＊FootStation 2 はEinScan Medixaに同梱されておらず、足のスキャンの際は別途購入が必要です。
お 問 い 合 わ せ
Page18
博物・アーカイブ
Page19
1台ですべてをカバー。
すべてが新しい
オールインワンモデル
3Dスキャナの登場です。
インスキャン
リジル お問い合 わ せ
Page20
ワイヤレス/ハンドヘルドスキャニングシステム お 問 い 合 わ せ
ワイヤレス
独立一体型
専用OS搭載
スキャンデータ
IR VCSEL と BLUE LASER
のハイブリッド
この1台ですべてをカバー！
Shining3Dからすべてが新しいオールインワンモデルの３Dスキャナが
登場。
EinScan RigilはGPU、モニター、バッテリーすべてをバランスよく搭載。
また、光沢や黒に強く
高精細でスキャンできるHDブルーレーザーモード、広範囲
を高速でスキャンできる赤外線VCSEL
モードの二つを搭載。
環境（室内、野外）を問わず、どんなシチュエーションでもタイミングを逃さな
い
マルチデバイス、EinScan Rigilを貴社の3Dスキャナーの最初の一台としてお勧
めします。
