30mまで1人で撮れる3Dスキャナー ｜ FreeScan Trak Nova

複数のスキャンモードを搭載し、手のひらサイズか ら数メートル級まで、 現物をそのまま高精度に3D データ化できる次世代測定システムです。 「大きすぎて測れない」 を、過去にする。 フリースキャン トラックノヴァ お 問 い 合 わ せ

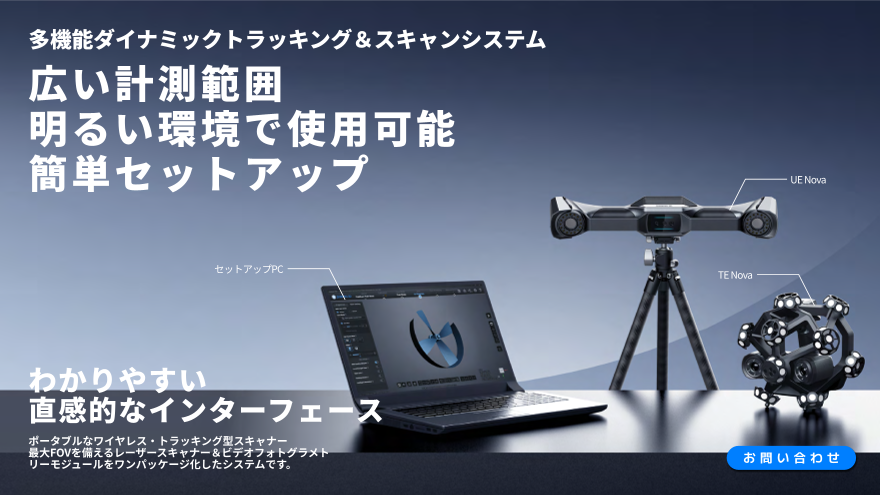

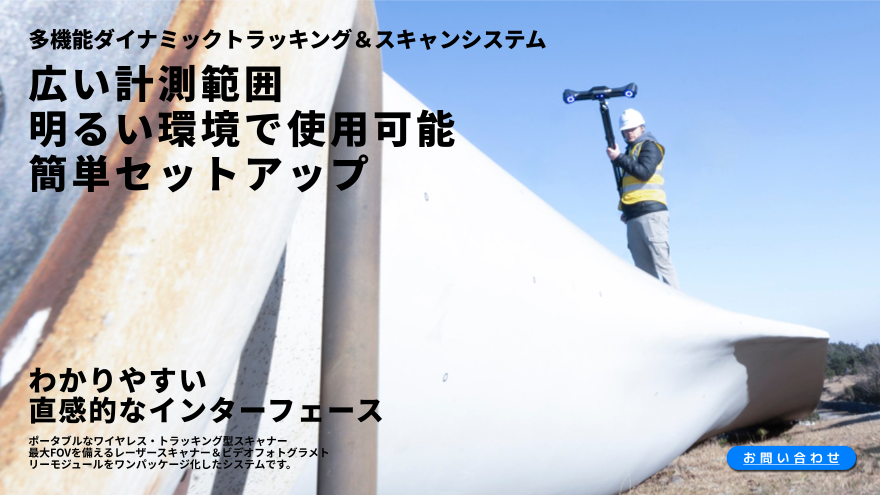

多機能ダイナミックトラッキング＆スキャンシステム 広い計測範囲 明るい環境で使用可能 簡単セットアップ UE Nova セットアップPC TE Nova わかりやすい 直感的なインターフェース ポータブルなワイヤレス・トラッキング型スキャナー 最大FOVを備えるレーザースキャナー＆ビデオフォトグラメト リーモジュールをワンパッケージ化したシステムです。 お 問 い 合 わ せ

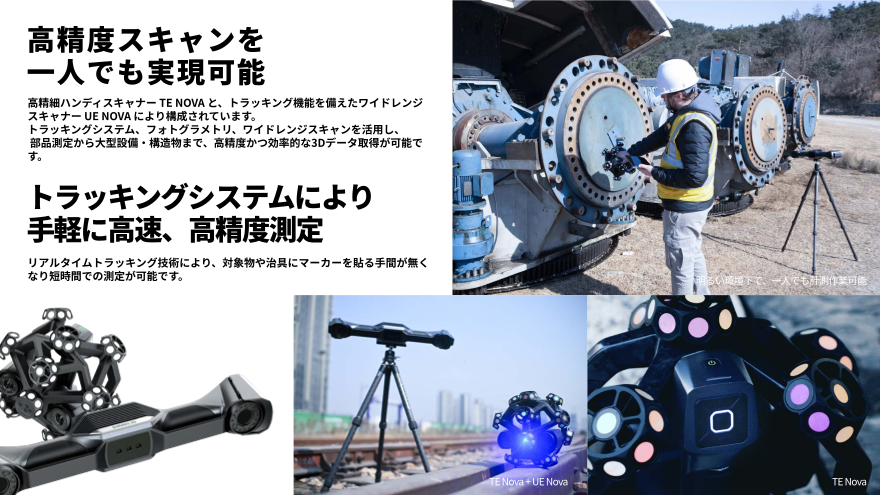

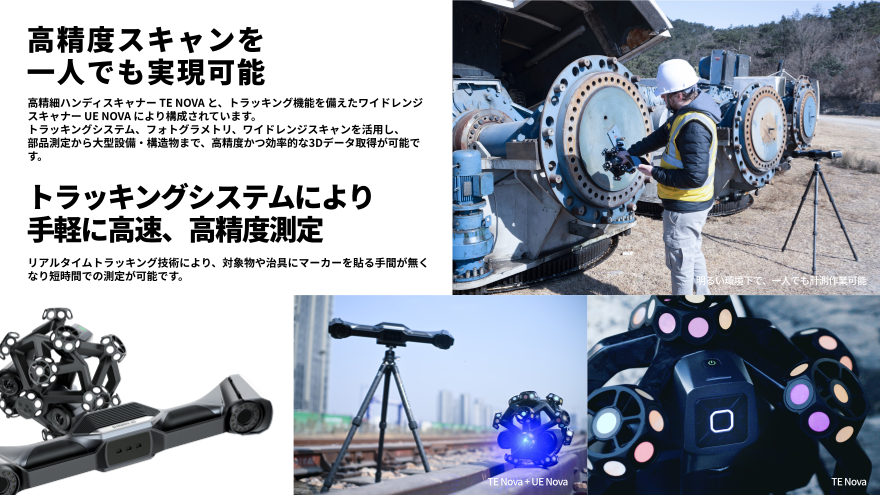

高精度スキャンを 一人でも実現可能 高精細ハンディスキャナー TE NOVA と、トラッキング機能を備えたワイドレンジ スキャナー UE NOVA により構成されています。 トラッキングシステム、フォトグラメトリ、ワイドレンジスキャンを活用し、
 部品測定から大型設備・構造物まで、高精度かつ効率的な3Dデータ取得が可能で す。 トラッキングシステムにより 手軽に高速、高精度測定 リアルタイムトラッキング技術により、対象物や治具にマーカーを貼る手間が無く なり短時間での測定が可能です。 明るい環境下で、一人でも計測作業可能 TE Nova + UE Nova TE Nova

大型ワークへの対応 UE NOVA はトラッキング用だけでは無くワイドレンジ対応のハンディ3Dスキャ ナーとしても使用でき、超大型ワークや設備を少ないマーカーで効率的にスキャ ン可能。 測定対象や現場条件に応じた柔軟な運用を実現します。 バッテリー稼働による ケーブルレスな測定環境 内蔵バッテリーにより、取り回しの制約を減らし、狭い場所や大型ワークなど、 スペースが限られる現場でもスムーズな測定を実現します。 今まで手軽に撮影できなかったサイズが計測可能 洗練されたデザイン コンパクトで軽量、持ち運びもスムーズなデザインで、公共交通機関でも持ち運 びが容易です。

「大きすぎて測れない」を、過去にする。 様々な分野で活用できる オールインワン3Dスキャンソリューションです。 品質管理 製品設計 リバースエンジニアリング 保守修理&オーバーホール デジタルアーカイブ 考古学・文化遺産保護

豊富な計測範囲のバリエーション 単体のシステム&組み合わせにより、計測範囲のバリエーションが豊富です。 最小5cmから、最大30m（UE Nova単体での使用時）まであらゆるものが計測可能です。 TE Nova 単体 トラッキングモード UE Nova 単体 ・計測範囲 ：最小5cm～1m ・計測範囲 ：4m ・計測範囲 ：～30m ・被写界深度 ：380mm ・被写界深度 ：380mm ・被写界深度 ：2,300mm ・精度 ：0.02mm ・精度 ：0.062mm ・精度 ：0.72mm ※トラッキングモードはトラッカーが見える範囲での計測となります。

技術仕様 FreeScan Trak Nova FreeScan UE Nova 容積精度 0.062mm(12m3) / VPG※併用時容積精度 0.046 + 0.012mm/m 0.072 + 0.012mm/m FOV（スキャン範囲） 52mm×510mm 2,600mm×2,200mm VPGのFOVインジケーター 内臓 高速スキャン 50本レーザー 50本レーザー 詳細スキャン 7本レーザー / ディープホールスキャン 1本レーザー / 被写界深度 TE Nova：380mm UE Nova：2,700mm 2,300mm ワイヤレス&有線モード（光ファイバー） 本体重量 TE Nova：1.2kg / UE Nova：1.6kg 証明書 CE,FCC,ROHS,WEEE,KC,FDA,UKCA,IP50,TELEC,TISAX 受け入れテスト VDI/VDE 2634 Part3（ISO17025認証の精度試験所で認証取得） 動作環境（シリーズ推奨スペック） 対応OS ： Windows 11（64bit）
 インターフェース ： USB 3.0 / ギガビットLAN
 グラフィックカード ： NVIDIA RTX 4060 Laptop GPU 以上（グラフィックスメモリ 8GB以上） CPU ： 第13世代 Intel® Core™ i7-13700H 以上
 メモリ ： 64GB以上（DDR5・デュアルチャネル） お 問 い 合 わ せ

ケイズデザインラボの機材導入前後の充実したサポート体制を ぜひ体験ください。 3Dデジタルツール導入支援 いろいろな業界への豊富な導入実績 私たちは、お客様が3Dスキャナーやソフトウェアをスムー 製造業や自動車業をはじめ、幅広い業界に導入実績がございます。「どのツールを利用す ズに導入できるよう全面的に支援します。導入計画の立案 ればいいか分からない」「ツールの利用方法含めサポートしてほしい」というお悩みを から、適切なツールの選定、設置・配置の最適化に至るま 持ったお客さまにも柔軟に対応させていただきます。 で、現場経験豊富な専門スタッフが一貫してご案内。お客 様のニーズに合わせたカスタマイズも可能です。 自動車関連部品 おもちゃ・フィギュア 容器包装・パッケージ 医療業界 人材育成、教育支援 3D技術を導入・活用するための人材育成と教育を支援しま す。初心者から上級者まで、幅広いレベルに対応したト レーニングプログラムを提供。実務を通じて、操作技術の 習得だけでなく、3Dデータの活用方法についても深い理解 を得られるよう設計します。 建設設計 金属加工・樹脂加工 教育・公的機関 家電メーカー 技術サポート 株式会社ケイズデザインラボ 購入後も安心できる技術サポートを提供します。トラブル 発生時の迅速な対応はもちろん、定期的なメンテナンスや 企業名：株式会社ケイズデザインラボ アップデート情報の提供を行います。また、ユーザーの皆 設立　：2006年2月14日 様がより高度な使用方法や応用技術を学べるよう、個別の 資本金：8,375万円 対応もいたします。 住所　：東京都千代田区九段南3-8-11-7F https://www.ksdl.co.jp/ お 問 い 合 わ せ
