HVAC用壁面設置型 CO2トランスミッター CDS201 1
Page2

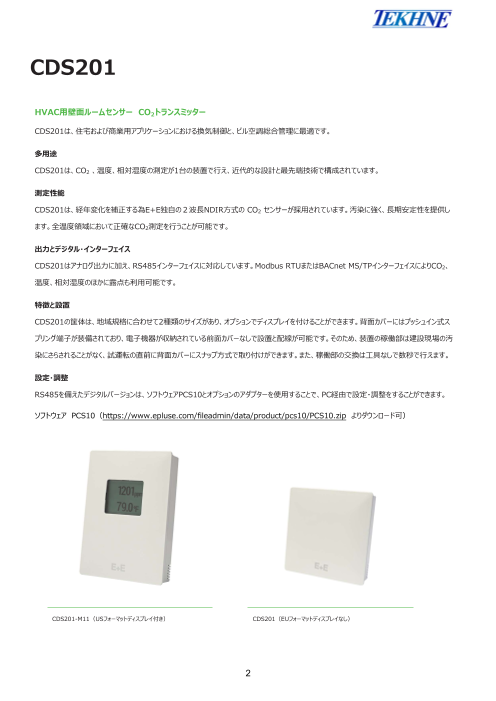

CDS201 HVAC用壁面ルームセンサー CO2トランスミッター CDS201は、住宅および商業用アプリケーションにおける換気制御と、ビル空調総合管理に最適です。 多用途 CDS201は、CO2 、温度、相対湿度の測定が1台の装置で行え、近代的な設計と最先端技術で構成されています。 測定性能 CDS201は、経年変化を補正する為E+E独自の2波長NDIR方式の CO2 センサーが採用されています。汚染に強く、長期安定性を提供し ます。全温度領域において正確なCO2測定を行うことが可能です。 出力とデジタル・インターフェイス CDS201はアナログ出力に加え、RS485インターフェイスに対応しています。Modbus RTUまたはBACnet MS/TPインターフェイスによりCO2、 温度、相対湿度のほかに露点も利用可能です。 特徴と設置 CDS201の筐体は、地域規格に合わせて2種類のサイズがあり、オプションでディスプレイを付けることができます。背面カバーにはプッシュイン式ス プリング端子が装備されており、電子機器が収納されている前面カバーなしで設置と配線が可能です。そのため、装置の稼働部は建設現場の汚 染にさらされることがなく、試運転の直前に背面カバーにスナップ方式で取り付けができます。また、稼働部の交換は工具なしで数秒で行えます。 コンフィグレーション RS485を備えたデジタルバージョンは、ソフトウェアPCS10とオプションのアダプターを使用することで、PC経由で設定・構成することができます。 ソフトウェア PCS10(https://www.epluse.com/fileadmin/data/product/pcs10/PCS10.zip よりダウンロード可) CDS201-M11(USフォーマットディスプレイ付き) CDS201(EUフォーマットディスプレイなし) 2
Page3

特徴 筐体と接続 ▪ 空気の誤侵入を防ぐ設計 ▪ 設置と配線の時間短縮 測定性能 ▪ 工具なしのスナップ方式 ▪ 高精度のCO2 / 相対湿度 / 温度測定 ▪ プッシュイン式スプリング端子 ▪ 長期安定性 ▪ 前面カバー内側のすべての電子機器 ▪ 最先端のE+Eセンサーエレメント ▪ 滑らかなカバー表面 ▪ CO2 : 2波長NDIR方式 ▪ 防塵剤 ▪ 相対湿度/温度: ▪ 簡単なクリーニング - E+E独自のコーティングによる保護 ▪ EUとUSのフォーマット - 特許取得のセンサー技術 ▪ UL94HB認定筐体素材 出力 ▪ CO2・相対湿度・温度 3単位のアナログ出力 ▪ 0 - 10 V ▪ 4 - 20 mA ▪ RS485インターフェイス ▪ Modbus RTU ▪ BACnet MS/TP ▪ 大型グラフィックディスプレイ センサー保護コーティング E+E独自のセンサーコーティングは、相対湿度 / 温度のセンサーエレメントの活性表面に塗布される保護層です。このコ ー テ ィ ン グ は 、 センサ ーの寿命を大幅に延ばし、腐食性環境(塩類、沖合等での用途)においても高い測定性能を発揮できます。さらに、アクティブセンサー表面や 電気接続部上の堆積物による浮遊インピーダンスを防止することで、油分の多い環境での用途でも長期安定性を向上させることができます。 3
Page4

外形図 単位:mm(インチ) 筐体 筐体 EUフォーマット USフォーマット 85 (3.35) 23 85 (3.35) 23 オプションディスプレイ オプションディスプレイ 4 85 (3.35) 30 (1.18) 115 (4.53) 30 (1.18)
Page5

技術仕様 測定仕様 CO2 測定原理 2波長非分散形赤外線方式(NDIR) 測定範囲 0...2000 / 5000 ppm 精度1) 0...2000 ppm < ±(60 ppm + 測定値の2 %) 0...5000 ppm < ±(60 ppm + 測定値の3 %) 温度影響 ±(1 + CO2 濃度[ppm] / 1000) ppm/°C 残圧影響 測定値の0.14 %/mbar 20~45 °C / 1013mbarにおいて 長期安定性2) <20ppm/年 応答速度 <180 秒(63%応答) 1)20℃において、供給電源24 V DC、0.2 m/s循環、負荷抵抗250 Ωの条件 2)一般的なビル空調管理環境における、通常の動作条件において 相対湿度(RH) 測定範囲 0~100 %RH、結露なきこと 精度1) ヒステリシス、非直線性、再現性を含む ±(2.8 + 測定値の0.003%RH) 0...80 %RH ±4.1 %RH >80...100 %RH 電子機器の温度影響 0.008 %rh / °C 工場校正の不確かさ2) 23 °Cにて 0...90 %RH ±(0.7 + 測定値の0.003%RH) 90...100 %RH ±1 %RH 1) 23℃でのE+E校正基準に対しての定義。供給電源24 V DC、流量0.2 m/s、電負荷抵抗250 Ω。 2) 信頼度95%に相当する強調係数k=2で定義。 温度 (T) 測定範囲 -30...+60 °C 精度1) 0~10 V、RS485 ±0.35 °C 4 - 20 mA ±0.7 °C 電子機器の温度影響 0.006 K/K 工場校正の不確かさ2) ±0.1 °C 23 °C 1) E+E 校正基準に対して 23 °C で定義。電源電圧24 V DC、流速0.2 m/s(39.4フィート/分)、電流出力付きバ ー ジ ョ ン の 負荷抵抗250 Ω。 2) 信頼度95%に相当する強調係数k=2で定義。 その他の測定単位(算出値) より まで 単位 露点温度 Td -30 60 °C 5
Page6

出力仕様 アナログ CO2 : 0...2 000 / 5 000 ppm 0 - 10 V -1mA < IL< 1 mA IL = 負荷電流 温度 : 型番選定表参照 4 - 20 mA (3 線式) RL < 500Ω RL = 負荷抵抗 相対湿度 : 0...100 % デジタル デジタル・インターフェイス RS485 (CDS201 = 1ユニット負荷) プロトコル Modbus RTU 工場出荷時設定 : 型番選定表参照 ボーレート、8データビット、偶数パリティ、1ストップビット、Modbusアドレス45 対応ボーレート1) 9600、19200、38400 測定データ・タイプ FLOAT32およびINT16 プロトコル BACnet MS/TP 工場出荷時設定 BACnetアドレス45 対応ボーレート1) 9600、19200、38400、57600、76800、115200 1) 型番選定表をご参照ください。 一般仕様 供給電源 米国およびカナダ:クラス2の供給が必要 15 – 35VDC または 24VAC ±20% 最大電圧 30 VDC 消費電流 24VDC 24VAC 0 - 10 V 6 mA 14 mArms 4 - 20 mA 電流出力による RS485 5 mA 12 mArms 電気接続 プッシュイン式スプリング端子 最大1.5 mm2 (AWG 16) ディスプレイ 1.8インチLCD、ドットマトリクス、2行または3行、可視エリア38 x 31 mm 湿度範囲 動作 0...100 %RH 結露なきこと 保管 0...95 %RH 結露なきこと 温度範囲 (動作・保管条件) ディスプレイなし -30...+60 °C ディスプレイあり -20...+60 °C 筐体 材質 ポリカーボネート、RALカラー 9003(シグナルホワイト)UL94HB認証品(EU) 対環境性 IP30 電機規格適性 EN 61326-1 EN 61326-2-3 FCC Part 15 ICES-003 Class B 耐衝撃性・耐振動性 EN 60068-2-64およびEN 60068-2-27に準拠 調整・設定変更1) PCS10製品構成ソフトウェア(無料ダウンロード)オプションのコンフィグレーションアダプター 必須 1) デジタル版のみ。 6
Page7

型番選定表 特徴 説明 コード CDS201 モデル CO2 + 温度 M11 CO2 + 温度 + 相対湿度 M12 CO2 測定範囲 0...2 000 ppm HV1 0...5 000 ppm HV2 出力 0 - 10 V A3 A3 4~20mA(3線式) A6 A6 RS485 J3 J3 ディスプレイ ディスプレイなし 番号記載無し ディスプレイ付き D1 デザイン EUフォーマット 番号記載無し USフォーマット RG2 出力1 測定値 CO2 (上記で選択された「CO2 測定範囲」に応じる) 番号記載無し 番号記載無し 出力2 測定値 温度 T [°C] 番号記載無し 番号記載無し 出力2 測定範囲下限 0 番号記載無し 番号記載無し その他1) (“xx”に具体的な数値を記入してください) SBL xx SBL xx 出力2 測定範囲上限 50 番号記載無し 番号記載無し その他1) (“xx”に具体的な数値を記入してください) SBH xx SBH xx 出力3 測定値 相対湿度 [%RH] 番号記載無し 出力3 測定範囲下限 0 番号記載無し その他 (“xx”に具体的な数値を記入してください) SCL xx 出力3 測定範囲上限 100 番号記載無し その他 (“xx”に具体的な数値を記入してください) SCH xx プロトコル Modbus RTU2) P1 P1 BACnet MS/TP3) P3 P3 ボーレート 9600 (Modbus用共通) BD5 BD5 19200 BD6 BD6 38400(BACnet 共通) BD7 BD7 57600(BACnet MS/TPのみ) BD8 BD8 76800(BACnet MS/TPのみ) BD9 BD9 115200(BACnet MS/TPのみ) BD10 BD10 単位 メートル法 番号記載無し 番号記載無し ノン・メトリック(US/GB) U2 U2 1) -35 °C < 温度 測定下限 < 20 °C、25 °C < 温度 測定上限 < 70 °C、温度 測定上限 – 測定下限 > 20 °C。 2) 工場出荷時の設定:Even parity、Stopbit1。Modbus マップは www.epluse.com/cds201 のユーザーマニュアルを参照。 3) 工場出荷時の設定:Parityなし、Stopbit1。 モデル(M11またはM12)に関係なく、相対湿度と露点も常に有効化され、BACnetインターフェイスで利用可能です。 4) 番号記載無しと記載されている箇所では、番号を記載しない場合そのモデルが選定されます。 7 デジタルインターフ ェ イスの設定 アナログ設定 ハード ウェ ア構成
Page8

型番選定例 CDS201-M12HV1A6SBL23SBH140 特徴 コード 説明 モデル M12 CO2 + 温度 + 相対湿度 CO2 測定範囲 HV1 0...2 000 ppm 出力 A6 4~20mA(3線式) ディスプレイ コードなし ディスプレイなし デザイン コードなし EUフォーマット 出力1 測定値 コードなし 選択された「CO2 測定範囲」に応じたCO2 、この場合0~2 000 ppm 出力2 測定値 コードなし T 出力2 測定範囲下限 SBL23 23 出力2 測定範囲上限 SBH140 140 出力3 測定値 コードなし 相対湿度 出力3 測定範囲下限 コードなし 0 出力3 測定範囲上限 コードなし 100 CDS201-M12HV2J3D1RG2P3BD7U2 特徴 コード 説明 モデル M12 CO2 + 温度 + 相対湿度 CO2 測定範囲 HV2 0...5 000 ppm 出力 J3 RS485 ディスプレイ D1 ディスプレイ付き デザイン RG2 US形式 プロトコル P3 BACnet MS/TP ボーレート BD7 38400 単位 U2 ノン・メトリック(US/GB) アクセサリー 商品説明 コード 試験成績書 (CO2) TKN-TR 校正証明書 (CO2) TKN-KCO E+E製品構成ソフトウェア PCS10 (www.epluse.com/pcs10 から無料ダウンロード) CDS201デジタル用USBコンフィグレーションアダプター HA011066 株式会社テクネ計測 □本社 〒213-0002神奈川県川崎市高津区二子6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044大阪府大阪市北区東天満2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0016福岡県福岡市博多区博多駅南1-11-27 TEL: 092-477-7330 FAX: 092-477-7331 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp 8
