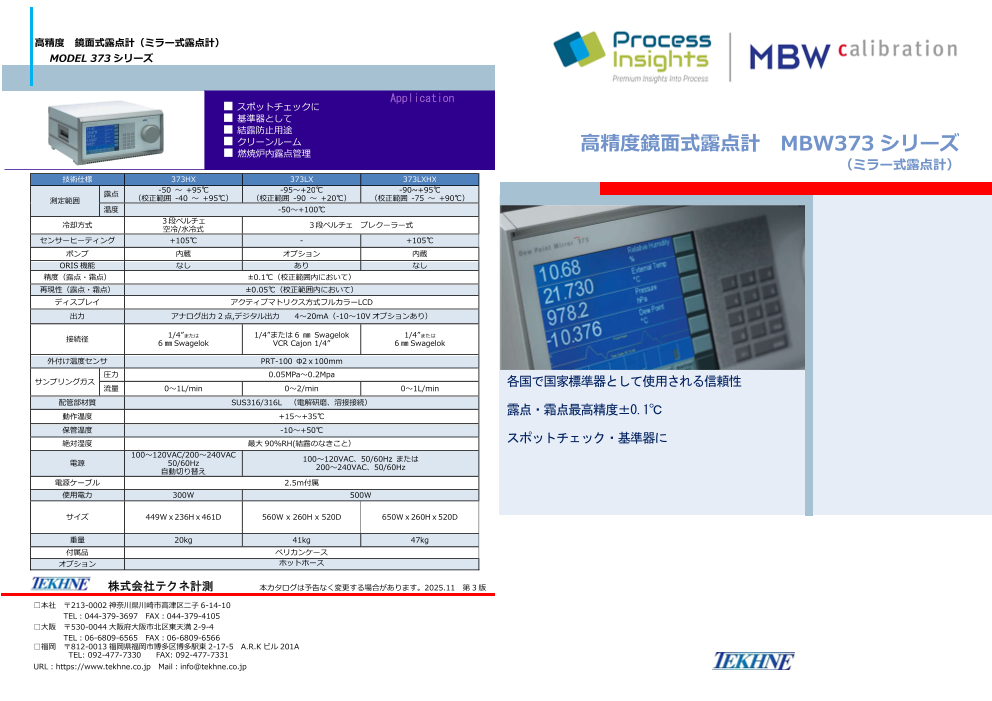

高精度 鏡面式露点計（ミラー式露点計）
MODEL 373 シリーズ
Application
■ スポットチェックに
■ 基準器として
■ 結露防止用途
■ クリーンルーム 高精度鏡面式露点計 MBW373 シリーズ
■ 燃焼炉内露点管理
（ミラー式露点計）
技術仕様 373S 373H 373HX 373L 373LX 373LHX 373LXHX
-60~ -60～ -50～ -75～ -95～ -75～ -90~
露点
測定範囲 +20℃ +70℃ +95℃ +20℃ +20℃ +95℃ +95℃
温度 -50～+100℃
冷却方法 ペルチェ 3 ステージ 空冷/水冷式 ペルチェ 3 ステージ プレクーラー式
センサーヒーティング - +80℃ +105℃ - +105℃
ポンプ 内蔵 オプションであり 内臓
ORIS 機能 あり なし あり なし
精度（露点・霜点） ±0.1℃
再現性（露点・霜点） ±0.05℃
ディスプレイ アクティブマトリクス方式フルカラーLCD
出力 アナログ出力 2 点,デジタル出力 4～20mA（-10～10V オプションあり）
1/4”または 1/4”または 6 ㎜ Swagelok 1/4”または
接続径
6 ㎜ Swagelok VCR Cajon 1/4” 6 ㎜ Swagelok
外付け温度センサ PRT-100 Φ2ｘ100mm
圧力 0.05MPa～0.2Mpa
サンプリングガス
流量 0～1L/min 0～2/min 0～1L/min 各国で国家標準器として使用される信頼性
配管部材質 SUS316/316L （電解研磨、溶接接続）
動作温度 +15～+35℃ 露点・霜点最高精度±0.1℃
保管温度 -10～+50℃
絶対湿度 最大 90％RH(結露のなきこと） スポットチェック・基準器に
100～120VAC/200～240VAC
100～120VAC、50/60Hz または
電源 50/60Hz
200～240VAC、50/60Hz
自動切り替え
電源ケーブル 2.5ｍ付属
使用電力 200W 300W 500W
サイズ 449Wｘ236Hｘ461D 560W x 260H x 520D 650Wｘ260Hｘ520D
重量 20kg 41kg 47kg
付属品 ペリカンケース
オプション ホットホース
株式会社テクネ計測 記載内容は、お断りなく変更することがありますのでご了承下さい。
□本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10
TEL：044-379-3697 FAX：044-379-4105
□大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4
TEL：06-6809-6565 FAX：06-6809-6566
□福岡 〒812-0016 福岡県福岡市博多区博多駅南 1-11-27
TEL: 092-477-7330 FAX: 092-477-7331
URL：http://www.tekhne.co.jp Mail：info@tekhne.co.jp
世界で、日本で MBW の鏡面冷却式露点計が選ばれている理由
動作原理
MBW とは - 世界各国の湿度スタンダード - ミラー式の測定原理は次のようなものです。まずペルチェ素子によって正確に温度制御され
た鏡面 に光を照射し、その反射光の強さを受光部にて測定します。鏡面は清浄で結露がなけ
MBW は 1962 年設立、スイスに拠点を持つ露点計のメーカーです。 れば、光を最大限に反射します。この鏡面に結露が生じると光は分散されるので、反射光は
MBW の露点計は、世界的に最高レベルの信頼を得ている高性能・高精度な鏡面冷却式(ミラー式)露点計です。故に、世界主要 減少します。ペルチェ素子が更に鏡面温度を冷却すると、結露する量は増えていき反射光も
各国で湿度の国家標準として同社露点計が採用されています。 減少していきますが、ある温度に達すると周囲のガス内に含まれる水分量と平衡に達して、
結露の量が変化しなくなります。この状態での鏡面温度を計測することで、露点・SF6 純度
MBW を国家標準器として採用する主な機関
米国 NIST を測定することができます。水の状態で結露している時は露点、氷の状態で結露している時
は霜点になります。
スペイン INTA
フィンランド CMA
スイス METAS ORIS 機能による高応答の実現
英国 NPL
シンガポール SPRING
フランス CETIAT
NMIJ（産業総合研究所 計量標準センター） 微量水分測定においては、ミラーへの結露量は非常に少な
オランダ NMI
イタリア IMGC 他多数 いため、安定までに時間がかかります(グラフ赤線)。これに
ドイツ PTB
対し、ORIS（Optimum Response Injection System）機
能は強制的に僅かな水分をミラー部に加える機能で、ミラ
ポ ンプ、流量計、圧力センサ内蔵 ー表面の結露量を増加させることができます。
これにより測定値が安定するまでの応答時間を画期的に短
MBW373 はポンプ、流量計、圧力センサ内蔵により、すぐに計 縮することに成功し、従来の方式では数時間あるいはそれ
測を開始できます。内部・細部にまで高品質・高性能な部品を 以上かかっていた測定を数分で行うことが可能になりまし
使 用しており、機器が故障する原因を徹底的に排除した、最高
た（グラフ青線）。
品 質のサンプリングシステムを搭載しています。また、持ち運
びできるポータブルタイプですので、機器背面のサンプルガス
自動ミラーチェック機能
ＩＮ、ＯＵＴにチューブ配管を接続するだけで、迅速かつ簡単
に 露点計測を開始することができます。流量計、ポンプ等を別々
ミラー上にゴミが残っていても、その影響の大きさを数値化
に 持ち運ぶ必要がありません。
し補正するのが自動ミラーチェック機能です。ミラーを加熱
し露または霜を取り除き、残ったゴミの量を見積もって補正
を行います。お客様が設定された間隔で周期的に行うことも
可能ですし、ミラーの状態を確認したいときに手動で行うこ
とも可能です。残ったゴミの量はディスプレイに表示されま
すので、常にミラーの汚れ具合を把握でき、手入れも容易に
できます。
機種選定
フルカラータッチパネル
高露点・低露点の精密かつ安定した測定
Model 373 シリーズには複数の機種が存在します。測定したい露点領域で機種選定を行って
フルカラー高解像度液晶ディスプレイ、多機能のタッチパネルを装備しており
ください。詳細は、(株)テクネ計測まで。お問い合わせ下さい。 ます。明暗を強調したワイド画面、大きく読み易いフォントにより、快適な操
室温以上の露点測定を行う場合は、配管内の結露発生が測定に支障を及ぼします。
作性をお約束します。画面上に表示されたボタンやメニューを選択すること
結露を防ぐには、配管内のガス温を露点温度以上に維持することが必要であり、一
で、湿度、温度、および圧力を様々な単位で表示させることができます。数値
般に外部ヒーターやコントローラーが必要となります。373 シリーズはより簡潔に
表示とグラフ表示の切替も可能で、ユーザーカスタマイズも可能です。
この問題を解決しました。内部配管や測定部温度の自動制御に加えて、外部にヒー
ティングホースを接続することで温度を管理します。お客様でしていただくこと
は、ホースと電気配線の接続をするだけです。タッチパネルによりホースの温度を
決まった温度に管理するか、測定露点よりある一定値だけ高い温度に管理するかを
選択、設定することができます。また、373 シリーズは他機種より安定性を高めた
設計となっております。配管は電解研磨され、かつ溶接により接合されており、リ
ークやデッドスペースによる不具合を極力排除しております。鏡面の温度も 2 本の
温度計で測定する等国家標準クラスの安定性にふさわしい工夫がされています。
REFLECTING YOUR STANDARDS
