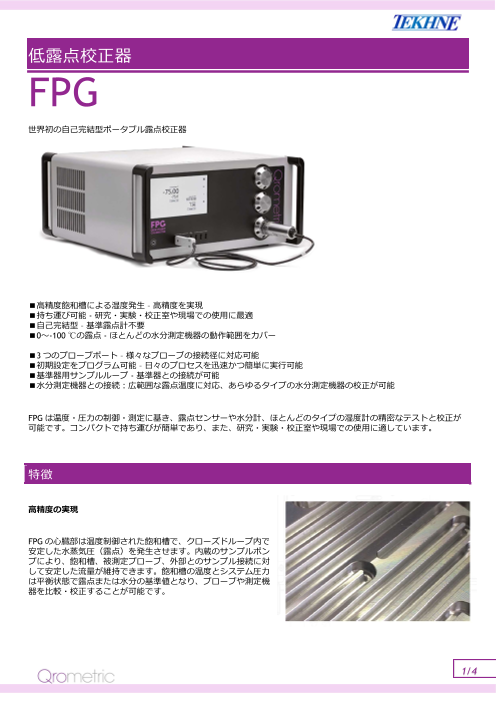

低露点校正器 FPG 世界初の自己完結型ポータブル露点校正器 ■高精度飽和槽による湿度発生 – 高精度を実現 ■持ち運び可能 - 研究・実験・校正室や現場での使用に最適 ■自己完結型 – 基準露点計不要 ■0～-100 ℃の露点 - ほとんどの水分測定機器の動作範囲をカバー ■3 つのプローブポート – 様々なプローブの接続径に対応可能 ■初期設定をプログラム可能 – 日々のプロセスを迅速かつ簡単に実行可能 ■基準器用サンプルループ - 基準器との接続が可能 ■水分測定機器との接続：広範囲な露点温度に対応、あらゆるタイプの水分測定機器の校正が可能 FPG は温度・圧力の制御・測定に基き、露点センサーや水分計、ほとんどのタイプの湿度計の精密なテストと校正が 可能です。コンパクトで持ち運びが簡単であり、また、研究・実験・校正室や現場での使用に適しています。 特徴 高精度の実現 FPG の心臓部は温度制御された飽和槽で、クローズドループ内で 安定した水蒸気圧（露点）を発生させます。内蔵のサンプルポン プにより、飽和槽、被測定プローブ、外部とのサンプル接続に対 して安定した流量が維持できます。飽和槽の温度とシステム圧力 は平衡状態で露点または水分の基準値となり、プローブや測定機 器を比較・校正することが可能です。 1/4

応答速の早い自動校正 FPG は起動後、数分で露点値を安定さ せることができます。校正プロセスで は、露点が最も低い状態から開始し、 その後最終値まで徐々に増加していく ことが推奨されています。 ― FPG 飽和基準温度 ― MBW ミラー式露点計温度 ― 露点プローブ 不確かさの定義づけ 認定校正においては、不確かさバジェットシートに基づ き、評価していかなければなりません。ロンドン NPL の協 力により、不確かさの枠組みが開発され、基準器の使用の 有無にかかわらず、校正の不確かさを迅速に計算し、文書 化することが可能です。 広範な互換性 FPG はあらゆる種類の露点計・水分計と互換性を持つように開発されています。フ ロントパネルのプローブ挿入口は、あらゆるタイプの露点センサーに適合するよう に簡単に設置できます。スウェージロック社の継ぎ手を使用した外部サンプルルー プ接続が標準装備されています。これにより、FPG 制御の露点サンプルループに基 準器や被校正器を接続することが可能です。 組込み型 PC、外部モニター、USBハブ システム制御には、SSD とタッチスクリーンインターフェースを備え た組み込み型 PC を使用しています。HDMI ケーブルで外部ディスプ レイを接続し、内蔵の USB ハブを介してキーボードやマウスなどの USB 周辺機器を接続することが可能です。プローブ校正ソフトウェア など、あらゆるソフトウェアの追加も可能です (ご希望の場合はテクネ計測までお問い合わせください) 。 基準器として FPG の心臓部である高精度な飽和槽により、基準器を必要とせず、トレーサビリティ 付の校正に使用することができます。しかし、温度校正の場合と同様に、信頼性を高 め、不確実性を低減するために基準器が使用されることがよくあります。このため、 FPG には外部サンプルループ金具が付属しており、ミラー式露点計などの基準器を接 続することで、いつでも性能を確認することができます。 圧力測定 露点は圧力に依存するため、圧力の測定は FPG の動作の基本であり、基準となる 露点の精度にも繋がります。高精度な圧力計はサンプリングシステムに組み込ま れており、その値は露点とともにフロントパネルに表示されます。 2/4

APIの標準搭載 FPG には、FPG のイーサネットを介して接続されたテキスト ベースのリモートコマンドインターフェースであるＡＰＩが 標準装備されています。MBG Gecko R2 などの他社製ソフト ウェアを使用して、FPG のデータを取得し、設定ポイントを 定義することが可能です。 温度測定 FPG の飽和槽には、Pt100Ω温度センサー用のポートが 2 つ付属されています。1 つ の Pt100Ω温度センサーは測定と組込制御システムに使用されます。また、もう一 方の Pt100Ω温度センサーは飽和槽の温度を独立して検証するための、外部ブリッ ジに接続することが可能です。必要に応じて、両方の Pt100Ω温度センサーを取り 外して校正することもできます。 流量測定と制御 サンプルループにはマスフローセンサーと可変速サンプルポンプが搭載されてお り、これにより試験や校正の流量を設定ができます。また、流量変化を利用して、 安定化時間の短縮も可能です。 技術仕様 モデル 測定範囲 精度 FPG-60 -60 ～ 5℃ 最大発生露点は、大気露点に依存します。 ±0.1 ～ 0.05℃ FPG-80 -80 ～ 5℃ ±0.2 ～ 0.05℃ FPG-100 -100 ～ 5℃ ±0.5 ～ 0.05℃ サンプル流量 0.5 ～ 1.5 l/m システム圧力 0.08MPa ～ 0.12MPa 発生器 結露点、飽和水分発生器、クローズドループ 安定時間 20 分（設定温度 20℃変化時） ドライダウン時間 45 分（常温→-80℃） DP プローブアダプター SUS316、ニトリル O リング、FPG-PA1×3 個付属 DP プローブネジ G1/2 "標準ネジ、その他のオプションは下記の通り サンプルループ接続 FPG-60 スウェージロック 6mm FPG-80/100 スウェージロック VCR ユーザーインターフェース 7 インチ タッチスクリーン LED モニターインターフェイス HDMI 機器インターフェース USB 電源 100 ～ 250VAC 50/60Hz ケース材質 アルミニウム サイズ (mm) 重量 サイズおよび重量 450W x 300D x 180H 22 Kg ソフトバッグ梱包時 580W x 580D x 530H 24 Kg 3/4

FPG 低露点校正器 ー 型番選定表 注文コード FPG モデル 詳細 Q-FPG-60 FPG 低露点校正器 -60 ～ 5℃ Q-FPG-80 FPG 低露点校正器 -80 ～ 5℃ Q-FPG-100 FPG 低露点校正器 -100 ～ 5℃ 露点プローブアダプター 推奨プローブ長範囲（ネジ含む） （その他はお問い合わせください） FPG-PA0 プローブポートキャップ FPG-PA1 G1/2 "(標準) 50mm まで FPG-PA2 5/8 "UNF 50mm まで FPG-PA3 3/4 "UNF 50mm ～ 70mm FPG-PA4 NPT1/2 50mm まで FPG-PA5 M14×1.25mm 50mm ～ 80mm FPG-PA6 G1/2 "（ロング） 50mm ～ 70mm アクセサリー/交換用パーツ 注文コード アクセサリー／交換用パーツ 詳細 Q-FPG-TB ソフト材質 持運びバッグ Q-FPG-TC 輸送用ケース（航空輸送に最適） Q-FPG-PRT2 飽和槽用・セカンド白金測温抵抗体（Lemo と ISO17025 の校正を含む） Q-FPG-FS-TCAL 工場サービスおよび再校正、5 点 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL：044-379-3697 FAX：044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL：06-6809-6565 FAX：06-6809-6566 □福岡 〒812-0016 福岡県福岡市博多区博多駅南 1-11-27 TEL: 092-477-7330 FAX: 092-477-7331 URL：https://www.tekhne.co.jp Mail：info@tekhne.co.jp 4/4
