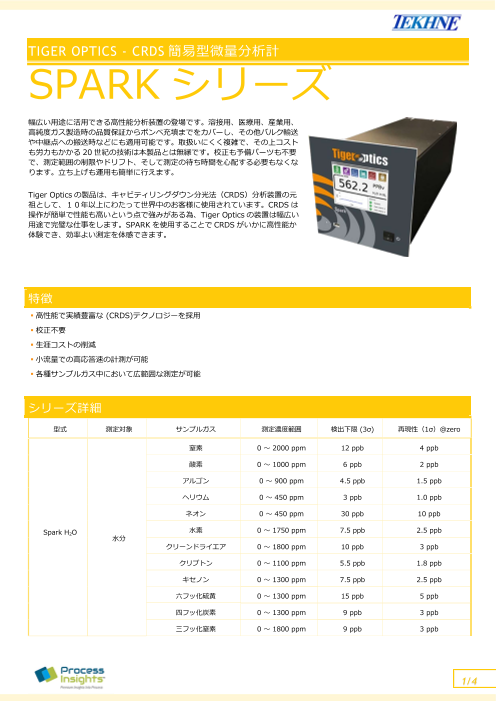

CRDS簡易型微量分析計Sparkシリーズカタログ

TIGER OPTICS - CRDS 簡易型微量分析計 SPARK シリーズ 幅広い用途に活用できる高性能分析装置の登場です。溶接用、医療用、産業用、 高純度ガス製造時の品質保証からボンベ充填までをカバーし、その他バルク輸送 や中継点への搬送時などにも適用可能です。取扱いにくく複雑で、その上コスト も労力もかかる 20 世紀の技術は本製品とは無縁です。校正も予備パーツも不要 で、測定範囲の制限やドリフト、そして測定の待ち時間を心配する必要もなくな ります。立ち上げも運用も簡単に行えます。 Tiger Optics の製品は、キャビティリングダウン分光法（CRDS）分析装置の元 祖として、１０年以上にわたって世界中のお客様に使用されています。CRDS は 操作が簡単で性能も高いという点で強みがある為、Tiger Optics の装置は幅広い 用途で完璧な仕事をします。SPARK を使用することで CRDS がいかに高性能か 体験でき、効率よい測定を体感できます。 特徴 ▪高性能で実績豊富な (CRDS)テクノロジーを採用 ▪校正不要 ▪生涯コストの削減 ▪小流量での高応答速の計測が可能 ▪各種サンプルガス中において広範囲な測定が可能 シリーズ詳細 型式 測定対象 サンプルガス 測定濃度範囲 検出下限 (3σ) 再現性（1σ）@zero 窒素 0 ～ 2000 ppm 12 ppb 4 ppb 酸素 0 ～ 1000 ppm 6 ppb 2 ppb アルゴン 0 ～ 900 ppm 4.5 ppb 1.5 ppb ヘリウム 0 ～ 450 ppm 3 ppb 1.0 ppb ネオン 0 ～ 450 ppm 30 ppb 10 ppb Spark H2O 水素 0 ～ 1750 ppm 7.5 ppb 2.5 ppb 水分 クリーンドライエア 0 ～ 1800 ppm 10 ppb 3 ppb クリプトン 0 ～ 1100 ppm 5.5 ppb 1.8 ppb キセノン 0 ～ 1300 ppm 7.5 ppb 2.5 ppb 六フッ化硫黄 0 ～ 1300 ppm 15 ppb 5 ppb 四フッ化炭素 0 ～ 1300 ppm 9 ppb 3 ppb 三フッ化窒素 0 ～ 1800 ppm 9 ppb 3 ppb 1/4

型式 測定対象 サンプルガス 測定濃度範囲 検出下限 (3σ) 再現性（1σ）@zero 二酸化炭素 0 ～ 600 ppm 550 ppb 180 ppb 窒素 0 ～ 500 ppm 7.5 ppb 2.5 ppb 酸素 0 ～ 250 ppm 7.5 ppb 2.5 ppb Spark H2O クリーンドライエア 0 ～ 450 ppm 7.5 ppb 2.5 ppb 水分 in CO2 一酸化炭素 0 ～ 480 ppm 7 ppb 2.5 ppb アルゴン 0 ～ 200 ppm 6 ppb 2.0 ppb 水素 0 ～ 400 ppm 6 ppb 2.0 ppb ヘリウム 0 ～ 125 ppm 4 ppb 1.3 ppb 窒素 0 ～ 80 ppm 7.5 ppb 2.5 ppb クリーンドライエア 0 ～ 80 ppm 7.5 ppb 2.5 ppb 水素 0 ～ 80 ppm 7.5 ppb 2.5 ppb Spark CH4 メタン 酸素 0 ～ 50 ppm 6 ppb 2.0 ppb ヘリウム 0 ～ 50 ppm 6 ppb 2.0 ppb アルゴン 0 ～ 70 ppm 6.5 ppb 2.2 ppb 窒素 0 ～ 2000ppm 120 ppb 40 ppb クリーンドライエア 0 ～ 2000ppm 120 ppb 40 ppb 酸素 0 ～ 1800 ppm 110 ppb 40 ppb Spark +CO 一酸化炭素 ヘリウム 0 ～ 1800 ppm 110 ppb 40 ppb アルゴン 0 ～ 1600 ppm 100 ppb 35 ppb 水素 0 ～ 2500 ppm 150 ppb 50 ppb 窒素 0 ～ 80 ppm 8 ppb 3 ppb Spark C2H2 アセチレン クリーンドライエア 0 ～ 80 ppm 8 ppb 3 ppb 酸素 0 ～ 70 ppm 7 ppb 2.5 ppb 窒素 0 ～ 1500 ppm 250 ppb 80 ppb クリーンドライエア 0 ～ 1500 ppm 250 ppb 80 ppb 酸素 0 ～ 1200 ppm 220 ppb 75 ppb Spark CO2 二酸化炭素 アルゴン 0 ～ 1200 ppm 220 ppb 75 ppb ヘリウム 0 ～ 1200 ppm 220 ppb 75 ppb 水素 0 ～ 2000 ppm 400 ppb 140 ppb その他の検査対象やガス種についてはお問い合わせください。 米国特許番号 7.277.177. 2/4

技術仕様 計測性能 測定範囲 前項 シリーズ詳細参照 検出下限（3σ/24h） 前項 シリーズ詳細参照 再現性（1σ 以上） ± 0.75% または検出下限の 1/3（大きい方） 精度 ± 4% または検出下限（大きい方） 応答速度 ３分以下（90%応答）※Spark CH4, CO2, C2H2, +CO は１分以下 動作環境 温度 10～40℃、湿度 30～80％RH (結露無きこと) 保管温度 –10°C ～ 50°C ガス関連仕様 接ガス部材質 316L SUS、表面粗さ 10 Ra ガス接続径（入口/出口） 1/4” VCR オス 入口側圧力 0.17~0.96MPa 流量 Spark H2O 最大 1.0 L/m（窒素中） Spark H2O in CO2 最大 1.4 L/m Spark CH4, CO2, C2H2, +CO 最大 0.7 L/m（窒素中）、ガス依存 サンプルガス ほとんどの不活性ガス、毒性ガスに対応（前項 シリーズ詳細参照） ガス温度 最高 60°C 寸法及び重量 標準型 222H × 218W × 599D mm 19 インチラック型 222H × 483W × 599D mm （最大 2 基のユニットを搭載可) 重量 (標準型) 14.5 kg 出力仕様 プラットフォーム マックスシリーズアナライザー アラーム ユーザープログラミング可能 x2、システムフォルト x1 (C 接点) 使用電源 90～240 VAC, 50/60 Hz 消費電力 最大 40 W 信号出力 4-20 mA （アイソレート） ユーザーインターフェイス 5.7” LCD タッチスクリーン、10/100 Base-T イーサーネット、RS-232、 Modbus TCP (オプション) 電機規格適正 CE マーク 3/4

オプション CRDS 簡易型微量分析計のオプションをご紹介します。 Serani™ Max Analyzer インターフェースソフトウェア ・離れた場所にいながら、イーサーネットまたは RS-232 経由で自分の パソコンから Spak H2O にアクセスできます。(Windows XP 以降の OS が必要です) ・ボタンを押すだけでデータの記録、グラフ化、解析を即時に行えま す。 ・簡単にデータ収集や他の機能のショートカットが選べます。 年次性能評価 ・簡単に遠隔で性能評価を行えるため、工場に装置を送付する 必要はありません。 ・年次評価により、対象機器は当初の性能を引き続き発揮でき ます。 ・QA/QC 規格に適合した評価証明書を最新のものに保つこと ができます。 設置・試運転 ・現地にて、装置の設置及び運転方法を有償にてご説明する ことも可能です。 ・適切な設置により、分析装置やサンプリングシステムに将 来問題が発生するリスクを削減できます。 ・長期的な運用時の安心及びコスト削減につながります。 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL：044-379-3697 FAX：044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL：06-6809-6565 FAX：06-6809-6566 □福岡 〒812-0016 福岡県福岡市博多区博多駅南 1-11-27 TEL: 092-477-7330 FAX: 092-477-7331 URL：https://www.tekhne.co.jp Mail：info@tekhne.co.jp 4/4
