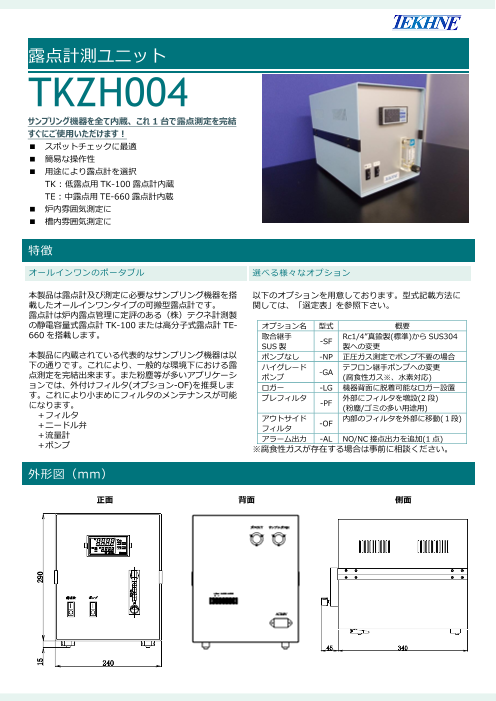

露点計測ユニット
TKZH004
サンプリング機器を全て内蔵、 これ 1台で露点測定を完結
すぐにご使用いただけます！
■ スポットチェックに最適
■ 簡易な操作性
■ 用途により露点計を選択
TK : 低露点用 TK-100 露点計内蔵
TE : 中露点用 TE-660 露点計内蔵
■ 炉内雰囲気測定に
■ 槽内雰囲気測定に
特徴
オールインワンのポータブル 選べる様々なオプション
本製品は露点計及び測定に必要なサンプリング機器を搭 以下のオプションを用意しております。型式記載方法に
載したオールインワンタイプの可搬型露点計です。 関しては、「選定表」を参照下
さい。
露点計は炉内露点管理に定評のある（株）テクネ計測製
の静電容量式露点計 TK-100 または高分子式露点計 TE- オプション名 型式 概要
660 を搭載します。 取合継手 Rc1/4”真鍮製(標準)から SUS304
-SF
SUS 製 製への変更
本製品に内蔵されている代表的なサンプリング機器は以 ポンプなし -NP 正圧ガス測定でポンプ不要の場合
下の通りです。これにより、一般的な環境下における露 ハイグレード テフロン継手ポンプへの変更
点測定を完結出来ます。また粉塵等が多いアプリケーシ -GA
ポンプ (腐食性ガス※、水素対応)
ョンでは、外付けフィルタ(オプション-OF)を推奨しま ロガー -LG 機器背面に脱着可能なロガー設置
す。これにより小まめにフィルタのメンテナンスが可能 プレフィルタ 外部にフィルタを増設(2 段)
になります。 -PF
(粉塵/ゴミの多い用途用)
＋フィルタ アウトサイド 内部のフィルタを外部に移動(１段)
＋ニードル弁 -OF
フィルタ
＋流量計 アラーム出力 -AL NO/NC 接点出力を追加(1 点)
＋ポンプ ※腐食性ガスが存在する場合は事前に相談ください。
外形図（mm）
正面 背面 側面
フロー図
特徴
サンプリング機器をすべて内蔵していますのでガス IN に
接続するだけでご使用いただけます。ガス OUT は必要に
応じて接続してください。
メンテナンスとして、定期的な露点計の校正及びフィル
タエレメントの交換及びポンプのダイヤフラムの交換が
必要です。粉塵等が多い場所ではフィルタのメンテナン
スを用意にするため、内部フィルタを外部に移動するオ
プション：外付けフィルタ（-OF）をご選択ください。
技術仕様
露点計計測ユニット仕様 サンプリング部仕様
品 名 ポータブル露点計 フィルタ MicraGold MG-161-1232
型 式 TKZH004-□□ (「選定表」参照) ポ ン プ 最大吐出圧力 50 kPa
240 W × 305H × 340 D mm
外形寸法 流 量 計 ニードルバルブ付流量計内蔵
(突起部除く)
重 量 8 kg TK-100 露点計
電 源 100 VAC, 50/60 Hz 型 式 TK-100TR
使用温湿度 5～45 ℃/ 95 ％RH 以下 結露なきこと 測定範囲 -100 ～ +20 ℃DP
使用流量 1～10 L/min 測定精度 ±2.0 ℃DP
配管接続 Rc1/4”
表示形式 4 桁 LCD TE-660 露点計
アナログ出力 4-20 mA (最大負荷抵抗 550 Ω) 型 式 TE-660TR
アラーム a 接点 1 点 (オプション-AL) 測定範囲 -60 ～ +20 ℃DP
ロ ガ ー T&D VR-71 (オプション-LG) 測定精度 ±2.0 ℃DP
選定表
型式：TKZH004-①-②…
TKZH004- 選定例
TK-100 露点計 -TK 1. TKZH004-TK-SF-NP
① 露点計
TE-660 露点計 -TE ①露点計：TK-100 露点計
以下行は追加オプション品です。（複数選択可） ②オプション：取合継手 SUS 製、ポンプなし
取合継手 SUS 製 -SF
ポンプなし -NP 2. TKZH004-TE
ハイグレードポンプ -GA ①露点計：TE-660 露点計
② オプション ロガー -LG ②オプション：なし
プレフィルタ -PF
アウトサイドフィルタ -OF
アラーム出力 -AL
本カタログは予告なく変更する場合があります。
