ポンプ内蔵壁掛型露点計盤　TKZH005

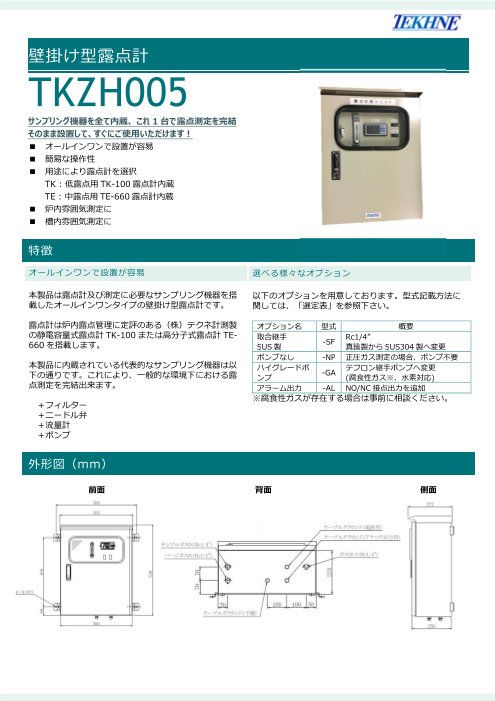

壁掛け型露点計 TKZH005 サンプリング機器を全て内蔵、 これ 1 台で露点測定を完結 そのまま設置して、すぐにご使用いただけます！ ■ オールインワンで設置が容易 ■ 簡易な操作性 ■ ⽤途により露点計を選択 TK : 低露点⽤ TK-100 露点計内蔵 TE : 中露点⽤ TE-660 露点計内蔵 ■ 炉内雰囲気測定に ■ 槽内雰囲気測定に 特徴 オールインワンで設置が容易 選べる様々なオプション 本製品は露点計及び測定に必要なサンプリング機器を搭 以下のオプションを⽤意しております。型式記載方法に 載したオールインワンタイプの壁掛け型露点計です。 関しては、「選定表」を参照下 さい。 露点計は炉内露点管理に定評のある（株）テクネ計測製 オプション名 型式 概要 の静電容量式露点計 TK-100 または高分子式露点計 TE- 取合継手 660 を搭載します。 SUS 製 -SF Rc1/4” 真鍮製から SUS304 製へ変更 ポンプなし -NP 正圧ガス測定の場合、ポンプ不要 本製品に内蔵されている代表的なサンプリング機器は以 ハイグレードポ 下の通りです。これにより、一般的な環境下における露 ンプ -GA テフロン継手ポンプへ変更 (腐食性ガス※、水素対応) 点測定を完結出来ます。 アラーム出⼒ -AL NO/NC 接点出⼒を追加 ※腐食性ガスが存在する場合は事前に相談ください。 ＋フィルター ＋ニードル弁 ＋流量計 ＋ポンプ 外形図（mm） 前面 背面 側面

フロー図 特徴 サンプリング機器をすべて内蔵していますので ガス IN に接続するだけで使⽤できます。必要に応じてガ ス OUT を接続してください。 定期的な露点計の校正及びフィルターエレメントの交換 及びポンプのダイヤフラムの交換が必要です。 パージラインを使って、標準ガスを⽤いて露点計の校正 や配管内部をパージすることが可能です。 技術仕様 露点計計測ユニット仕様 サンプリング部仕様 品 名 壁掛け型露点計 フィルター MicraGold MG-161-1232 型 式 TKZH005-□□ (「選定表」参照) ポ ン プ 最大吐出圧⼒ 50 kPa 外形寸法 500 W × 630 H × 250 D mm 流 量 計 ニードルバルブ付流量計内蔵 (突起部除く) 重 量 20 kg TK-100 露点計 電 源 100 VAC, 50/60 Hz 型 式 TK-100TR 使⽤温度 5 ℃〜45 ℃ 測定範囲 -100 〜 +20 ℃DP 使⽤流量 0.1〜20 L/min 測定精度 ±2.0 ℃DP 配管接続 Rc1/4” 表示形式 4 桁 LCD TE-660 露点計 アナログ出⼒ 4-20 mA (最大負荷抵抗 500 Ω) 型 式 TE-660TR 接 点 c 接点 1 点 (オプション-AL) 測定範囲 -60 〜 +20 ℃DP 測定精度 ±2.0 ℃DP 選定表 型式：TKZH005-①-②… TKZH005- 選定例 ① 露点計 TK-100 露点計 -TK 1. TKZH005-TK-SF-NP TE-660 露点計 -TE ①露点計：TK-100 露点計 以下⾏は追加オプション品です。（複数選択可） ②オプション：背面 SUS 製、ポンプなし 取合継手 SUS 製 -SF ② オプション ポンプなし -NP 2. TKZH005-TE ハイグレードポンプ -GA ①露点計：TE-660 露点計 アラーム出⼒ -AL ②オプション：なし 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区⼆子 6-14-10 TEL：044-379-3697 FAX：044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL：06-6809-6565 FAX：06-6809-6566 □福岡 〒812-0016 福岡県福岡市博多区博多駅南 1-11-27 TEL: 092-477-7330 FAX: 092-477-7331 URL：http://www.tekhne.co.jp Mail：info@tekhne.co.jp
