E+E アクセサリー 一覧表
フィルター(温湿度トランスミッター プローブ Φ12MM 型)
⾧期的な安定性を持続させるために、用途に応じて適切なフィルターを選択することが重要です。詳しくは、株式会
社テクネ計測までお問合せ下さい。
名称 仕様 概要 用途 型番
メンブレン 材質 (本体): ポリカーボネート 【空調用途標準品】 空調 HA010101
(フィルター): PTFE メンブレン 細かい粉塵に対しての保護に優れる 粉塵環境 (ライトグレー)
孔径: 1 µm 温度範囲: -40~80 °C (-40~176°F)
フィルター⾧: 34 mm (1.34“) HA010118
90%応答速度: 15 秒 (ブラック)
SUS 焼結 材質: SUS 焼結 【工業用途標準品】 産業プロセス管理 HA010103
孔径: 10µm 高圧・高温などの工業環境や高汚染環境 農業 (プラスチックプローブ)
フィルター⾧: 33 mm (1.30“) に適する 家畜小屋
温度範囲: -40~180 °C (-40~356°F) 結露環境には不適 HA010117
90%応答速度: 30 秒 (SUS プローブ)
PTFE 材質: PTFE 焼結 油が混在する汚染環境に適する 産業プロセス管理 H A 01 01 05
孔径: 50 µm 温度範囲: -40~180 °C (-40~356°F) 化学産業
フィルター⾧: 33 mm (1.30“) 90%応答速度: 14 秒 高汚染環境
結露環境には不適
金属グリッド 材質 (本体): ポリカーボネート 空調用途にて高湿度/結露環境、低汚染 空調管理 HA010106
(フィルター): SUS ワイヤーメッシュ 環境に適する ドライヤー (ライトグレー)
孔径: 30 µm 温度範囲: -40~120 °C (-40~248°F) 加湿装置
フィルター⾧: 33 mm (1.30“) 90%応答速度: 15 秒 HVAC HA010119
(ブラック)
SUS グリッド 材質 (本体): SUS 工業用途にて高湿度/結露環境、低汚染 産業プロセス管理 HA010109
(フィルター): SUS ワイヤーメッシュ 環境に適する クリーンルーム
孔径: 30 µm 温度範囲: -40~180 °C (-40~356°F)
フィルター⾧: 39 mm (1.54“) 90%応答速度: 15 秒
H2O2 材質: PTFE 焼結 H2O2環境向け触媒フィルター 製薬 HA010115
孔径: 50 µm 温度範囲: -40~180 °C (-40~356°F) バイオテック
フィルター⾧: 33 mm (1.30“) 90%応答速度: 14 秒 H2O2 殺菌
PTFE SUS 材質 (本体): ポリカーボネート 屋外・気象用途にて高汚染環境に適する 気象向け: (EE33- HA010114
(フィルター): PTFE メンブレン 温度範囲: -40~180 °C (-40~356°F) T17 及び EE33-T7) (PTFE SUS)
孔径: 2 µm 90%応答速度: 14 秒 常時高湿度環境
フィルター⾧: 39 mm (1.54“) 水浸入圧力 > 0.05 MPa 結露環境 HA010114ME
(PTFE メンブレン)
EE08 用 材質 (本体): ポリカーボネート 高湿度/結露環境、低汚染環境に適する 気象 HA010113
金属グリッド (フィルター): SUS ワイヤーメッシュ 温度範囲: -40~120 °C (-40~248°F) 空調管理
孔径: 30 µm 90%応答速度: 15 秒
フィルター⾧: 25 mm (1“)
1 / 11
Page2
SUS 材質: SUS 油中水分計および TEKHNEPort 専用 作動油 HA010110
穴径: Φ3 mm 潤滑油
フィルター⾧: 32 mm (1.26”) 絶縁油
SUS (小径) 材質: SUS 高汚染環境に適する 作動油 HA010111
穴径: Φ1.5 mm 油中水分計および TEKHNEPort 専用 潤滑油
フィルター⾧: 32 mm (1.26”) 絶縁油

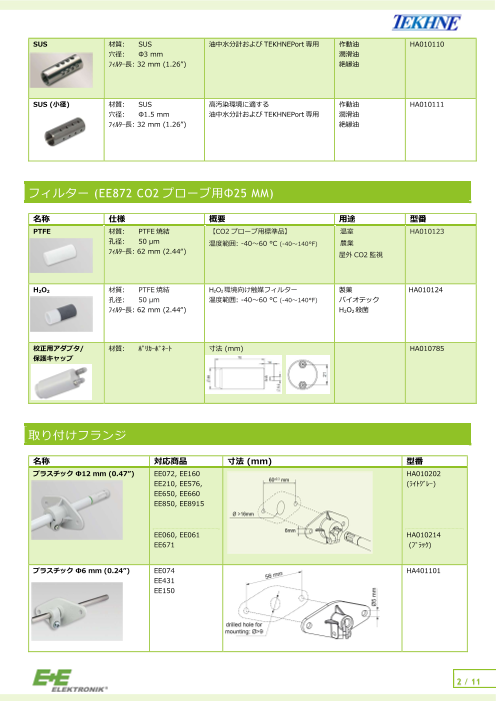

フィルター (EE872 CO2 プローブ用Φ25 MM)
名称 仕様 概要 用途 型番
PTFE 材質: PTFE 焼結 【CO2 プローブ用標準品】 温室 HA010123
孔径: 50 µm 温度範囲: -40~60 °C (-40~140°F) 農業
フィルター⾧: 62 mm (2.44“) 屋外 CO2 監視
H2O2 材質: PTFE 焼結 H2O2環境向け触媒フィルター 製薬 HA010124
孔径: 50 µm 温度範囲: -40~60 °C (-40~140°F) バイオテック
フィルター⾧: 62 mm (2.44“) H2O2 殺菌
校正用アダプタ/ 材質: ポリカーボネート 寸法 (mm) HA010785
保護キャップ
取り付けフランジ
名称 対応商品 寸法 (mm) 型番
プラスチック Φ12 mm (0.47”) EE072, EE160 HA010202
EE210, EE576, (ライトグレー)
EE650, EE660
EE850, EE8915
EE060, EE061 HA010214
EE671 (ブラック)
プラスチック Φ6 mm (0.24”) EE074 HA401101
EE431
EE150
2 / 11
Page3

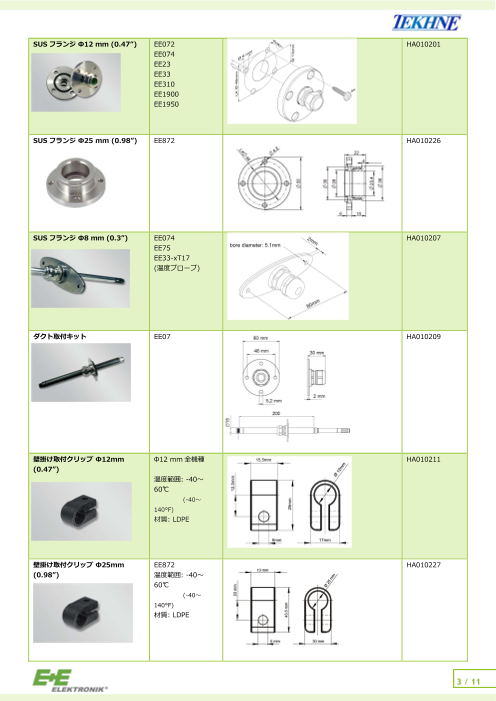

SUS フランジ Φ12 mm (0.47”) EE072 HA010201
EE074
EE23
EE33
EE310
EE1900
EE1950
SUS フランジ Φ25 mm (0.98”) EE872 HA010226
SUS フランジ Φ8 mm (0.3”) EE074 HA010207
EE75
EE33-xT17
(温度プローブ)
ダクト取付キット EE07 HA010209
壁掛け取付クリップ Φ12mm Φ12 mm 全機種 HA010211
(0.47”)
温度範囲: -40~
60℃
(-40~
140°F)
材質: LDPE
壁掛け取付クリップ Φ25mm EE872 HA010227
(0.98”) 温度範囲: -40~
60℃
(-40~
140°F)
材質: LDPE
3 / 11
Page4
SUS 壁掛け取付クリップ Φ12 mm EE1900, EE1950 HA010225
(0.47”) EE310
EE23
EE33
材質: SUS316L 相当
Immersion well EE074
EE431
EE461
EE462
EE471
R1/2” ISO 1/2” NPT
50 mm 真鍮 HA400101 HA400111
SUS HA400201 HA400211
100 mm 真鍮 HA400104 HA400114
SUS HA400204 HA400214
135 mm 真鍮 HA400102 HA400112
SUS HA400202 HA400212
285 mm 真鍮 HA400103 HA400113
SUS HA400203 HA400213
LC ディスプレイ
名称 対応商品 型番
LC ディスプレイ + カバー EE220 メタル D07M-EE220
ポリカーボネート D07P-EE220
EE23 メタル D03M-EE23
ポリカーボネート D03P-EE23
EE23-T5 メタル D05M-EE23T5
ポリカーボネート D05P-EE23T5
EE33 メタル D05M-EE33
電源供給ユニット
名称 対応商品 概要 型番
電源供給アダプター 供給電源: 24 VDC 全製 外部電源供給 AC-ADJP
品 100-240V AC / 50-60Hz 0.5A
4 / 11
Page5
交換用センサーエレメント
名称 対応商品 種類 型番
交換用センサーエレメント EE23 交換用湿度センサーエレメント FE09-HC01
EE310 (センサーコーティング有)
EE360 TE38
交換用温度センサーエレメント
センサーブロック
名称 対応商品 概要 型番
センサーブロック EE33 / EE310 / EE23 サイズ: Φ34 x 66L mm TE-SB
EE371 / EE375 配管ネジ: 1/8 Rc
EE354 材質: アルミニウム
TE-660
防水ガード
湿度が高く結露がある、屋外で使用する用途では、センサプローブは水滴から保護されている必要があります。
名称 対応商品 概要 型番
防水ガード Φ12 mm 全機種 保護キャップΦ85 mm(3.35 ") HA010503
固定ケーブルグランドでプローブに接続します
保護キャップ
名称 対応商品 概要 型番
Φ12mm プローブ用保護キャップ 全Φ12mm プローブ 使用環境周辺の清掃/殺菌時にセンサ検知部を保護 HA010783
温度範囲:-40~80℃
⾧さ:50.4mm
Φ :12.5mm
5 / 11
Page6
ラジエーションシールド
屋外用途の場合、計測器には雨/雪/氷からの保護のためにラジエーションシールドの設置を推奨します。
これにより自然換気をすることができ、太陽光によるプローブ検知部のオーバーヒートを大幅に防ぎ、測定の安定性
が実現されます。すべての E+E 製ラジエーションシールドは、壁およびポールへの取り付けに適しています。
名称 対応商品 寸法/概要 型番
EE210 用 ラジエーションシールド EE210-xT13 例: HA010506 HA010501
(アウトドア型)
Φ12mm (0.47”) プローブ用 EE23, EE310, EE210 HA010502
ラジエーションシールド (リモートプローブ型)
(固定留め金具(M20x1.5)付)
EE060, EE061,
EE07, EE072,
EE08-xE8
EE33-xT17
(湿度プローブ) 取付オプション:
壁取付:
Φ6mm (0.24”) プローブ用 EE33-xT17 HA010506
ラジエーションシールド (温度プローブ),
(ねじ込み式ネジ (M16x1.5) および EE08-xE11
追加ケーブルグランド付き)
ポール取付:
34-68 mm (1.3”-2.7”)
EE872 用 EE872 HA010510
ラジエーションシールド
6 / 11
Page7
取付/接続補助器具
名称 対応商品 寸法/概要 型番
DIN レール取付用ブラケット EE220 HA010203
EE23
EE310
EE360
※プラスチック筐体のみ
SUS コンジットアダプター ケーブルグランド M16x1.5 アダプター HA011101
M16x1.5 仕様の製品 ½“ NPT (US コンジットフィッティング)
プラスチックコンジットアダプター ケーブルグランド M16x1.5 アダプター HA011110
M16x1.5 仕様の製品 ½“ NPT (US コンジットフィッティング)
m16x1,5
1 /2“
高圧対応接続ねじ EE33-xT4, T5, T7, 耐圧最大 2 MPa 対応プローブ
T17 Φ12mm (0.47“)プローブ HA011102P: G ½“ネジ
EE310-xT1, T2, T5, HA011103P: NPT ½“ネジ
T24 HA011106P: R ½“ネジ
Φ6mm (0.24“)プローブ HA011104P: G ½“ネジ
HA011105P: NPT ½“ネジ
HA011107P: R ½“ネジ
圧力接続セット EE600 PVC ホース 2m HA011304
EE610 (ABS 圧力接続ニップル 2 個付属)
7 / 11
Page8
インターフェイスケーブル / コンバーター
名称 対応商品 概要 型番
RS232 USB コンバーター RS232 対応 全製品 RS232 から USB へ変換用ハイスピードコンバータ HA020110JP
ー
EE07 用 E2 - RS232 コンバーター EE07 E2 インターフェイスから RS232 へ HA011001
変換用コンバーター
コネクタ A: M12
コネクタ B: DB9 (メス)
ケーブル⾧: 2m (6.6ft)
EE03 用 E2 - RS232 コンバーター EE03 E2 インターフェイスから RS232 へ HA011002
変換用コンバーター
コネクタ A: 4 ピン基盤コネクタ接続
コネクタ B: DB9 (メス)
ケーブル⾧: 2m (6.6ft)
EE08 用 E2 - RS232 コンバーター EE08 E2 インターフェイスから RS232 へ HA011005
変換用コンバーター(校正用ソフトウェアも含みます
コネクタ A: 基盤コネクタ接続/M12 ケーブル接続
コネクタ B: DB9 (メス)
ケーブル⾧: 2m (6.6ft)
終端未加工 RS232 EE33 ねじ端子接続用 RS232 インターフェイスケーブル HA010301
インターフェイスケーブル コネクタ A: DB9 (メス)
コネクタ B: フライリード
ケーブル⾧: 2m (6.6ft)
RS232 インターフェイスケーブル EE33 RS232 インターフェイスケーブル HA010304
EE371 コネクタ A: DB9 (メス)
EE381 コネクタ B: 6 ピン基盤コネクタ接続
ケーブル⾧: 2m (6.6ft)
RS232 インターフェイス EE33 コネクタオプション C06 付き RS232 インターフェ HA010311
イスケーブル
コネクタ A: DB9 (メス)
コネクタ B: M12
ケーブル⾧: 2m (6.6ft)
8 / 11
Page9
USB Modbus EE354 PC 校正用 HA011013
コンフィグレーションアダプター TE-660
EE364 コネクターA: USB
EE072 コネクターB: M12 HA011018
EE074
EE671
EE872
USB コンフィグレーションアダプター EE10 digital PC 校正用 HA011066
EE160 digital
EE210, コネクターA: USB
EE210-xT13, コネクターB: 10 ピン基盤コネクタ接続
EE211,
EE4x1 digital
EE600 digital
EE610 digital
EE650, EE660,
EE800, EE820, EE850
USB コンフィグレーションアダプター EE1900, EE1950 PC 校正用 HA011017
コネクターA: USB
コネクターB: 10 ピン基盤コネクタ接続
コネクター
名称 対応商品 概要 型番
フランジカップリング、5 ピン EE060-xE9 M12x1 フランジカップリング HA010705
EE07 L = 50mm (2“)
EE072
EE074
EE871
フランジカップリング、8 ピン EE08-xE11 M12x1 フランジカップリング HA010703
EE364
コネクタ、4 ピンソケット EE07, M12x1 ケーブルコネクター、4 ピン HA010707
EE060-xE9 耐久規格:IP67
EE820, EE741
EE072, EE074
HUMLOG20 E
9 / 11
Page10
コネクタ、5 ピンソケット EE33-E4/E7 M12x1 ケーブルコネクター、5 ピン HA010708
EE23-E4 耐久規格:IP67
EE75-E4/E6
EE310 / EE360:
-E4,E6
EE354, TE-660TR
EE671-xT15
EE77x モデル Q
EE872, EE8915
コネクタ、8 ピンソケット EE08-xE11 M12x1 ケーブルコネクター、8ピン HA010704
EE364 耐久規格:IP67
コネクタ、5 ピンプラグ EE310 / EE360: M12x1 ケーブルコネクター、5 ピン HA010706
-E5, E6 耐久規格:IP67
参考用プローブ
名称 対応商品 概要 型番
リファレンスプローブ EE220 固定出力値付 EE07 プローブ (2 本セット) HA010403
EE220 の確認用に使用 (英文試験成績書付)
プローブ 1: 90% RH / 5 °C (41°F)
プローブ 2: 10% RH / 45 °C (113°F)
ケーブル
名称 対応商品 概要 型番
EE220/EE244 用 接続ケーブル EE07 - EE220/EE244 5 ピン、M12x1 プラグソケット HA010801(2m / 6.6ft)
EE244 シールド(シールド接続 5 ピン)、PUR HA010802 (5m / 16.4ft)
HA010803 (10m / 32.8ft)
接続ケーブル、5 ピン HUMLOG20 E 5 ピン、M12x1 プラグソケット、 HA010816 (2m / 6.6ft)
EE771, EE772 シールド (シールド接続 5 ピン)、PUR HA010817 (5m / 16.4ft)
EE776 HA010818 (10m / 32.8ft)
10 / 11
Page11
接続ケーブル、5 ピン EE07 5 ピン、 HA010819 (1.5m / 4.9ft)
EE060 type E9 M12x1 ソケット HA010820 (5m / 16.4ft)
EE072, EE074,EE354, -自由端子、 HA010821 (10m / 32.8ft)
TE-660TR, EE8915 シールド、PUR
EE671 モデル T15
EE820, EE872,
EE8915
接続ケーブル、8 ピン EE08-xE11 8 ピン、 HA010322 (1.5m / 4.9ft)
EE364 M12x1 ソケット HA010323 (3m / 9.8ft)
-自由端子、 HA010324 (5m / 16.4ft)
シールド、PUR HA010325 (10m / 32.8ft)
TEKHNEPort-Oil / EE100Ex-T23 M12 接続ケーブル HA010826 (2m / 6.6ft)
TEKHNEPORT 用 接続ケーブル 5 ピン、M12x1 プラグソケット、
シールドなし、PUR
TEKHNEPort-Oil HA010813 (2m / 6.6ft)
TEKHNEPort HA010814 (5m / 16.4ft)
HA010815 (10m / 32.8ft)
保護キャップ M12 メスコネクタ HA010781
保護キャップ M12 オスコネクタ HA010782
T-カプラ M12-M12 EE072 T カプラ M12 HA030204
EE074 オスコネクタ 1
EE671 メスコネクタ 2
EE820 5 ピン
EE872
Humlog 20
