OEM用 コンパクトオイル中水分計 EE364

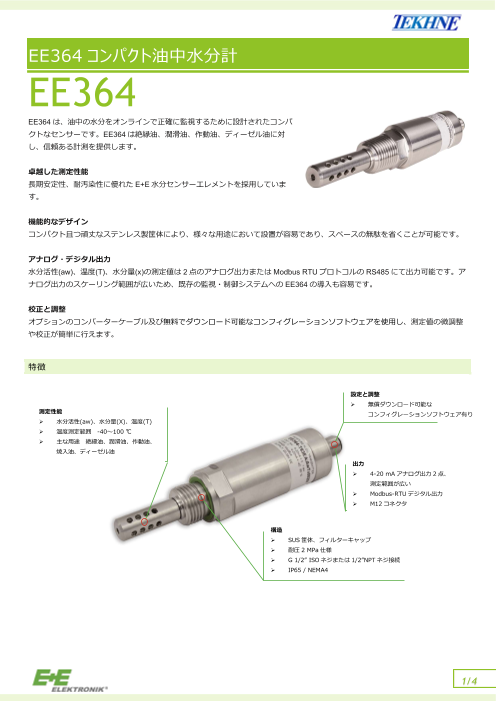

EE364 コンパクト油中水分計 EE364 EE364 は、油中の水分をオンラインで正確に監視するために設計されたコンパ クトなセンサーです。EE364 は絶縁油、潤滑油、作動油、ディーゼル油に対 し、信頼ある計測を提供します。 卓越した測定性能 ⾧期安定性、耐汚染性に優れた E+E 水分センサーエレメントを採用していま す。 機能的なデザイン コンパクト且つ頑丈なステンレス製筐体により、様々な用途において設置が容易であり、スペースの無駄を省くことが可能です。 アナログ・デジタル出力 水分活性(aw)、温度(T)、水分量(x)の測定値は 2 点のアナログ出力または Modbus RTU プロトコルの RS485 にて出力可能です。ア ナログ出力のスケーリング範囲が広いため、既存の監視・制御システムへの EE364 の導入も容易です。 校正と調整 オプションのコンバーターケーブル及び無料でダウンロード可能なコンフィグレーションソフトウェアを使用し、測定値の微調整 や校正が簡単に行えます。 特徴 設定と調整  無償ダウンロード可能な 測定性能 コンフィグレーションソフトウェア有り  水分活 性(aw)、水分量(X)、温度(T)  温度測 定範囲 -40～100 ℃  主な用 途 絶縁油、潤滑油、作動油、 焼入油 、ディーゼル油 出力  4-20 mA アナログ出力 2 点、 測定範囲が広い  Modbus-RTU デジタル出力  M12 コネクタ 構造  SUS 筐体、フィルターキャップ  耐圧 2 MPa 仕様  G 1/2” ISO ネジまたは 1/2”NPT ネジ接続  IP65 / NEMA4 1/4

水分活性(AW) / 水分量(PPM)測定 オイル中水分には、相対水分、絶対水分があります。 ・水分活性(aw)とは、相対的オイル中水分量です。これはある温度においてオイル中に溶解可能な水分総量に対する実際の溶解量 の比です。オイルの種類に関係なく、ある温度においてどれだけ飽和に近いかを表すものです。 aw = 0 とは、オイルが完全に乾燥している状態を表し、aw = 1 とは、オイルが水分飽和している状態を表します。 EE360 は水分活性を直接計測します。 ・水分量(ppm)とは、オイル中に存在する水分と同等の絶対的オイル中水分量であり、ppm で表します。これは温度に依存するこ とのない量であり、飽和量にどれだけ近いかを示す為には温度との相関が必要です。 EE360 では水分活性と温度から ppm を算出します。この算出の為には各オイルに対する個別のパラメーター設定が必要です。 外形図・電気接続図（ｍｍ/inch） アナログ出力 1 アナログ出力 2 アクセサリー M12 8 ピンコネクター HA010704 8 ピンケーブル 1.5 ｍ HA010322 8 ピンケーブル 5 ｍ HA010324 8 ピンケーブル 10 ｍ HA010325 コンフィグレーションソフトウェア EE-PCS EE-PCS (www.epluse.com/EE364 にて無料ﾀﾞｳﾝﾛｰﾄﾞ可) Modbus 用 USB コンバーターケーブル (EE-PCS 接続可) HA011013 2/4

技術仕様 水分活性/水分量仕様 測定範囲 0～1 aw 、0～100,000 ppm (ppm 出力の場合、温度範囲は 0～100 ℃になります) 精度 1) ±0.02 aw (20 ℃、0～0.9 aw にて) ±0.03 aw (20 ℃、0.9～1 aw にて) 応答速度 10 分以下（90 %応答、油温 20 ℃にて) 温度仕様 最大動作範囲 -40～100 ℃ 精度 1) ±0.2 ℃ (油温 20 ℃にて) 分解能 0.01 ℃ 出力仕様 アナログ出力（接点変更可能） 4–20 mA(3 線式)ｘ2 点 RL<500 Ω 分解能 2 μA デジタル出力 RS485 プロトコル Modbus RTU 工場出荷時設定 ボーレート:96002)、パリティ:even、ストップビット:1、Modbus アドレス:234 一般仕様 供給電源 3) 10*-28 VDC *10 V+0.02*RL 消費電力 20 mA+負荷電流 電気接続 M12x1 8 ピンプラグ 耐圧力範囲 0-2 MPa 筐体材質 SUS316L 相当 耐環境性 IP65 / NEMA 4 フィルター材質 SUS 油温範囲 HM1: -40～80 ℃ / HM2: -40～100 ℃ 動作温度 HM1: -40～60 ℃ / HM2:-40～80 ℃ 保管温度 -40～60 ℃ 電気規格適正 EN 61326-1 EN 61326-2-3 工場環境 FCC Part15 Class A ICES-003 Class A 1) 精度は、信頼係数 k = 2 を用いた不確かさによる工場校正が含まれております。精度は EA-4/02 およびＧＵＭ（計測における不確かさの表現ガイド）に基づき計算されてます。 2) 対応するボーレート:9600、19200、38400。通信設定の詳細や取扱説明書、アプリケーションノートは E+E 社 Web サイトよりご覧頂けます。www.epluse.com/EE364 3) 米国カナダ class 2 必須 モドバスコード一覧表 レジスタアドレス プロトコルアドレス 測定値 32Bit Float 30052 0x33 水分活性 aw 30054 0x35 含水量 X ppm 30026 0x19 温度 Tx 60101 0x64 パラメーターA (write) 60103 0x66 パラメーターB (write) 16Bit Float 60001 0x00 Slave-ID 60002 0x01 RS485 セッティング 3/4

EE364 オイル中水分計型番選定表 下記の①～⑪に型番を入れてください。 EE364－①②③④⑤⑥⑦⑧⑨⑩⑪ 基本モデル EE364- 1/2”Gネジ PA1 ①接続ネジ径 1/2”NPTネジ PA2 ②油温最大測定範囲 最大100℃まで HM2 無し 番号記載無し ③センサーエレメント センサーリード保護 C2 SUS (標準品)　(流量 < 1 m/s) F13 ④フィルター SUS小径 (流量 > 1 m/s) F18 なし AC0 ⑤M12　8ピンコネクター あり AC2 以下行は　金額の追加は発生しませんが、必要なスペックですので最終行まで選択してください。 水分活性 aw 番号記載無し ⑥アナログ出力　ch1(単位) 水分量 x (ppm) MA70 温度　　　　　 　　Ｔ　（℃） MA1 0 番号記載無し ⑦アナログ出力　ch1(測定範囲下限) その他 SALxx ("xx"に具体的に数値を記入してください) 1 番号記載無し ⑧アナログ出力　ch1(測定範囲上限) その他 SAHxx ("xx"に具体的に数値を記入してください) 温度　　　　　 　　Ｔ　（℃） ⑨アナログ出力　ch2(単位) 水分活性 aw MB67 水分量 x (ppm) MB70 -20 ⑩アナログ出力　ch2(測定範囲下限) その他 SBLxx ("xx"に具体的に数値を記入してください) 80 ⑪アナログ出力　ch2(測定範囲上限) その他 SBHxx ("xx"に具体的に数値を記入してください) Metric (SI) U1 ⑫ユニット (Modbus RTU) Non-metric U2 ミネラル絶縁油 番号記載無し ⑬オイルパラメータ（水分量計算用） その他 PPMxx ("xx"に具体的に数値を記入してください) 1) 番号記載無しと記載されている箇所では、番号を記載しない場合そのモデルが選定されます。 オプション品 AC電源アダプター AC-ADJP 8ピンケーブル　1.5ｍ HA010322 8ピンケーブル　5ｍ HA010324 8ピンケーブル　10ｍ HA010325 試験成績書(aw) TKN-TR 校正証明書(aw) TKN-KAW 型番選定例 EE364-PA1HM2F13AC2U1 オプション：HA010322、TKN-TR 　　①接続ネジ径・・・1/2”Gネジ ⑧アナログ出力　ch2(単位)・・・温度 　　②油温最大測定範囲・・・最大100℃まで ⑨アナログ出力　ch2(測定範囲下限)・・・-20 　　③フィルター・・・SUS (標準品)　(流量 < 1 m/s) ⑩アナログ出力　ch2(測定範囲上限)・・・80 　　④M12コネクタ・・・あり ⑪ユニット (Modbus RTU)・・・Metric (SI) 　　⑤アナログ出力　ch1(単位)・・・水分活性 　　⑥アナログ出力　ch1(測定範囲下限)・・・0 オプション・・8ピンケーブル　1.5 ｍ、試験成績書 　　⑦アナログ出力　ch1(測定範囲上限)・・・1 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A TEL: 092-477-7330 FAX: 092-477-7331 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp 4/4
