低温度点での結露を防止!結露防止監視モニター
● 結露する前にリレー出力が予備警報を発出
● 粉塵耐性
● 小型且つ設置が容易
● LEDステータス表示
■EE046は、低温度点での結露を防止するために使用する結露防止監視モニターです。平面・ダクト・最大50 mmの配管に簡易に取り付け可能です。湿度検知部には、薄膜技術を駆使したHC105 SMD湿度センサーが採用されています。
関連メディア
このカタログについて
ドキュメント名 | 結露防止監視モニター EE046 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 787.6Kb |
登録カテゴリ | |
取り扱い企業 | 株式会社テクネ計測 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

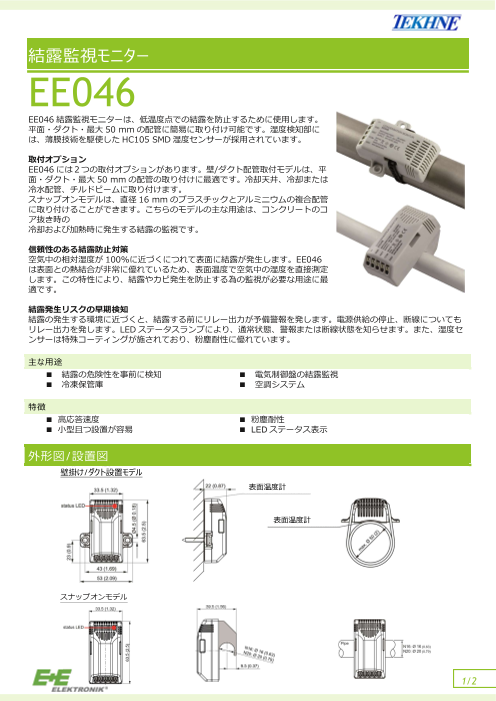

Page1
結露監視モニター
EE046
EE046 結露監視モニターは、低温度点での結露を防止するために使用します。
平面・ダクト・最大 50 mm の配管に簡易に取り付け可能です。湿度検知部に
は、薄膜技術を駆使した HC105 SMD 湿度センサーが採用されています。
取付オプション
EE046 には2つの取付オプションがあります。壁/ダクト配管取付モデルは、平
面・ダクト・最大 50 mm の配管の取り付けに最適です。冷却天井、冷却または
冷水配管、チルドビームに取り付けます。
スナップオンモデルは、直径 16 mm のプラスチックとアルミニウムの複合配管
に取り付けることができます。こちらのモデルの主な用途は、コンクリートのコ
ア抜き時の
冷却および加熱時に発生する結露の監視です。
信頼性のある結露防止対策
空気中の相対湿度が 100%に近づくにつれて表面に結露が発生します。EE046
は表面との熱結合が非常に優れているため、表面温度で空気中の湿度を直接測定
します。この特性により、結露やカビ発生を防止する為の監視が必要な用途に最
適です。
結露発生リスクの早期検知
結露の発生する環境に近づくと、結露する前にリレー出力が予備警報を発します。電源供給の停止、断線についても
リレー出力を発します。LED ステータスランプにより、通常状態、警報または断線状態を知らせます。また、湿度セ
ンサーは特殊コーティングが施されており、粉塵耐性に優れています。
主な用途
■ 結露の危険性を事前に検知 ■ 電気制御盤の結露監視
■ 冷凍保管庫 ■ 空調システム
特徴
■ 高応答速度 ■ 粉塵耐性
■ 小型且つ設置が容易 ■ LED ステータス表示
外形図/設置図
壁掛け/ダクト設置モデル
表面温度計
表面温度計
スナップオンモデル
1/2
Page2
技術仕様
測定仕様
測定範囲 10~100 % RH
アラーム閾値 90±3 % (20 ℃、24 V AC/DC にて)
ヒステリシス
Hysteresis
5 %RH
85±3 %RH 90±3 %RH
温度検知応答速度 90%応答 3 分以下
湿度検知応答速度 90%応答 25 秒以下
出力仕様
リレー接点 C 接点 1 点
リレー電源容量 最大 24 V AC/DC 、1A
接点機能
湿度閾値以上、電源断時 結露側 接点 ON(NC)
湿度閾値以下、電源通電時 非結露側接点 ON(NO)
一般仕様
供給電源 24 V AC/DC±20%
消費電流 6 mA 以下 (24 VDC にて)、
10 mA 以下(24 VAC にて)
リレーステータス表示 赤色 LED
電気接続 5 極、プッシュイン・ターミナル (線径最大 1.5mm2(AWG16))
センサー保護 特殊コーティング、光沢仕上げ
耐環境性 IP40
筐体材質 ポリカーボネート、UL94-V2 承認
電機規格適性 EN61326-1 EN61326-2-3 工業環境
FCC Part15 クラス A ICES-003 クラス A
動作温度 0~50 ℃
保管温度 -20~70 ℃
重量 壁掛け/ダクト設置モデル 約 60 g
スナップオンモデル 約 80 g
EE046 結露監視モニター型式選定表
下記の①②に型番を入れてください。
本体型番:EE046-①②
基本モデル 結露防止監視モニター EE046-
壁掛け/ダクト T11
①設置タイプ
スナップオン T25
②配管径 16 mm N16
※スナップオン(T25)モデル選定時のみ 20 mm N20
