測定原理にはNDIR方式(非分散型赤外吸収式)を採用！ OEM機器への組込み、HVAC、農業用関連機器に！
● CO2測定器として経済産業省が推奨する検知原理が光学式のセンサー
● CO2自動校正機能（自動補正機能）付帯
● 画期的長期安定性
● 温度/圧力補正機能
● 低消費電力
● コンパクト(45 mm*22 mm*15 mm)
■EE894は、換気制御、一般ビル空調管理用途に適したCO2/温度/湿度/
微差圧用デジタルセンサーモジュールです。
■経年劣化を補正する為にE+E独自の2波長NDIR方式のCO2センサーを採用
しています。
■汚染にも強く長期的な安定を提供致します。CO2計測に加え、湿度(RH)、
温度(T)また微差圧(p)の計測もできます。
【基本情報】
測定原理：二波長非分散形赤外線方式 (NDIR)
＜CO2＞
測定範囲：0-2000/0-5000/0-10000 ppm
精 度：0-2000 ppm <±(50 ppm +指示値 2 %)
0-5000 ppm <±(50 ppm +指示値 3 %)
0-10000 ppm <±(100 ppm +指示値 5 %)
＜湿度＞
動作範囲：0 ～ 95 %RH (結露なきこと)
＜微差圧＞
動作範囲：70 kPa ～ 110 kPa
＜温度＞
動作範囲：-40～60 ℃
＜一般仕様＞
出 力：I2C または E2
電 源：4.75 ～7.5 VDC
【用途/実績例】
● OEM用CO2計
● 換気制御
● ビル空調管理
● データロガーおよびハンディー機器
● 無線トランスミッター
他多岐にわたる
関連メディア
このカタログについて
| ドキュメント名 | CO2/温度/湿度/微差圧用デジタルセンサーモジュールEE894 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.5Mb |
| 取り扱い企業 | 株式会社テクネ計測 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

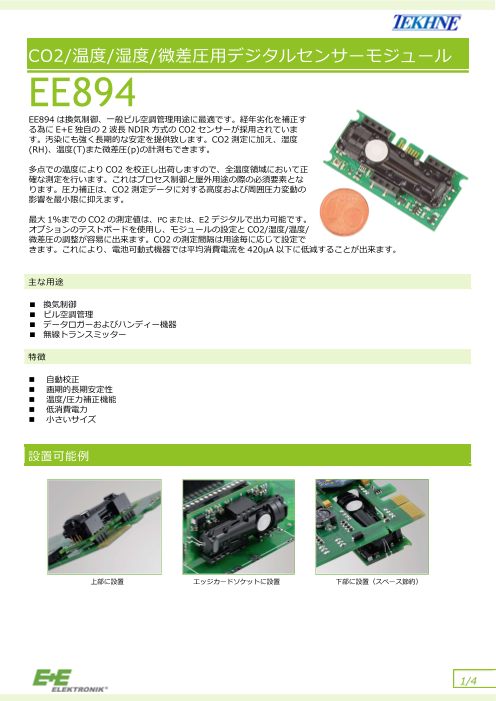

Page1
CO2/温度/湿度/微差圧用デジタルセンサーモジュール
EE894
EE894 は換気制御、一般ビル空調管理用途に最適です。経年劣化を補正す
る為に E+E 独自の 2 波⾧ NDIR 方式の CO2 センサーが採用されていま
す。汚染にも強く⾧期的な安定を提供致します。CO2 測定に加え、湿度
(RH)、温度(T)また微差圧(p)の計測もできます。
多点での温度により CO2 を校正し出荷しますので、全温度領域において正
確な測定を行います。これはプロセス制御と屋外用途の際の必須要素とな
ります。圧力補正は、CO2 測定データに対する高度および周囲圧力変動の
影響を最小限に抑えます。
最大 1%までの CO2 の測定値は、I²C または、E2 デジタルで出力可能です。
オプションのテストボードを使用し、モジュールの設定と CO2/湿度/温度/
微差圧の調整が容易に出来ます。CO2 の測定間隔は用途毎に応じて設定で
きます。これにより、電池可動式機器では平均消費電流を 420μA 以下に低減することが出来ます。
主な用途
■ 換気制御
■ ビル空調管理
■ データロガーおよびハンディー機器
■ 無線トランスミッター
特徴
自動校正
画期的⾧期安定性
温度/圧力補正機能
低消費電力
小さいサイズ
設置可能例
上部に設置 エッジカードソケットに設置 下部に設置（スペース節約）
1/4
Page2
接続図 / 外形図 (MM/INCH)
EE894 コンパクト
nc……接続なし
dnc……接続禁止
EE894 標準
nc……接続なし
dnc……接続禁止
2/4
Page3
技術仕様
CO2
測定原理 二波⾧非分散形赤外線方式 (NDIR)
測定範囲 0-2000/0-5000/0-10000 ppm
精度(1013 hPa、25 ℃において)1) 0-2000 ppm <±(50 ppm +読値 2 %)
0-5000 ppm <±(50 ppm +読値 3 %)
0-10000 ppm <±(100 ppm +読値 5 %)
応答速度（90 %応答） 105 秒 (測定値を平均化した場合)
60 秒 (測定値を平均化しない場合）2)
温度影響 約±(1+CO2(ppm)/1000) ppm/℃ (-20～40℃の場合)
校正頻度 3) 5 年以下
測定時間間隔 15 秒～1 時間（調整可能/工場出荷設定:15 秒）
湿度
動作範囲 0 ～ 95 %RH (結露なきこと)
精度(25 ℃において) ± 3 %RH (20～80 %RH において)
微差圧
動作範囲 70 kPa ～ 110 kPa
精度(25 ℃において) ± 0.2 kPa (20～80 %RH において)
温度影響 ± 0.0015 kPa/℃
温度
動作温度 -40～60 ℃
精度(25 ℃において) ± 0.5 ℃
一般仕様
デジタル出力 I²C または E2
供給電源 4.75 ～7.5 VDC
平均消費電力 4) 420 μA (測定間隔:1 時間の場合)
(25 ℃、供給電源 5 V において) 3.2 mA (測定間隔:15 秒の場合）
最大電流
ウォームアップ 測定時 スリープモード
電気接続 コンタクトピン、エッジカードソケット（例:タイプ MEC1-108-2）
動作/保管条件 -40～60 ℃、0～95 %RH(結露なきこと)、70～110 kPA
1) 出力平均化のために測定値を平均化した場合
2) I²C 用のみ
3) 一般空調用途での使用の場合
4) 平均消費電力は CO2 の測定間隔により異なります
アクセサリー/交換用パーツ
コンフィグレーションソフトウェア EE-PCS (www.epluse.com/EE820 よりダウンロード可)
3/4
消費電流 (mA)
Page4
EE894 CO2/湿度/温度/微差圧用デジタルセンサーモジュール型番選定表
型番選定リスト
下記の①～④に型番を入れて下さい。
EE894-①②③④
0-2000ppm EE894-HV1
①測定範囲 0-5000ppm EE894-HV2
0-1% (0-10000ppm) EE894-HV3
コンパクト
②サイズ
標準 PCB8
③設置方法 はんだ付け E25
※②サイズ：コンパクト選定時のみ スペーサー E26
I2Cインターフェイス
④出力
E2インターフェイス J2
型番選定例
EE894-HV1J2
①CO2 測定範囲・・・ 0-2000ppm
②出力・・・ E2 インターフェイス
③サイズ・・・ コンパクト
④出力・・・ I2C
本カタログは予告なく変更する場合があります。
株式会社テクネ計測
□本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10
TEL:044-379-3697 FAX:044-379-4105
□大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4
TEL:06-6809-6565 FAX:06-6809-6566
□福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A
TEL: 092-477-7330 FAX: 092-477-7331
URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp
4/4
