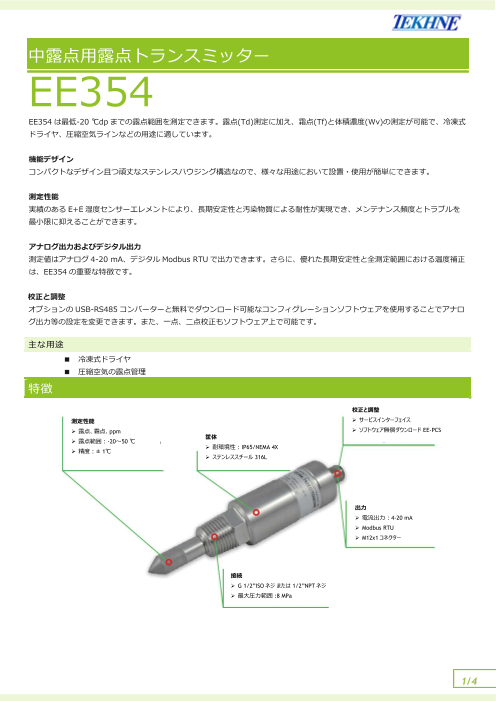

中露点用露点トランスミッター
EE354
EE354 は最低-20 ℃dp までの露点範囲を測定できます。露点(Td)測定に加え、霜点(Tf)と体積濃度(Wv)の測定が可能で、冷凍式
ドライヤ、圧縮空気ラインなどの用途に適しています。
機能デザイン
コンパクトなデザイン且つ頑丈なステンレスハウジング構造なので、様々な用途において設置・使用が簡単にできます。
測定性能
実績のある E+E 湿度センサーエレメントにより、⾧期安定性と汚染物質による耐性が実現でき、メンテナンス頻度とトラブルを
最小限に抑えることができます。
アナログ出力およびデジタル出力
測定値はアナログ 4-20 mA、デジタル Modbus RTU で出力できます。さらに、優れた⾧期安定性と全測定範囲における温度補正
は、EE354 の重要な特徴です。
校正と調整
オプションの USB-RS485 コンバーターと無料でダウンロード可能なコンフィグレーションソフトウェアを使用することでアナロ
グ出力等の設定を変更できます。また、一点、二点校正もソフトウェア上で可能です。
主な用途
■ 冷凍式ドライヤ
■ 圧縮空気の露点管理
特徴
校正と調整
測定性能 サービスインターフェイス
露点、霜点、ppm ソフトウェア無償ダウンロード EE-PCS
筐体
露点範囲:-20～50 ℃
耐環境性:IP65/NEMA 4X
精度:± 1℃
ステンレススチール 316L
出力
電流出力:4-20 mA
Modbus RTU
M12x1 コネクター
接続
G 1/2”ISO ネジ または 1/2”NPT ネジ
最大圧力範囲 :8 MPa
1/4
外形図（mm/inch）
本体
ISO G1/2” NPT 1/2”
センサーブロック
G1/2” タイプ（オプション）
電気接続図
プラグ
1. 電源 V+
2. アナログ出力 4-20 mA＋
3. 電源・アナログ共通 GND
4. RS485 A (=D+)
5. RS485 B (=D-)
アクセサリー/交換パーツ
M12x1 5 ﾋﾟﾝ メスコネクタ― (ユーザー結線用) HA010708
M12x1 5 ﾋﾟﾝ ソケット用接続ケーブル － シールド線、1.5m HA010819
M12x1 5 ﾋﾟﾝ ソケット用接続ケーブル － シールド線、5m HA010820
M12x1 5 ﾋﾟﾝ ソケット用接続ケーブル － シールド線、10m HA010821
アルミサンプリングブロック (G 1/2”) TE-SB
SUS フィルター HA010117
Modbus USB コンバーター HA011013
供給範囲
-EE354 本体
-センサーケーブル 2m(供給電源、4-20mA、共通 GND の 3 線式)
-日本語取扱説明書 (デジタル出力の設定は英語です)
2/4
技術仕様
測定仕様
露点仕様
測定範囲 -20～+50 ℃dp
精 度 1)
露
点
温
度
(
℃
)
ガス温度（℃）
90%応答速 (20℃において) 30 秒以下
体積濃度仕様
測定範囲 1,250～125,000 ppm
精 度 ±(50 ppm + 測定値より 10 %)
(20 ℃、1013 hpa において)
出力仕様 2）
アナログ出力 (選択可能) 4–20 mA (3 線式) RL < 500Ω
最大調整可能範囲 -40～+80 °Cdp
解像度 2 μA
デジタル出力 RS485 (EE354=1 単位負荷)
プロトコル Modbus RTU
工場出荷時設定 ボーレート 96003）、パリティ even、ストップビット 1、スレーブ ID 243
測定データタイプ FLOAT32 INT16
一般仕様
供給電源 (Class III) 104)-28 VDC
消費電流 (24 VDC において) 20 mA 以下 + 負荷電流
耐圧力範囲 0～8 MPa (0...1160 psi)
筐体材質 ステンレススチール 316L
耐環境性 IP65
電気接続 M12x1 5 ピンプラグ
センサー保護 ステンレススチール焼結
使用温湿度 -40～+60 ℃ / 0～100 %RH (結露無きこと)
保管温度 -40～+60 ℃ / 0～95 %RH (結露無きこと)
電気規格適性 EN61326-1 / EN61326-2-3 工場環境
FCC Part 15 ICES-003 ClassB
コンフィグレーション・調整 無償ダウンロード EE-PCS (www.epluse.com/configurator)
1)精度は、信頼係数 k = 2 を用いた不確かさによる工場校正が含まれております。精度は EA-4/02 およびＧＵＭ（計測における不確かさの表現ガイド）に基づき計算されています。
2)EE354 は、アナログ電流出力と RS485 インターフェイスのどちらも兼ね備えています。
3)設定可能なボーレートは、9600、19200、38400 です。その他詳細や設定方法に関しては EE354 取扱説明書をご参照ください。
4)最小値:10 V+0.02*RL
3/4
EE354 露点トランスミッター選定表
下記の①～④に型番を入れてください。
EE354-①②③④
基本モデル EE354-
G 1/2" ISOネジ PA1AC0
①接続径
1/2" NPTネジ PA2AC0
露点 Td (℃) -
②アナログ出力値単位 霜点 Tf (℃) MA65
体積濃度 Wv (ppm) MA75
-20 -
③アナログ出力下限
その他 SALxx ("xx"に具体的に数値を記入してください)
50 -
④アナログ出力上限
その他 SAHxx ("xx"に具体的に数値を記入してください)
オプション品
Modbus-USBコンバーター HA011013
試験成績書(露点) TKN-TR
校正証明書(露点) TKN-KDP
※当製品にはセンサーケーブル2m(供給電源、4-20mA、共通GNDの3線式)が付属されています。
型番選定例
EE354露点トランスミッター：EE354-PA1AC0SAH20 オプション：TKN-TR
①接続径・・・G 1/2" ISOネジ ③アナログ出力下限・・・-20
②アナログ出力単位・・・露点 Td (℃) ④アナログ出力上限・・・20
オプション：TKN-TR・・・試験成績書
