温湿度計 EE060/061

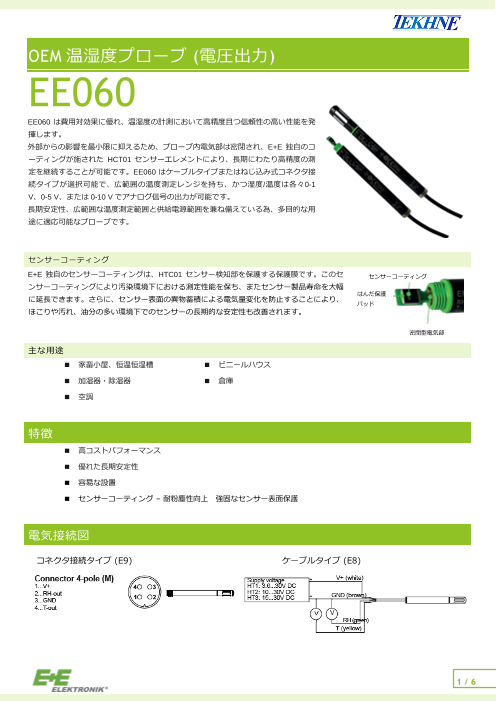

OEM 温湿度プローブ (電圧出力) EE060 EE060 は費用対効果に優れ、温湿度の計測において高精度且つ信頼性の高い性能を発 揮します。 外部からの影響を最小限に抑えるため、プローブ内電気部は密閉され、E+E 独自のコ ーティングが施された HCT01 センサーエレメントにより、長期にわたり高精度の測 定を継続することが可能です。EE060 はケーブルタイプまたはねじ込み式コネクタ接 続タイプが選択可能で、広範囲の温度測定レンジを持ち、かつ湿度/温度は各々0-1 V、0-5 V、または 0-10 V でアナログ信号の出力が可能です。 長期安定性、広範囲な温度測定範囲と供給電源範囲を兼ね備えている為、多目的な用 途に適応可能なプローブです。 センサーコーティング E+E 独自のセンサーコーティングは、HTC01 センサー検知部を保護する保護膜です。このセ センサーコーティング ンサーコーティングにより汚染環境下における測定性能を保ち、またセンサー製品寿命を大幅 はんだ保護 に延長できます。さらに、センサー表面の異物蓄積による電気量変化を防止することにより、 パッド ほこりや汚れ、油分の多い環境下でのセンサーの長期的な安定性も改善されます。 密閉型電気部 主な用途 ■ 家畜小屋、恒温恒湿槽 ■ ビニールハウス ■ 加湿器・除湿器 ■ 倉庫 ■ 空調 特徴 ■ 高コストパフォーマンス ■ 優れた長期安定性 ■ 容易な設置 ■ センサーコーティング – 耐粉塵性向上 強固なセンサー表面保護 電気接続図 コネクタ接続タイプ (E9) ケーブルタイプ (E8) 1 / 6

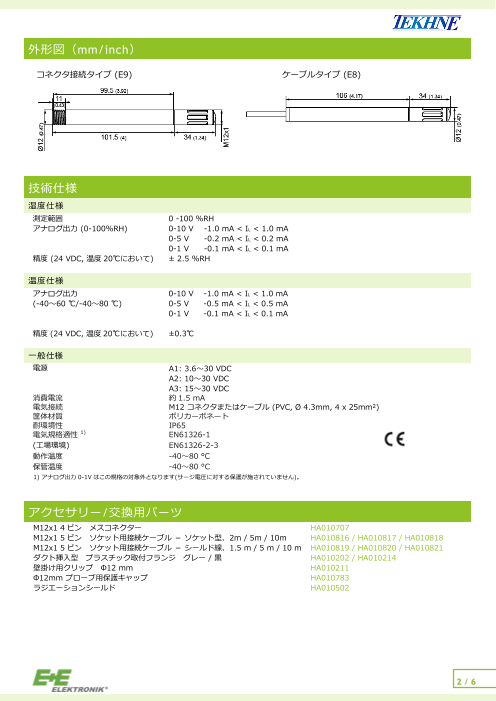

外形図（mm/inch） コネクタ接続タイプ (E9) ケーブルタイプ (E8) 技術仕様 湿度仕様 測定範囲 0 -100 %RH アナログ出力 (0-100%RH) 0-10 V -1.0 mA < IL < 1.0 mA 0-5 V -0.2 mA < IL < 0.2 mA 0-1 V -0.1 mA < IL < 0.1 mA 精度 (24 VDC, 温度 20℃において) ± 2.5 %RH 温度仕様 アナログ出力 0-10 V -1.0 mA < IL < 1.0 mA (-40～60 ℃/-40～80 ℃) 0-5 V -0.5 mA < IL < 0.5 mA 0-1 V -0.1 mA < IL < 0.1 mA 精度 (24 VDC, 温度 20℃において) ±0.3℃ 一般仕様 電源 A1: 3.6～30 VDC A2: 10～30 VDC A3: 15～30 VDC 消費電流 約 1.5 mA 電気接続 M12 コネクタまたはケーブル (PVC, Ø 4.3mm, 4 x 25mm²) 筐体材質 ポリカーボネート 耐環境性 IP65 電気規格適性 1) EN61326-1 (工場環境) EN61326-2-3 動作温度 -40～80 °C 保管温度 -40～80 °C 1) アナログ出力 0-1V はこの規格の対象外となります(サージ電圧に対する保護が施されていません)。 アクセサリー/交換用パーツ M12x1 4 ピン メスコネクター HA010707 M12x1 5 ピン ソケット用接続ケーブル － ソケット型、2m / 5m / 10m HA010816 / HA010817 / HA010818 M12x1 5 ピン ソケット用接続ケーブル － シールド線、1.5 m / 5 m / 10 m HA010819 / HA010820 / HA010821 ダクト挿入型 プラスチック取付フランジ グレー / 黒 HA010202 / HA010214 壁掛け用クリップ Φ12 mm HA010211 Φ12mm プローブ用保護キャップ HA010783 ラジエーションシールド HA010502 2 / 6

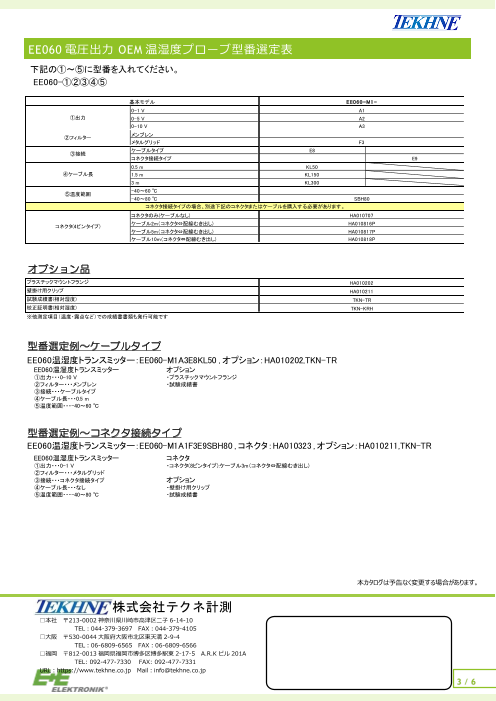

EE060 電圧出力 OEM 温湿度プローブ型番選定表 型番選定リスト 下記の①～⑤に型番を入れてください。 EE060-①②③④⑤ 基本モデル EE060-M1- 0-1 V A1 ①出力 0-5 V A2 0-10 V A3 メンブレン ②フィルター メタルグリッド F3 ケーブルタイプ E8 ③接続 コネクタ接続タイプ E9 0.5 m KL50 ④ケーブル長 1.5 m KL150 3 m KL300 -40～60 ℃ ⑤温度範囲 -40～80 ℃ SBH80 コネクタ接続タイプの場合、別途下記のコネクタまたはケーブルを購入する必要があります。 コネクタのみ(ケーブルなし) HA010707 ケーブル2m（コネクタ⇔配線むき出し) HA010816P コネクタ(4ピンタイプ) ケーブル5m（コネクタ⇔配線むき出し) HA010817P ケーブル10m（コネクタ⇔配線むき出し) HA010818P オプション品 プ ラスチックマウントフランジ HA010202 壁掛け用クリップ HA010211 試験成績書(相対湿度) TKN-TR 校 正証明書(相対湿度) TKN-KRH ※ 他測定項目（温度・露点など）での成績書書類も発行可能です 型 番選定例～ケーブルタイプ EE060温湿度トランスミッター：EE060-M1A3E8KL50 , オプション：HA010202,TKN-TR 　 EE060温湿度トランスミッター オプション 　 　①出力・・・0-10 V ・プラスチックマウントフランジ 　 　②フィルター・・・メンブレン ・試験成績書 　　③接続・・・ケーブルタイプ 　　④ケーブル長・・・0.5 m 　 　⑤温度範囲・・・-40～60 ℃ 型 番選定例～コネクタ接続タイプ E E060温湿度トランスミッター：EE060-M1A1F3E9SBH80 , コネクタ：HA010323 , オプション：HA010211,TKN-TR 　 EE060温湿度トランスミッター コネクタ 　 　①出力・・・0-1 V ・コネクタ(8ピンタイプ):ケーブル3m（コネクタ⇔配線むき出し) 　 　②フィルター・・・メタルグリッド 　　③接続・・・コネクタ接続タイプ オプション 　 　④ケーブル長・・・なし ・壁掛け用クリップ 　 　⑤温度範囲・・・-40～80 ℃ ・試験成績書 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL：044-379-3697 FAX：044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL：06-6809-6565 FAX：06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A TEL: 092-477-7330 FAX: 092-477-7331 URL：https://www.tekhne.co.jp Mail：info@tekhne.co.jp 3 / 6

OEM 温湿度プローブ (電流出力) EE061 EE061 は費用対効果に優れ、温湿度の計測において高精度且つ信頼背の高 い性能を発揮します。湿度を 4-20mA で、温度を抵抗出力で出力できま す。 広範囲な温度範囲と供給電源範囲、長期安定性、オプションのセンサーコ ティングにより様々な用途で使用できます。 主な用途 ■ 家畜小屋 ■ ビニールハウス ■ 加湿器・除湿器 ■ 倉庫 特徴 ■ 高コストパフォーマンス ■ 優れた長期安定性 ■ 容易な設置 ■ コンパクトな筐体 外形図（mm/inch） 電気接続図 湿度センサータイプ：湿度アナログ出力 4 / 6

温度センサー付きタイプ：湿度アナログ出力、温度抵抗出力 技 術仕様 湿 度仕様 センサー HC105 測定範囲 1) 0–100 % RH アナログ出力 (0-100%RH) 4-20 mA (2 線式)、RL<500 Ohm 精度(温度 20℃、12 VDC において) ±3 %RH (10～90 %RH) ±5 %RH ( ＜10 %RH、＞90 %RH) 温度影響 [%RH / °C] 約 ±0.03 温度仕様 出力 抵抗出力(4 線式) 温度センサー 選定表参照 一般仕様 電源 9 VDC ～ 28 VDC 消費電流 約 1.5 mA ケーブル長 0.5m / 3m / 10m 筐体材質 ポリカーボネート 耐環境性 IP65 センサー保護 メンブレンフィルターまたは メタルグリッドフィルター 電気規格適性 EN61326-1 EN61326-2-3 動作温度 1) -40～60 °C 保管温度 -40～60 °C 1) 動作温度範囲が湿度センサーの出力範囲となります。 供給範囲 - EE061 本体 - 日本語取扱説明書 - 試験成績書 (オプション) 5 / 6

EE061 電流出力 OEM 温湿度プローブ型番選定表 型番選定リスト 下記の①～⑤に型番を入れてください。 EE061-①②③④⑤ 基本モデル EE061- 湿度 M2 ①モデル 湿度＋温度(パッシブセンサー) M6 ②温度(パッシブセンサー)種類 Pt 100 DIN A TP1 ※モデルで湿度＋温度(パッシブセンサー)を Pt 1000 DIN A TP3 選択した場合のみ選択（抵抗出力） NTC 10k ±1 %, B25/100 = 3950 k TP5 メンブレンフィルター F2 ③フィルター メタルグリッドフィルター F3 なし ④センサーコーティング あり C1 0.5ｍ ⑤ケーブル長 3ｍ KL300 10ｍ KL1000 オプション品 ダクト挿入型プラスチックフランジ HA010202 壁 掛け用クリップ HA010211 試 験成績書(相対湿度) TKN-TR 校 正証明書(相対湿度) TKN-KRH ※ 他測定項目（温度・露点など）での成績書書類も発行可能です 型番選定例 E E061温湿度トランスミッター：EE061-M6TP1F3C1KL300 , オプション：HA010202,TKN-TR 　 EE061温湿度トランスミッター オプション 　　①モデル・・・湿度＋温度(パッシブセンサー) ・ダクト挿入型プラスチックフランジ 　 　②温度(パッシブセンサー)種類・・・Pt 100 DIN A ・試験成績書(相対湿度) 　 　③フィルター・・・メタルグリッドフィルター 　　⑤センサーコーティング・・・あり ⑥ケーブル長・・・3ｍ 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL：044-379-3697 FAX：044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL：06-6809-6565 FAX：06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A TEL: 092-477-7330 FAX: 092-477-7331 URL：https://www.tekhne.co.jp Mail：info@tekhne.co.jp 6 / 6
