露点温湿度計 EE310

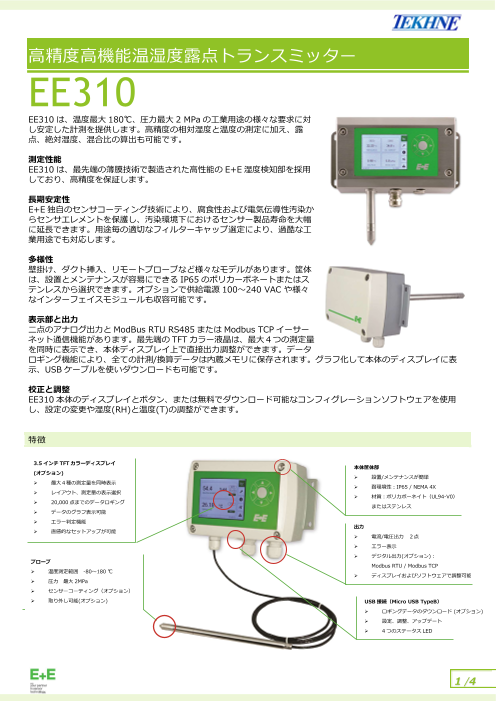

高精度高機能温湿度露点トランスミッター EE310 EE310 は、温度最大 180℃、圧力最大 2 MPa の工業用途の様々な要求に対 し安定した計測を提供します。高精度の相対湿度と温度の測定に加え、露 点、絶対湿度、混合比の算出も可能です。 測定性能 EE310 は、最先端の薄膜技術で製造された高性能の E+E 湿度検知部を採用 しており、高精度を保証します。 ⾧期安定性 E+E 独自のセンサコーティング技術により、腐食性および電気伝導性汚染か らセンサエレメントを保護し、汚染環境下におけるセンサー製品寿命を大幅 に延⾧できます。用途毎の適切なフィルターキャップ選定により、過酷な工 業用途でも対応します。 多様性 壁掛け、ダクト挿入、リモートプローブなど様々なモデルがあります。筐体 は、設置とメンテナンスが容易にできる IP65 のポリカーボネートまたはス テンレスから選択できます。オプションで供給電源 100～240 VAC や様々 なインターフェイスモジュールも収容可能です。 表示部と出力 二点のアナログ出力と ModBus RTU RS485 または Modbus TCP イーサー ネット通信機能があります。最先端の TFT カラー液晶は、最大４つの測定量 を同時に表示でき、本体ディスプレイ上で直接出力調整ができます。データ ロギング機能により、全ての計測/換算データは内蔵メモリに保存されます。グラフ化して本体のディスプレイに表 示、USB ケーブルを使いダウンロードも可能です。 校正と調整 EE310 本体のディスプレイとボタン、または無料でダウンロード可能なコンフィグレーションソフトウェアを使用 し、設定の変更や湿度(RH)と温度(T)の調整ができます。 特徴 3.5 インチ TFT カラーディスプレイ 本 体筐体部 (オプション)  設置/メンテナンスが簡単  最大４種の測定量を同時表示  耐環境性:IP65 / NEMA 4X  レイアウト、測定量の表示選択  材質:ポリカボーネイト（UL94-V0）  20,000 点までのデータロギング またはステンレス  データのグラフ表示可能  エラー判定機能 出力  直感的なセットアップが可能  電流/電圧出力 ２点  エラー表示  デジタル出力(オプション): プローブ Modbus RTU / Modbus TCP  温度測定範囲 -80～180 ℃  ディスプレイおよびソフトウェアで調整可能  圧力 最大 2MPa  センサーコーティング（オプション）  取り外し可能(オプション) USB 接続（Micro USB TypeB）  ロギングデータのダウンロード (オプション)  設定、調整、アップデート  4 つのステータス LED 1 /4

センサーコーティング (オプション C1) E+E 独自のセンサーコーティングとは、センサーエレメント測定表面と導線を保護する保護膜です。 このセンサーコーティングにより、汚染環境下（沖合設置の塩害等）におけるセンサー製品寿命と測定性能を大幅に延⾧できま す。さらに、センサー表面の異物蓄積による電気量変化を防止することにより、汚れや油分の多い環境下でのセンサーの⾧期的な 安定性も改善されます。 外形図（mm/inch） 筐体 ポリカーボネート ステンレス モデル T1: 壁掛け型 T5: リモートプローブ型（温度最大 180℃） T10: リモートプローブ型（温度最大 180℃、圧力最大 2MPa） T2: ダクト取付け型 T24: リモートプローブ型（温度測定のみ、M3） １）ケーブル⾧:選定表参照 ２）フィルター⾧ or 1/2” R *）プローブ接続ネジはオプション品です。 アクセサリー/交換用パーツ SUS 取付フランジ Φ12 mm HA010201 センサー防水カバー HA010503 レール取付用ブラケット （プラスチック筐体のみ/2 セット必要） HA010203 リモートプローブ壁取付用クリップ HA010211 SUS 壁掛け取付クリップ Φ12 mm HA010225 交換用湿度センサー （センサコーティング付） FE09-HC01 交換用プローブ（プラグ脱着式プローブ-オプション PC4 の場合のみ） 別途お問合せください 簡易校正キット TKPORT-OP02 2 /4

技術仕様 湿度仕様 測定範囲 0-100 % RH 精度 1） -15～40 °C RH ≤90 % にて ± (1.3 + 読値 0.3%) % RH -15～40 °C RH >90 % にて ± 2.3 % RH -25～70 °C (-13～158 °F) ± (1.4 +読値 1 %) % RH -40～180 °C (-40～356 °F) ± (1.5 +読値 1.5 %) % RH 温度影響 約 ± 0.01 % RH/°C 応答速度 15 秒以下（ 20 °C において/SUS メタルグリッドフィルター使用時） 温度仕様 測定範囲 モデル T1: -40～60 °C モデル T10: -40～180 °C モデル T2: -40～80 °C モデル T24: -40～180 °C モデル T5: -40～180 °C 精度 1） 温度影響 約 ±0.001 °C/°C パラメータ 最小 最大 単位 EE310-T1 EE310-T2 EE310-T5,T10 露点 Td -40 (-40) 60 (140) 80 (176) 100 (212) °C (°F) 霜点 Tf -40 (-40) 0 (32) 0 (32) 0 (32) °C (°F) 湿球温度 Tw 0 (32) 60 (140) 80 (176) 100 (212) °C (°F) 水蒸気分圧 e 0 (0) 200 (3) 500 (7.5) 1100 (15) mbar (psi) 混合比 r 0 (0) 425 (2900) 999 (9999) 999 (9999) g/kg (gr/lb) 絶対湿度 dv 0 (0) 150 (60) 300 (120) 700 (300) g/m³ (gr/f3) エンタルピー h 0 (0) 400 (50000) 1000 (375000) 2800 (999999) kJ/kg (Btu/lb) 出力仕様 アナログ出力 (2 点) 0 - 1 / 5 / 10 V -1 mA < IL < 1 mA （測定範囲選択可） 4 - 20 mA 3 線式 RL < 500 Ohm 0 - 20 mA 3 線式 RL < 500 Ohm デジタル出力 （J3） RS485 - Modbus RTU 工場出荷時設定 ボーレート:9600、パリティ:even、ストップビット:1、Modbus アドレス:231 設定可能ボーレート 9 600、 19 200、 38 400、 57 600、 76 800 デジタル出力 （J4） Modbus TCP イーサーネット 一般仕様 供給電源 2） 8～35 V DC / 12～30 V AC 100～240 V AC, 50/60 Hz （オプション AM3)3） 消費電力 (24 V DC/AC 使用時) 電圧出力 15 mA / 40 mArms ディスプレイ 50 mA / 150 mArms 電流出力 35 mA / 100 mArms イーサーネット 30 mA / 90 mArms 耐圧力範囲（耐圧プローブ使用時） 0.001～2 MPa プローブ材質 SUS316L 相当 / AISI 316L 筐体材質（プラスチック筐体） ポリカーボネート UL94-V0 （メタル筐体） SUS316L 相当/ AISI 316 L 耐環境性 IP65 / NEMA 4 ケーブルグランド（プラスチック筐体） M16 x 1.5, ｹｰﾌﾞﾙ径 Ø 3～7 mm （メタル筐体） M16 x 1.5, ｹｰﾌﾞﾙ径 Ø 4.5～10 mm 電気接続 ねじ端子/ 最大. 1.5 mm² (AWG 16) 動作および保管温度 -40～60 °C (-40～140 °F) ディスプレイ無し -20～50 °C (-4～122 °F) ディスプレイ有り 電気規格適性 EN61326-1 EN61326-2-3 ICES-003 クラス A 工場環境 FCC Part15 クラス A 1)精度は、信頼係数 k = 2 を用いた不確かさによる工場校正が含まれております。精度は EA-4/02 およびＧＵＭ（計測における不確かさの表現ガイド）に基づき計算されてます。モデル T1 の精 度は、風速 0.2 m/s 以下の場合のみ適応されます 2)米国カナダ class 2 (最大 30V) 3)屋外、高湿度、汚染度レベル 2、過電圧カテゴリーII、高度最大 3000m で使用可 3 /4

EE310 温湿度トランスミッター型番選定表 下記の①～⑰に型番を入れてください。 EE310－①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰ 基本モデル EE310- 湿度+温度 ①測定モデル 温度 M3 壁掛け型（温度：-40 ℃～60 ℃、圧力：大気圧） T1 ダクト取付型（温度：-40 ℃～80 ℃、圧力：大気圧） T2 ②モデル 高温用途リモートプローブ型（温度：-40 ℃～180 ℃、圧力：大気圧） T5 高温・中圧用途リモートプローブ型（温度：-40 ℃～180 ℃、圧力：1 kPa～2 MPa） T10 温度測定用リモートプローブ型　Φ6 mm T24 ポリカーボネート ③筐体 ステンレス HS2 HS2 HS2 HS2 なし F0 SUS焼結 (標準品) ④フィルター ＰＴＦＥ F5 F5 F5 SUSメタルグリッド F9 F9 F9 2 m (標準品) 5 m K5 K5 K5 ⑤ケーブル長 10 m K10 K10 20 m K20 K20 65 mm L65 150 mm L150 ⑥プローブ長 200 mm(標準品) 400 mm L400 L400 なし ⑦プローブ接続ネジ径 1/2”ISOネジ ※1 ※1 ※1 PA23 ※1 1/2”ＮＰＴネジ ※1 ※1 ※1 PA25 ※1 ケーブルグランド（Ｍ16ｘ1.5）ｘ3 (標準品) ⑧電気接続 供給電源＆アナログ出力コネクタ E4 E4 E4 E4 E4 電源＋出力用プラグ＋Modbus RTU用プラグｘ1（J3オプション時のみ） E6 E6 E6 E6 E6 TFTディスプレイ+データロガー機能付 D2 D2 D2 D2 D2 RS485 - Modbus RTU出力付 J3 J3 J3 J3 J3 Ethernet - Modbus TCP出力付 （ポリカ筐体のみ）（※2） J4 J4 J4 J4 ⑨オプション 品 プローブプラグ脱着式 (本体からプローブを取り外せる) （ポリカ筐体のみ） PC4 PC4 センサーコーティング付(塵、汚染への耐久性向上) (推奨) C1 C1 C1 C1 供給電源変更(100…240VAC, 50/60Hz)　（※2）（※3） AM3 AM3 AM3 AM3 AM3 以下行は、金額の追加は発生しませんが、必要なスペックですので最終行まで選択してください。 相対湿度　　 　　ＲＨ（％） ⑩アナログ出力　c h1 (単位) 温度　　　　　 　　Ｔ　（℃） MA1 MA1 その他単位　　　(下記から選択) MAxx　(xxは下記の数字2桁から選択) 0-1 V GA1 0-5 V GA2 ⑪アナログ出力　c h1 (電流/電圧)　（※4） 0-10 V GA3 0-20 mA GA5 4-20 mA GA6 0 ⑫アナログ出力　c h1 (測定範囲下限) その他 SALxx ("xx"に具体的に数値を記入してください) 100 ⑬アナログ出力　c h1 (測定範囲上限) その他 SAHxx ("xx"に具体的に数値を記入してください) 温度　　　　　 　　Ｔ　（℃） ⑭アナログ出力　c h2 (単位) その他単位　　　(下記から選択) MBxx　(xxは下記のアナログ出力単位一覧から数字を選択) 0-1 V GB1 0-5 V GB2 ⑮アナログ出力　c h2 (電流/電圧)　（※4） 0-10 V GB3 0-20 mA GB5 4-20 mA GB6 ⑯アナログ出力　c h2 (測定範囲下限) その他 SBLxx ("xx"に具体的に数値を記入してください) ⑰アナログ出力　c h2 (測定範囲上限) その他 SBHxx ("xx"に具体的に数値を記入してください) ※１) 下記オプショ ン品を参照下さい。 ※2）AM3とJ4は同時選定は不可です。 ※3）AM3を選択した場合、電気接続は自動的に電源+出力プラグ付属となります。⑧電気接続は選定不要です。 ※4）ch1とch2の電流/電圧は 同一にして下さい。 アナログ出力　単位一覧 相対湿度　ＲＨ（％）　　　　　xx＝10 絶対湿度　 　 dv （g/m3）　　　　　xx＝56 温度　　　　Ｔ　（℃）　　　　　xx＝1 湿球温度　　　 　Ｔｗ（℃）　　　 　　xx＝54 露点　　　　Ｔｄ（℃）　　　　　xx＝52 水蒸気分圧　 　e （mbar）　　　 　　xx＝50 霜点　　　　Ｔｆ（℃）　　　　　　xx＝65 エンタルピー h（kJ/kg)　　 　　　xx＝62 混合比　 ｒ （g/kg）　　　　　xx＝60 - 別途オプション品 G1/2”ネジ HA011102P HA011102P HA011102P HA011104P プローブ接続ネジ径　（※1）（※5） NPT1/2”ネジ HA011103P HA011103P HA011103P HA011105P R1/2”ネジ HA011106P HA011106P HA011106P HA011106P AC電源アダプター AC-ADJP AC-ADJP AC-ADJP AC-ADJP AC-ADJP USBケーブル EE-USB01 試験成績書(相対湿度) (※6) TKN-TR 校正証明書(相対湿度) (※6) TKN-KRH ※5) ①でT2（ダクト取付型（温度：-40 ℃～80 ℃、圧力：大気圧））選定時非推奨。取り外せなくなります。 ※6) 他測定項目（温度・露点など）での成績書書類も発行可能です。 型番選定例 EE310-T5K5D2PC4C1GA6GB6SBL-40SBH60 ①測定モデル：湿度+温度 ⑧電気接続：ケーブルグランド（Ｍ16ｘ1.5） ⑩アナログ出力　ch1(単位)：相対湿度 ⑭アナログ出力　ch2(単位)：温度 ②モデル：高温用途リモートプローブ型 ⑨オプション品 ⑪アナログ出力　ch1(電流/電圧)：4-20 mA ⑮アナログ出力　ch2(電流/電圧)：4-20 mA ③筐体：ポリカーボネート +TFTディスプレイ+データロガー機能付 ⑫アナログ出力　ch1(測定範囲下限)：0 ⑯アナログ出力　ch2(測定範囲下限)：-40 ④フィルター：SUS焼結 +プローブプラグ脱着式 ⑬アナログ出力　ch1(測定範囲上限)：100 ⑰アナログ出力　ch2(測定範囲下限)：+60 ⑤ケーブル長：5 m +センサーコーティング付 ⑥プローブ長：200 mm ⑦プローブ接続ネジ径：なし 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A TEL: 092-477-7330 FAX: 092-477-7331 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp 4 /4
