汎用型工業用温湿度計(湿度計・露点計)　EE23

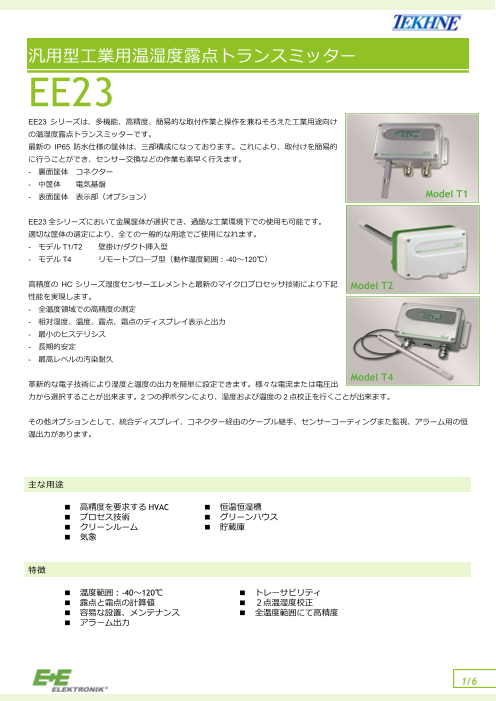

汎用型工業用温湿度露点トランスミッター EE23 EE23 シリーズは、多機能、高精度、簡易的な取付作業と操作を兼ねそろえた工業用途向け の温湿度露点トランスミッターです。 最新の IP65 防水仕様の筐体は、三部構成になっております。これにより、取付けを簡易的 に行うことができ、センサー交換などの作業も素早く行えます。 - 裏面筐体 コネクター - 中筐体 電気基盤 - 表面筐体 表示部（オプション） Model T1 EE23 全シリーズにおいて金属筐体が選択でき、過酷な工業環境下での使用も可能です。 適切な筐体の選定により、全ての一般的な用途でご使用になれます。 - モデル T1/T2 壁掛け/ダクト挿入型 - モデル T4 リモートプロ―ブ型（動作温度範囲:-40～120℃） 高精度の HC シリーズ湿度センサーエレメントと最新のマイクロプロセッサ技術により下記 Model T2 性能を実現します。 - 全温度領域での高精度の測定 - 相対湿度、温度、露点、霜点のディスプレイ表示と出力 - 最小のヒステリシス - ⾧期的安定 - 最高レベルの汚染耐久 Model T4 革新的な電子技術により湿度と温度の出力を簡単に設定できます。様々な電流または電圧出 力から選択することが出来ます。2 つの押ボタンにより、湿度および温度の 2 点校正を行くことが出来ます。 その他オプションとして、統合ディスプレイ、コネクター経由のケーブル継手、センサーコーティングまた監視、アラーム用の恒 温出力があります。 主な用途 ■ 高精度を要求する HVAC ■ 恒温恒湿槽 ■ プロセス技術 ■ グリーンハウス ■ クリーンルーム ■ 貯蔵庫 ■ 気象 特徴 ■ 温度範囲:-40～120℃ ■ トレーサビリティ ■ 露点と霜点の計算値 ■ ２点温湿度校正 ■ 容易な設置、メンテナンス ■ 全温度範囲にて高精度 ■ アラーム出力 1/6

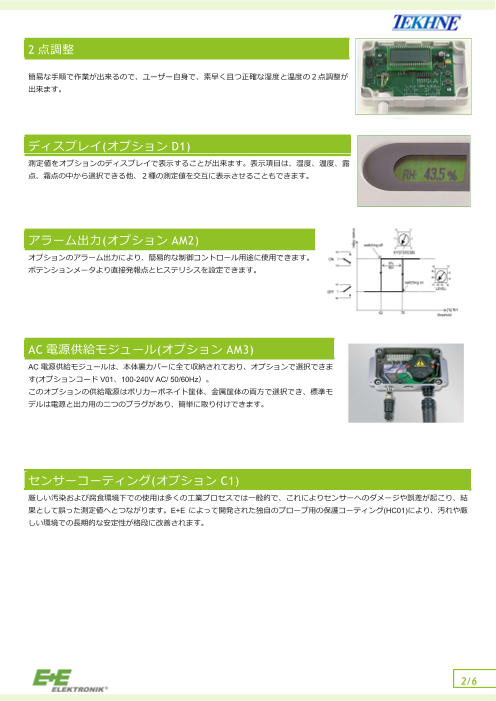

2 点調整 簡易な手順で作業が出来るので、ユーザー自身で、素早く且つ正確な湿度と温度の２点調整が 出来ます。 ディスプレイ(オプション D1) 測定値をオプションのディスプレイで表示することが出来ます。表示項目は、湿度、温度、露 点、霜点の中から選択できる他、２種の測定値を交互に表示させることもできます。 アラーム出力(オプション AM2) オプションのアラーム出力により、簡易的な制御コントロール用途に使用できます。 ポテンションメータより直接発報点とヒステリシスを設定できます。 AC 電源供給モジュール(オプション AM3) AC 電源供給モジュールは、本体裏カバーに全て収納されており、オプションで選択できま す(オプションコード V01、100-240V AC/ 50/60Hz）。 このオプションの供給電源はポリカーボネイト筐体、金属筐体の両方で選択でき、標準モ デルは電源と出力用の二つのプラグがあり、簡単に取り付けできます。 センサーコーティング(オプション C1) 厳しい汚染および腐食環境下での使用は多くの工業プロセスでは一般的で、これによりセンサーへのダメージや誤差が起こり、結 果として誤った測定値へとつながります。E+E によって開発された独自のプローブ用の保護コーティング(HC01)により、汚れや厳 しい環境での⾧期的な安定性が格段に改善されます。 2/6

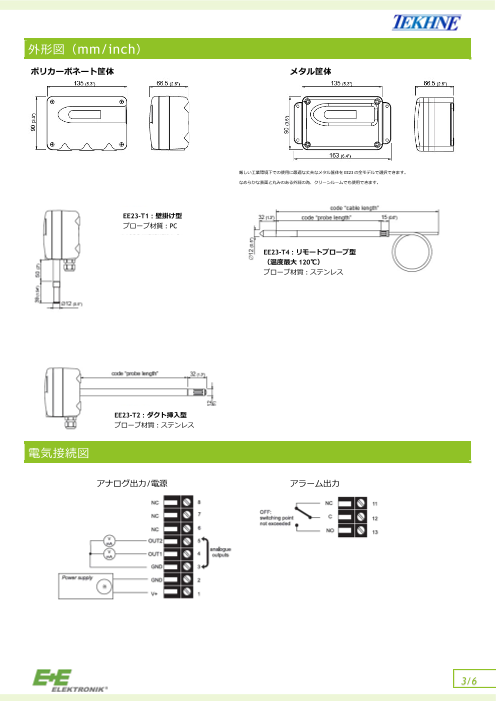

外形図（mm/inch） ポリカーボネート筐体 メタル筐体 厳しい工業環境下での使用に最適な丈夫なメタル筐体を EE23 の全モデルで選択できます。 なめらかな表面と丸みのある外淵の為、クリーンルームでも使用できます。 EE23-T1 : 壁掛け型 プローブ材質 : PC EE23-T4 : リモートプローブ型 （温度最大 120℃） プローブ材質 : ステンレス EE23-T2 : ダクト挿入型 プローブ材質 : ステンレス 電気接続図 アナログ出力/電源 アラーム出力 3/6

技術仕様 湿度仕様 測定範囲 1) 0-100 % RH 精度 -15～40 °C ≤90 % RH にて ± (1.3 + 読値 0.3%) % RH -15～40 °C >90 % RH にて ± 2.3 % RH -25～70 °C にて ± (1.4 +読値 1 %) % RH -40～120 °C にて ± (1.5 +読値 1.5 %) % RH 温度影響 約 ± 0.015% RH/°C 応答速度 15 秒以下（ 20 °C において/SUS メタルグリッドフィルター使用時） 温度仕様 測定範囲 EE23-T1 -40～60℃ EE23-T2 -40～80℃ EE23-T4 -40～120℃ 精度 温度影響 約 0.00２°C/°C 出力仕様 アナログ出力 2) 0 - 10 V -1 mA < IL < 1 mA 湿度 0 – 100%固定 4 - 20 mA RL < 470 Ohm 0 - 20 mA RL < 470 Ohm 設定範囲 最小 最大 単位 EE23-T1 EE23-T2 EE23-T4 湿度 RH 0 100 100 100 % RH 温度 T -40 (-40) 60 (140) 80 (176) 120(248) °C (°F) 露点 Td -40 (-40) 60 (140) 80 (176) 100(212) °C (°F) 霜点 Tf -40 (-40) 0 (32) 0 (32) 0(32) °C (°F) 一般仕様 供給電源 15～35 V DC / 15～28 V AC 100～240 V AC, 50/60 Hz（オプション) 消費電力 電圧出力 DC 電源 25mA 以下 / 35mA 以下(アラームモジュール付の場合) AC 電源 35mA 以下 / 60mA 以下(アラームモジュール付の場合) 電流出力 DC 電源 50mA 以下 / 60mA 以下(アラームモジュール付の場合) AC 電源 90mA 以下 / 110mA 以下(アラームモジュール付の場合) 筐体材質 ポリカーボネイトまたはアルミ合金(Al Si 9 Cu 3) 耐環境性 IP65 ケーブルグランド 3) M16 x 1.5, ｹｰﾌﾞﾙ径 Ø 4.5 - 10 電気接続 3) ねじ端子/ 最大. 1.5 mm² (AWG 16) 動作温度(ディスプレイ無し) -40～60 °C (-40～140 °F) 動作温度(ディスプレイ有り) -30～60 °C (-4～122 °F) 保管温度 -40～60 °C (-40～140 °F) 電気規格適性 EN61326-1 EN61326-2-3 ICES-003 クラス B 工場環境 FCC Part15 クラス B 4/6

アラームモジュール（オプション） 出力 SPDT-スイッチ最大 250 V AC / 8 A または 28 V DC / 8 A 設定レンジ 設定値 10～95% RH ヒステリシス 3～15％ RH 精度 ±3％ RH 1)湿度センサー動作範囲グラフ参照 2)選定表参照 3)コネクションプラグは選定表参照 湿度センサー動作範囲 このグラフは、湿度センサーの動作範囲を示しています。 この範囲外でのセンサーを使用した場合、センサーにダメージは与えませんが、 測定精度の保障はありません。 温度 [°C] アクセサリー/交換用パーツ フィルター HA0101xx AC 電源アダプター AC-ADJP ディスプレイ+メタル筐体カバー D03M ディスプレイ+ポリカーボネート筐体カバー D03P 取付ステンレスフランジ HA010201 DIN レール取付用ブラケット（プラスチック筐体のみ/2 セット必要） HA010203 交換用湿度センサー FE09 交換用湿度センサー （センサコーティング付） FE09-HC01 防水カバー HA010503 校正キット HA0104xx ラヂエーションシールド HA010502 5/6

EE23 温湿度露点トランスミッター型番選定表 下記の①～⑮に型番を入れてください。 EE23－①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮ 基本モデル ＥＥ23- 壁掛け型（温度：-40℃～60℃） T1 ①モデル ダクト取付型（温度：-40℃～80℃） T2 高温用途リモートプローブ型（温度：-40℃～120℃） T4 ポリカーボネート (標準品-コード記載無い場合これが付属) ②筐体　 アルミ合金(Al Si 9 Cu 3) HS3 HS3 HS3 プラスチック - 金属グリッド(120℃まで対応) F3 F3 F3 SUS焼結 (標準品-コード記載無い場合これが付属) ③フィルター ＰＴＦＥ F5 F5 F5 φ5mm　SUSメンブレン 2ｍ K2 ④ケーブル長 5ｍ K5 10ｍ K10 40ｍｍ ⑤プローブ長 65ｍｍ L65 L65 200ｍｍ (標準品-コード記載無い場合これが付属) 400ｍｍ L400 L400 ⑥電気接続 ケーブルグランド（Ｍ16ｘ1.5）ｘ1 (標準品-コード記載無い場合これが付属) ※E4を選定した場合、アラ ームのAM2 および供給電圧のAM3は選定できません 電源＋出力用プラグｘ1 E4 E4 E4 液晶表示部 D1 D1 D1 ⑦オプション品 センサーコーティング付(塵、汚染への耐久性向上) (推奨) C1 C1 C1 (型番に追加することで選択) アラーム出力付(※1) AM2 AM2 AM2 供給電源変更(100…240VAC, 50/60Hz)　(※2) AM3 AM3 AM3 以下行は、金額の追加は発生しませんが、必要なスペックですので最終行まで選択してください。 0-10V GA3 ⑧アナログ出力　ch1/ch2 (電流/電圧) 0-20mA GA5 4-20mA GA6 相対湿度　　 　　ＲＨ（％） コード記載不要 ⑨アナログ出力　ch1 (単位) その他単位　　　(アナログ出力単位一覧から選択) MAxx　(xxはアナログ出力単位一覧参照) 0 コード記載不要 ⑩アナログ出力　ch1 (測定範囲下限) その他 SALxx ("xx"に具体的に数値を記入してください) 100 コード記載不要 ⑪アナログ出力　ch1 (測定範囲上限) その他 SAHxx ("xx"に具体的に数値を記入してください) 温度　　 　　　　　T（℃）　 コード記載不要 ⑫アナログ出力　ch2 (単位) 温度　　 　　　　　T（ﾟＦ） MB2 その他単位　　　(アナログ出力単位一覧から選択) MBxx　(xxはアナログ出力単位一覧参照) ⑬アナログ出力　ch2 (測定範囲下限) SBLxx ("xx"に具体的に数値を記入してください) ⑭アナログ出力　ch2 (測定範囲上限) SBHxx ("xx"に具体的に数値を記入してください) 出力単位2つ交互表示 DT2 DT2 DT2 ⑮表示モード 出力1のみ表示 DT3 DT3 DT3 ※⑦で表示部ありを選んだ場合のみ 出力2のみ表示 DT4 DT4 DT4 ※1)AM2、AM3の同時選択は不可。AM2の電気接続は自動的にケーブルグランドとなります。 ※2)AM2、AM3の同時選択は不可。AM3の電気接続は自動的に電源プラグx1 と出力プラグｘ1となります。 アナログ出力　単位一覧 相対湿度　ＲＨ（％）　　　　　xx＝10 露点　　　　Ｔd（℃）　　　　　　xx＝52 温度　　　　Ｔ　（℃）　　　　　xx＝1 露点　　　　Ｔd（ﾟＦ）　　　　　　xx＝53 温度　　　　Ｔ　（ﾟＦ）　　　　　xx＝2 霜点　　　　Ｔｆ（℃）　　　　　　xx＝65 霜点　　　　Ｔｆ（ﾟＦ）　　　　　　xx＝66 オプション品 G1/2”ネジ HA011102P HA011102P HA011102P プローブ接続ネジ径　(※3) NPT1/2”ネジ HA011103P HA011103P HA011103P AC電源アダプター AC-ADJP AC-ADJP AC-ADJP 試験成績書(相対湿度) TKN-TR 校正証明書(相対湿度) TKN-KRH ※3) ①でT2（ダクト取付型（温度：-40℃～80℃））選定時非推奨。取り外せなくなります。 型番選定例 EE23-T4HS3F3K2D1GA3 ①モデル：高温用途リモートプローブ型 ⑦オプション品：液晶表示部 ⑬アナログ出力　ch2(測定範囲下限)：0 ②筐体：アルミ合金(Al Si 9 Cu 3) ⑧アナログ出力　ch1/ch2(電流/電圧)：0-10V ⑭アナログ出力　ch2(測定範囲上限)：50 ③フィルター：プラスチック - 金属グリッド ⑨アナログ出力　ch1(単位)：相対湿度 ⑮表示モード：出力単位2つ交互表示 ④ケーブル長：2m ⑩アナログ出力　ch1(測定範囲下限)：0 ⑤プローブ長：200ｍｍ ⑪アナログ出力　ch1(測定範囲上限)：100 ⑥電気接続：ケーブルグランド ⑫アナログ出力　ch2(単位)：温度 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A TEL: 092-477-7330 FAX: 092-477-7331 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp 6/6
