高分子式露点計　EE371

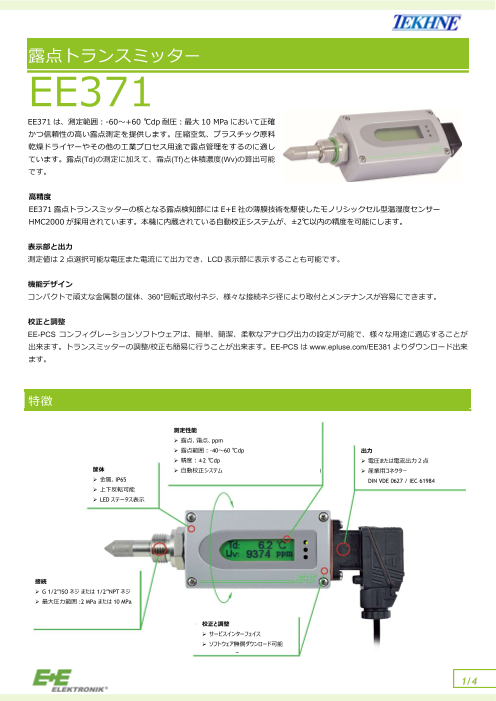

露点トランスミッター EE371 EE371 は、測定範囲:-60～+60 ℃dp 耐圧:最大 10 MPa において正確 かつ信頼性の高い露点測定を提供します。圧縮空気、プラスチック原料 乾燥ドライヤーやその他の工業プロセス用途で露点管理をするのに適し ています。露点(Td)の測定に加えて、霜点(Tf)と体積濃度(Wv)の算出可能 です。 高精度 EE371 露点トランスミッターの核となる露点検知部には E+E 社の薄膜技術を駆使したモノリシックセル型温湿度センサー HMC2000 が採用されています。本機に内蔵されている自動校正システムが、±2℃以内の精度を可能にします。 表示部と出力 測定値は 2 点選択可能な電圧また電流にて出力でき、LCD 表示部に表示することも可能です。 機能デザイン コンパクトで頑丈な金属製の筐体、360°回転式取付ネジ、様々な接続ネジ径により取付とメンテナンスが容易にできます。 校正と調整 EE-PCS コンフィグレーションソフトウェアは、簡単、簡潔、柔軟なアナログ出力の設定が可能で、様々な用途に適応することが 出来ます。トランスミッターの調整/校正も簡易に行うことが出来ます。EE-PCS は www.epluse.com/EE381 よりダウンロード出来 ます。 特徴 測定性能  露点、霜点、ppm  露点範囲:-40～60 ℃dp 出力  精度:±2 ℃dp  電圧または電流出力２点 筐体  自動校正システム  産業用コネクター  金属、IP65 DIN VDE 0627 / IEC 61984  上下反転可能  LED ステータス表示 接続  G 1/2”ISO ネジ または 1/2”NPT ネジ  最大圧力範囲 :2 MPa または 10 MPa 校正と調整  サービスインターフェイス  ソフトウェア無償ダウンロード可能 1/4

ネジ接続 - 360°回転式 この接続ネジ構造は、360°回転式により様々な位置への取付の微調整を 可能にしました。これにより表示部、ケーブルコネクターを最適な位置 に設置することができます。 PC 接続 コンフィグレーションアダプターEE-PCA および EE-PCA 用ケーブル HA011063 を使用することにより、EE371 を PC に接続で きます。コンフィグレーションソフト EE-PCS により、出力変更・測定値の調整など各種設定が行えます。EE-PCS は www.epluse.com/EE371 よりダウンロード出来ます。 HA011063 外形図（mm/inch） センサーブロック G1/2 タイプ（オプション） 電気接続図 アナログ出力 2/4

技術仕様 測定仕様 露点仕様 測定範囲 -60～+60 ℃dp 精 度 露 点 温 度 ( ℃ ) 気体温度（℃） 90%応答速度 80 秒 (-20 ℃Td → -40 ℃Td) 10 秒 (-40 ℃Td → -20 ℃Td) ppm 仕様 測定範囲 20～200,000 ppm 精 度 ±(5 ppm＋指示値の 9 %) ppm (環境温度 20 ℃、圧力 1013 mbar において) 出力仕様 アナログ出力(露点/霜点/体積濃度) 0-10 VDC -1 mA < IL < 1 mA (2 点/測定範囲選択可) 4-20 ｍA RL < 500 Ω 1) RL=負荷抵抗 一般仕様 供給電圧 15 - 30 VDC 消費電流(24VDC にて) 電圧出力:約 40 mA / 自動校正時 100 mA 電流出力:約 80 mA / 自動校正時 140 mA 耐圧力範囲 0～2 MPa / 0～10 MPa (オプション) 筐体材質 AL Si 9 Cu 3 耐環境性 IP65 電気接続 7 ﾋﾟﾝ産業用プラグ:DIN VDE 0627 / IEC 61984 ケーブル断面:0.25 - 1 mm2 / ケーブル接続: PG 11 センサー保護 ステンレススチール焼結 動作温度 プローブ: -40～+70 ℃ 本体 : -40～+60 ℃ 表示部 : -20～+50 ℃ 保管温湿度 -40～+60 ℃ 電機規格適性 EN61326-1 / EN61326-2-3 ICES-003 クラス B 工業環境 FCC Part 15 クラス B 1)精度は、信頼係数 k = 2 を用いた不確かさによる工場校正が含まれております。精度は EA-4/02 およびＧＵＭ（計測における不確かさの表現ガイド）に基づき計算されてます。 供給範囲 - EE371 本体 - 日本語取扱説明書 アクセサリー/交換パーツ アルミニウムセンサーブロック TE-SB SUS フィルター HA010103 コンフィグレーションアダプター EE-PCA EE-PCA 用ケーブル HA011063 コンフィグレーションソフトウェア EE-PCS (www.epluse.com/EE371 よりダウンロード可) 電源アダプター AC-ADJP 3/4

EE371 露点トランスミッター型 選定表 下記の①～⑪に型番を入れてください。 　EE371-①②③④⑤⑥⑦⑧⑨⑩⑪ 基本モデル EE371- G 1/2”ISOネジ PA1 ①接続ネジ径 1/2”NPTネジ PA2 ～2 MPa PN20 ②圧力 ～10 MPa PN100 ③表示部 バックライト付き表示部 D2 以下行は　金額の追加は発生しませんが、必要なスペックですので最終行まで選択してください。 露点　　 Td (℃) - ④アナログ出力　ch1(単位) 霜点　　 Tf (℃) MA65 体積濃度 Wf (ppm) MA75 0-10 V GA3 ⑤アナログ出力　ch1(電流/電圧)※注1 4-20 mA GA6 ⑥アナログ出力　ch1(測定範囲下限) - SALxx ("xx"に具体的に数値を記入してください) 20 - ⑦アナログ出力　ch1(測定範囲上限) その他 SAHxx ("xx"に具体的に数値を記入してください) 露点　　 Td (℃) MB52 ⑧アナログ出力　ch2(単位) 霜点　　 Tf (℃) - 体積濃度 Wv (ppm) MB75 0-10 V GB3 ⑨アナログ出力　ch2(電流/電圧)※注1 4-20 mA GB6 ⑩アナログ出力　ch2(測定範囲下限) - SBLxx ("xx"に具体的に数値を記入してください) 20 - ⑪アナログ出力　ch2(測定範囲上限) その他 SBHxx ("xx"に具体的に数値を記入してください) ※注1　ch1とch2の電流/電圧は同一にして下さい。 オプション品 ACアダプター AC-ADJP センサーブロック TE-SB 試験成績書(露点) TKN-TR 校正証明書(露点) TKN-KAW 型番選定例 EE371-PA1PN20D2GA3SAL-60SAH40GB3SBL-60SBH40 ①接続ネジ径・・・G 1/2”ISOネジ ④アナログ出力 ch1(単位)： 露点 Td (℃) ⑧アナログ出力 ch2(単位)： 霜点 Tf (℃) ②圧力・・・最大2 Mpa ⑤アナログ出力 ch1(電流/電圧)：0-10 V ⑨アナログ出力 ch2(電流/電圧)：0-10 V ③表示部・・・バックライト付き表示部 ⑥アナログ出力 ch1(測定範囲上限)：-60 ⑩アナログ出力 ch2(測定範囲上限)：-60 ⑦アナログ出力 ch1(測定範囲上限)：40 ⑪アナログ出力 ch2(測定範囲上限)：40 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A TEL: 092-477-7330 FAX: 092-477-7331 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp 4/4
