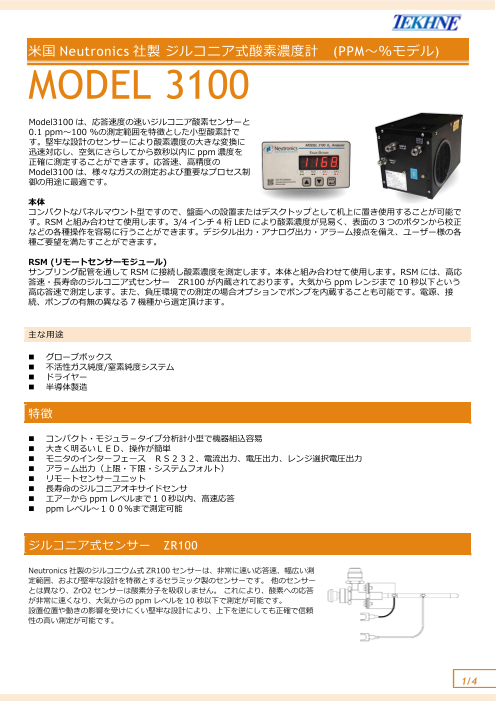

ジルコニア式ppm/% 酸素濃度計 MODEL 3100

米国 Neutronics 社製 ジルコニア式酸素濃度計 (PPM～％モデル) MODEL 3100 Model3100 は、応答速度の速いジルコニア酸素センサーと 0.1 ppm～100 %の測定範囲を特徴とした小型酸素計で す。堅牢な設計のセンサーにより酸素濃度の大きな変換に 迅速対応し、空気にさらしてから数秒以内に ppm 濃度を 正確に測定することができます。応答速、高精度の Model3100 は、様々なガスの測定および重要なプロセス制 御の用途に最適です。 本体 コンパクトなパネルマウント型ですので、盤面への設置またはデスクトップとして机上に置き使用することが可能で す。RSM と組み合わせて使用します。3/4 インチ 4 桁 LED により酸素濃度が見易く、表面の 3 つのボタンから校正 などの各種操作を容易に行うことができます。デジタル出力・アナログ出力・アラーム接点を備え、ユーザー様の各 種ご要望を満たすことができます。 RSM (リモートセンサーモジュール) サンプリング配管を通して RSM に接続し酸素濃度を測定します。本体と組み合わせて使用します。RSM には、高応 答速・⾧寿命のジルコニア式センサー ZR100 が内蔵されております。大気から ppm レンジまで 10 秒以下という 高応答速で測定します。また、負圧環境での測定の場合オプションでポンプを内蔵することも可能です。電源、接 続、ポンプの有無の異なる 7 機種から選定頂けます。 主な用途  グローブボックス  不活性ガス純度/窒素純度システム  ドライヤー  半導体製造 特徴  コンパクト・モジュラ－タイプ分析計小型で機器組込容易  大きく明るいＬＥＤ、操作が簡単  モニタのインターフェース ＲＳ２３２、電流出力、電圧出力、レンジ選択電圧出力  アラ－ム出力（上限・下限・システムフォルト）  リモートセンサーユニット  ⾧寿命のジルコニアオキサイドセンサ  エアーから ppm レベルまで１０秒以内、高速応答  ppm レベル～１００％まで測定可能 ジルコニア式センサー ZR100 Neutronics 社製のジルコニウム式 ZR100 センサーは、非常に速い応答速、幅広い測 定範囲、および堅牢な設計を特徴とするセラミック製のセンサーです。 他のセンサー とは異なり、ZrO2 センサーは酸素分子を吸収しません。 これにより、酸素への応答 が非常に速くなり、大気からの ppm レベルを 10 秒以下で測定が可能です。 設置位置や動きの影響を受けにくい堅牢な設計により、上下を逆にしても正確で信頼 性の高い測定が可能です。 1/4

ポンプ（オプション） Model3100 は動作環境圧力応じて、正圧用(ポンプ非内蔵)モデルと負圧用(ポンプ内蔵)モデルを選定頂けます。正圧 用モデルは、0.03MPa 以上の動作圧力用に設計されております。負圧用モデルは、ダイアフラムポンプを使用し負圧 環境から測定ガスを取り込み、測定可能です。 負圧用(ポンプ内蔵)モデル 正圧用(ポンプ非内蔵)モデル 外形図 本体 正面図 側面図 背面図 リモートセンサーモジュール 正面図 側面図 背面図 2/4

端子図 上段:DC電源 下段:AC電源 型式選定 機種名 型式 測定範囲 電源 ガスイン接続 選定コード 0-10, 0-100, 0-1000, 0-10000PPM 110/220 VAC 3100 3100－N1 本体 HC7-01-3100-00-0 0-10, 0-100% ± 10% オートレンジ リモートセンサーモジュール 機種名 型式 使用環境 電源 ガスイン接続 選定コード 110VAC±10% 1/8"SWL 接続 HC7-01-1000-50-1 110VAC±10% 1/4"VCR 接続 HC7-01-1000-50-3 3-SPM-N1-SS 負圧用 220VAC±10% 1/8"SWL 接続 HC7-01-1000-50-6 （ポンプ内蔵） 3100RSM 220VAC±10% 1/4"VCR 接続 HC7-01-1000-50-7 3-SPM-N1-SS-XPM3 110VAC±10% 1/8"SWL 接続 HC7-01-1000-85-0 3-LP-N1-SS 正圧用 110VAC±10% 1/8"SWL 接続 HC7-01-1000-52-0 3-LP-N1-SS (ポンプ非内蔵) 220VAC±10% 1/8"SWL 接続 HC7-01-1000-52-2 機種名（型式無し） 仕様 選定コード 4m HC6-01-1000-51-0 Intrefacecable 8pos 8m HC6-01-1000-92-0 10m HC6-01-1001-75-0 試験成績書 NE-100D-01 校正証明書 NE-100D-02 3/4

技術仕様 測定仕様 測定範囲 0 ～ 10 ppm / 0 ～ 100 ppm / 0 ～ 1000 ppm / 0 ～ 10000 ppm 0 ～ 10 % / 0 ～ 100 % / オートレンジ センサー ジルコニア式センサーZR100 測定精度 ±2 ％フルスケール または ± 0.5 ppm (大きい方) 応答速 10 秒以下（90 %） 起動時間 本体:起動 10 分 熱平衡 60 分 RSM:起動 20～30 分 センサー平均寿命 5～7 年 出力仕様 アナログ出力（電流） 4-20 mA アナログ出力（電圧） 0-1 V / 0-5 V / 0-10 V のいずれか アラーム出力 C 接点 2 点 B 接点 1 点 システムフォルト用 デジタル出力 RS-232 一般仕様 電源 本体:110/220 VAC ± 10％ RSM:選定による 動作温度 0～40 ℃ 動作湿度 0～95 ％ 結露なきこと 動作圧力（RSM）（負圧用） 0.03 MPaA ～ 0.04 MPaA （正圧用） 0.04 MPaG ～ 0.40 MPaG 表示 3/4 インチ４桁 LED 状態表示 LED:測定、故障、アラーム１、アラーム２ 接ガス部材質 SUS 316 耐環境性 （RSM） NEMA 4、IP66 （本体） NEMA 1、IP20 外形寸法 本体:W178×H95×Ｄ96 mm RSM:W137×H155×D234 mm 重量 本体:0.9 kg RSM:3.8 kg 以上 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A TEL: 092-477-7330 FAX: 092-477-7331 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp 4/4
