鏡面冷却式露点計　高露点（～95 ℃dp）向け　MBW573

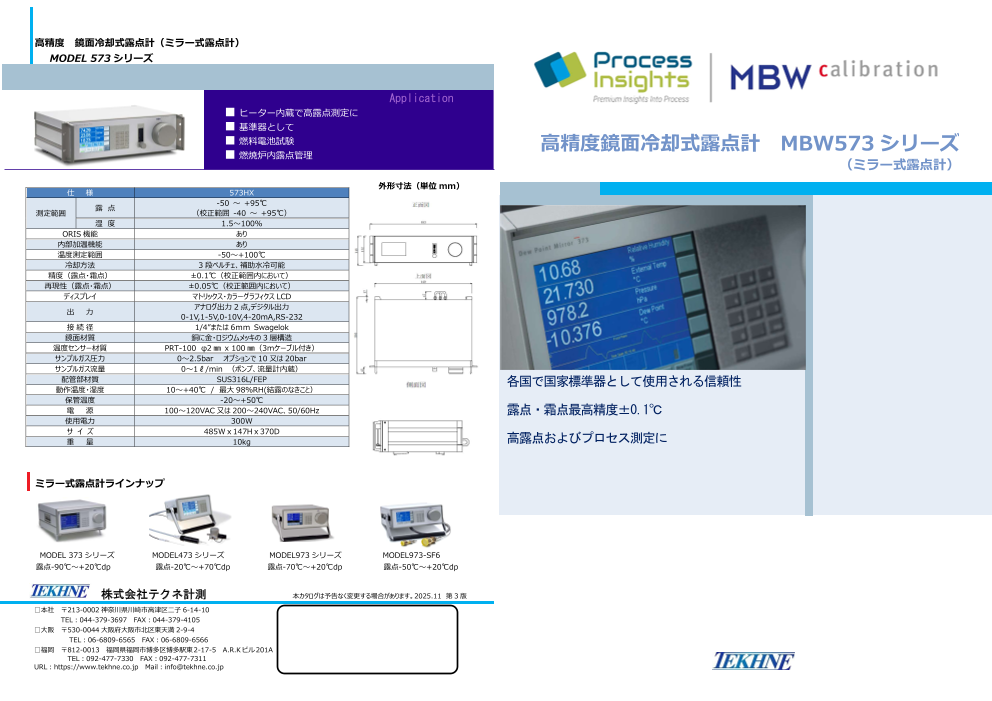

高精度 鏡面冷却式露点計（ミラー式露点計） MODEL 573 シリーズ Application ■ ヒスーポタッート内チ蔵ェでッ高ク露に 点測定に ■■ ■ 基基 ヒ 準準 ー 器器 タ とと ー しし 内 てて 蔵 で高露点測定に ■ 結基露準防器止と用し途て ■■ 燃ク燃料リ料電ー電池ン池試ル試験ー験 ム ■ 高精度鏡面冷却式露点計 MBW573 シリーズ ■ 燃燃焼焼炉炉内内露露点点管管理理 （ミラー式露点計） 外形寸法（単位 mm） 仕 様 573HX -50 ～ +95℃ 露 点 測定範囲 （校正範囲 -40 ～ +95℃） 湿 度 1.5～100％ ORIS 機能 あり 内部加温機能 あり 温度測定範囲 -50～+100℃ 冷却方法 3 段ペルチェ、補助水冷可能 精度（露点・霜点） ±0.1℃（校正範囲内において） 再現性（露点・霜点） ±0.05℃（校正範囲内において） ディスプレイ マトリックス・カラーグラフィクス LCD アナログ出力 2 点,デジタル出力 出 力 0-1V,1-5V,0-10V,4-20mA,RS-232 接 続 径 1/4”または 6ｍｍ Swagelok 鏡面材質 銅に金・ロジウムメッキの 3 層構造 温度センサー材質 PRT-100 φ2 ㎜ x 100 ㎜（3ｍケーブル付き） サンプルガス圧力 0～2.5bar オプションで 10 又は 20bar サンプルガス流量 0～1ℓ/min （ポンプ、流量計内蔵） 配管部材質 SUS316L/FEP 各国で国家標準器として使用される信頼性 動作温度・湿度 10～+40℃ / 最大 98％RH(結露のなきこと） 保管温度 -20～+50℃ 電 源 100～120VAC 又は 200～240VAC、50/60Hz 露点・霜点最高精度±0.1℃ 使用電力 300W サ イ ズ 485Wｘ147Hｘ370D 重 量 10kg 高露点およびプロセス測定に ミラー式露点計ラインナップ MODEL 373 シリーズ MODEL473 シリーズ MODEL973 シリーズ MODEL973-SF6 露点-90℃～+20℃dp 露点-20℃～+70℃dp 露点-70℃～+20℃dp 露点-50℃～+20℃dp 株式会社テクネ計測 本カタログは予告なく変更する場合があります。2025.11 第 3 版 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東2-17-5 A.R.Kビル201A TEL:092-477-7330 FAX:092-477-7311 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp

世界で、日本で MBW の鏡面冷却式露点計が選ばれている理由 動作原理 MBW とは - 世界各国の湿度スタンダード - ミラー式の測定原理は次のようなものです。まずペルチェ素子によって正確に温度制御され た鏡面 に光を照射し、その反射光の強さを受光部にて測定します。鏡面は清浄で結露がなけ MBW は 1962 年設立、スイスに拠点を持つ露点計のメーカーです。 れば、光を最大限に反射します。この鏡面に結露が生じると光は分散されるので、反射光は MBW の露点計は、世界的に最高レベルの信頼を得ている高性能・高精度な鏡面冷却式(ミラー式)露点計です。故に、世界主要各 減少します。ペルチェ素子が更に鏡面温度を冷却すると、結露する量は増えていき反射光も 国で湿度の国家標準として同社露点計が採用されています。 減少していきますが、ある温度に達すると周囲のガス内に含まれる水分量と平衡に達して、 MBW を国家標準器として採用する主な機関 結露の量が変化しなくなります。この状態での鏡面温度を計測することで、露点・SF6 純度 米国 NIST を測定することができます。鏡面が水の状態で結露している時は露点、氷の状態で結露して いる時は霜点になります。 スペイン INTA フィンランド CMA シンガポール SPRING ORIS 機能による高応答の実現 英国 NPL NMIJ（産業総合研究所 計量標準センター） フランス CETIAT イタリア IMGC 他多数 微量水分測定においては、鏡面への結露量は非常に少ないた オランダ NMI め、安定までに時間がかかります(グラフ赤線)。これに対し、 ドイツ PTB ORIS（Optimum Response Injection System）機能は強 制的に僅かな水分を鏡面部に加える機能で、鏡面表面の結露 ポ ンプ、流量計、圧力センサー、ヒーター内蔵 量を増加させることができます。 これにより測定値が安定するまでの応答時間を画期的に短 MBW573 はポンプ、流量計、圧力センサー、ヒーター内蔵（H,HX 縮することに成功し、従来の方式では数時間あるいはそれ以 の み）により、すぐに計測を開始できます。 上かかっていた測定を数分で行うことが可能になりました。 常 温以上の露点を測定する場合には配管の加温が必要ですが、加温 （グラフ青線） の 制御を前面パネルより設定可能です。 お客様は機器背面のサンプルガスＩＮ、ＯＵＴにチューブ配管を接 続するだけで、迅速かつ簡単に露点計測を開始することができ、流 自動ミラーチェック機能 量 計、ポンプ等を別に準備する必要がありません。 鏡面上にゴミが残っていても、その影響の大きさを数値化し補 正するのが自動ミラーチェック機能です。鏡面を加熱し露また は霜を取り除き、残ったゴミの量を見積もって補正を行いま す。お客様が設定された間隔で周期的に行うことも可能です し、鏡面の状態を確認したいときに手動で行うことも可能で す。残ったゴミの量はディスプレイに表示されますので、常に 鏡面の汚れ具合を把握できます。 お客様に合わせた測定フローの変更が可能 フルカラータッチパネル MBW573 は、背面配管の組み替えやホットホースオプション、スチームトラップオプションによりお客 ミラークリーニング フルカラー高解像度液晶ディスプレイ、多機能のタッチパネルを装備していま 様の用途に合わせた測定フローの変更が可能です。 す。明暗を強調したワイド画面、大きく読み易いフォントにより、快適な操作 高露点の場合には MBW 前段の加温が必要ですが、専用ホットホースを選定頂ければ前面パネルより容 もしもミラーや他の内部の測定ヘッドが冷たい 性をお約束します。画面上に表示されたボタンやメニューを選択することで、 易に温度の制御が可能ですので、別途温度調節器を準備する必要がありません。 状態で急に大気にさらされるとミラーやヘッド 湿度、温度、および圧力を様々な単位で表示させることができます。数値表示 また測定したいガスに圧力が無い場合にはポンプを使用することが一般的ですが、高露点の場合には蒸 等が結露する可能性がある為、前もって設定し とグラフ表示の切替も可能で、ユーザーカスタマイズも可能です。 気起因のポンプ故障が考えられます。それを防ぐためのスチームトラップは、ドレーン排出タイミング てある温度までミラーを即座に温めて測定ヘッ が制御可能です。加えて水冷機能もあり、高温プロセスの測定にも対応します。 ドのカバーと光学アッセンブリーを取り外す準 備に入ります。 ホットホース スチームトラップ REFLECTING YOUR STANDARDS
